Effect of acetylene carbon black on performance of semi⁃conductive shielding materials for high⁃voltage cables

doi:10.19491/j.issn.1001-9278.2025.12.008

Abstract

Abstract:

A novel semi⁃conductive shielding material for high⁃voltage cables was prepared with ethylene⁃butyl acrylate copolymer （EBA） as matrix and carbon black （CB） as a conductive material via melt blending using a torque rheometer. This study systematically investigated the effects of acetylene carbon black （ACB） type （G30 and H140G， differing in specific surface area） and content on the volume resistivity， mechanical properties， and flow properties of the composites. The dispersion of ACB and furnace carbon black （CCB） within the EBA matrix was characterized by scanning electron microscopy， and a comparative analysis of the final material properties was conducted. Experimental results demonstrated that a 35 wt% loading of either ACB type yielded optimal volume resistivity， with values of 21.89 Ω·cm for G30 and 7.86 Ω·cm for H140G. Furthermore， the EBA/ACB composites exhibited significantly superior electrical conductivity compared to their EBA/CCB counterparts.

Key words: ethylene?butyl acrylate, acetylene carbon black, semi?conductive shielding materials, volume resistivity, mechanical property

CLC Number:

TQ325.1⁺2

MA Zhihui, JIANG Zhihang, YANG Ningning, SUO Rong, YU Yangtao, CAO xinxin. Effect of acetylene carbon black on performance of semi⁃conductive shielding materials for high⁃voltage cables[J]. China Plastics, 2025, 39(12): 46-50.

Figures/Tables 6

参数	和兴G30	VXC500	和兴H140G	XC72
比表面积/m²·g^-1	90	57	149	241
吸油值/mL•（100 g）^-1	190	149	230	182
325目筛余物/ppm	<8	<10	<6	<10

Tab.1. Physicochemical indexes of different types of carbon black

Fig.1. SEM analysis of ACB and CCB

Fig.2. Schematic diagram of SEM of ACB and CCB incorporated into EBA composites

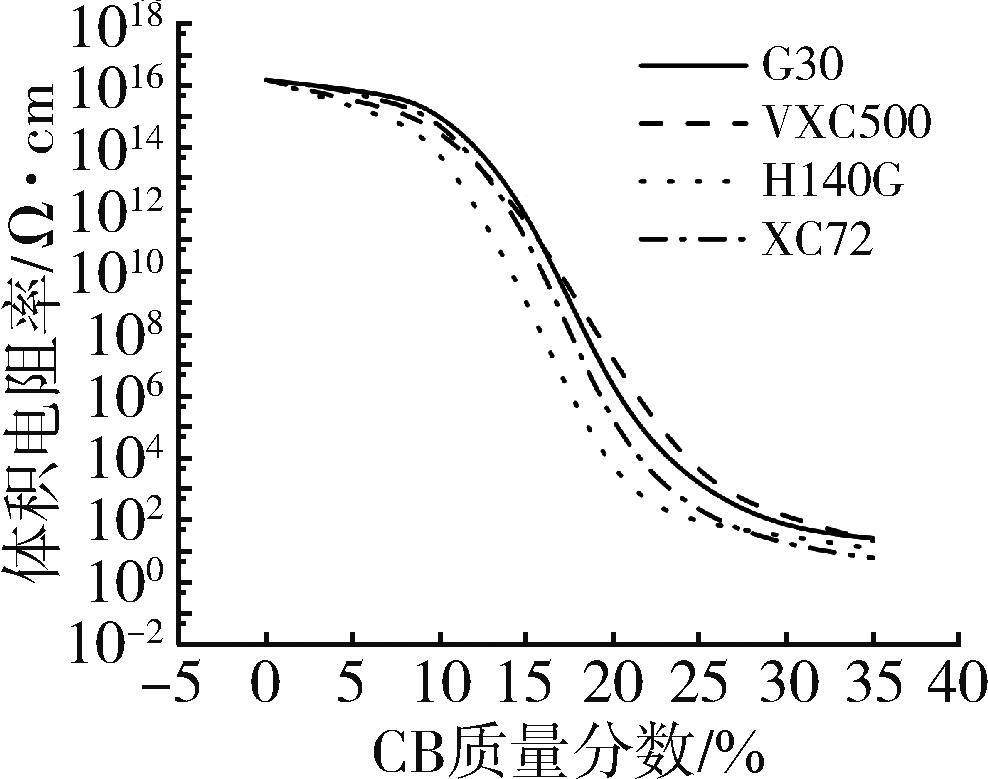

Fig.3. Permeability curves of ACB and CCB incorporated into EBA composites

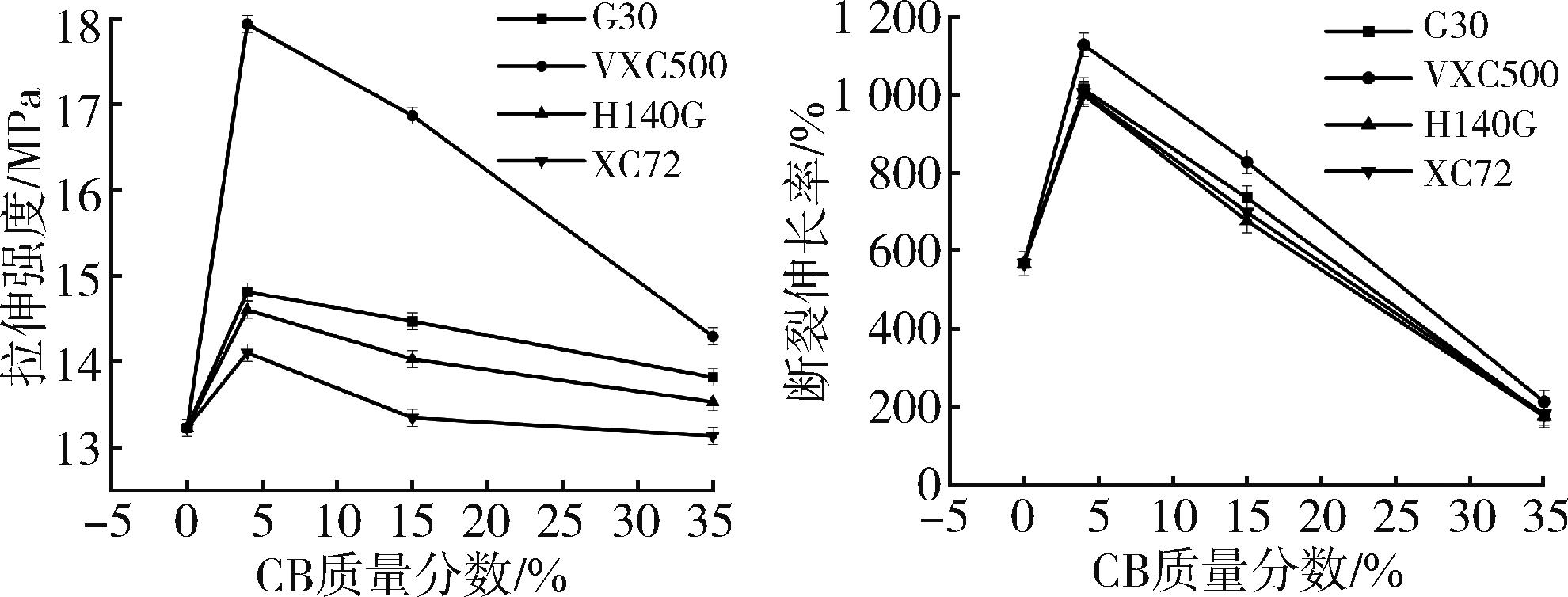

Fig.4. Effect of different types of CB on the mechanical properties of semi⁃conductive shielding materials

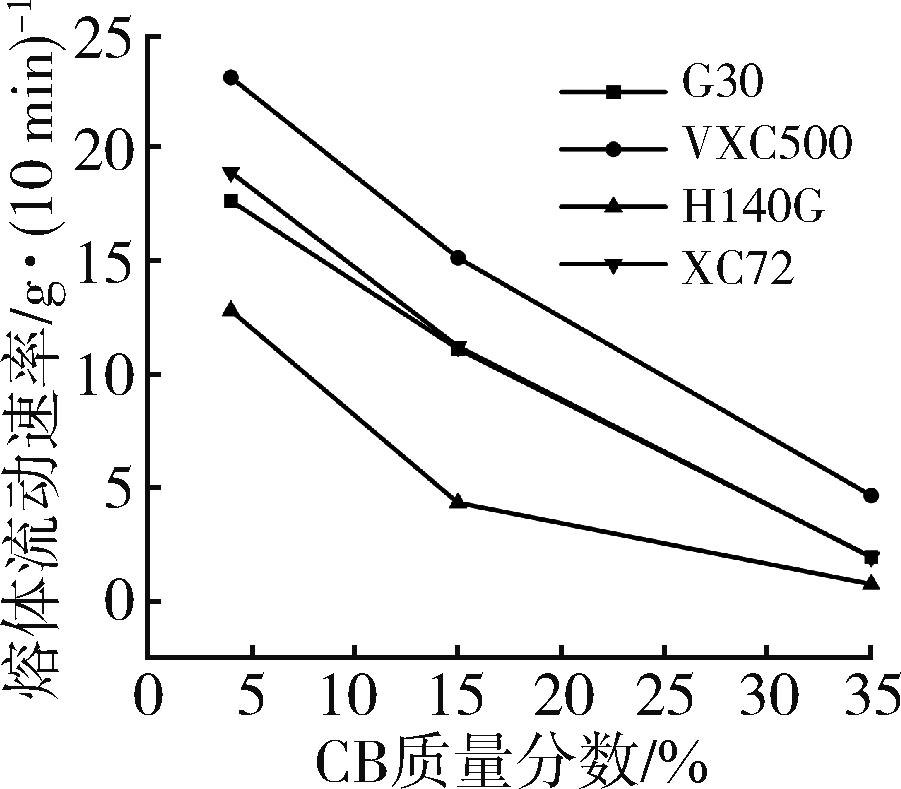

Fig.5. Relationship between the flow rate of composites and the content of different types of CB

References 21

[1]	Adnan M， Abdul Malek Z， Lau K Y， et al. Polypropylene‐based nanocomposites for HVDC cable insulation［J］. IET Nanodielectrics， 2021， 4（3）： 84⁃97.
[2]	Stepashkina A S， Tsobkallo E S， Alyoshin A N. Electrical conductivity modeling and research of polypropylene composites filled with carbon black［J］. Journal of Physics. Conference Series， 2014， 572（1）： 12 032⁃12 034.
[3]	张伟，慕坵林，姚晶晶. 直流电缆屏蔽料对XLPE绝缘空间电荷的影响［J］. 南方电网技术， 2015， 9（10）： 19⁃25.
[4]	傅明利，侯帅，王磊. 高压电缆半导电屏蔽料研究进展及关键技术分析［J］. 材料导报， 2023， 37（21）： 64⁃70.
[5]	Xiao C， Zhang Y， An Z， et al. Interface electric field of carbon black loaded electrode and its significant influence on charge injection into polyethylene［J］. Journal of Applied Polymer Science， 2012， 123（5）： 3 017⁃3 022.
[6]	戴红兵，涂必冬，李维康. 220 kV电缆用半导电屏蔽料的制备与性能研究［J］. 电线电缆， 2017（5）： 32⁃34.
[7]	侯帅，傅明利，黎小林. 加工助剂对高压电缆半导电屏蔽料性能影响研究［J］. 中国电机工程学报， 2023， 43（3）： 1 222⁃1 230.
[8]	金燚翥，孙晓玮，张晓亮. 导电炭黑的发展现状和行业研究［J］. 炭素， 2023（2）： 43⁃46.
[9]	顾金云，涂必冬，钱其琨. 纳米导电炭黑的表面改性对超高压电缆用半导电屏蔽料性能影响的研究［J］. 电线电缆， 2016（2）： 16⁃18， 39.
[10]	Surovikin Y V， Shaitanov A G， Syrieva A V， et al. Some Changes in the Properties of Nanodispersed Carbon Black Particles upon their Modification［J］. Procedia Engineering， 2016， 152： 720⁃726.
[11]	Khodabakhshi S， Fulvio P F， Andreoli E. Carbon black reborn： Structure and chemistry for renewable energy harnessing［J］. Carbon （New York）， 2020， 162： 604⁃649.
[12]	ZHANG Q， CHEN D. Percolation threshold and morphology of composites of conducting carbon black/polypropylene/EVA［J］. Journal of Materials Science， 2004， 39（5）： 1 751⁃1 757.
[13]	De Sarkar M， Sunada T， Tomizawa S， et al. Effect of carbon black on properties of acrylonitrile‐chloroprene rubber［J］. Journal of Applied Polymer Science， 2022， 139（5）：51588.
[14]	Pujiarti H， Pangestu Z A， Sholeha N， et al. The Effect of Acetylene Carbon Black （ACB） Loaded on Polyacrylonitrile （PAN） Nanofiber Membrane Electrolyte for DSSC Applications［J］. Micromachines， 2023， 14（2）： 394.
[15]	李忠磊，赵宇彤，韩涛. 高压电缆半导电屏蔽材料研究进展与展望［J］. 电工技术学报， 2022， 37（9）： 2 341⁃2 354.
[16]	侯帅，王智星，展云鹏. 电力电缆半导电屏蔽料用导电炭黑性能研究［J］. 炭素技术， 2023， 42（4）： 58⁃64.
[17]	Wei Y， Han W， Li G， et al. Research progress of semiconductive shielding layer of HVDC cable［J］. High Voltage， 2020， 5（1）： 1⁃6.
[18]	贾利川，曾剑峰，侯帅. 《中国电机工程学报》网络首发论文［J］. 中国电机工程学报， 2024， 44（12）： 5 011⁃5 020.
[19]	Hou Y H， Zhang M Q， Rong M Z， et al. Improvement of conductive network quality in carbon black⁃filled polymer blends［J］. Journal of Applied Polymer Science， 2002， 84（14）： 2 768⁃2 775.
[20]	王岩，李志强，夏宇涛. PP/POE/CB半导电屏蔽复合材料的制备和性能［J］. 塑料， 2020， 49（3）： 32⁃35.
[21]	王玉虎，王一菲，姚一一. 导电填料对电缆附件半导电屏蔽料性能的影响［J］. 广州化工， 2019， 47（15）： 69⁃71.
