PP/PCL/石墨/碳纳米管复合材料的制备及电性能分析

doi:10.19491/j.issn.1001-9278.2020.12.005

中国塑料 ›› 2020, Vol. 34 ›› Issue (12): 29-34.DOI: 10.19491/j.issn.1001-9278.2020.12.005

PP/PCL/石墨/碳纳米管复合材料的制备及电性能分析

李俊(), 马文博, 张泽辉, 田昊, 彭玉盈

河南工学院材料与化学工程学院，郑州 450000

收稿日期:2020-05-25 出版日期:2020-12-26 发布日期:2020-12-26
基金资助:
河南省科技攻关项目(192102310211);河南工程学院博士基金(D2018006)

Preparation and Electrical Properties of PP/PCL/Graphite /Carbon Nanotube Composites

LI Jun()，MA Wenbo，ZHANG Zehui，TIAN Hao，PENG Yuying

Department of Materials and Chemical Engineering，Henan University of Engineering，Zhengzhou 450000，China

Received:2020-05-25 Online:2020-12-26 Published:2020-12-26
Contact: LI Jun E-mail:lijun@haue.edu.cn

摘要/Abstract

摘要：

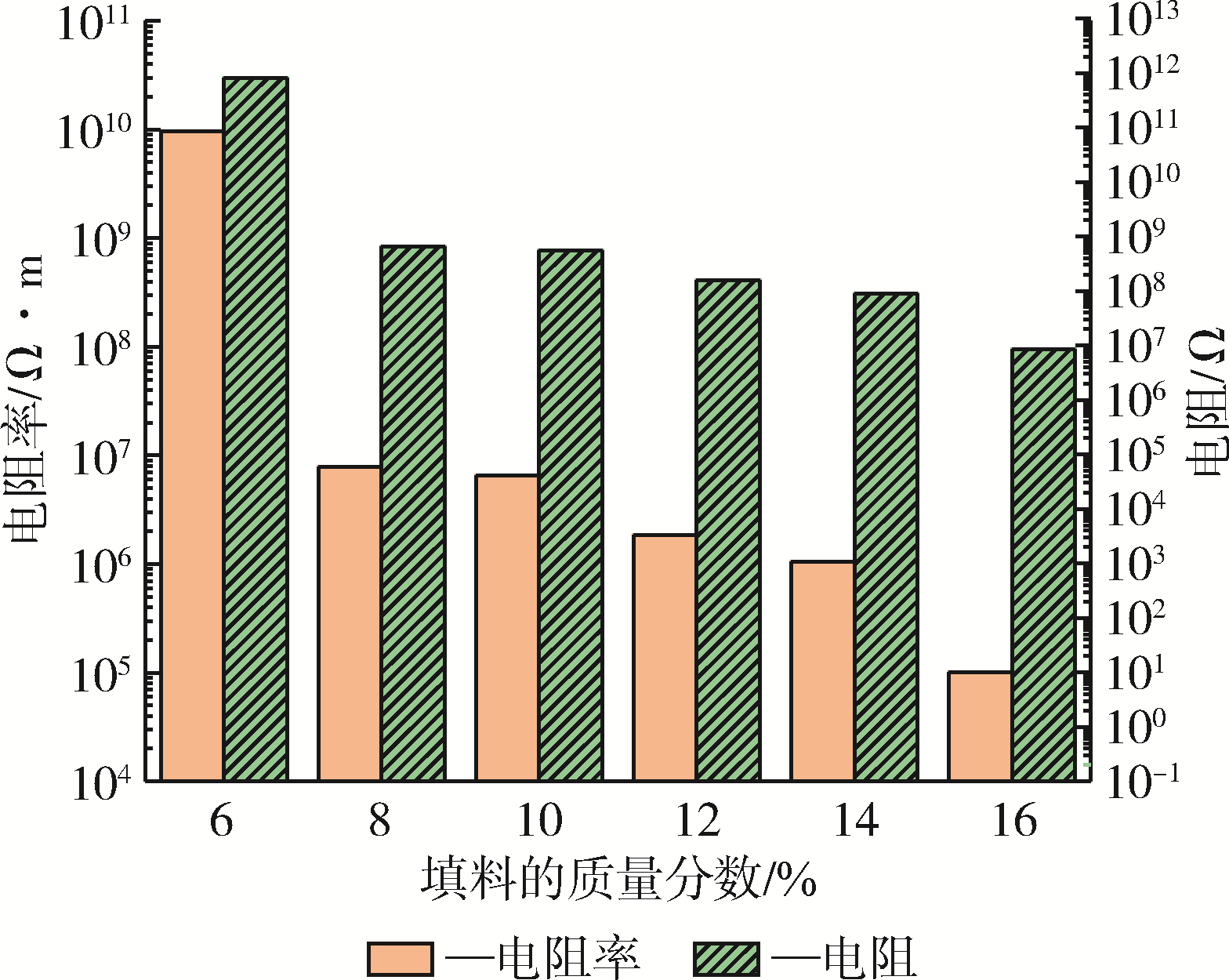

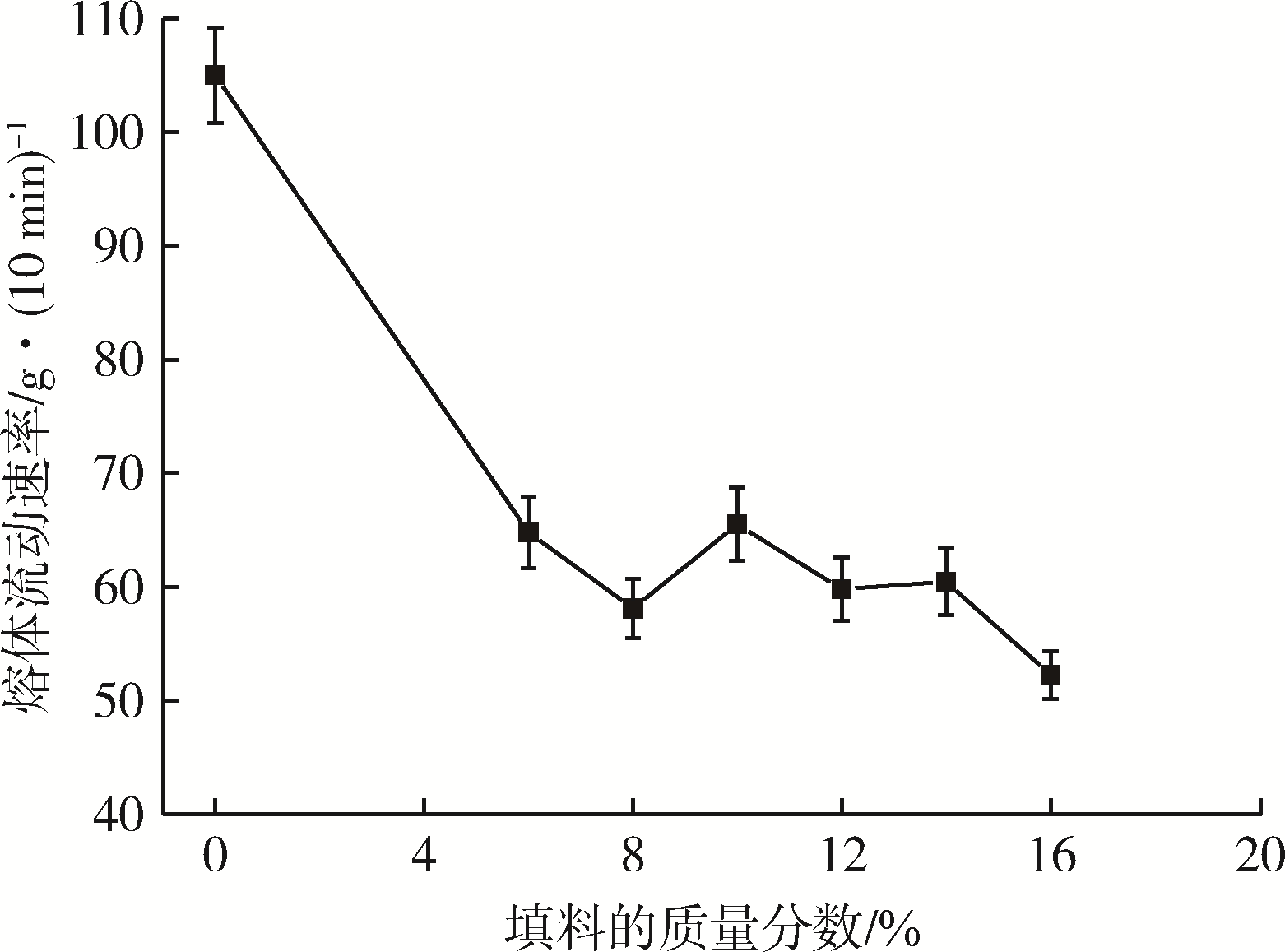

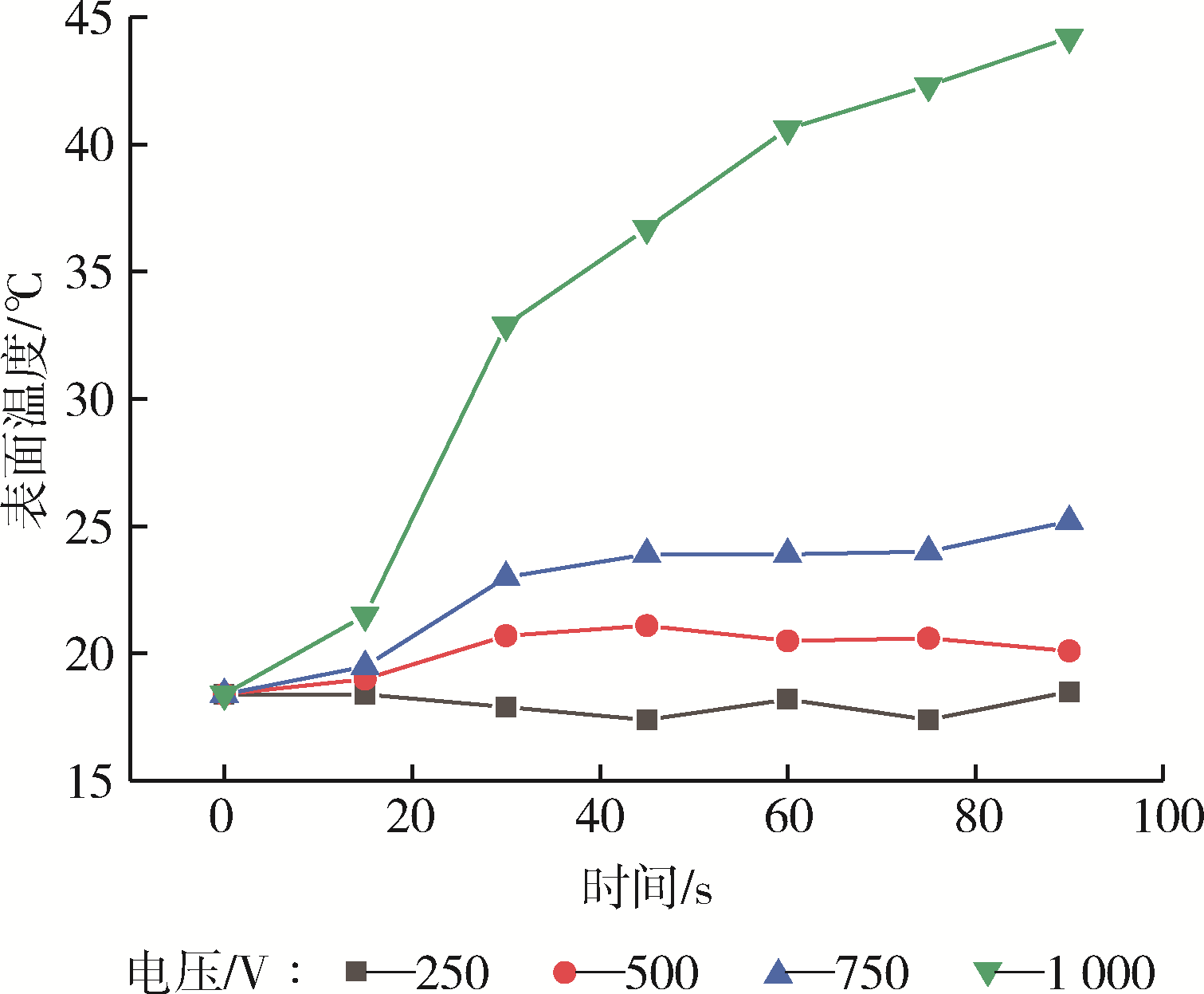

采用熔融共混法制备了石墨（G）、碳纳米管（CNTs）与聚丙烯（PP）、聚己内酯（PCL）导电复合材料，通过改变G的添加量制备了系列导电复合材料。主要测试了熔体流动速率、力学性能、导电性能、电热性能，并进行了电子显微镜观察结构、差示扫描量热法分析、热失重分析。结果表明，PCL与PP混合后，PP的拉伸强度提升了4.375 MPa，在加入G/CNTs之后，力学性能受影响较大下降了约73.5 %；G/CNTs的加入还能有效降低PP的电阻率，使其从绝缘体变为半导体材料电阻率为7.83×10⁶ Ω·m；PP与PCL共混后复合材料的热稳定性得到了显著提高，初始分解温度从368.88 ℃升高至398.95 ℃，在加入G/CNTs管后又进一步提高至408.78 ℃。

关键词: 聚丙烯, 复合材料, 碳纳米管, 电热材料

Abstract:

The conductive composites based on polypropylene （PP）， polycaprolactone （PCL）， graphite and carbon nanotubes （CNTs） were prepared by melt blending， and their microstructure， melting flow rate， mechanical properties， electrical conductivity， electro-thermal performance， and thermal stability were characterized. The results indicated that the fracture strength of PP increased by 4.375 MPa with the addition of PCL. However， its mechanical properties decreased by 73.5 % when graphite and CNTs were further added. The incorporation of graphite and CNTs effectively reduced the resistivity of PP， leading to a transition from insulator to semiconductor with a resistivity of 7.83 × 10⁶ Ω·m. According to the thermogravimetry analysis， the introduction of PCL significantly improved the thermal stability of PP， resulting in an increase in initial decomposition temperature from 368.88 °C to 398.95 °C. Its initial decomposition temperature further increased to 408.78 °C with the addition of graphite and CNTs.

Key words: polypropylene, composite material, carbon nanotube, electric heating material

中图分类号:

TQ327

李俊, 马文博, 张泽辉, 田昊, 彭玉盈. PP/PCL/石墨/碳纳米管复合材料的制备及电性能分析[J]. 中国塑料, 2020, 34(12): 29-34.

LI Jun, MA Wenbo, ZHANG Zehui, TIAN Hao, PENG Yuying. Preparation and Electrical Properties of PP/PCL/Graphite /Carbon Nanotube Composites[J]. China Plastics, 2020, 34(12): 29-34.

图/表 11

参考文献 12

1	ZHAO P， WANG K， YANG H， et al. Excellent Tensile Ductility in Highly Oriented Injection⁃Molded Bars of Polypropylene/Carbon Nanotubes Composites［J］. Polymer， 2007， 48（19）： 5 688⁃5 695.
2	刘剑洪，吴双泉，何传新，等. 碳纳米管和碳微米管的结构、性质及其应用［J］. 深圳大学学报， 2013， 30（1）： 1⁃11.
	LIU J H， WU S Q， HE C X， et al. Structure， Property and Application of Carbon Nanotubes and Carbon Microtubes［J］. Journal of Shenzhen Universrry Science and Engineering， 2013， 30（1）： 1⁃11.
3	SALEH H， AZADEH S， MIKAEL S. Electro⁃Conductive Composite Fibers by Melt Spinning of Polypropylene/Polyamide/Carbon Nanotubes［J］. Synthetic Metals， 2011， 161（15）： 1 731⁃1 737.
4	李宏伟，高绪珊，童俨. 聚丙烯/多壁碳纳米管复合材料的结晶行为［J］. 中国塑料， 2005， 19（4）： 23⁃28.
	LI H W， GAO X S， TONG Y. Crystallization Behavior of Polypropylene/Multi⁃wall Carbon Nanotube Composites［J］. China Plastics， 2005， 19（4）： 23⁃28.
5	易新，周华龙，张永，等. 隔离结构聚乙烯/石墨⁃碳纳米管复合材料性能研究［J］. 中国塑料， 2019， 33（10）： 17⁃22.
	YI X， ZHOU H L， ZHANG Y， et al. Fabrication of Segregated Polyethylene/Graphite⁃Carbon Nanotubes Composite for Electromagnetic Interference Shielding［J］. China Plastics， 2019， 33（10）： 17⁃22.
6	姚忠亮，曹宁宁，郑玉婴，等. 聚丙烯/多壁碳纳米管复合材料的制备与性能研究［J］. 中国塑料， 2017， 31（7）： 40⁃47.
	YAO Z L， CAO N N， ZHENG Y Y， et al. Fabrication and Properties of Polypropylene/Multi⁃wall Carbon Nanotubes Composites［J］. China Plastics， 2017， 31（7）： 40⁃47.
7	许广洋，陈光明，马永梅，等. PP/CNT复合材料制备及表征研究进展［J］. 现代塑料加工应用， 2007， 19（3）： 61⁃64.
	XU G Y， CHEN G M， MA Y M， et al. Research Development of Preparation and Characterization of Polypropylene/Carbon Nanotube Composites［J］. Modern Plastics Processing and Applications， 2007， 19（3）： 61⁃64.
8	杨芳，徐百平，杜遥雪. PP/EG/MWNTs导热复合材料试验对比［J］. 塑料， 2017， 46（5）： 49⁃52.
	YANG F， XU B P， DU Y X. PP/EG/MWNTs Thermal Conductive Composite Test Comparison［J］. Plastics， 2017， 46（5）： 49⁃52.
9	王庆，闫卫国，刘晓晨，等. 纳米碳管/PP复合材料的性能研究［J］. 化工中间体， 2013， 10（9）： 38⁃41.
	WANG Q， YAN W G， LIU X C， et al. Study on the Performance of Nanotubes/Polypropylene Composites Materials［J］. Chenmical Intermediate， 2013， 10（9）： 38⁃41.
10	LIM S J， LEE J G， HUR S H， et al. Effects of MWCNT and Nickel⁃Coated Carbon Fiber on the Electrical and Morphological Properties of Polypropylene and Polyamide 6 Blends［J］. Macromolecular Research， 2014， 22（6）： 632⁃638.
11	ZAGHLOUL M M Y， ZAGHLOUL M Y M， ZAGHLOUL M M Y， Experimental and Modeling Analysis of Mechanical⁃Electrical Behaviors of Polypropylene Composites Filled With Graphite and MWCNT Fillers［J］. Polymer Testing， 2017， 63， 467⁃474.
12	唐萍. 聚乙烯基复合材料的电热性能研究［D］. 大连：大连理工大学， 2016.

样品编号	质量分数^a/%	CNTs/g	G/g	PP/g	PCL/g
0^#	0	0	0	45	5
1^#	6	0.5	2.5	42.3	4.7
2^#	8	0.5	3.5	41.4	4.6
3^#	10	0.5	4.5	40.5	4.5
4^#	12	0.5	5.5	39.6	4.4
5^#	14	0.5	6.5	38.7	4.3
6^#	16	0.5	7.5	37.8	4.2

样品编号	质量分数^a/%	CNTs/g	G/g	PP/g	PCL/g
0^#	0	0	0	45	5
1^#	6	0.5	2.5	42.3	4.7
2^#	8	0.5	3.5	41.4	4.6
3^#	10	0.5	4.5	40.5	4.5
4^#	12	0.5	5.5	39.6	4.4
5^#	14	0.5	6.5	38.7	4.3
6^#	16	0.5	7.5	37.8	4.2

样品	断裂强力/N	拉伸强度/MPa	断裂伸长量/mm	断裂伸长率/%
PP	141.81±6.92	14.18±0.68	216.32±9.82	432.64±21.54
0^#	185.56±9.18	18.56±0.83	268.07±12.42	536.14±24.63
1^#	135.62±6.68	13.56±0.62	289.04±13.45	578.08±30.42
2^#	54.13±2.23	5.41±0.23	213.25±10.37	426.50±26.81
3^#	55.95±2.69	5.60±0.14	98.57±4.93	197.14±11.35
4^#	48.56±2.32	4.86±0.26	140.60±7.03	281.20±17.54
5^#	50.20±2.51	5.02±0.22	91.12±3.56	182.24±10.28
6^#	49.20±2.34	4.92±0.19	143.55±7.18	287.10±13.39

样品	断裂强力/N	拉伸强度/MPa	断裂伸长量/mm	断裂伸长率/%
PP	141.81±6.92	14.18±0.68	216.32±9.82	432.64±21.54
0^#	185.56±9.18	18.56±0.83	268.07±12.42	536.14±24.63
1^#	135.62±6.68	13.56±0.62	289.04±13.45	578.08±30.42
2^#	54.13±2.23	5.41±0.23	213.25±10.37	426.50±26.81
3^#	55.95±2.69	5.60±0.14	98.57±4.93	197.14±11.35
4^#	48.56±2.32	4.86±0.26	140.60±7.03	281.20±17.54
5^#	50.20±2.51	5.02±0.22	91.12±3.56	182.24±10.28
6^#	49.20±2.34	4.92±0.19	143.55±7.18	287.10±13.39

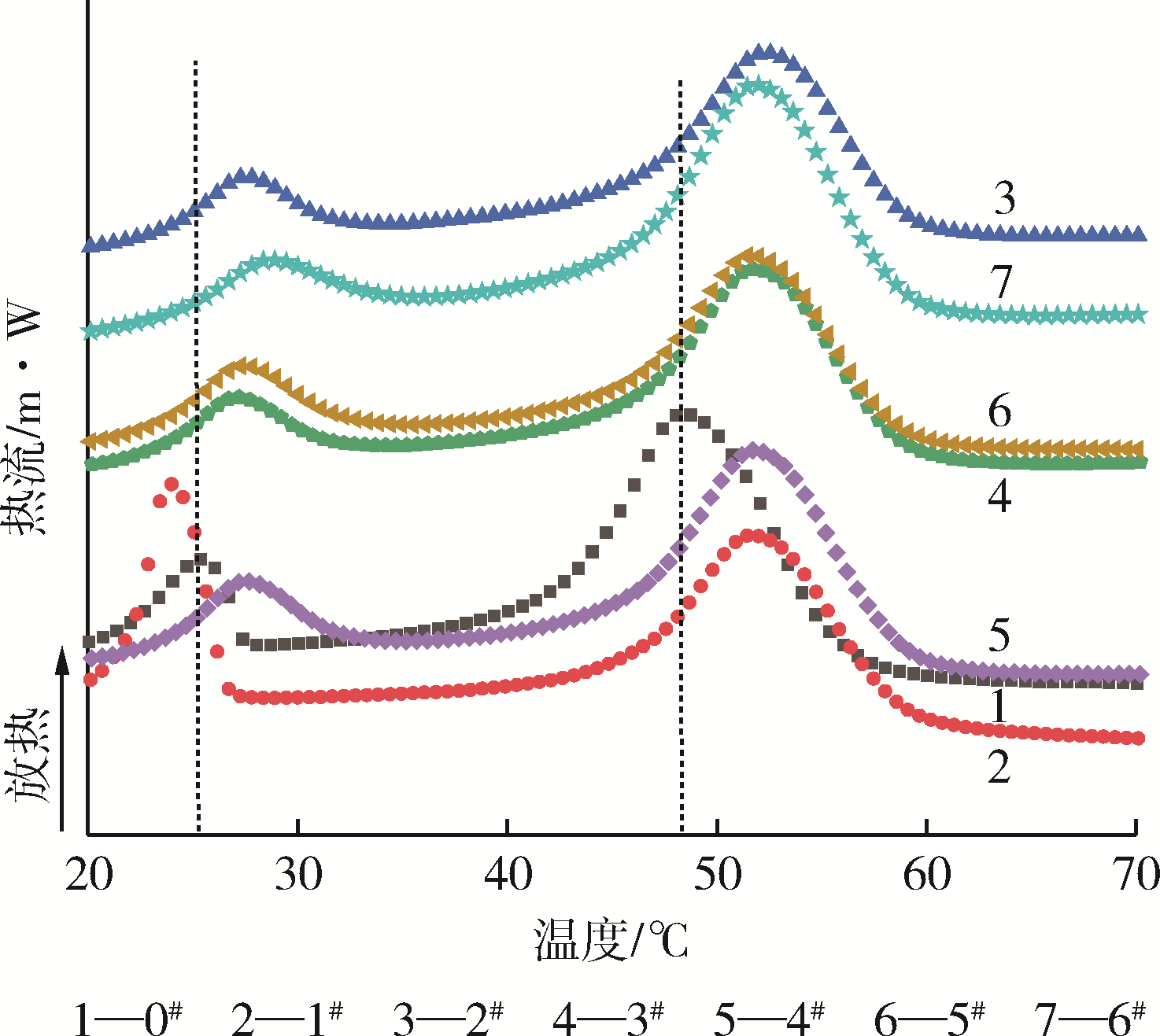

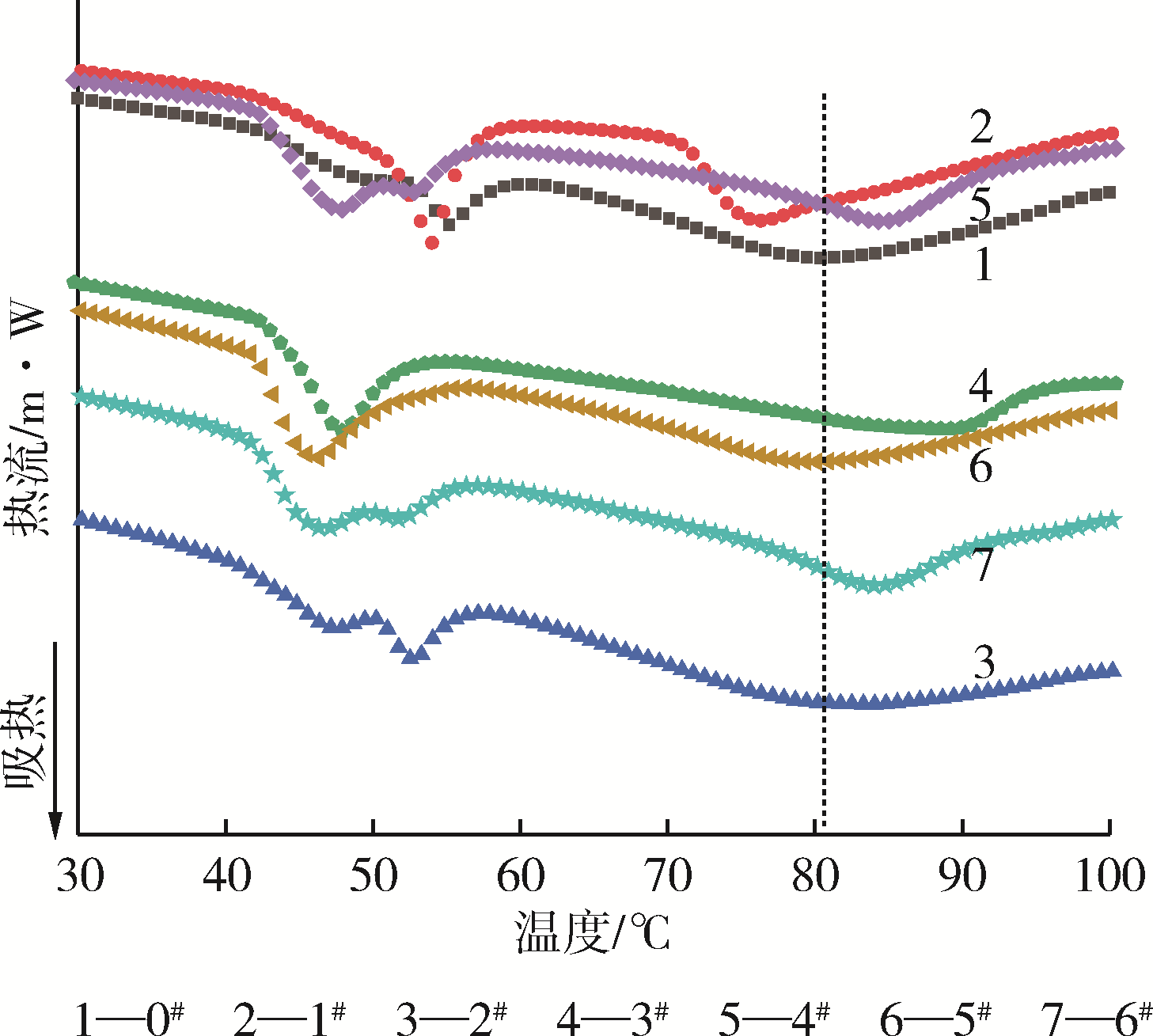

样品编号	T_m1/℃	T_m2/℃	T_c1/℃	T_c2/℃
0^#	80.48	55.17	48.47	25.27
1^#	76.26	54.27	51.72	23.81
2^#	79.89	52.76	52.31	27.38
3^#	88.60	47.87	51.79	27.02
4^#	84.48	47.06	51.81	27.43
5^#	79.18	46.04	51.68	27.36
6^#	83.94	45.73	51.84	28.56

PP/PCL/石墨/碳纳米管复合材料的制备及电性能分析

Preparation and Electrical Properties of PP/PCL/Graphite /Carbon Nanotube Composites

RichHTML

PDF

可视化

摘要/Abstract

引用本文

使用本文

图/表 11

参考文献 12

相关文章 15

编辑推荐

Metrics

本文评价

样品	T₅/℃	T_max/℃
PP	368.88	441.74
PCL	347.81	378.66

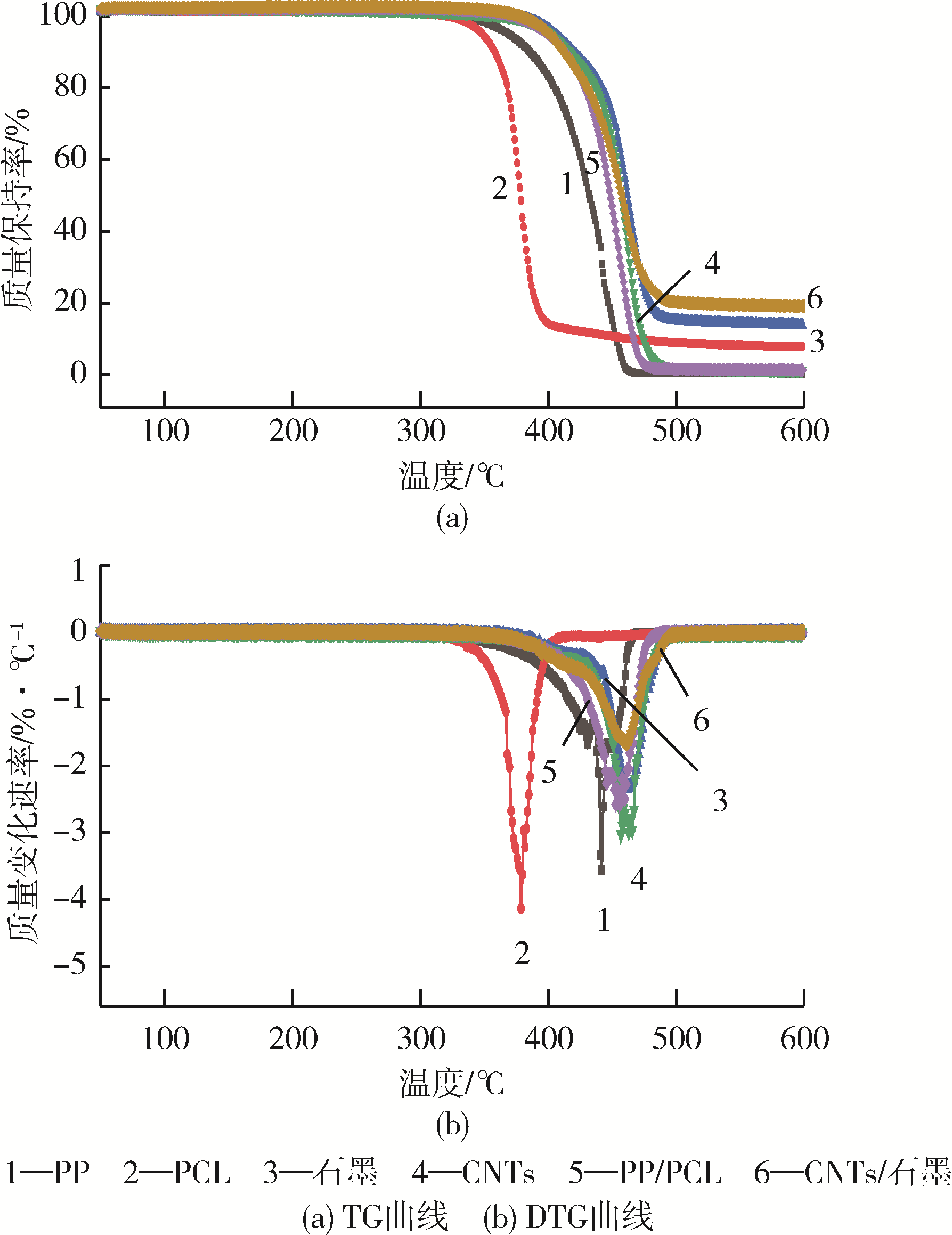

PP/PCL	398.95	455.66
PP/PCL/G	403.81	460.65
PP/PCL/CNTs	401.83	456.71
PP/PCL/CNTs/G	408.78	460.74

[1]	吴唯, 胡焕波, 沈辉, 赵天瑜. 4A沸石与钙镁铝水滑石对膨胀阻燃聚丙烯的双重协效阻燃作用与机理[J]. 中国塑料, 2022, 36(7): 1-7.
[2]	于昌永, 辛忠. 基于六氢邻苯二甲酸盐的α/β复合成核剂对聚丙烯性能的影响[J]. 中国塑料, 2022, 36(7): 121-128.
[3]	冯冰涛, 王晓珂, 张信, 孙国华, 汪殿龙, 侯连龙, 马劲松. 连续碳纤维增强热塑性复合材料制备与应用研究进展[J]. 中国塑料, 2022, 36(7): 165-173.
[4]	宋银宝, 杨建军, 李传敏. PDMS/SiC功能梯度复合材料性能与制造精度研究[J]. 中国塑料, 2022, 36(7): 30-36.
[5]	刘义, 孙伟, 曲国兴, 王叶, 袁宁, 杨少林, 许霞, 常小毅, 张宇飞. 薄壁注塑透明聚丙烯专用料的结构与性能分析[J]. 中国塑料, 2022, 36(7): 37-43.
[6]	李凯泽, 辛勇. 改性碳纳米管增强热塑性聚氨酯复合材料的性能研究[J]. 中国塑料, 2022, 36(6): 1-5.
[7]	杨小龙, 陈文静, 李永青, 闫晓堃, 王修磊, 谢鹏程, 马秀清. 导电型聚合物/石墨烯复合材料的研究进展[J]. 中国塑料, 2022, 36(6): 165-173.
[8]	王帅, 张玉迪, 杨富凯, 徐新宇. 聚酰亚胺/多壁碳纳米管泡沫材料的制备及性能研究[J]. 中国塑料, 2022, 36(6): 39-45.
[9]	孙伟, 刘义, 廖云龙, 陈俊佳. 聚丙烯粉料乙烯含量测定影响因素研究[J]. 中国塑料, 2022, 36(6): 54-59.
[10]	王轲, 龙春光. PE⁃UHMW/海泡石纤维复合材料的力学性能与摩擦学性能研究[J]. 中国塑料, 2022, 36(5): 19-23.
[11]	陈胜, 梁颖超, 吴方娟, 方辉, 范新凤, 陈晖, 王永刚. 聚酰胺6/双向经编玻璃纤维复合材料的制备及其界面改性研究[J]. 中国塑料, 2022, 36(5): 24-28.
[12]	李梦琪, 陈雅君. 纳米材料阻燃聚乳酸的研究进展[J]. 中国塑料, 2022, 36(4): 102-114.
[13]	陈文静, 杨小龙, 韩顺涛, 韩颖, 马秀清. 聚丙烯腈材料改性方法及研究进展[J]. 中国塑料, 2022, 36(4): 158-165.
[14]	刘文, 师文钊, 刘瑾姝, 陆少锋, 周红娟. 电致形状记忆复合材料研究进展[J]. 中国塑料, 2022, 36(4): 175-189.
[15]	阮芳涛, 夏成龙, 张宝根, 曹叶, 刘志, 徐珍珍, 章劲草. 芳纶包覆碳纤维增强环氧树脂的轴向压缩性能研究[J]. 中国塑料, 2022, 36(4): 19-23.
