长玻璃纤维增强热塑性塑料纤维取向模型

doi:10.19491/j.issn.1001-9278.2020.12.017

中国塑料 ›› 2020, Vol. 34 ›› Issue (12): 103-109.DOI: 10.19491/j.issn.1001-9278.2020.12.017

长玻璃纤维增强热塑性塑料纤维取向模型

张云青()

上海金发科技发展有限公司，上海 201714

收稿日期:2020-05-07 出版日期:2020-12-26 发布日期:2020-12-26

A Review on Orientation Model of Long⁃Fiber⁃Reinforced Thermoplastics Fiber

ZHANG Yunqing()

Shanghai Kingfa Science & Technology Development Company Limited，Shanghai 201714，China

Received:2020-05-07 Online:2020-12-26 Published:2020-12-26
Contact: ZHANG Yunqing E-mail:zhangyunqing@kingfa.com.cn

摘要/Abstract

摘要：

通过对纤维取向模型演化发展的综述，阐述了长玻璃纤维增强热塑性塑料（LFRTs）纤维取向模型的基本理论思想和基于工程应用的表达式。纤维取向模型的演化始于Folgar-Tucker基本模型，继而向各向异性和演化阻滞两个方向改进，并最终形成了预测LFRTs纤维取向的ARD-RSC模型和iARD-RPR模型。基于长玻璃纤维增强聚丙烯注塑样条中玻璃纤维取向的CT扫描实测结果，研究了两个模型的预测准确性。

关键词: 长玻璃纤维, 增强, 热塑性塑料, 纤维取向, ARD?RSC模型, iARD?RPR模型

Abstract:

This paper reviewed the development evolution of fiber orientation model and also introduced the basic theoretical ideas and expressions based on the engineering applications of the fiber orientation model for long-fiber-reinforced thermoplastics （LFRTs）. The fiber orientation model was derived from the Folgar-Tucker model and then developed to an anisotropic fiber orientation and a retarding rotary evolution. Finally the ARD-RSC model and iARD-RPR model were formed to predict the fiber orientation of LFRTs. Based on the CT scanning results of the fiber orientation in the injection molded spline of long?glass?fiber?reinforced polypropylene， the prediction accuracy of the two models was studied.

Key words: long fiber, reinforcement, thermoplastics, fiber orientation model, ARD-RSC model, iARD-RPR model

中图分类号:

TQ320.1

张云青. 长玻璃纤维增强热塑性塑料纤维取向模型[J]. 中国塑料, 2020, 34(12): 103-109.

ZHANG Yunqing. A Review on Orientation Model of Long⁃Fiber⁃Reinforced Thermoplastics Fiber[J]. China Plastics, 2020, 34(12): 103-109.

图/表 6

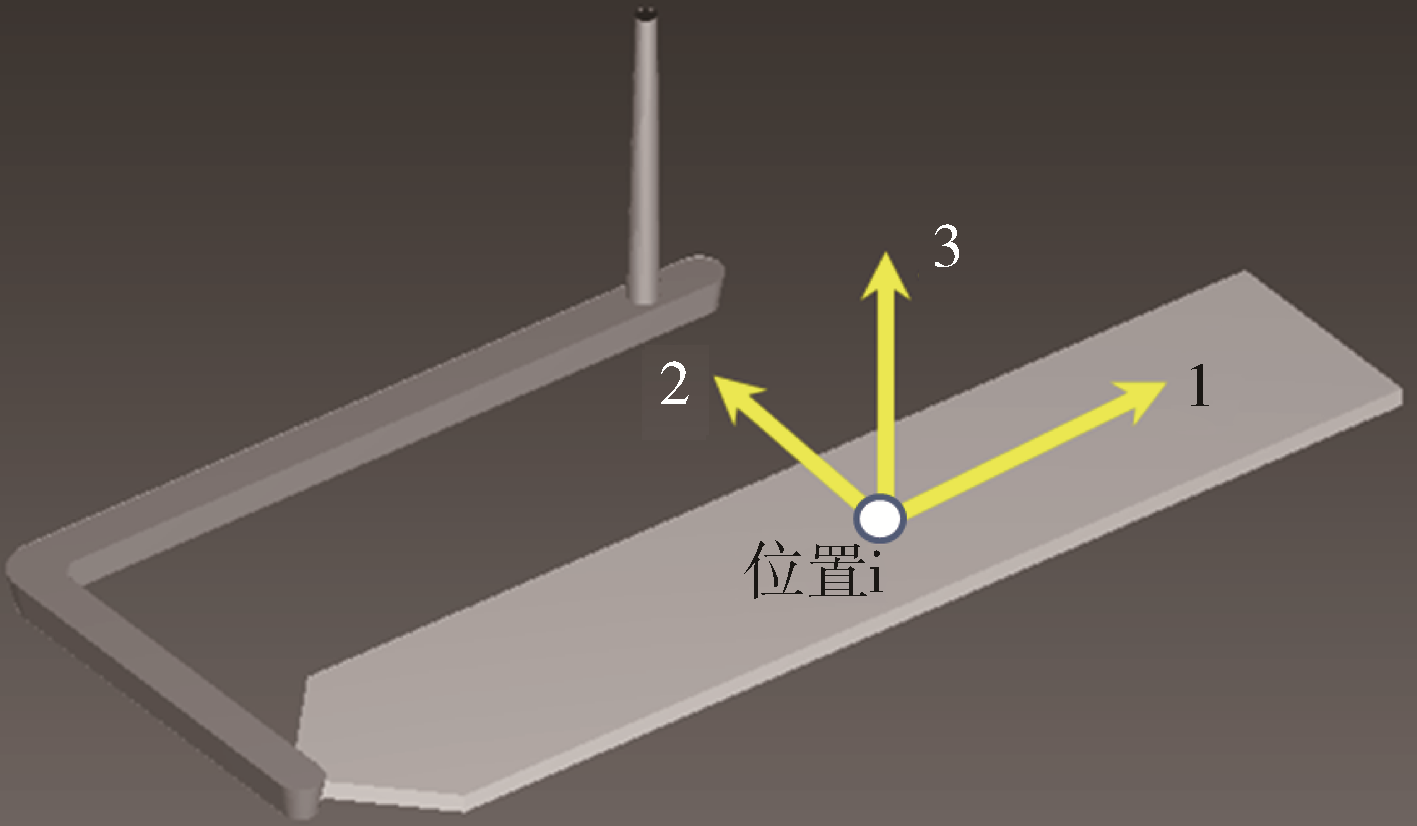

图1 玻璃纤维取向张量示意

Fig.1 Fiber orientation tensor schematic diagram

图2 基于CT扫描得到的玻璃纤维取向张量沿厚度分布（样条厚度3 mm）

Fig.2 Fiber orientation tensor distribution along thickness by CT scanning (T=3 mm)

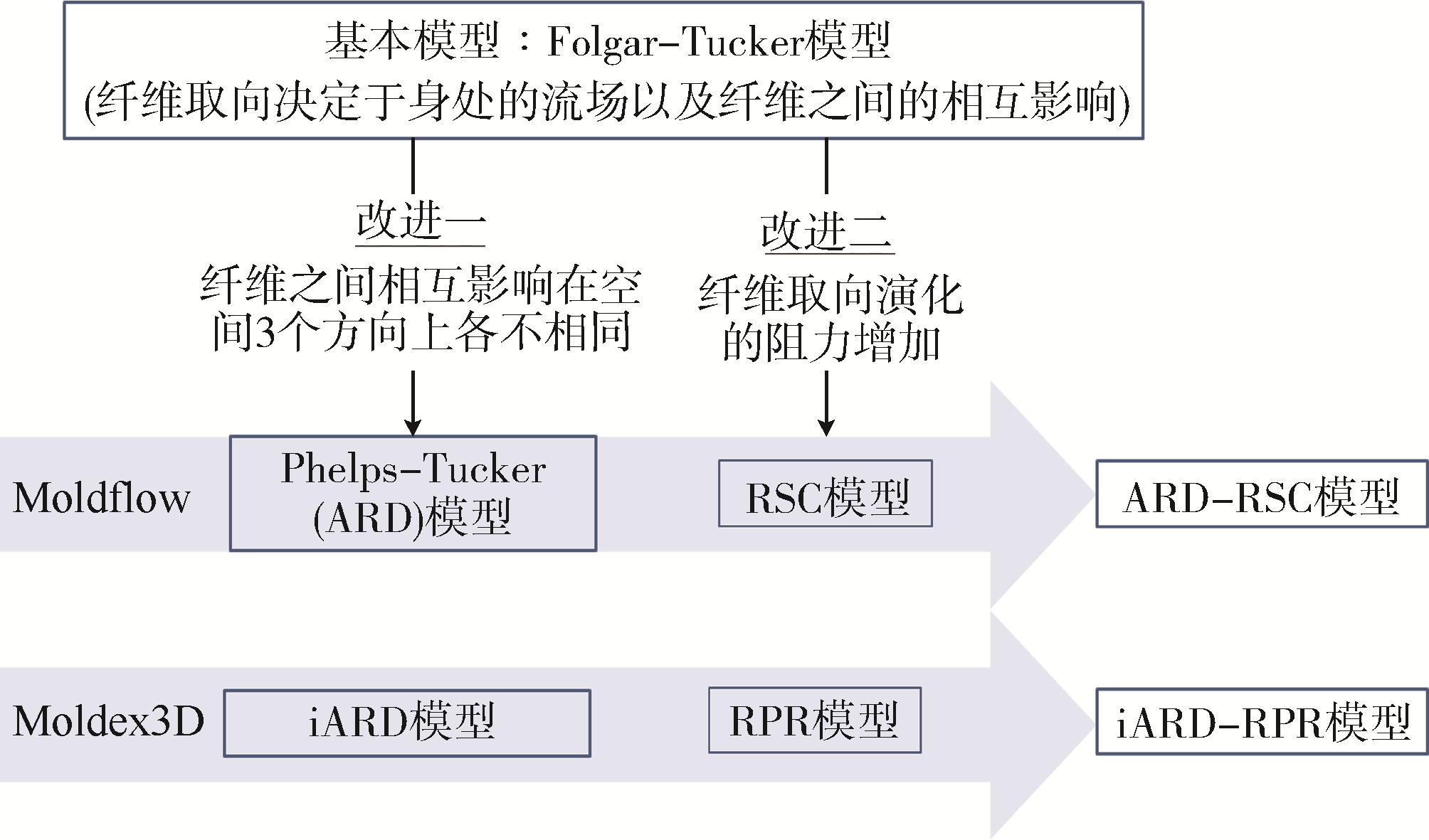

图3 纤维取向模型演变示意

Fig.3 Schematic diagram of fiber orientation model evolution

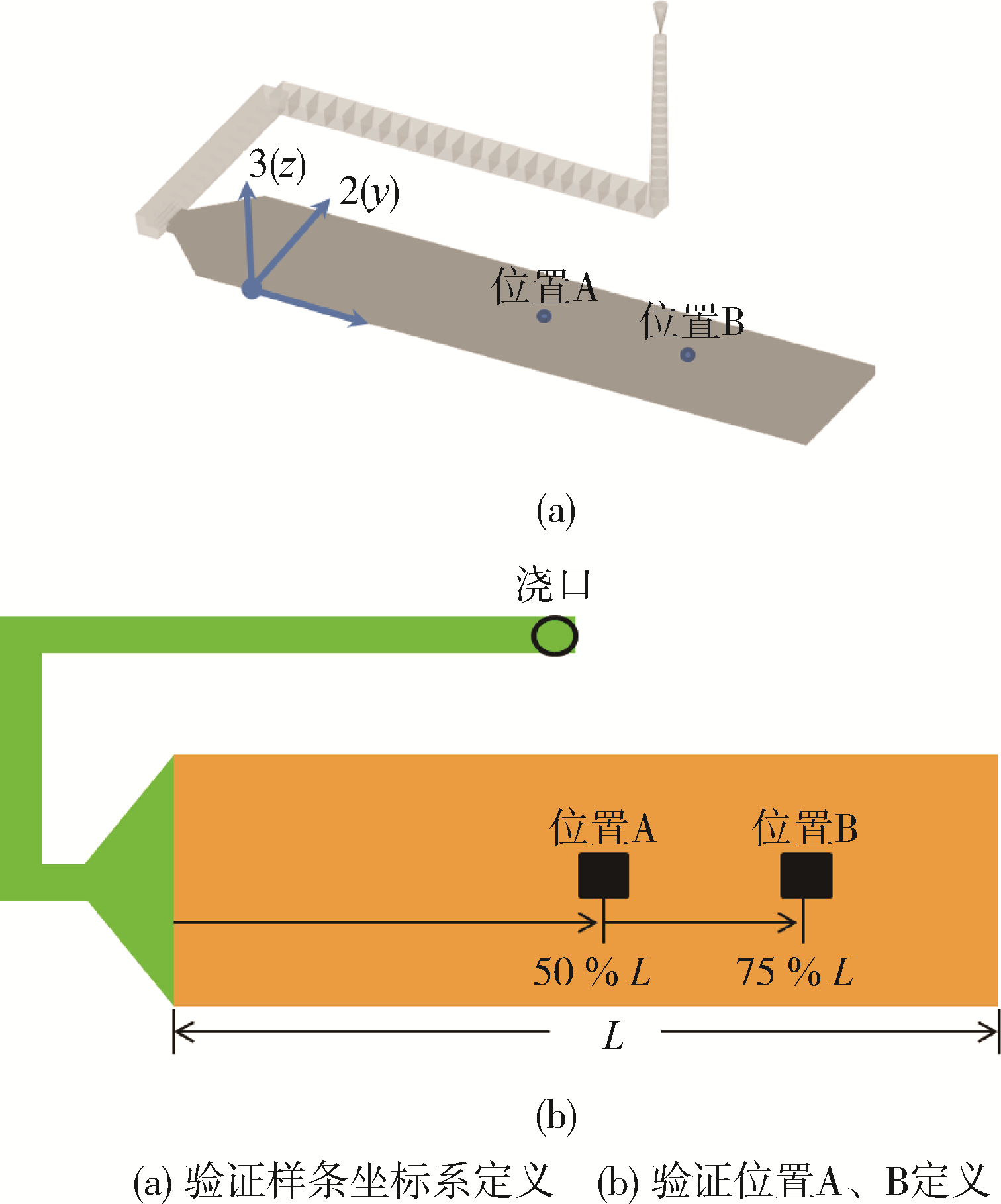

图4 验证样条示意

Fig.4 Schematic diagram of validation spline

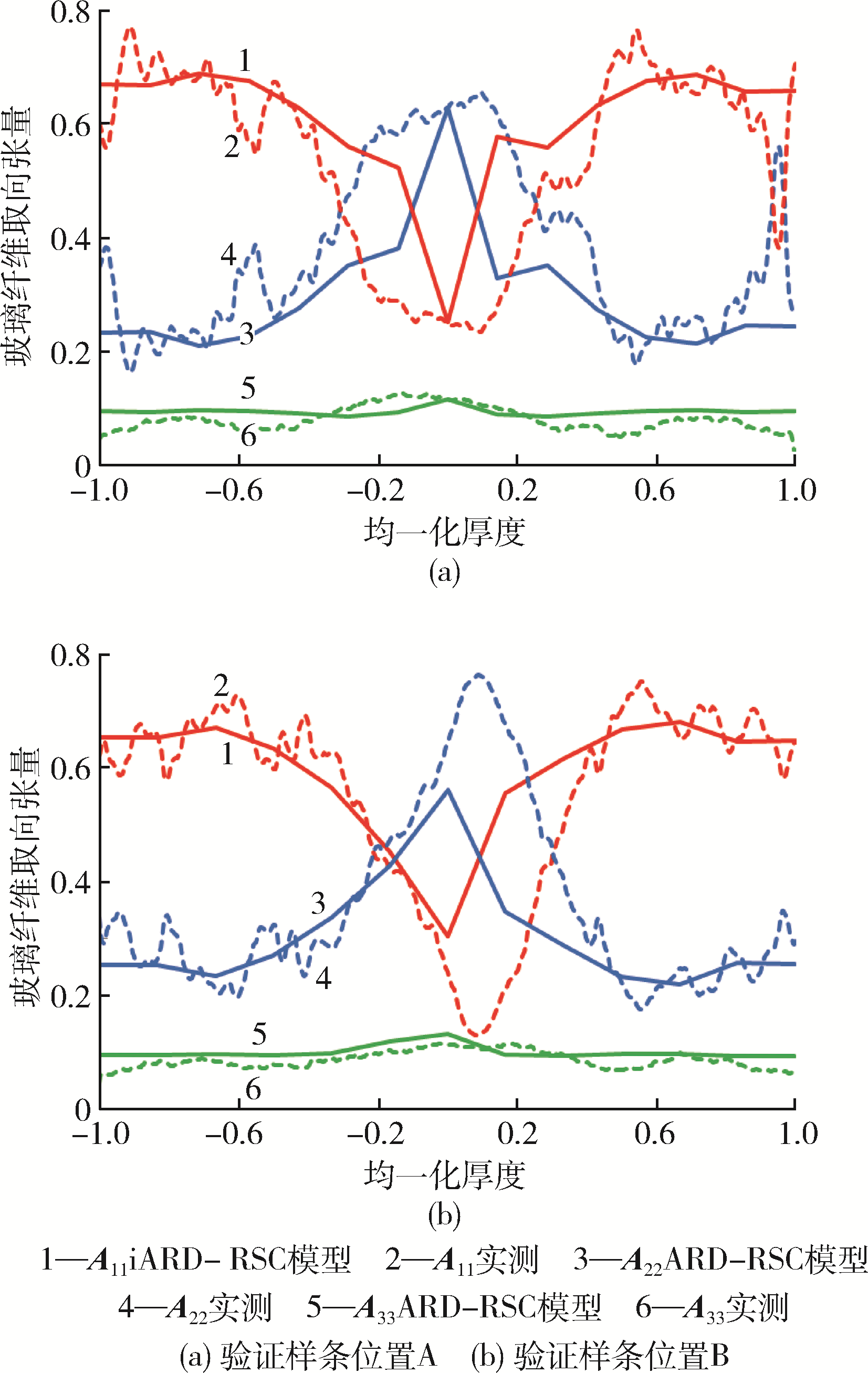

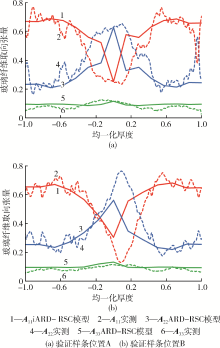

图5 基于金发科技GFPP?L40?的ARD?RSC模型玻璃纤维取向预测值与实测结果对比

Fig.5 Comparison of the predicted and measured results of ARD?RSC model with GFPP?L40? Kingfa

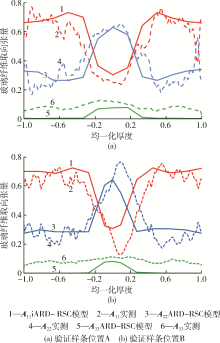

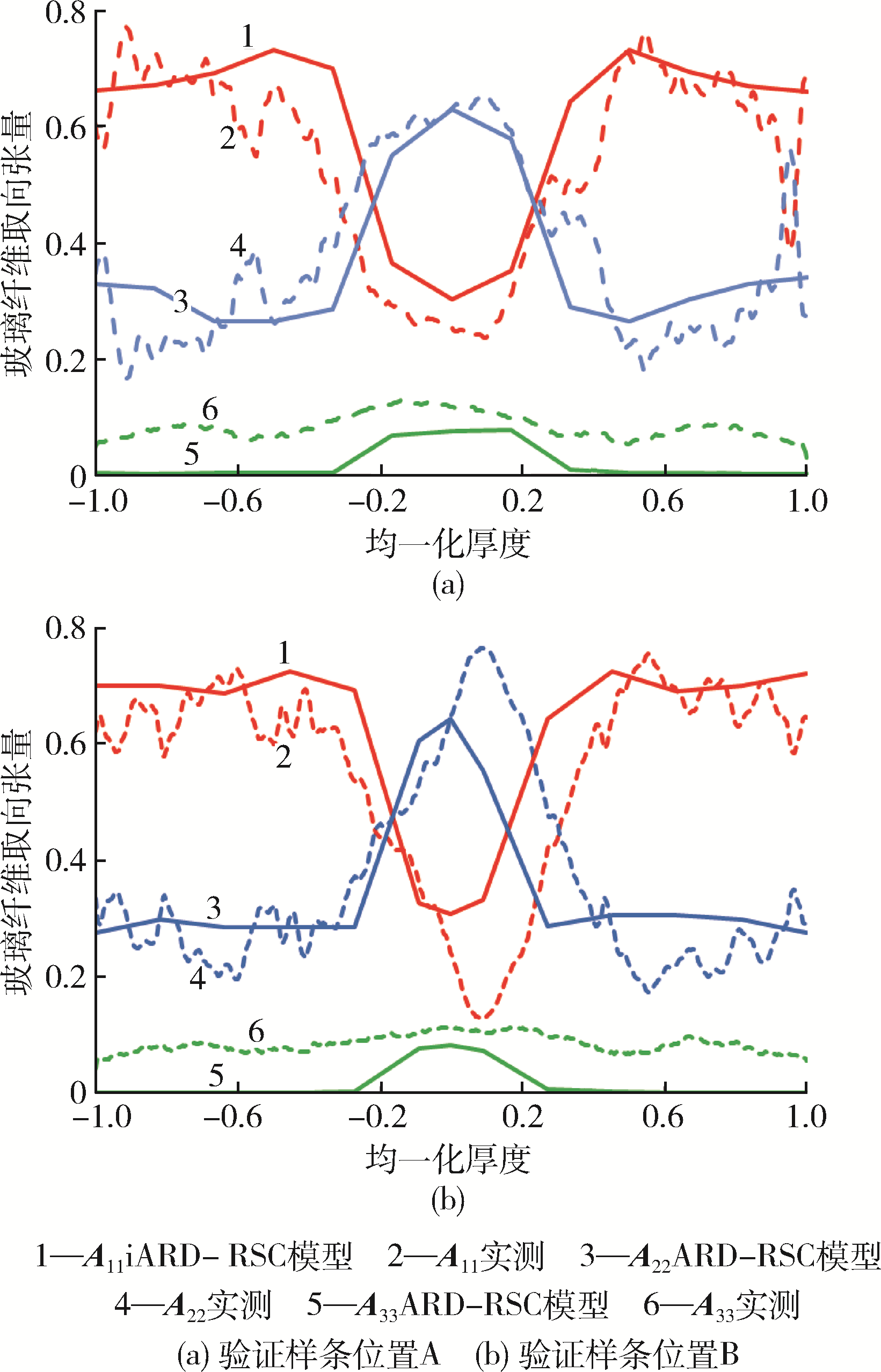

图6 基于金发科技GFPP?L40?的iARD?RPR模型玻璃纤维取向预测值与实测结果对比

Fig.6 Comparison of the predicted and measured results of iARD?RPR model with GFPP?L40? Kingfa

参考文献 11

1	PHELPS J H. Processing Microstructure Models for Short⁃ and Long⁃fiber Thermoplastic Composites ［D］. Urbana⁃Champaign， University of Illinois， 2009.
2	MONTGOMERY⁃SMITHA S， JACKB D A， SMITH D E. A Systematic Approach to Obtaining Numerical Solutions of Jeffery’s Type Equations Using Spherical Harmonics ［J］. Composites Part A： Applied Science and Manufacturing，2010，41（7）：827⁃835.
3	FOLGAR F， Tucker III C L. Orientation Behavior of Fiber in Concentrated Suspensions［J］. Journal of Reinforced Plastics and Composites，1984， 3（2）：98⁃119.
4	ORTMAN K C， BAIRD D， WAPPEROM P， et al. Transient Rheology of a Polypropylene Melt Reinforced with Long Glass Fibers［C］//09AIChE Composites I， Gaylord Opryland Resort & Convention Center Nashville： AIChE， November11 2009， 352a.
5	EBERLE A P R， VELEZ⁃GARCIA G M，BAIRD D G， et al. Fiber Orientation Kinetics of a Concentrated Short Glass Fiber Suspension in Startup of Simple Shear Flow［J］. Journal of Non⁃Newtonian Fluid Mechanics，2010， 165（3/4）：110⁃119.
6	PHELPS J H， TUCKER III C L. An Anisotropic Rotary Diffusion Model for Fiber Orientation in Short–and long⁃fiber thermoplastics［J］. Journal of Non⁃Newtonian Fluid Mechanics，2009， 156（3）：165⁃176.
7	TSENG H C， CHANG R Y， HSU C H. Method and Computer Readable Media for Determining Orientation of Fibers in a Fluid： US， US⁃2012⁃0330627⁃A1［P］. 2012⁃12⁃27.
8	WANG J， O’GARA J F， TUCKER III C L. An Objective Model for Slowing Orientation Kinetics in Concentrated Fiber Suspensions： Theory and Rheological Evidence［J］.Journal of Rheology，2008，52（5）：1 179⁃1 200.
9	TSENG H C， CHANG R Y， HSU C H. Phenomenological Improvements to Predictive Models of Fiber Orientation in Concentrated Suspensions［J］. Journal of Rheology， 2013，57（6）：1 597⁃1 631.
10	WANG J， JIN X SH. Comparison of Recent Fiber Orientation Models in Autodesk Moldflow Insight Simulations with Measured Fiber Orientation Data［C］// 26th Annual Meeting of Proceedings of the Polymer Processing Society， Banff， Canada： PPS⁃26，2010.
11	KUNC V， WARREN C D， YOCUM A， et al. Predictive Engineering Tools for Injection⁃Molded Long Carbon Fiber Thermoplastic Composites［R］. Tennessee， USA： Oak Ridge National Laboratory， 2016，125⁃144.
