汽车高位制动灯盖板大型注塑模具设计

doi:10.19491/j.issn.1001-9278.2021.01.016

中国塑料 ›› 2021, Vol. 35 ›› Issue (1): 98-102.DOI: 10.19491/j.issn.1001-9278.2021.01.016

汽车高位制动灯盖板大型注塑模具设计

张维合¹, 冯婧¹, 闫丽静¹, 刘方方¹, 邓成林²

^1.广东科技学院，广东东莞 523000
^2.东莞市模人科技有限公司，广东东莞 523000

收稿日期:2020-07-20 出版日期:2021-01-26 发布日期:2021-01-22
基金资助:
年度广东科技学院“高校重大科研成果培育计划”项目(GKY?2019CQYJ?12)

Design of Large⁃scale Injection Mold for Car Bremsleuchte Cover

ZHANG Weihe¹, FENG Jing¹, YAN Lijing¹, LIU Fangfang¹, DENG Chenglin²

^1.GuangDong University of Science & Technology，Dongguan 523000，China
^2.DongGuan Moren Technology Co，Ltd，Dongguan 523000，China

Received:2020-07-20 Online:2021-01-26 Published:2021-01-22

摘要/Abstract

摘要：

针对汽车制动灯盖板的结构特点和技术要求，设计了一副热流道大型注塑模具。通过采用一种新型的交叉辅助杆斜顶抽芯结构，成功解决了大角度斜向抽芯脱模难题。通过采用热流道和圆弧潜伏式浇口，提高了塑件尺寸精度和外观质量。通过采用油缸顶出和复位的方式，保证了塑件顶出平衡和模具复位安全可靠。通过采用网格式立体冷却系统，成型周期缩短至35 s，模具的生产效率提高了约8 %。

关键词: 汽车高位制动灯盖板, 大型注塑模具, 热流道, 交叉辅助杆斜顶, 网格式立体冷却系统

Abstract:

In this work， we designed a large?scale injection mold with hot runners for the car bremsleuchte cover according to its structural characteristics and technical requirements. The problem in the large angle inclined roof lateral core?pulling process was successfully solved by using a new type of diagonal push rod with a cross assist bar. The accuracy and appearance of plastic parts were improved by using a hot runner and an arc latent gate. The safety and reliability of ejection balance of plastic parts and mold reset were ensured by taking the way of cylinder ejection and reset. The molding cycle was shortened to 35 s， and the production efficiency of the mold was increased by about 8% after adopting a mesh pattern 3D cooling system.

Key words: car bremsleuchte cover, large injection mold, hot runner, diagonal push rod with cross assist bar, mesh pattern and three?dimensional cooling system

中图分类号:

TQ 320.66⁺2

张维合, 冯婧, 闫丽静, 刘方方, 邓成林. 汽车高位制动灯盖板大型注塑模具设计[J]. 中国塑料, 2021, 35(1): 98-102.

ZHANG Weihe, FENG Jing, YAN Lijing, LIU Fangfang, DENG Chenglin. Design of Large⁃scale Injection Mold for Car Bremsleuchte Cover[J]. China Plastics, 2021, 35(1): 98-102.

图/表 10

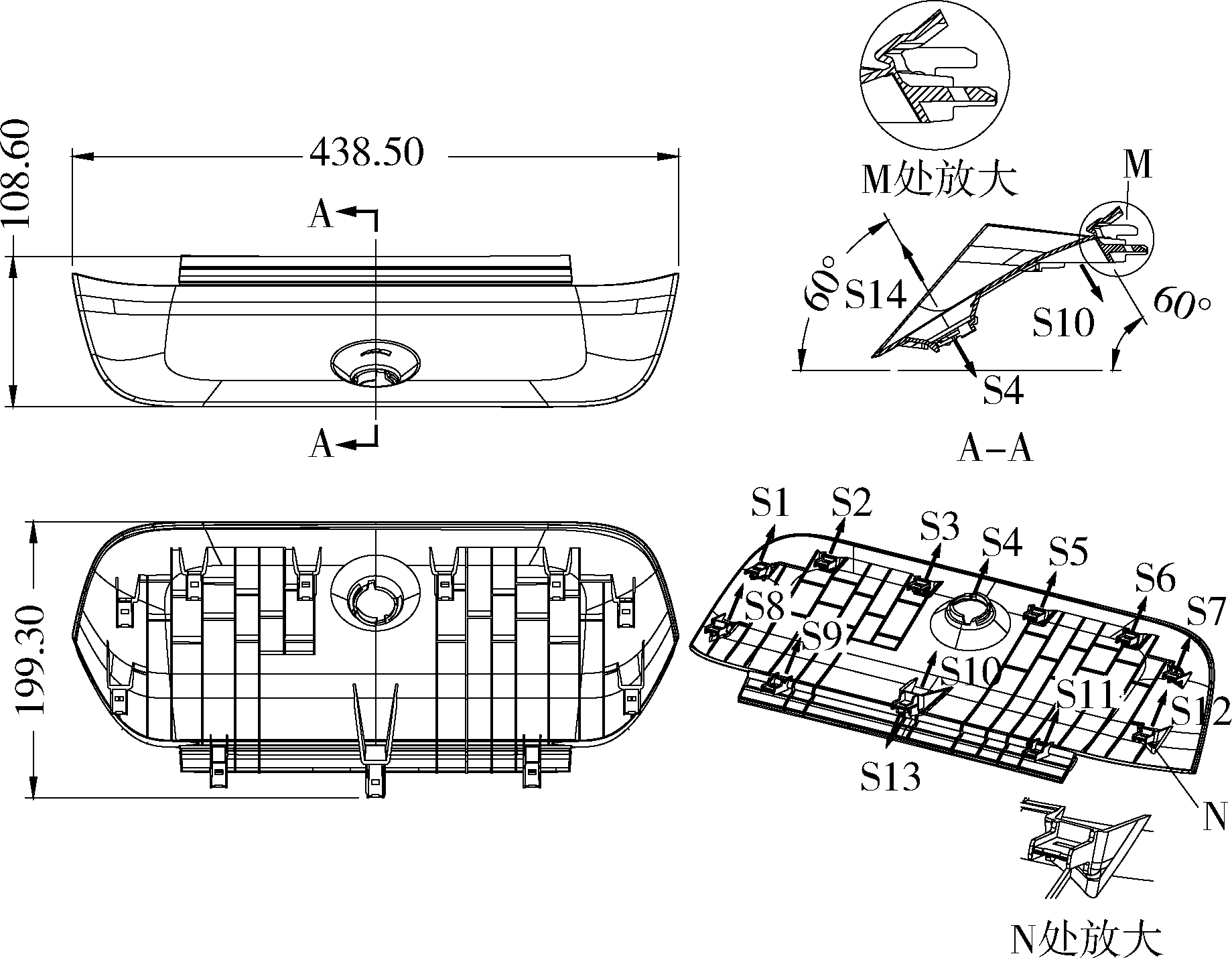

图1 汽车高位制动灯盖板零件图

Fig.1 The car bremsleuchte cover

图2 汽车高位制动灯盖板注塑模具结构图

Fig. 2 Injection mold stracture of the car bremsleuchte cover

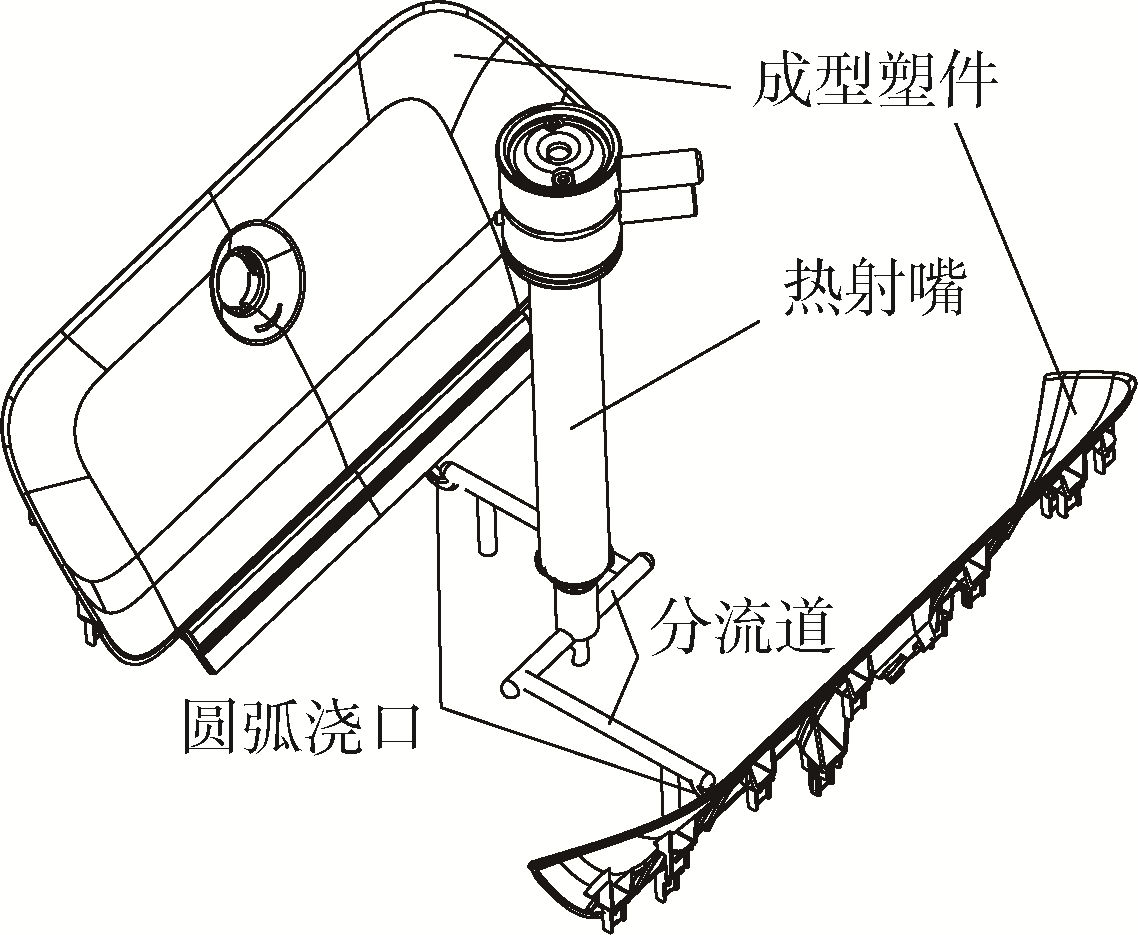

图3 浇注系统立体图

Fig.3 Gating system of mold

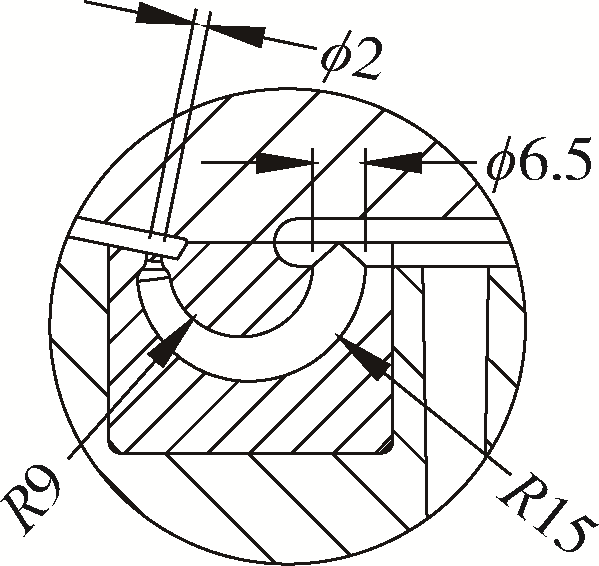

图4 圆弧潜伏式浇口

Fig.4 Submarine gating

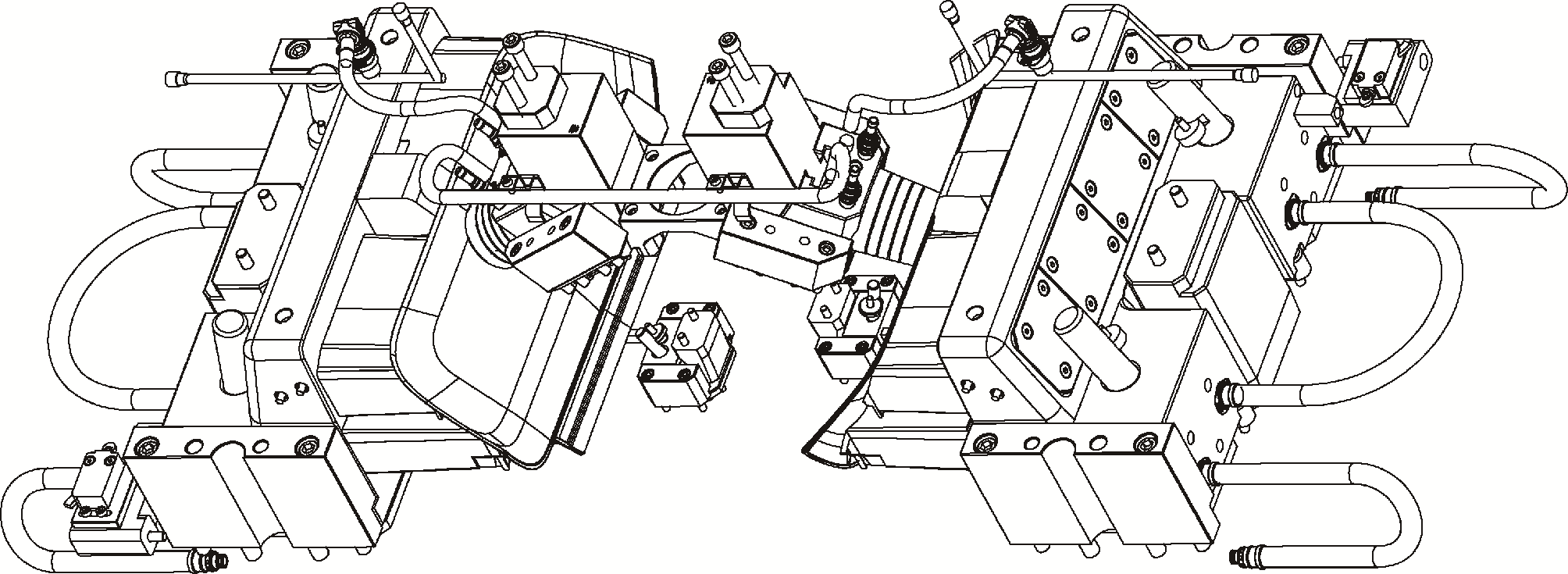

图5 汽车高位制动灯盖板滑块抽芯机构

Fig.5 Side core pulling mechanism

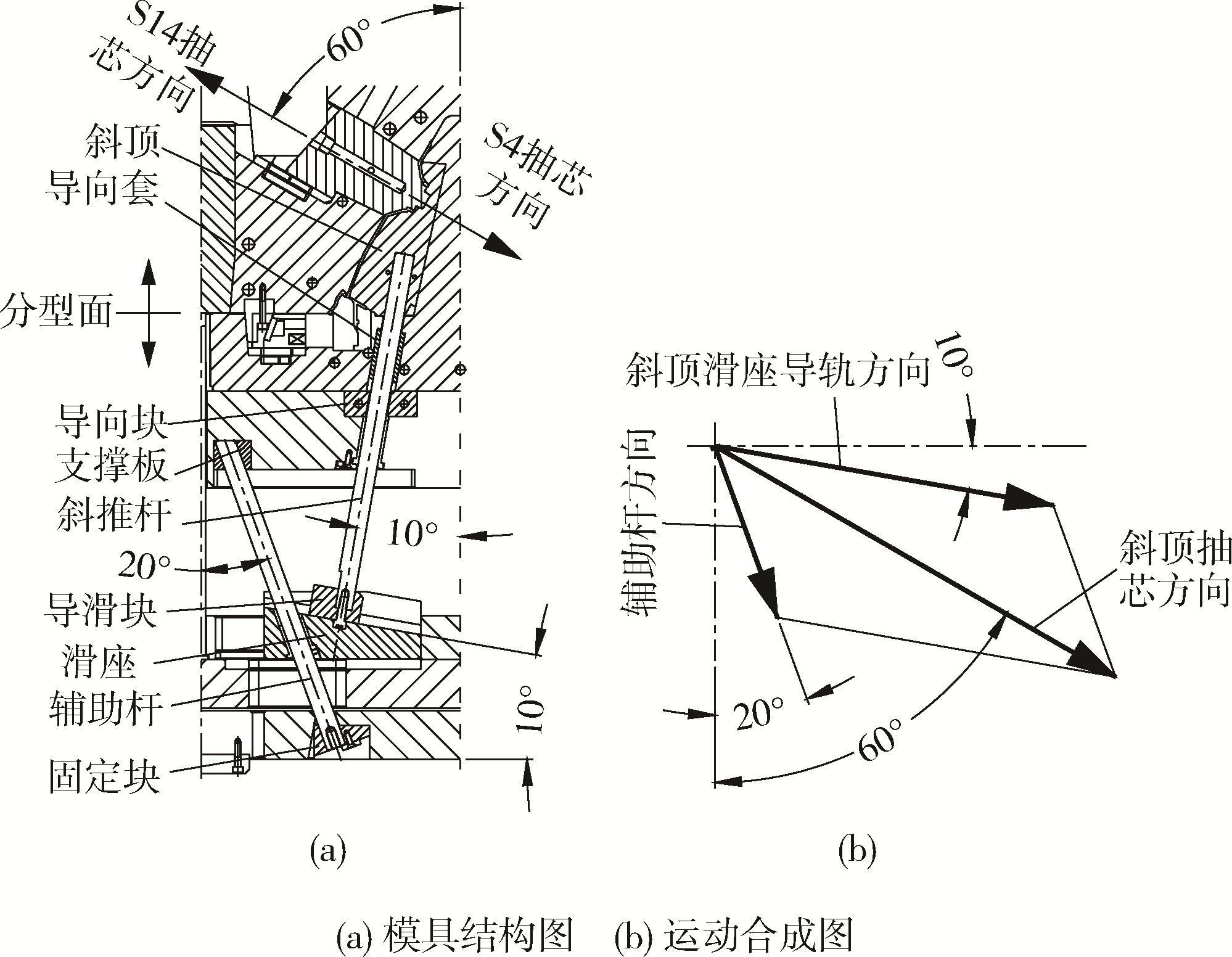

图6 交叉辅助杆斜顶抽芯机构

Fig.6 Core pulling mechanism with oblique top of cross auxiliary rod

图7 模具冷却系统

Fig.7 Temperature Control System

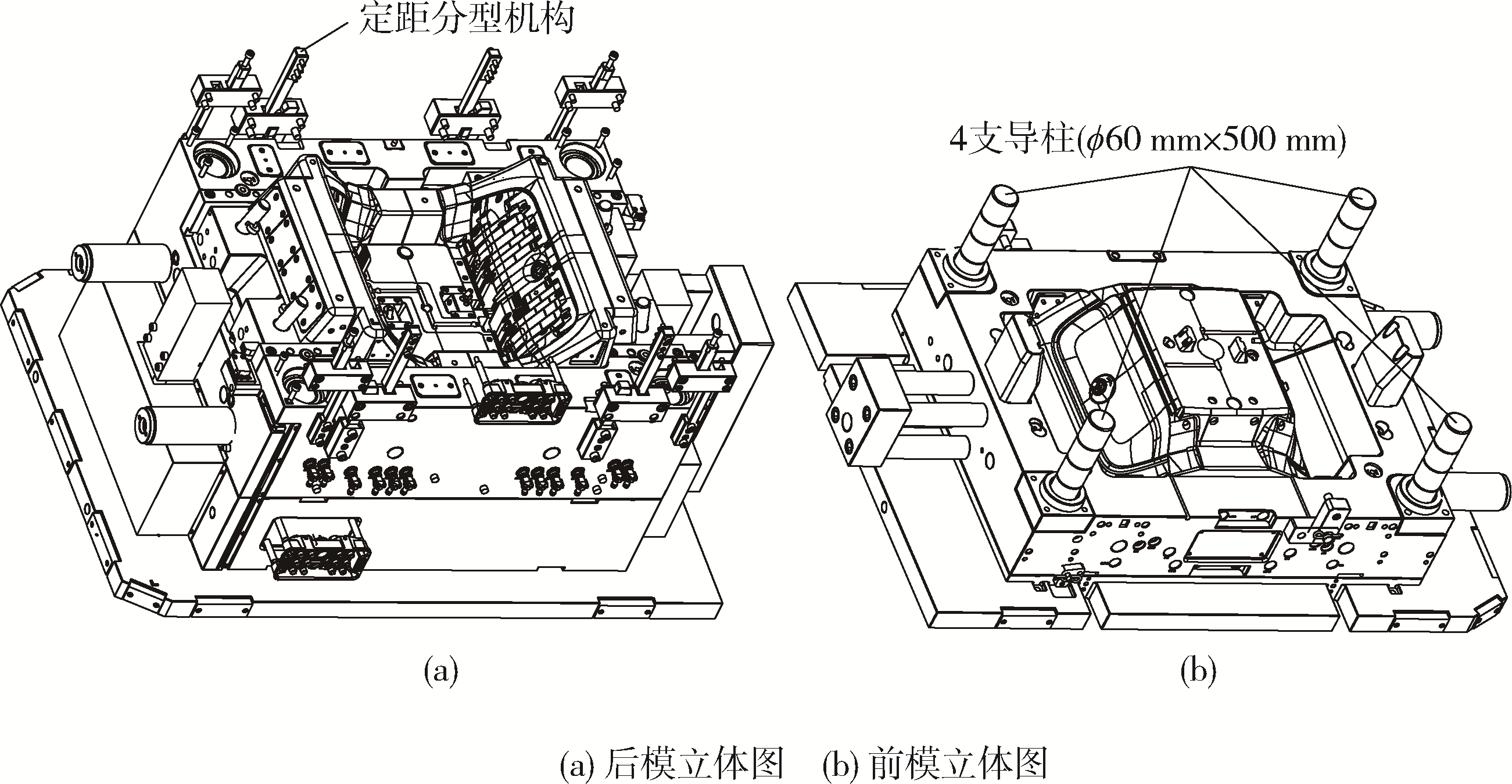

图8 汽车高位制动灯盖板注塑模具立体图

Fig.8 Stereogram of the mold

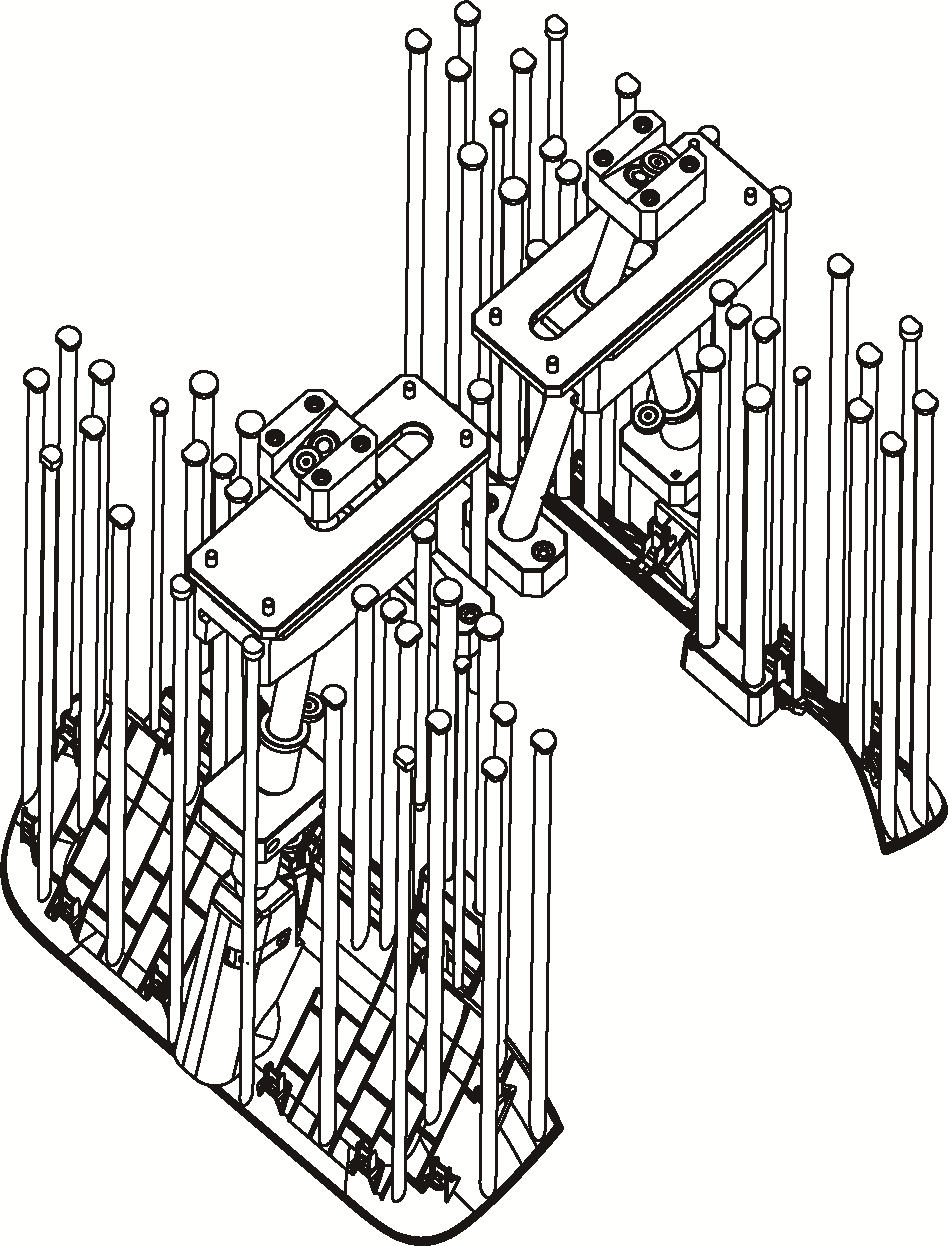

图9 模具脱模系统

Fig.9 The demoulding system

图10 模具排气系统设计

Fig.10 The exhaust system

参考文献 9

1	张维合.注射模具设计实用手册［M］.北京：化学工业出版社，2011：112⁃177.
2	何镜奎，陈洪土. 汽车侧裙板的热流道大型注塑模具设计［J］. 中国塑料，2018，32（2）：134⁃137.
	HE J K，CHEN H T. Design of Large Injection Molds with Hot Runners for Automobile Side Aprons［J］. China Plastics.2018，32（2）： 134⁃137.
3	张维合.汽车注射模具设计要点与实例［M］. 北京：化学工业出版社，2016：23⁃45.
4	张维合. 基于顺序阀热流道技术汽车导流板注射模设计［J］.塑料科技，2018，46（12）： 100⁃105.
	ZHANG W H. Design of Injection Mold Based on SVG Hot Runner for Automobile Deflector［J］. Plastic Science and Technology.2018，46（05）： 100⁃105.
5	俞卫东. 汽车仪表板注射模设计［J］模具工业，2013，39（3）：70⁃75.
	YU W D. Injection Mould for Automobile Instrument Panel［J］.Engineering Plastics Appication，2013，39（03）： 70⁃75.
6	张维合.复印机定影器主板复杂抽芯精密注塑模设计［J］.现代塑料加工应用，2018，30（6）：49⁃53.
	ZHANG W H.Design of Precise and Complex Core Injection Mold for the Copier Fuser Board［J］.Modern Plastics Processing and Applications，2018，30（6）：49⁃53.
7	沈忠良，郑子军，肖国华，等.汽车中控面板IMD成组模具设计［J］. 工程塑料应用，2017，45（1）：70⁃75.
	SHEN Z L，ZHEN Z J，XIAO G H，et al.Design of IMD Group Mould for Central Control Panel in Automobile［J］.Engineering Plastics Appication，2017，45（01）： 70⁃75.
8	张维合.汽车副仪表板大型注塑模设计［J］.工程塑料应用，2015，43（5）：74⁃78.
	ZHANG W H.Design of Large Injection Mold for Automobile Auxillary Console［J］. Engineering Plastics Appication.2017，45（01）： 74⁃78.
9	张维合. 汽车后背门护板热流道大型注塑模设计［J］.中国塑料，2019，33（5）：102⁃108.
	ZHANG W H. Design of Large and Hot Runner Injection mold for the Rear Door of Automobile［J］.China Plastics，2019，33（5）：102⁃108.
