动定模开模方向斜抽芯注塑模具设计

doi:10.19491/j.issn.1001-9278.2021.06.016

中国塑料 ›› 2021, Vol. 35 ›› Issue (6): 100-105.DOI: 10.19491/j.issn.1001-9278.2021.06.016

动定模开模方向斜抽芯注塑模具设计

刘庆东()

广州工程技术职业学院机电工程学院，广州 510075

收稿日期:2020-12-30 出版日期:2021-06-26 发布日期:2021-06-23

Design of Injection Mould with Oblique Core⁃pulling on Both Sides of Moving and Fixed Molds along Mold Opening Diagonal Direction

LIU Qingdong()

——（Department of Mechanical and Electrical Engineering，Guangzhou Institute of Technology，Guangzhou 510075，China ）

Received:2020-12-30 Online:2021-06-26 Published:2021-06-23
Contact: LIU Qingdong E-mail:lqd64@hotmail.com

摘要/Abstract

摘要：

针对汽车塑料件的结构特点和技术要求，设计了一种可实现动定模开模方向斜抽芯的模具，解决了塑料件上与开模方向不平行的阶梯孔的抽芯脱模难题。模具在定模一侧设计了面板与A板可分离的二次抽芯机构，在动模一侧设计了B板与托板可分离的抽芯机构。为了配合抽芯，同时设计了顺序定距分型机构和顶针板随行机构。该模具经过试模，满足生产要求，现已投入批量生产。

关键词: 注塑, 模具, 斜抽芯, 二次抽芯机构, 顺序定距分型机构, 顶针板随行机构

Abstract:

According to the structural characteristics and technical requirements of automotive plastic parts， we designed a mold with oblique core?pulling on the both sides of moving and fixed molds along the mold opening diagonally direction. This design resolved the problem that the core?pulling and demolding of the stepped hole was not parallel to the mold opening direction. The mould was designed with a two?step core?pulling mechanism equipped with a separable top clamp plate with the A plate on the fixed mold and a core?pulling mechanism equipped with a separable B plate with the support plate on the moving mould. Meanwhile， a sequential distance parting mechanism and an accompanying mechanism for the ejector were designed. The mold has been tested to meet the production requirements and has been applied for the mass production.

Key words: injection, mold, oblique core?pulling, two?step core?pulling mechanism, sequential distance parting mechanism, accompanying mechanism for ejector

中图分类号:

TQ320.66⁺2

刘庆东. 动定模开模方向斜抽芯注塑模具设计[J]. 中国塑料, 2021, 35(6): 100-105.

LIU Qingdong. Design of Injection Mould with Oblique Core⁃pulling on Both Sides of Moving and Fixed Molds along Mold Opening Diagonal Direction[J]. China Plastics, 2021, 35(6): 100-105.

图/表 14

图1 塑件结构

Fig.1 Structure of the plastic part

图2 分型面

Fig.2 Parting surface

图3 模具外观

Fig.3 Appearance of the mould

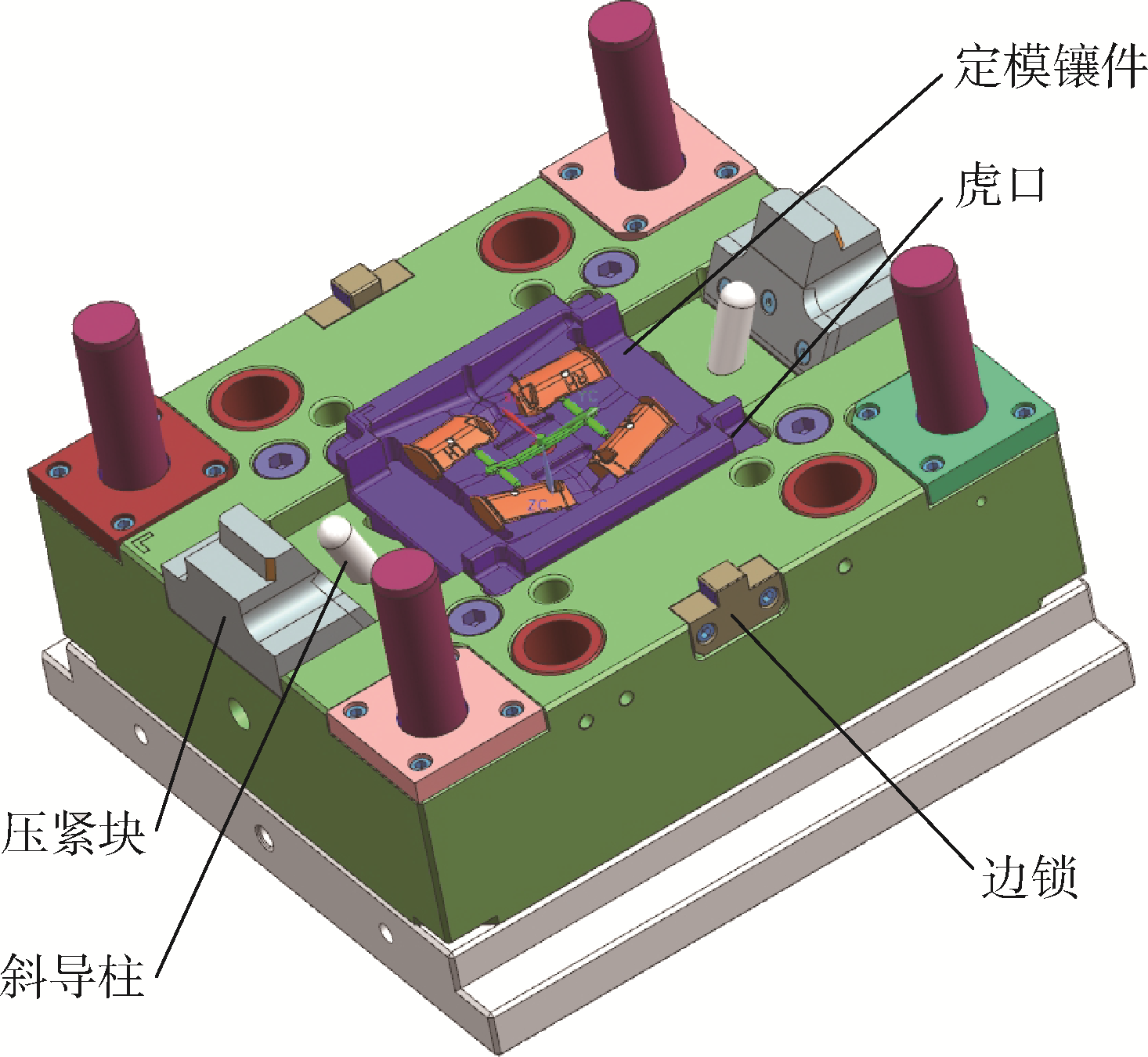

图4 定模

Fig.4 Stationary mould fixed half

图5 动模

Fig.5 Movable mould moving half

图6 浇注系统

Fig.6 Gating system

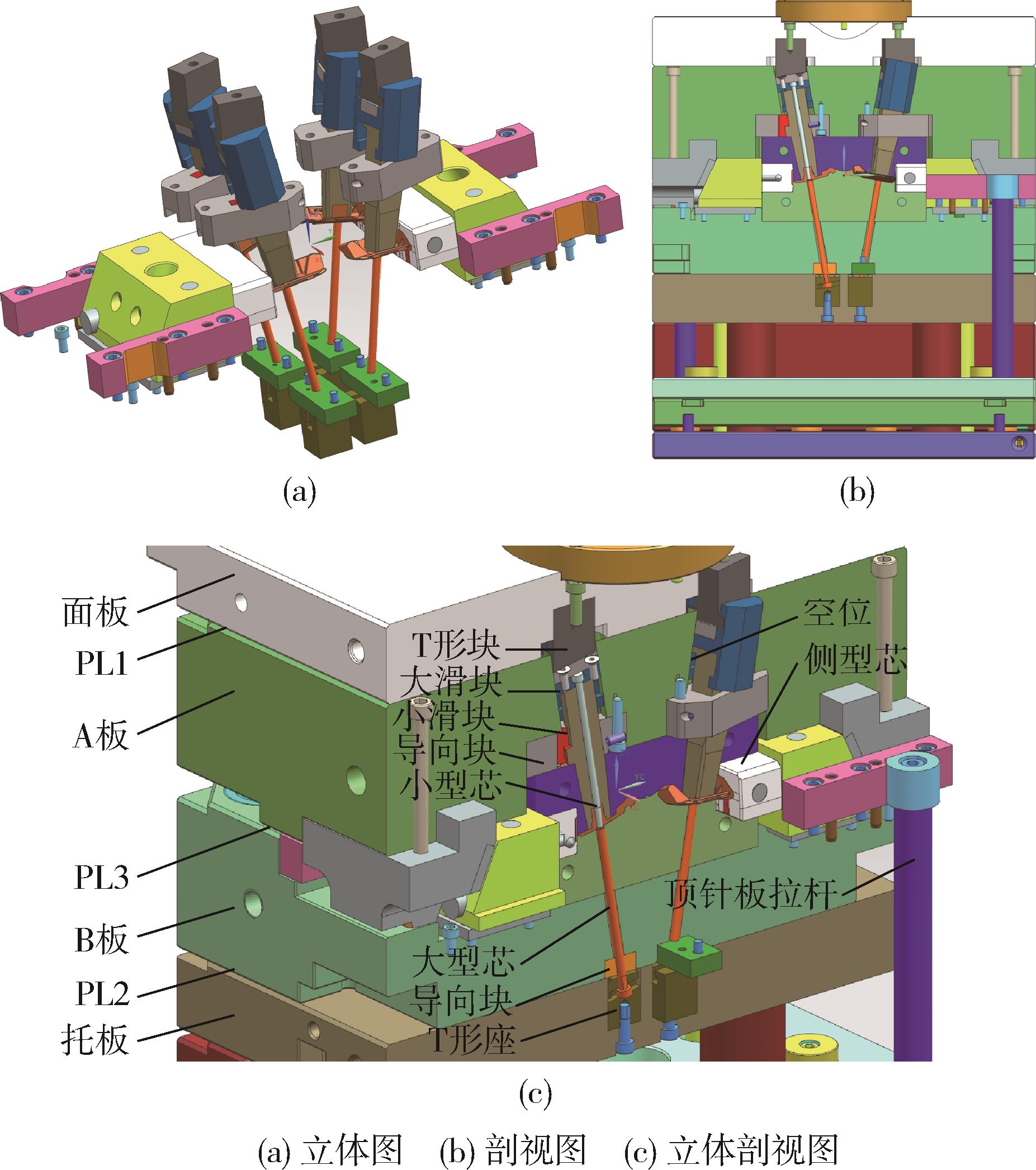

图7 抽芯机构

Fig.7 Slides

图8 顺序定距分型机构

Fig.8 Sequential distance parting mechanism

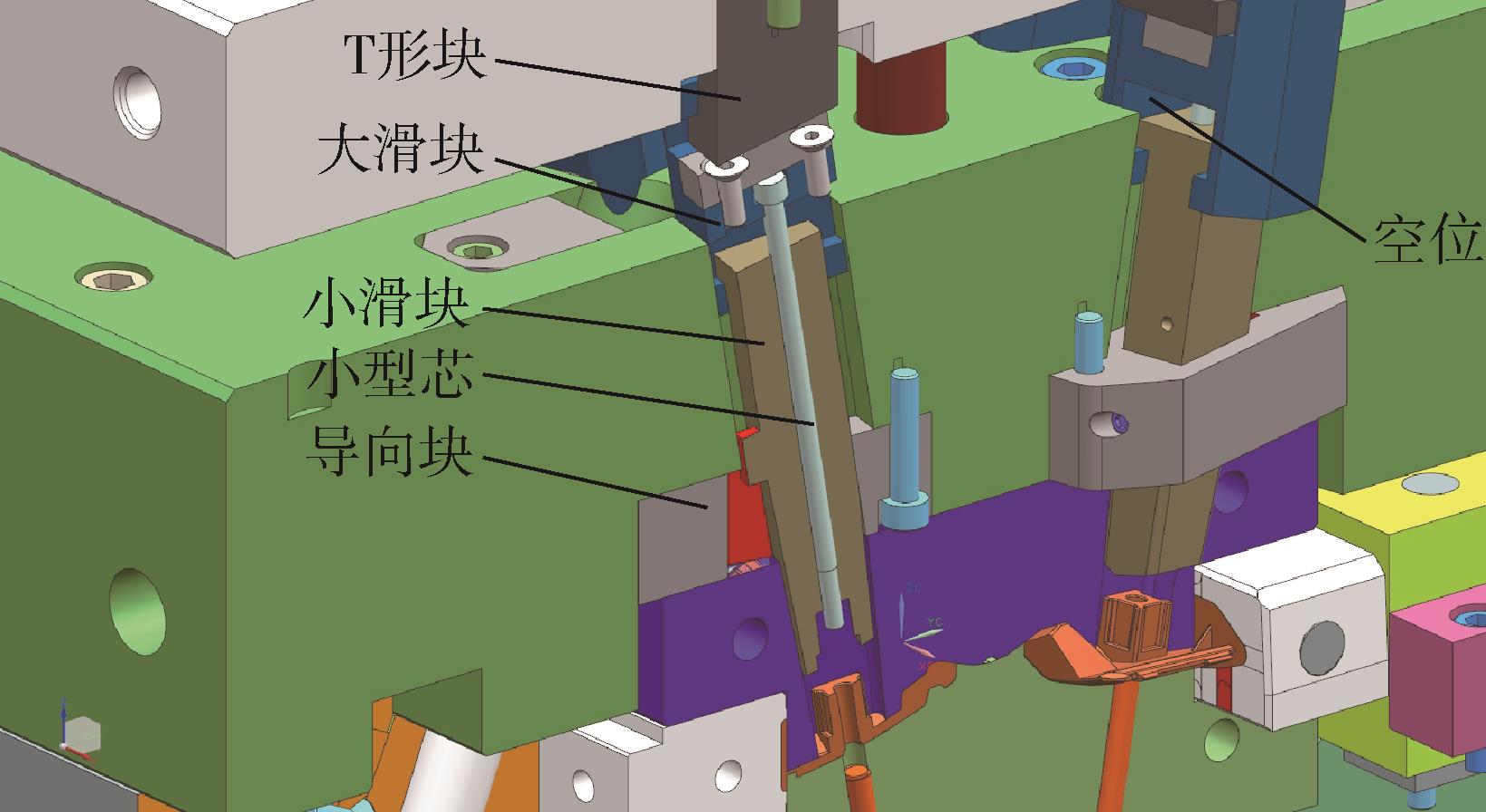

图9 定模一侧的抽芯机构

Fig.9 Slides on stationary mould fixed half

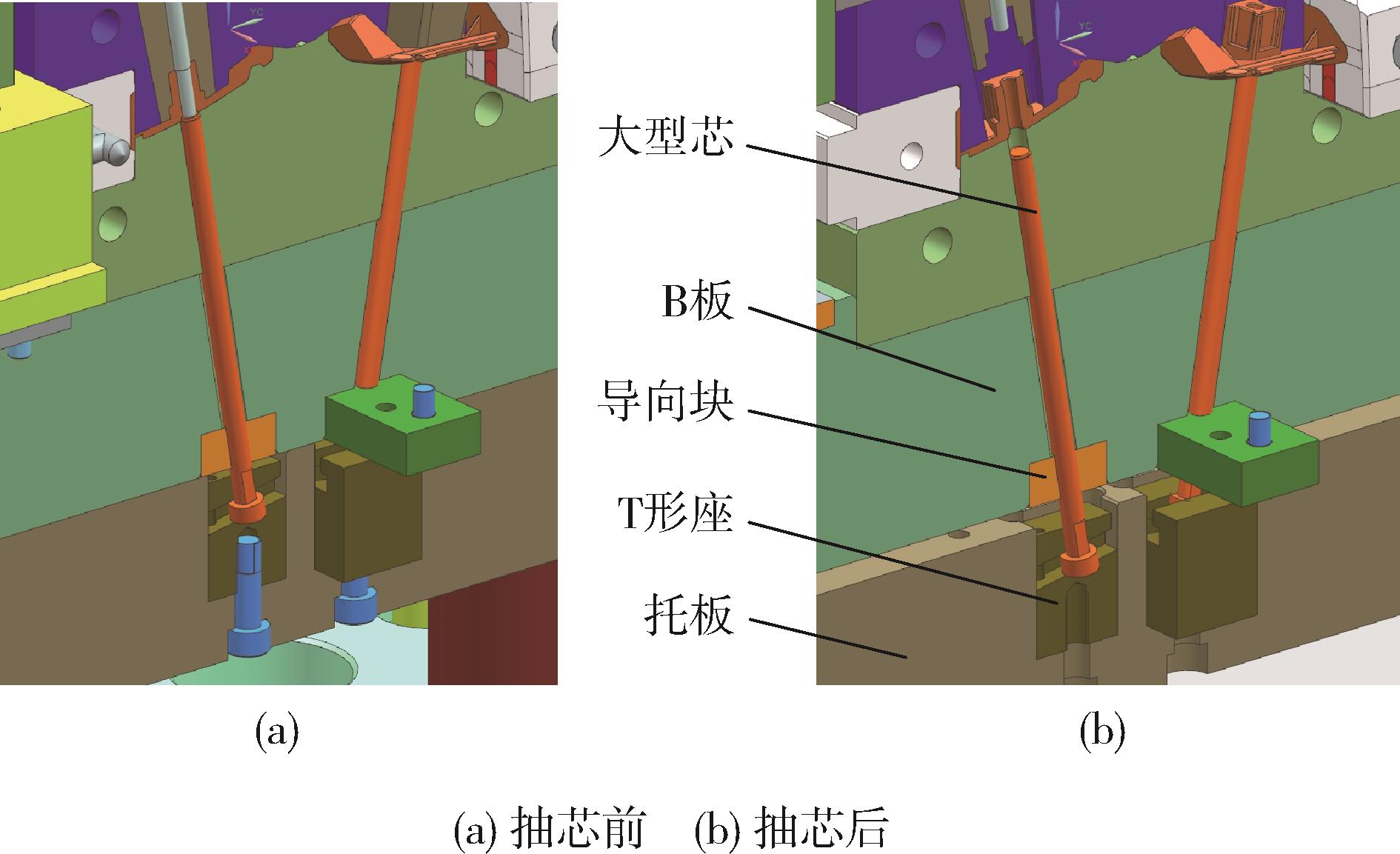

图10 动模一侧的抽芯机构

Fig.10 Slides on movable mould moving half

图11 顶针板随行机构

Fig.11 Accompanying mechanism for the ejector

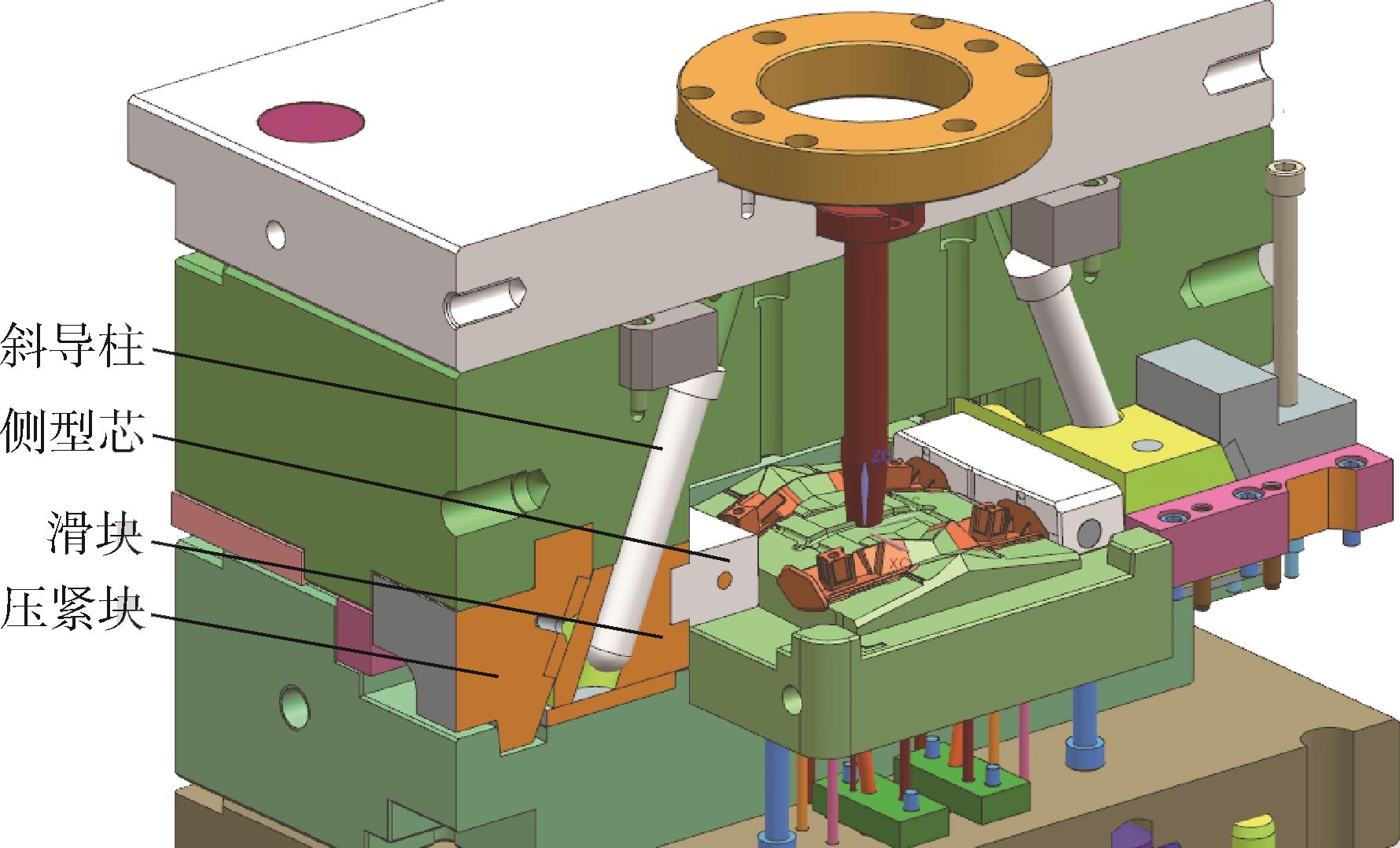

图12 斜导柱侧抽芯机构

Fig.12 Angle pin for the slide?pulling

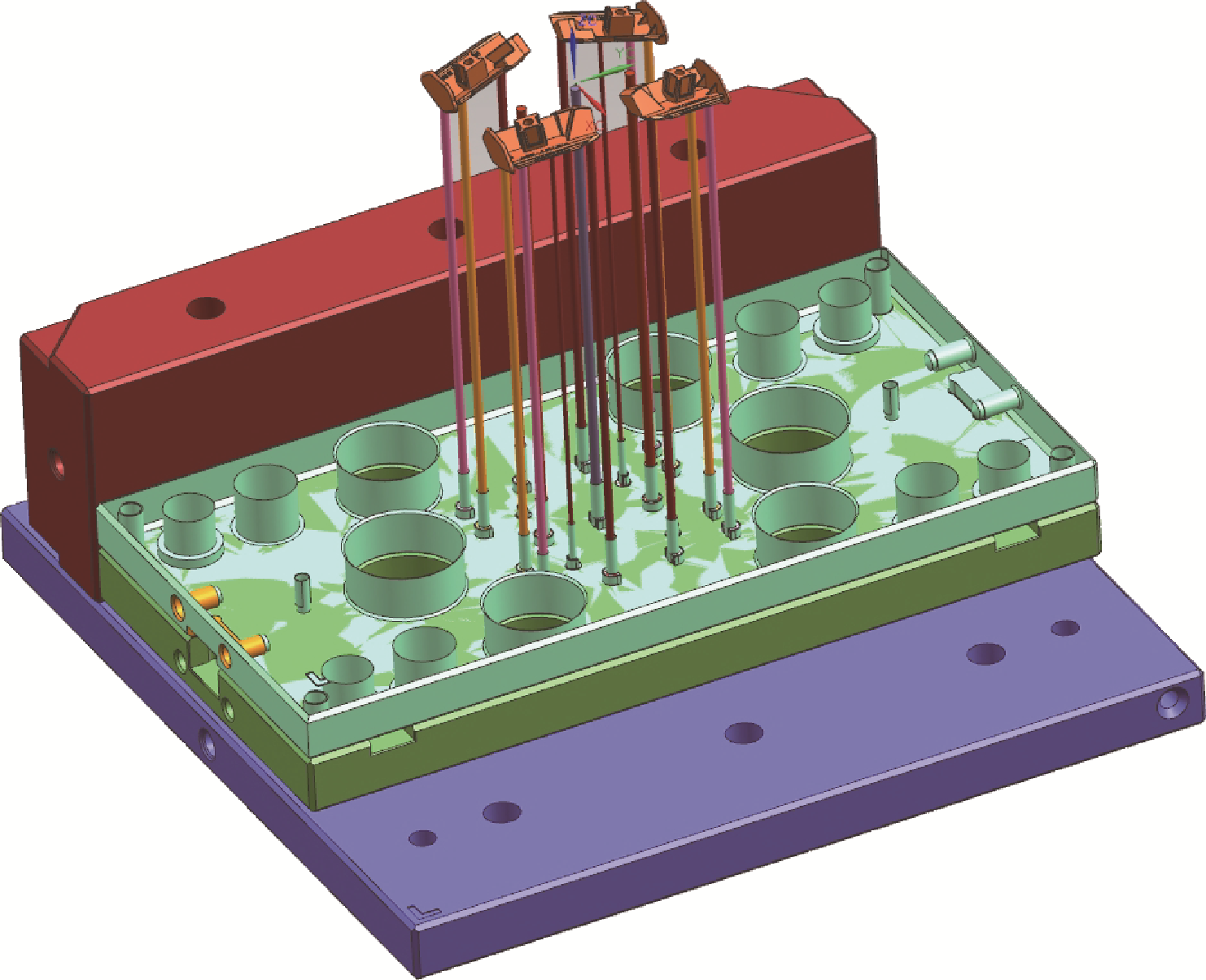

图13 推出机构

Fig.13 Ejector

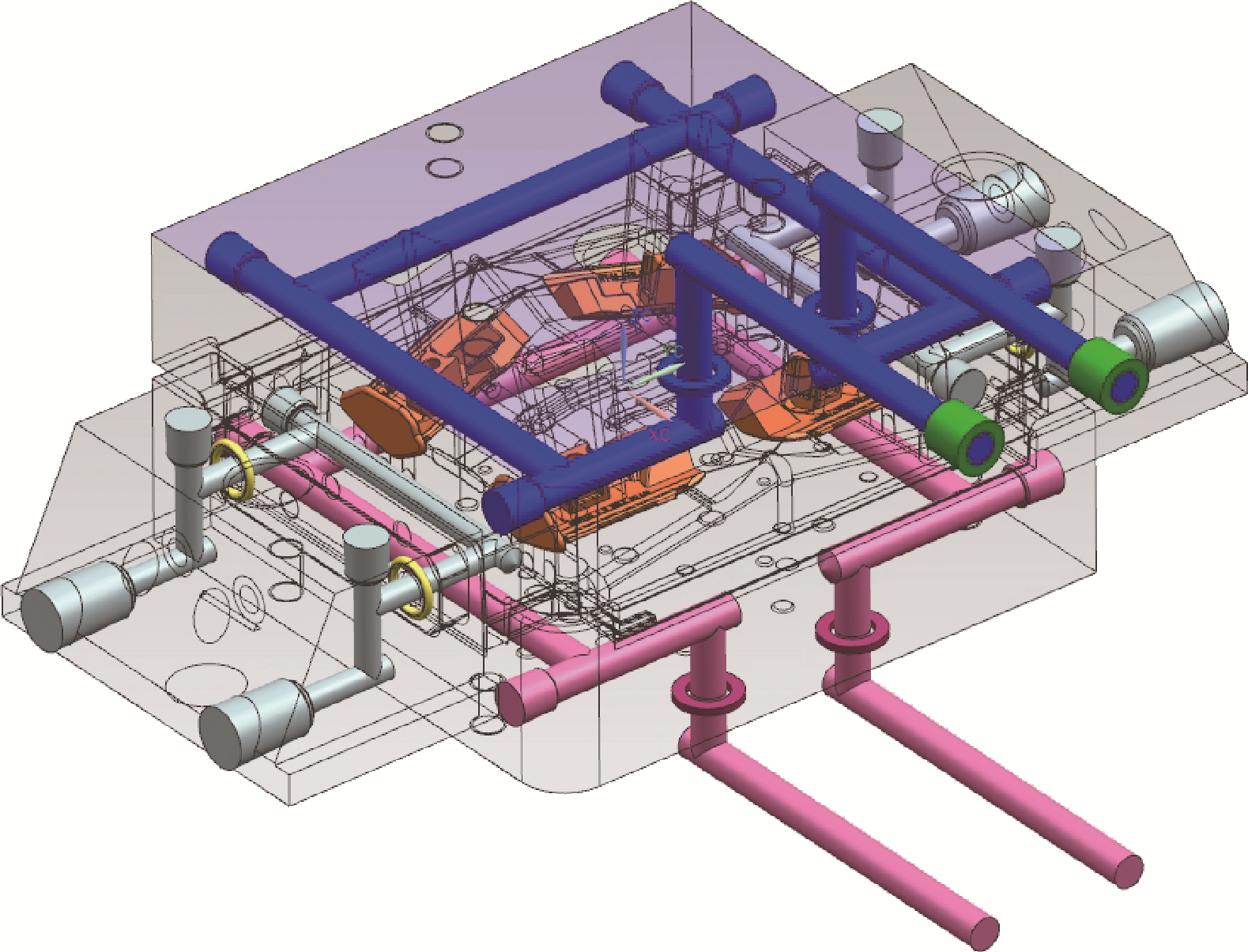

图14 冷却系统

Fig.14 Cooling system

参考文献 6

1	丁立刚，程国飞，魏文强，等. 带前模抽芯的S型阀室注射模具设计［J］. 中国塑料，2020，34（8）：95⁃100.
	DING L G，CHENG G F，WEI W Q，et al. Design of Front Mold Core Pulling Injection Mold with S⁃type Valve Chamber［J］. China Plastics，2020，34（8）：95⁃100.
2	温煌英. 基于动定模斜抽芯的电动剃须刀壳精密注射模设计［J］. 模具制造，2020，20（8）：46⁃49.
	WEN H Y. Design of Precision Injection Mold for the Electric Shaver Case Based on Moving and Fixed Mold and Slanting Core⁃pulling［J］. Die & Mould Manufacture，2020，20（8）：46⁃49.
3	徐勇军，何显运. 动定模双抽芯的制冰机支架注射模具设计［J］. 工程塑料应用，2018，46（4）：86⁃90.
	XU Y J，HE X Y. Injection Mould Design for Ice Maker Bracket with Double Core Pulling of Fixed and Moving Mould［J］. Engineering Plastics Application，2018，46（4）：86⁃90.
4	刘庆东. 前模滑块注射模设计［J］. 中国塑料，2015，29（9）：100⁃103.
	LIU Q D. Design of the Slide on Stationary Mould Fixed Half［J］. China Plastics，2015，29（9）：100⁃103.
5	张维合. 定模侧抽芯热流道深腔注射模设计［J］. 模具制造，2011，11（5）：73⁃75.
	ZHANG W H. Design of Fixed Mold Side Core⁃pulling Hot Runner Injection Mold with Deep Cavity［J］. Die & Mould Manufacture，2011，11（5）：73⁃75.
6	李勇. 塑料注塑模具经典结构180例［Ｍ］北京：机械工业出版社，2009：8⁃268.
