智能热水壶主体复杂抽芯及随形水路注塑模设计

doi:10.19491/j.issn.1001-9278.2022.06.021

中国塑料 ›› 2022, Vol. 36 ›› Issue (6): 137-141.DOI: 10.19491/j.issn.1001-9278.2022.06.021

智能热水壶主体复杂抽芯及随形水路注塑模设计

胥永林¹, 张维合¹(), 冯国树², 宋东阳², 杜海², 王靖², 魏海涛²

^1.广东科技学院机电工程学院，广东东莞 523000
^2.广东华睿智连电子科技有限公司，广东东莞 523777

收稿日期:2022-01-21 出版日期:2022-06-26 发布日期:2022-06-27
通讯作者: 张维合（1964—），男，教授，从事模具教学与研究，allenzhang0628@126.com
E-mail:allenzhang0628@126.com
基金资助:
年东莞市企业科技特派员项目《3D打印随形水路技术在注塑模具中的应用》(20201800500612)

Design of injection mold with complex core pulling and conformal cooling channel for smart kettle shell

XU Yonglin¹, ZHANG Weihe¹(), FENG Guoshu², SONG Dongyang², DU Hai², WANG Jing², WEI Haitao²

^1.GuangDong University of Science & Technology，Dongguan 523000，China
^2.Guangdong Huaris Electronic Technology Co，Ltd，Dongguan 523777，China

Received:2022-01-21 Online:2022-06-26 Published:2022-06-27
Contact: ZHANG Weihe E-mail:allenzhang0628@126.com

摘要/Abstract

摘要：

根据智能热水壶主体结构特点和技术要求设计了一副复杂侧向抽芯及随形水路注塑模具。模具采用顺序侧向抽芯及延时侧向抽芯机构，有效改善了包紧力大、脱模困难塑件的注塑模具结构。定模型芯和动模型芯采用3D打印随形水路，有效改善了熔体热量多、成型零件温差大、温度高注塑模具的温度控制系统。模具采用了多项先进的创新技术，成型零件温差降低了50 %，注射成型周期缩短了约18 %，塑件变形量减小了75 %，尺寸精度提高了2级，达到了MT3（GB/T 14486—2008）。试模一次成功，成型塑件的外观质量和尺寸精度均达到了设计要求。

关键词: 智能热水壶主体, 注塑模具, 顺序侧向抽芯, 延时侧向抽芯, 随形水路

Abstract:

Based on the structural characteristics and technical requirements of the smart kettle shell， an injection mold with a complex core?pulling mechanism and a conformal cooling channel was designed. The structure of this injection mold with a large wrapping force and difficult demoulding modes was improved effectively by using a sequential lateral core?pulling mechanism and a delayed lateral core?pulling mechanism in the mold. The problems in the temperature control system， including a great amount of heat from the melt， a large temperature difference in the formed parts， and a high mold temperature， were solved using the 3D?printing conformal cooling channels. The temperature difference of the mold was reduced by 50 %， the injection molding cycle was shortened by about 20 %， the deformation of the plastic part was reduced by 75 %， and the dimensional accuracy was improved by two levels， reaching the MT3 grade （GB/T 14486—2008）. A one?time success was achieved for the injection?molding test. The appearance quality and dimensional accuracy of the injection?molded parts could meet the requirement of design， confirming that the mold structure was advanced and innovative.

Key words: smart kettle shell, injection mold, sequential lateral core?pulling, delayed lateral core?pulling, conformal cooling channels

中图分类号:

TQ320.66⁺2

胥永林, 张维合, 冯国树, 宋东阳, 杜海, 王靖, 魏海涛. 智能热水壶主体复杂抽芯及随形水路注塑模设计[J]. 中国塑料, 2022, 36(6): 137-141.

XU Yonglin, ZHANG Weihe, FENG Guoshu, SONG Dongyang, DU Hai, WANG Jing, WEI Haitao. Design of injection mold with complex core pulling and conformal cooling channel for smart kettle shell[J]. China Plastics, 2022, 36(6): 137-141.

图/表 5

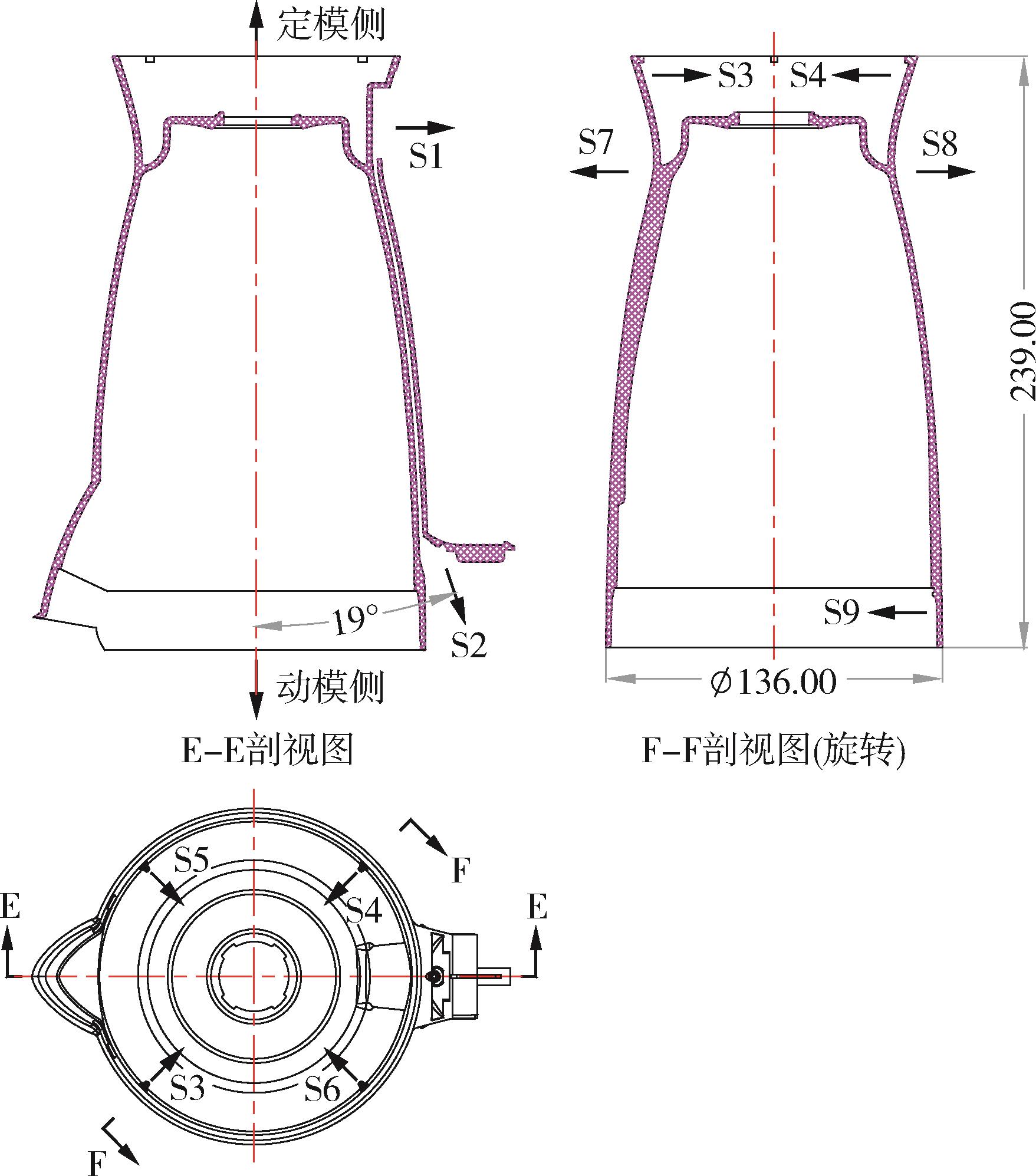

图1 智能热水壶主体塑件图（单位： mm）

Fig.1 Smart kettle shell

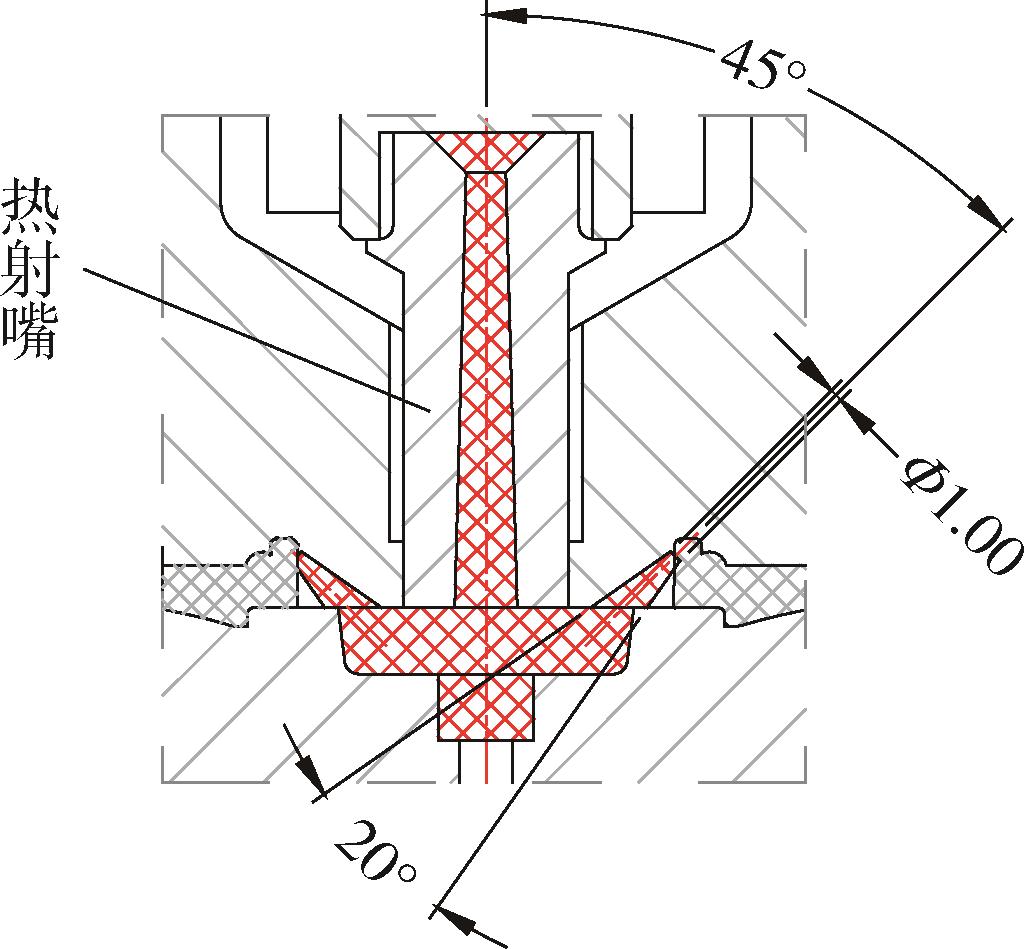

图2 模具浇注系统（单位： mm）

Fig.2 Gating system of the mold

图3 智能热水壶主体注塑模具结构图（单位： mm）

Fig.3 Injection mold stracture of the smart kettle shell

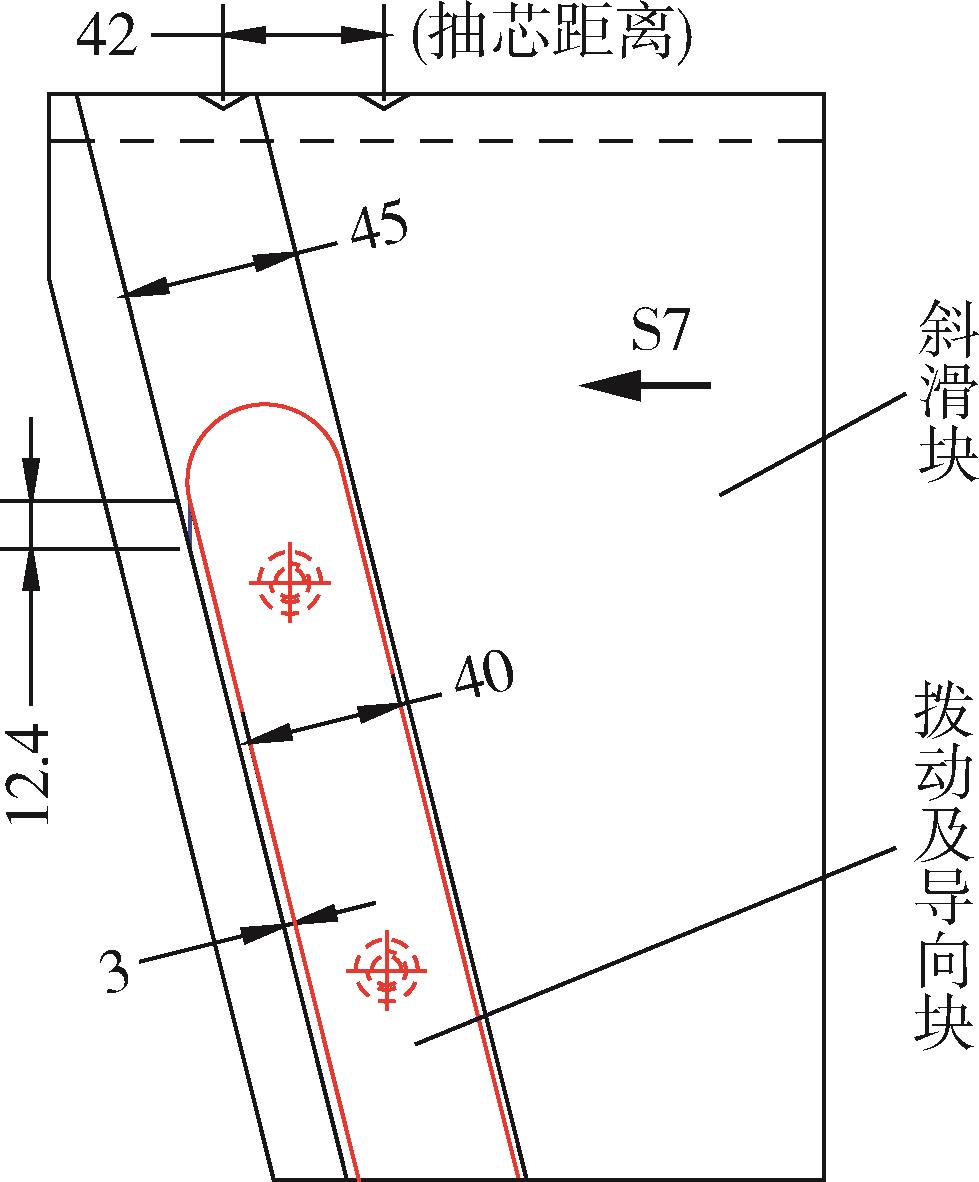

图4 模具延时侧向抽芯结构（单位： mm）

Fig.4 Delayed lateral core?pulling mechanism

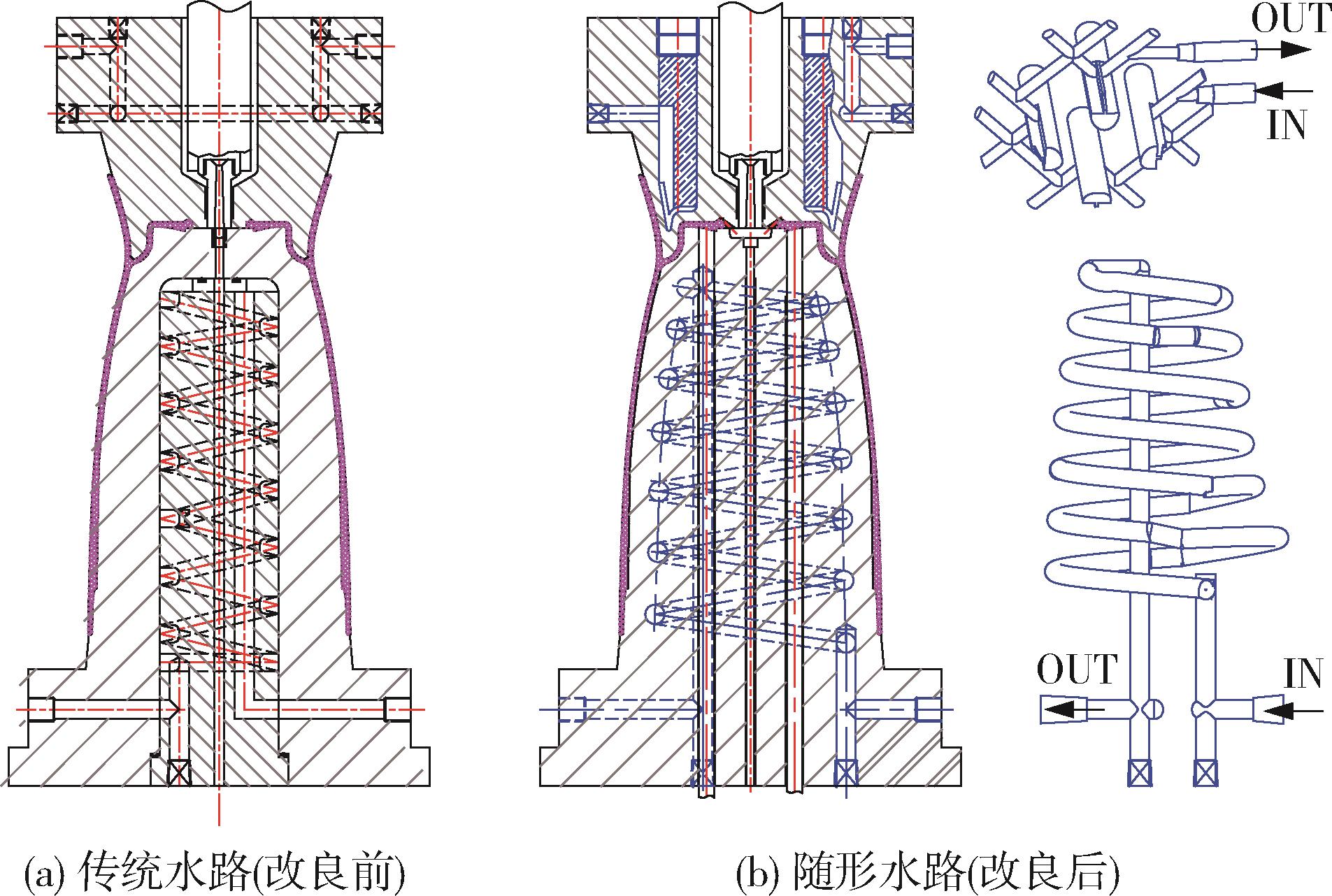

图5 模具冷却系统设计

Fig.5 Cooling system of the injection mold

参考文献 13

1	张维合.注塑模具设计实用手册［M］.第二版.北京：化学工业出版社，2019：164⁃230.
2	郝福春.关于模具行业未来发展的一点思考［J］.模具工程，2016（7）：21⁃26.
	HAO F C.Some thoughts on the future development of the mold industry［J］.Mould ＆Die Project，2016（7）：21⁃26.
3	朱宏峰，辛勇.随形冷却对车灯壳注塑成型翘曲变形影响分析［J］.塑料工业，2014，42（8）：59⁃63.
	ZHU H F， XIN Y.Analysis of the effect of conformal cooling system on warpage in automobile headlight part injection molding［J］.China Plastics Industry，2014，42（8）：59⁃63.
4	贾宇霖，袁燊喜，骆豪锋，等.滑块内置斜顶块复合抽芯机构设计［J］.模具工业，2020，46（5）：57⁃60.
	JIA Y L， YUAN S X， LUO H F，et al.Design of compound core⁃pulling mechanism with internal inclined ejecting block［J］.Die and Mold Industry，2020，46（5）：57⁃60.
5	王得胜.汽车扶手箱注射模设计［J］.模具工业，2019，45（2）：37⁃42.
	WANG D S.Design of injection mould for automobile arm rest box［J］.Die and Mold Industry，2019，45（2）：37⁃42.
6	马一恒，徐佳驹，王小新，等.基于3D打印技术的注塑模随形冷却水路设计［J］.塑料工业，2019，42（7）：43⁃46.
	MA Y H， XU J J， WANG X X，et al.Design of conformal cooling water path of injection mold based on 3D printing technology［J］.Plastic Industry，2019，42（7）：43⁃46.
7	桂艳.3D打印技术对模具行业的影响［J］.河北农机，2015（10）：41⁃42.
	GUI Y.The impact of 3D printing technology on the mold industry［J］.Hebei Farm Machinery，2015（10）：41⁃42.
8	张学军，唐思熠，肇恒跃，等.3D打印技术研究现状和关键技术［J］.材料工程，2016，44（2）：122⁃128.
	ZHANG X J， TANG S Y， ZHAO H Y，et al. Research status and key technologies of 3D printing［J］.Journal of Materials Engineering，2016，44（2）：122⁃128.
9	陈兴龙陶士庆李志奎，等.3D 打印技术在模具行业中的应用研究［J］.机械工程师，2016（1）：174⁃176.
	CHEN X L， TAO S Q， LI Z K，et al.Application of 3D printing technology in mold industry［J］.Mechanical Engineer，2016（1）：174⁃176.
10	戴安帮，袁樱诞，吴俊伟，等.基于双模式超声换能器的选择性激光熔化316L制件弹性常数无损表征研究［J］.仪器仪表学报，2021，42（6）：95⁃102.
	DAI A B， YUAN M D， WU J W，et al.Nondestructive characterization of elastic constants for 316L parts by selective laser melting based on dual⁃mode ultrasonic transducer［J］.Chinese Journal of Scientific Instrument，2021，42（6）：95⁃102.
11	史玉升，闫春泽，魏青松，等.选择性激光烧结3D打印用高分子复合材料［J］.中国科学信息科学 2015，45（2）：204⁃211.
	SHI Y S， YAN C Z， WEI Q S，et al.Polymer based composites for selective laser sintering 3D printing technology［J］.Science in China Information Sciences，2015，45（2）：204⁃211.
12	M Yoshino J ShinozukaT Obikawa.Sheet steel lamination for rapid manufacturing［J］.Journal of Materials Processing Technology，1999，s89⁃90（99）：171⁃176.
13	Ferreira A MateusJ C.Studies of rapid soft tooling with conformal cooling channels for plastic injection moulding［J］.Journal of Materials Processing Technology，2003，142（2）：508⁃516.
