汽车后视镜座大型精密注塑模设计

doi:10.19491/j.issn.1001-9278.2020.06.014

中国塑料 ›› 2020, Vol. 34 ›› Issue (6): 87-91.DOI: 10.19491/j.issn.1001-9278.2020.06.014

汽车后视镜座大型精密注塑模设计

刘方方(), 张维合

广东科技学院，广东东莞 523000

收稿日期:2020-01-06 出版日期:2020-06-26 发布日期:2020-06-26
基金资助:
年度广东科技学院“高校重大科研成果培育计划”项目(GKY?2019CQYJ?12)

Design of Large Precision Injection Mold for Rearview Mirror Base of Automobile

Fangfang LIU(), Weihe ZHANG

Guangdong University of Science & Technology, Dongguan 523000，China

Received:2020-01-06 Online:2020-06-26 Published:2020-06-26
Contact: Fangfang LIU E-mail:liufangfang_82@126.com

摘要/Abstract

摘要：

针对汽车后视座结构特点和以前模具在注射成型过程中存在的问题，对模具结构做了优化设计。通过采用先进的预变形技术，成功解决了塑件成型后翘曲变形问题。通过模流分析，确定了先进合理的浇注系统，成功避免了填充不良、熔接痕等成型缺陷。通过采用定模隧道抽芯、动模斜向抽芯以及斜顶延迟抽芯等多种侧向抽芯机构，成功解决了成型塑件的脱模困难。模具采用网格式及倾斜式冷却水道，成型周期由35 s缩短至30 s，大大提高了模具的生产效率。

关键词: 汽车后视座, 注塑模具, 预变形技术, 模流分析, 斜顶延迟抽芯

Abstract:

Aiming at the structural characteristics of the rearview mirror base of automobile as well as the problems occurring in their molding process, an optimization design was carried out for the mold structure. The problem of warpage deformation after plastic forming was solved with a pre?deformation technology. A reasonable and advanced pouring system was determined through the use of mold flow analysis, and the demolding problem was also solved by use of fixed?mode tunnel core, moving mode oblique core and the delayed pulling of diagonal push rod. By using a mesh format and a tilting cooling channel, the molding cycle was shortened from 35 s to 30 s.

Key words: rearview mirror base of automobile, injection mold, pre?deformation technology, molding analysis, delayed pulling of diagonal push rod

中图分类号:

TQ 320.66⁺2

刘方方, 张维合. 汽车后视镜座大型精密注塑模设计[J]. 中国塑料, 2020, 34(6): 87-91.

Fangfang LIU, Weihe ZHANG. Design of Large Precision Injection Mold for Rearview Mirror Base of Automobile[J]. China Plastics, 2020, 34(6): 87-91.

图/表 10

图1 汽车后视镜座零件图

Fig.1 The rearview mirror base of automobiles

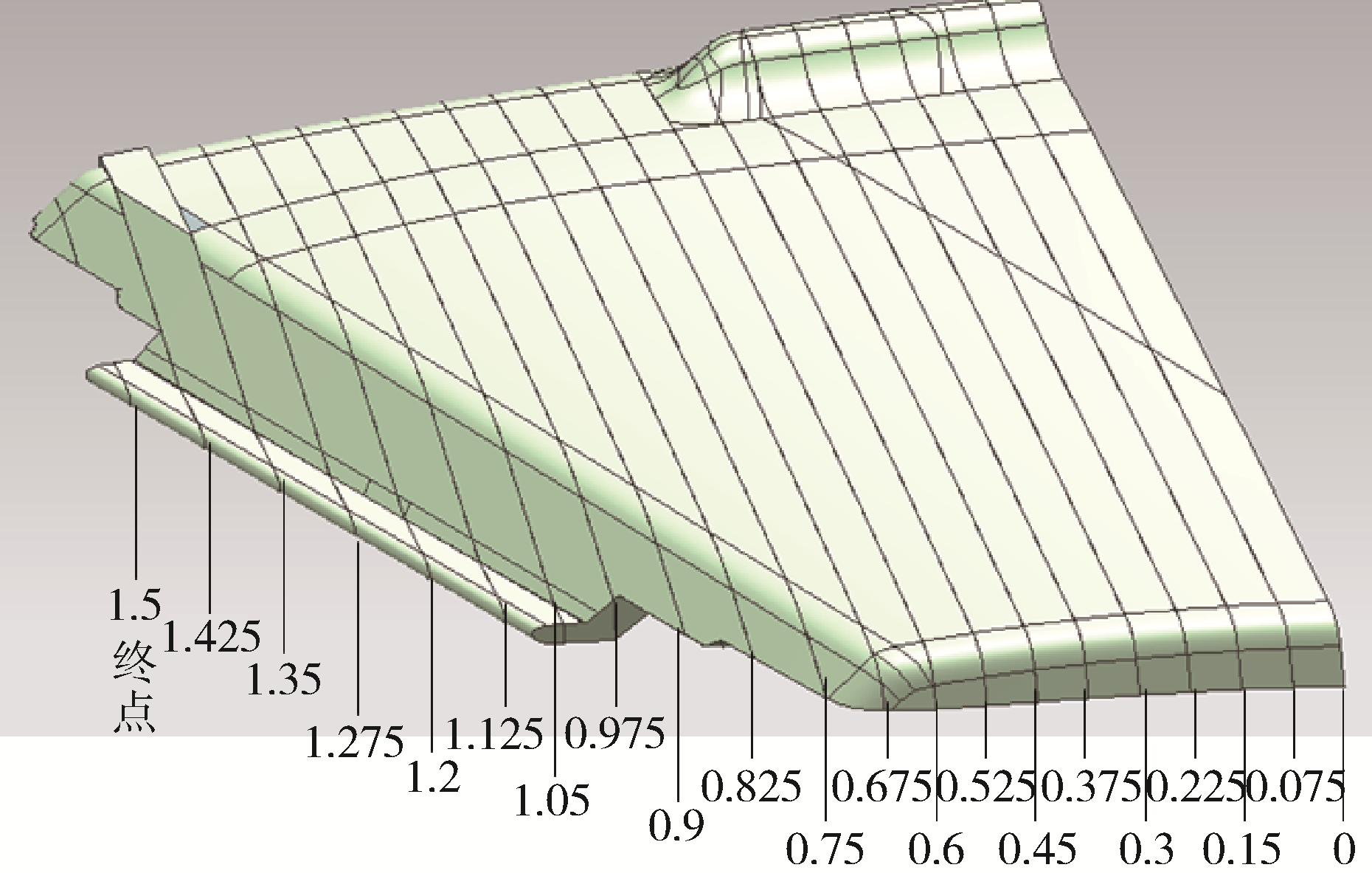

图2 预变形技术

Fig.2 Pre?deformation technology

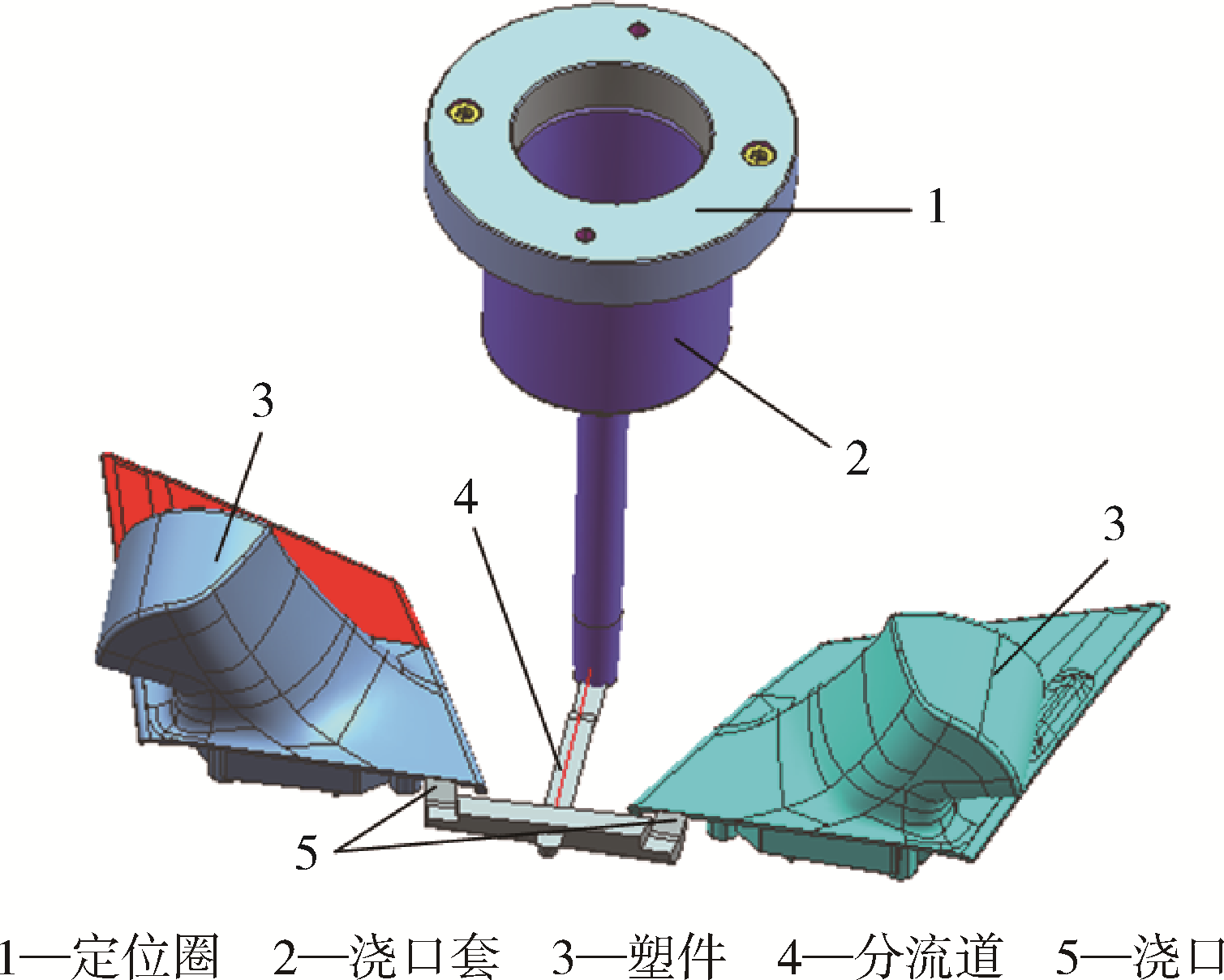

图3 汽车后视镜座浇注系统设计

Fig.3 The gating system of molds

图4 汽车后视镜座模流分析

Fig.4 The mold flow analysis

图5 汽车后视镜座模具结构图

Fig.5 The injection mold stracture of the rearview mirror base of automobiles

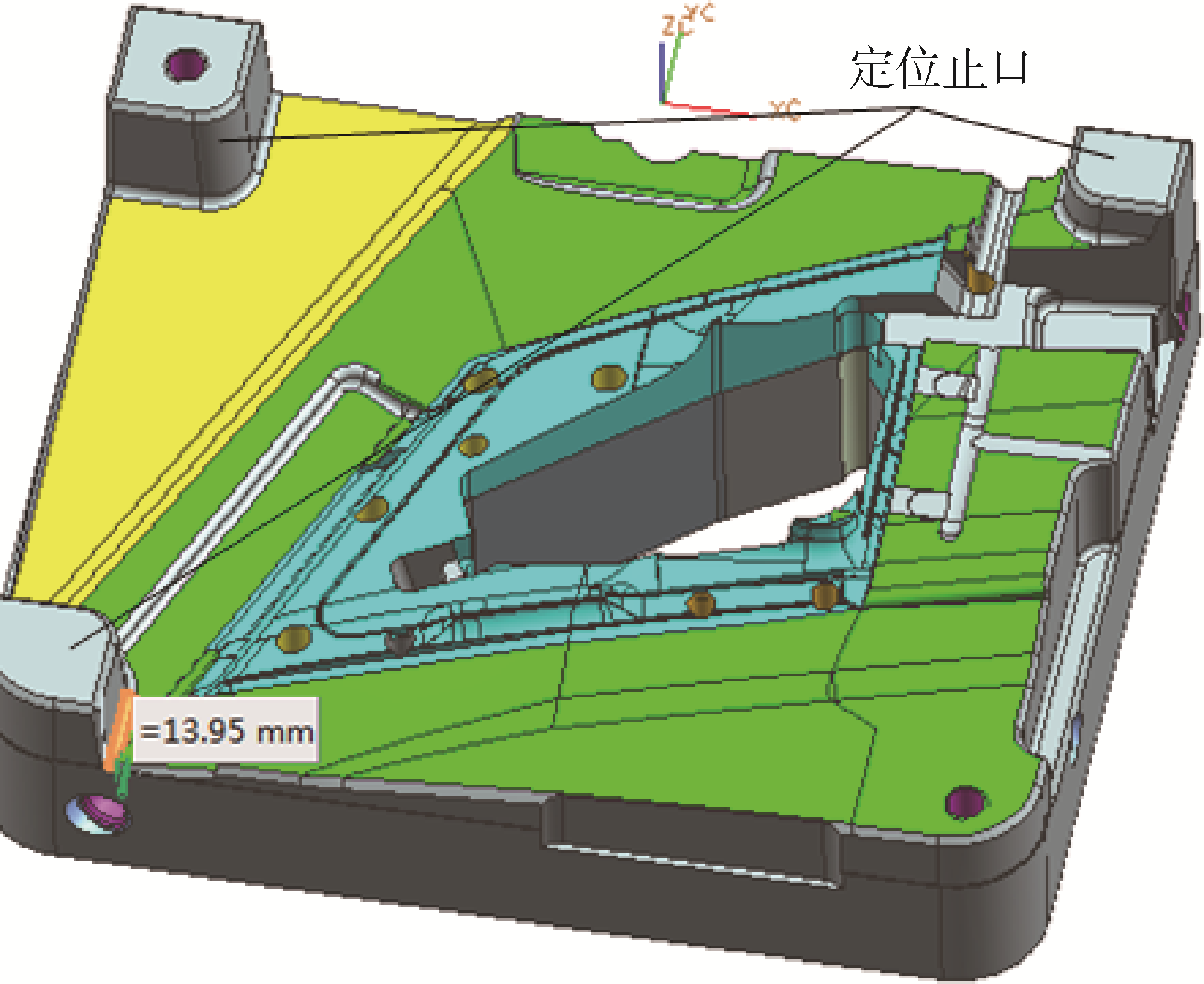

图6 定位止口设计

Fig.6 The mold positioning system

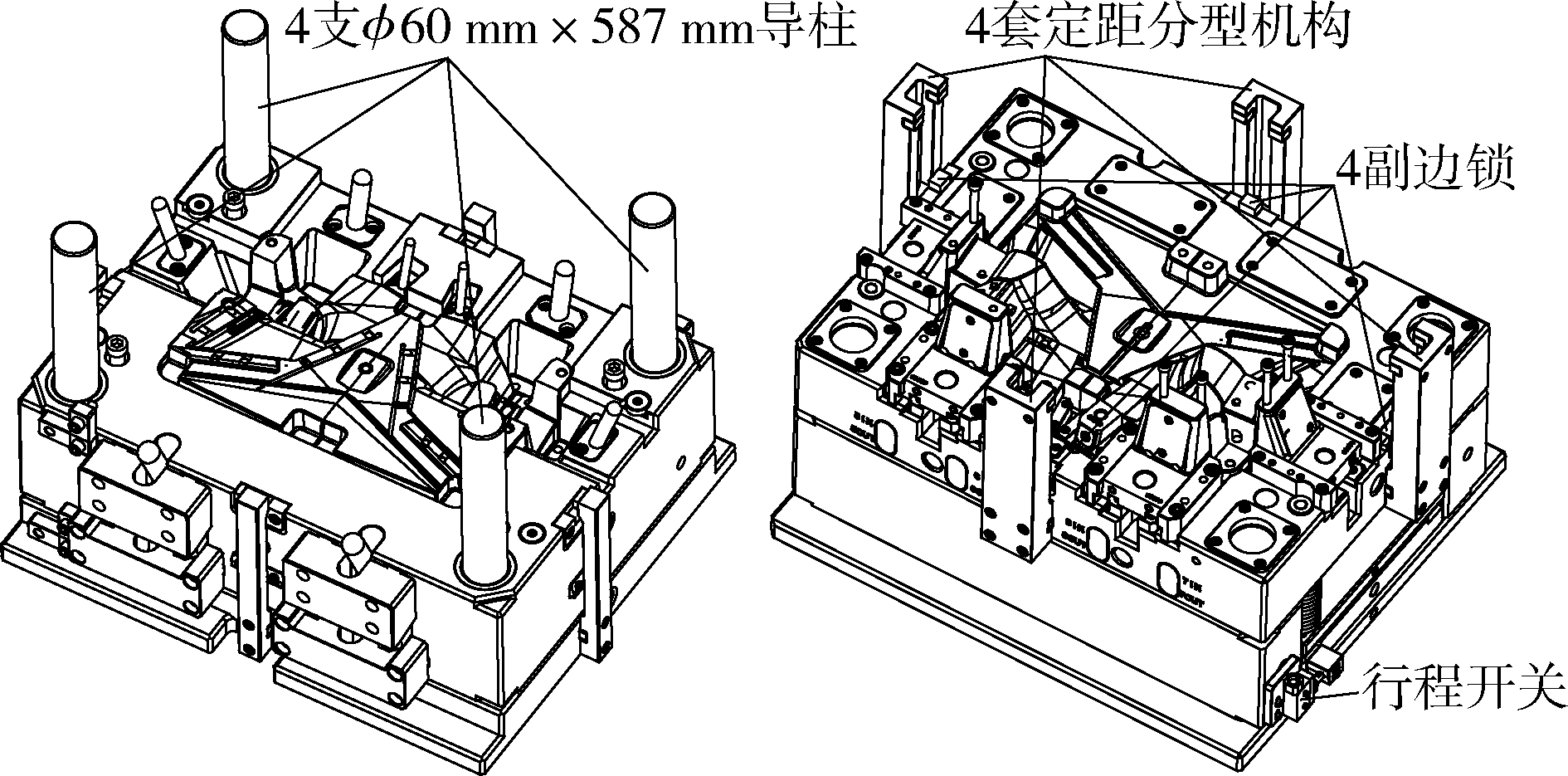

图7 汽车后视镜座模具立体图

Fig.7 Stereogram of mold

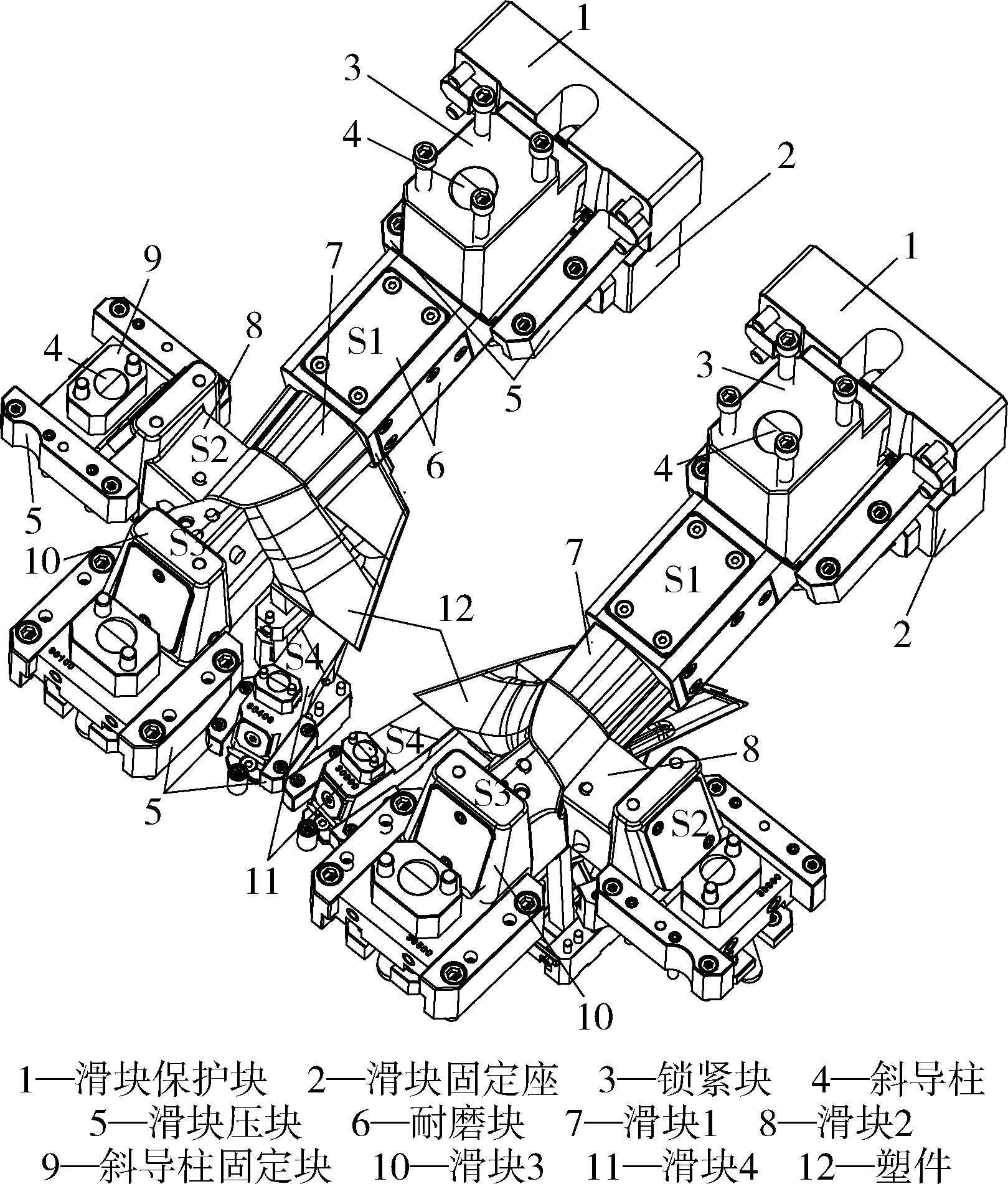

图8 “斜导柱+滑块”外侧向抽芯机构

Fig.8 The side core?pulling mechanism

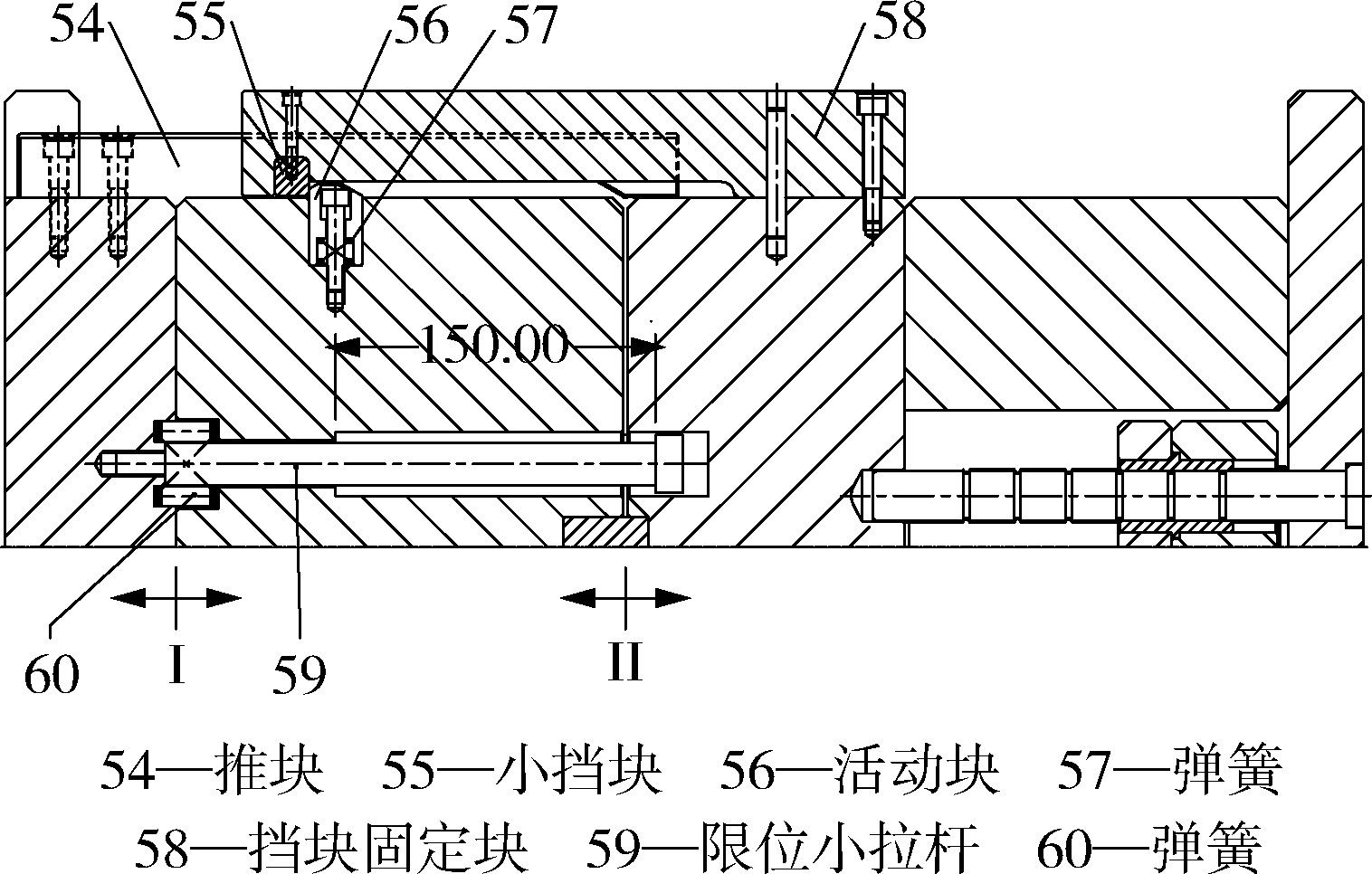

图9 模具定距分型机构

Fig.9 The fixed distance division mechanism

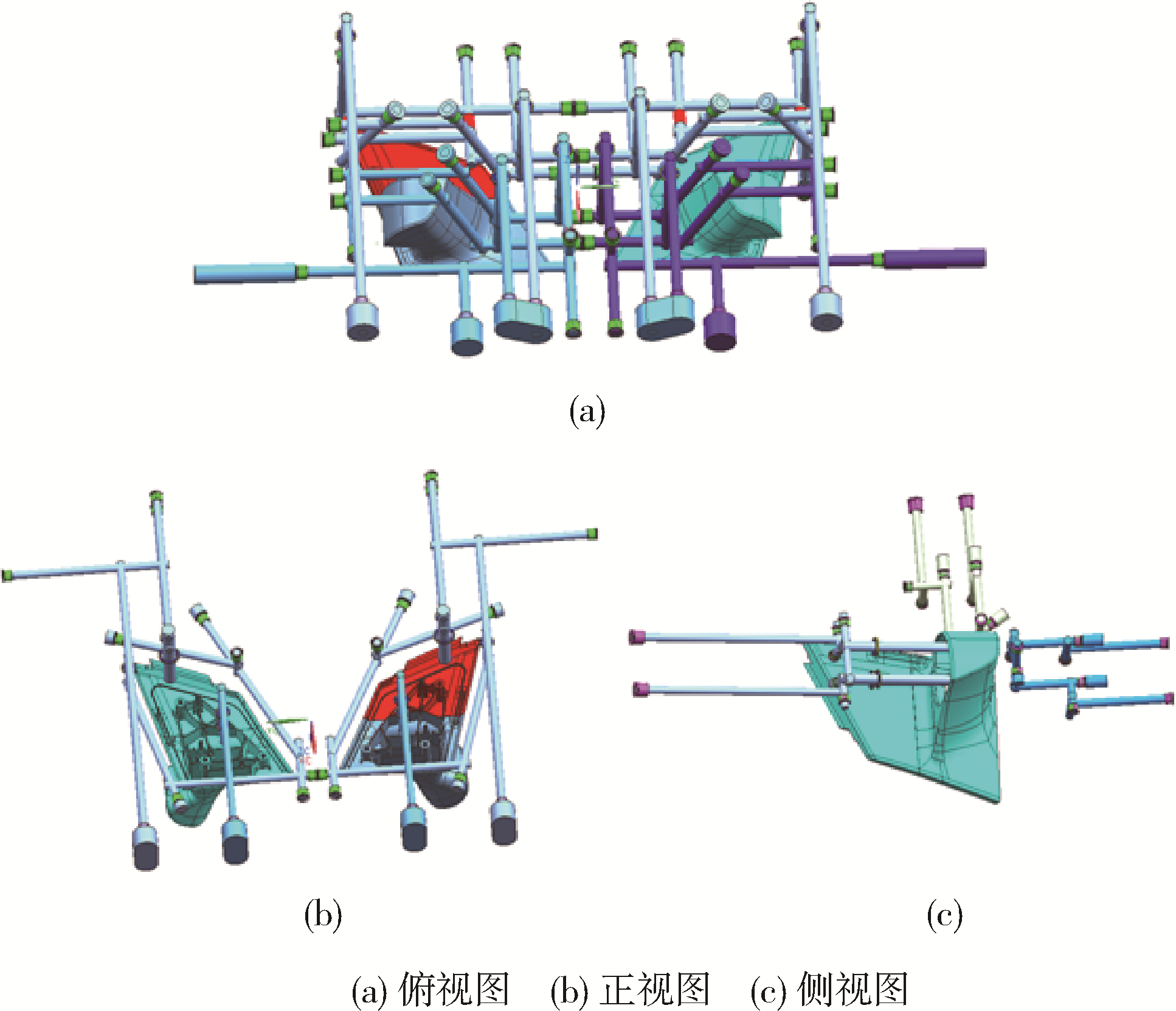

图10 汽车后视镜座注塑模具冷却系统系统

Fig.10 Temperature control system

参考文献 8

1	张维合.注射模具设计实用手册[M].北京：化学工业出版社，2011:112⁃177.
2	张维合.汽车注射模具设计要点与实例［M］. 北京：化学工业出版社，2016:23⁃45.
3	张维合. 基于顺序阀热流道技术汽车导流板注射模设计［J］.塑料科技，2018，46(12): 100⁃105.
	ZHANG W H. Design of Injection Mold Based on SVG Hot Runner for Automobile Deflector［J］. Plastic Science and Technology，2018，46(12): 100⁃105.
4	张维合.汽车前门地图袋低压双层注塑模设计［J］.塑料工业，2017,45（6）：60⁃65.
	ZHANG W H.Design of Low ⁃ pressure Double ⁃ layer Injection Mold for Deckel Fuer Tuerablagekasten of car［J］. China Plastics Industry，2017,45（6）：60⁃65.
5	万鹏程.汽车保险杠注射模浇注系统设计与成型参数优化［M］.昆明理工大学出版社，2011,58⁃75.
6	沈忠良，郑子军，肖国华,等.汽车中控面板IMD成组模具设计［J］. 工程塑料应用，2017,45（1）：70⁃75.
	SHEN Z L，ZHEN Z J，XIAO G H，et al.Design of IMD Group Mould for Central Control Panel in Automobile［J］.Engineering Plastics Appication，2017，45(1): 70⁃75.
7	张维合. 汽车中央装饰件顺序阀热流道二次顶出注塑模设计［J］. 工程塑料应用，2018,46（7）：87⁃91.
	ZHANG W H. Design of Injection Mold of SVG and Secondary Ejection for Automotive Central Decoration［J］. Engineering Plastics Appication，2017，46(7): 87⁃91.
8	张维合. 汽车后背门护板热流道大型注塑模设计［J］.中国塑料，2019,33（5）：102⁃108.
	ZHANG W H. Design of Large and Hot Runner Injection mold for the Rear Door of Automobile［J］.China Plastics，2019,33（5）：102⁃108.
