壳聚糖/壳聚糖接枝氧化石墨烯复合气凝胶的制备及性能研究

doi:10.19491/j.issn.1001-9278.2022.09.005

中国塑料 ›› 2022, Vol. 36 ›› Issue (9): 32-37.DOI: 10.19491/j.issn.1001-9278.2022.09.005

壳聚糖/壳聚糖接枝氧化石墨烯复合气凝胶的制备及性能研究

陈淑花(), 任子萌, 孙婷婷

大连大学环境与化学工程学院，辽宁大连 116622

收稿日期:2022-05-05 出版日期:2022-09-26 发布日期:2022-09-26
作者简介:陈淑花（1976—），女，副教授，主要从事功能材料的研发，chensh1976@126.com

Preparation and properties of chitosan/chitosan⁃grafted⁃graphene oxide composite aerogels

CHEN Shuhua(), REN Zimeng, SUN Tingting

College of Environment and Chemical Engineering，Dalian University，Dalian 116622，China

Received:2022-05-05 Online:2022-09-26 Published:2022-09-26

摘要/Abstract

摘要：

以壳聚糖（CS）和壳聚糖接枝氧化石墨烯（CS⁃g⁃GO）为主要原料，通过真空冷冻干燥技术分别制备了CS气凝胶和CS/CS⁃g⁃GO复合气凝胶吸附膜，并通过扫描电子显微镜、红外光谱仪和接触角测量仪等对吸附膜的性能进行了测试和表征，结果表明，CS/CS⁃g⁃GO复合气凝胶的接触角较纯CS大，亲水基团减少；当CS⁃g⁃GO和CS质量比（WCS⁃g⁃GO∶WCS）为100∶1 556、CS⁃g⁃GO的接枝率为76.04 %时制备的复合气凝胶吸附膜对细颗粒物（PM2.5）过滤效率可达到94.1 %；与CS气凝胶相比，过滤效率提高了4.4 %。

关键词: 壳聚糖, 壳聚糖接枝氧化石墨烯, 气凝胶, 细颗粒物, 吸附

Abstract:

The adsorption films based on chitosan （CS）/chitosan⁃g⁃graphene oxide （CS⁃g⁃GO） composite aerogels were prepared through vacuum freeze⁃drying at different mass ratios of two raw materials， and their physical and chemical properties were investigated using SEM， FTIR， and contact angle meter. The results indicated that the filtration efficiency of the composite aerogels reached 94.1 % for PM2.5 filtration at a WCS mass of 0.155 6 g and a grafting rate of 76.04 wt% for CS⁃g⁃GO， which increased by 4.4 % compared to the aerogels without CS⁃g⁃GO.

Key words: chitosan, chitosan grafted graphene oxide, aerogel, fine particulate matter, adsorption

中图分类号:

TQ322.9

陈淑花, 任子萌, 孙婷婷. 壳聚糖/壳聚糖接枝氧化石墨烯复合气凝胶的制备及性能研究[J]. 中国塑料, 2022, 36(9): 32-37.

CHEN Shuhua, REN Zimeng, SUN Tingting. Preparation and properties of chitosan/chitosan⁃grafted⁃graphene oxide composite aerogels[J]. China Plastics, 2022, 36(9): 32-37.

图/表 12

实验序号	W_CS⁃g⁃GO∶W_CS
1	100∶1 273
2	100∶1 400
3	100∶1 556
4	100∶1 750

表1 CS与CS⁃g⁃GO接枝物的质量比

Tab.1 Mass ratio of CS to CS⁃g⁃GO

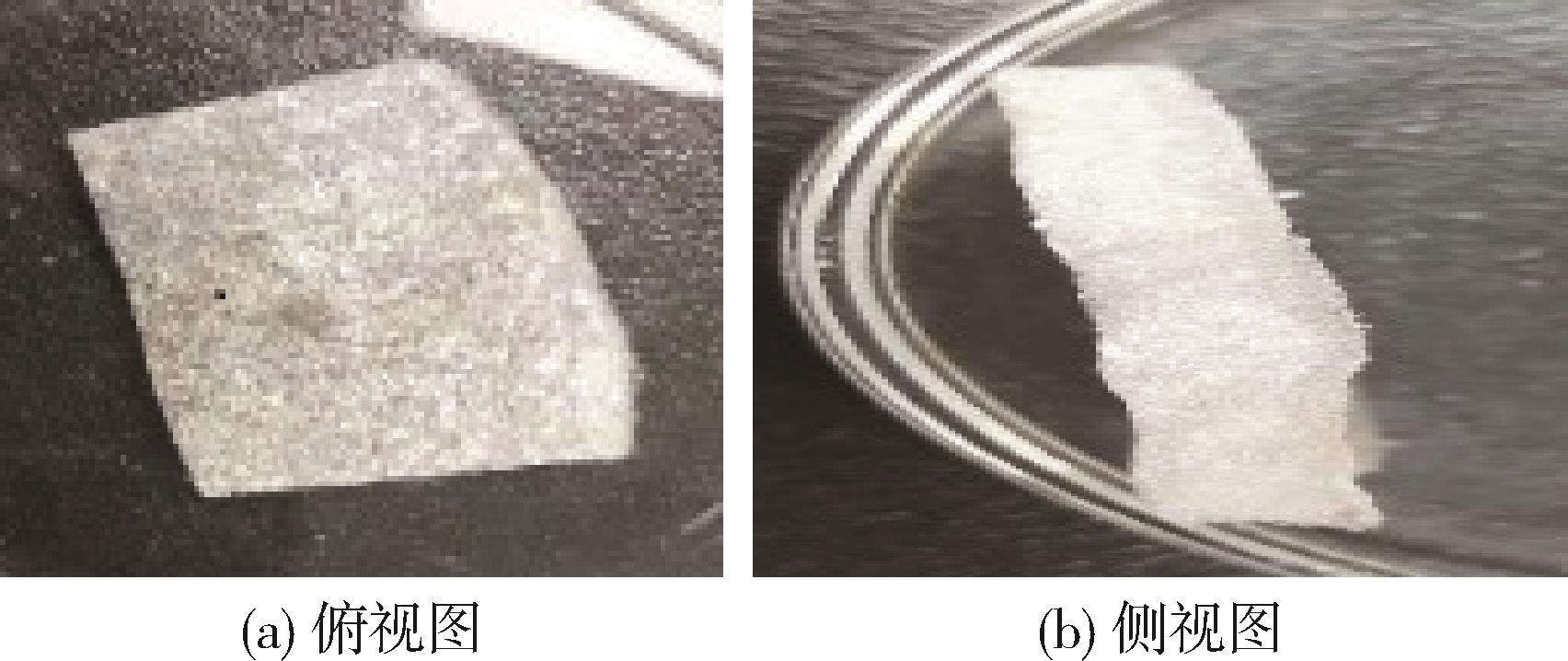

图1 制备的气凝胶样品

Fig.1 Appearance of the aerogel samples

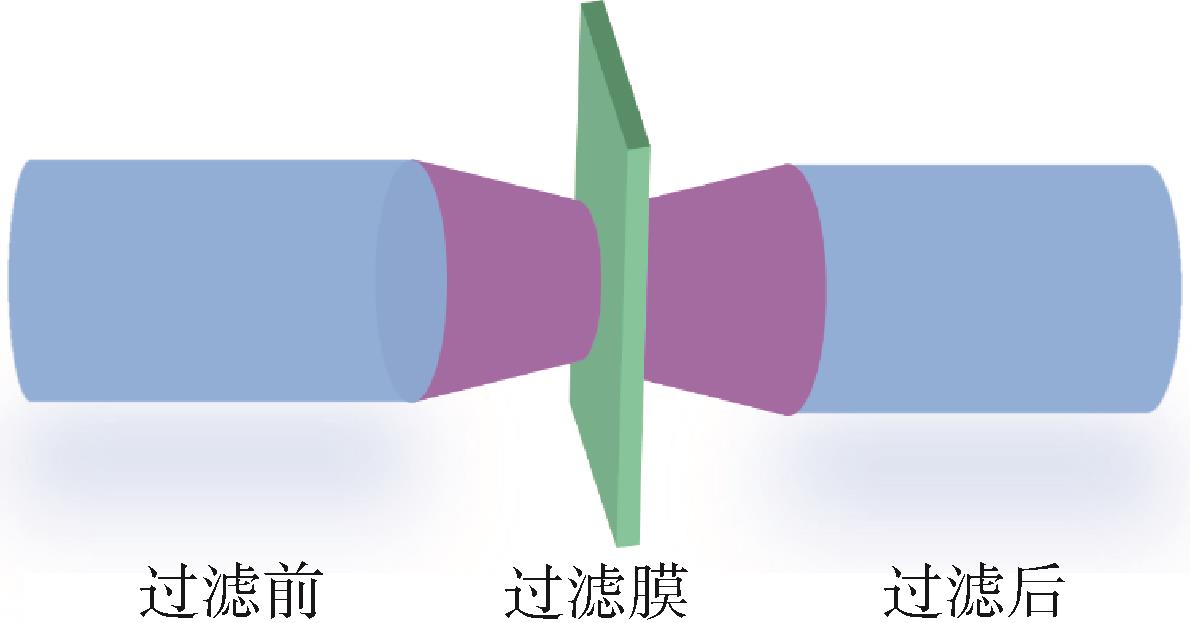

图2 过滤装置示意图

Fig.2 Schematic diagram of filter device

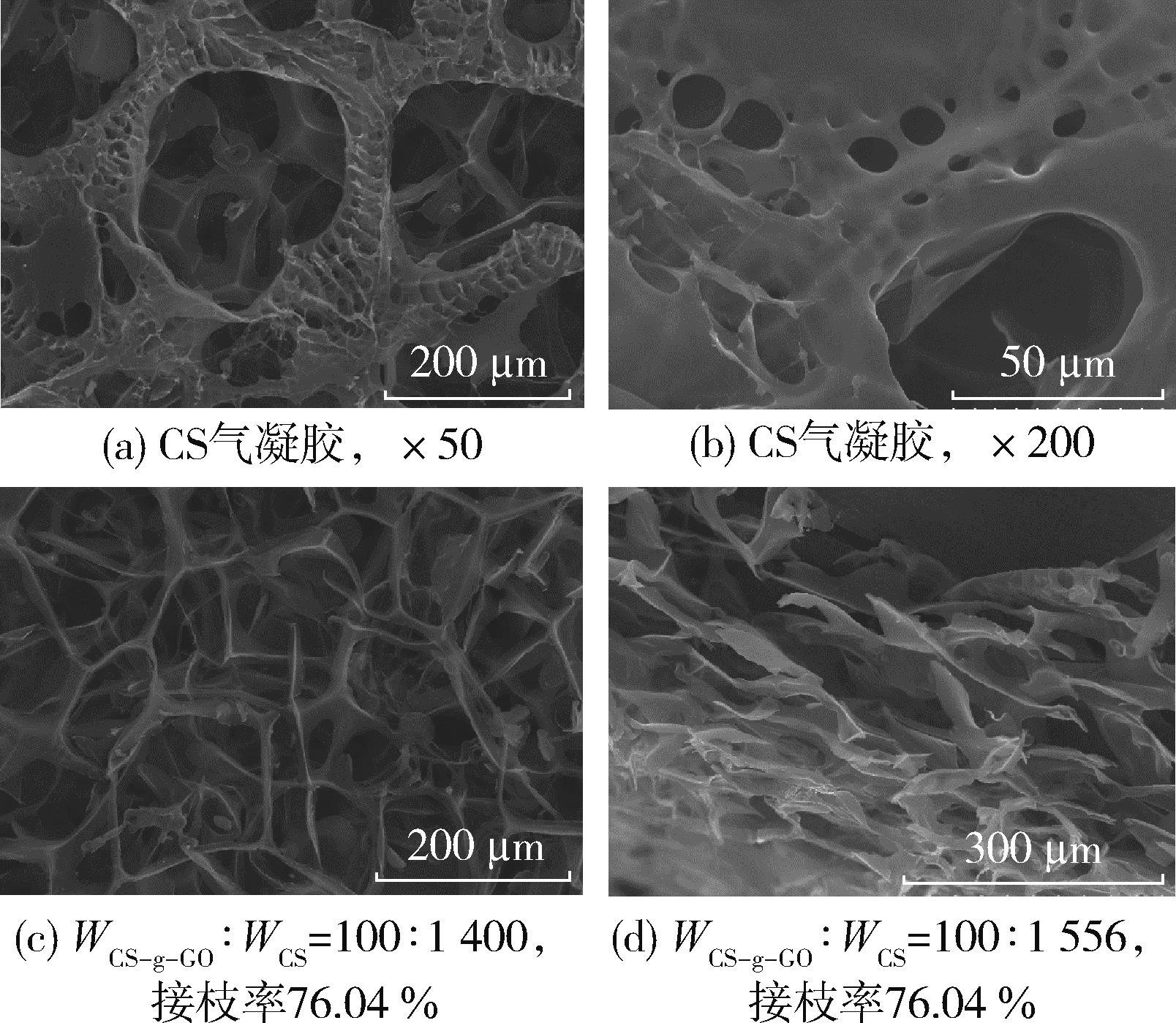

图3 不同气凝胶样品的SEM照片

Fig.3 SEM micrographs of the different aerogel samples

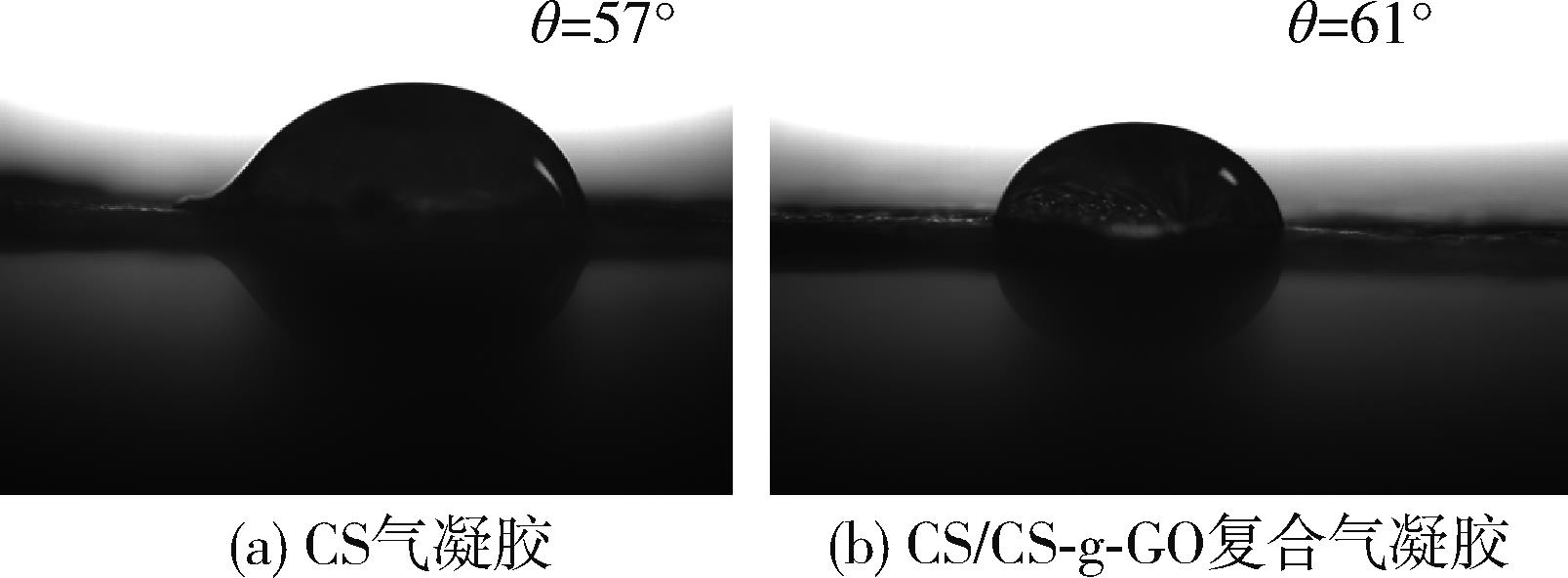

图4 CS气凝胶和CS/CS⁃g⁃GO复合气凝胶的水接触角

Fig.4 Water contact angle diagram of pure CS chitosan and CS/CS⁃g⁃GO composite aerogel

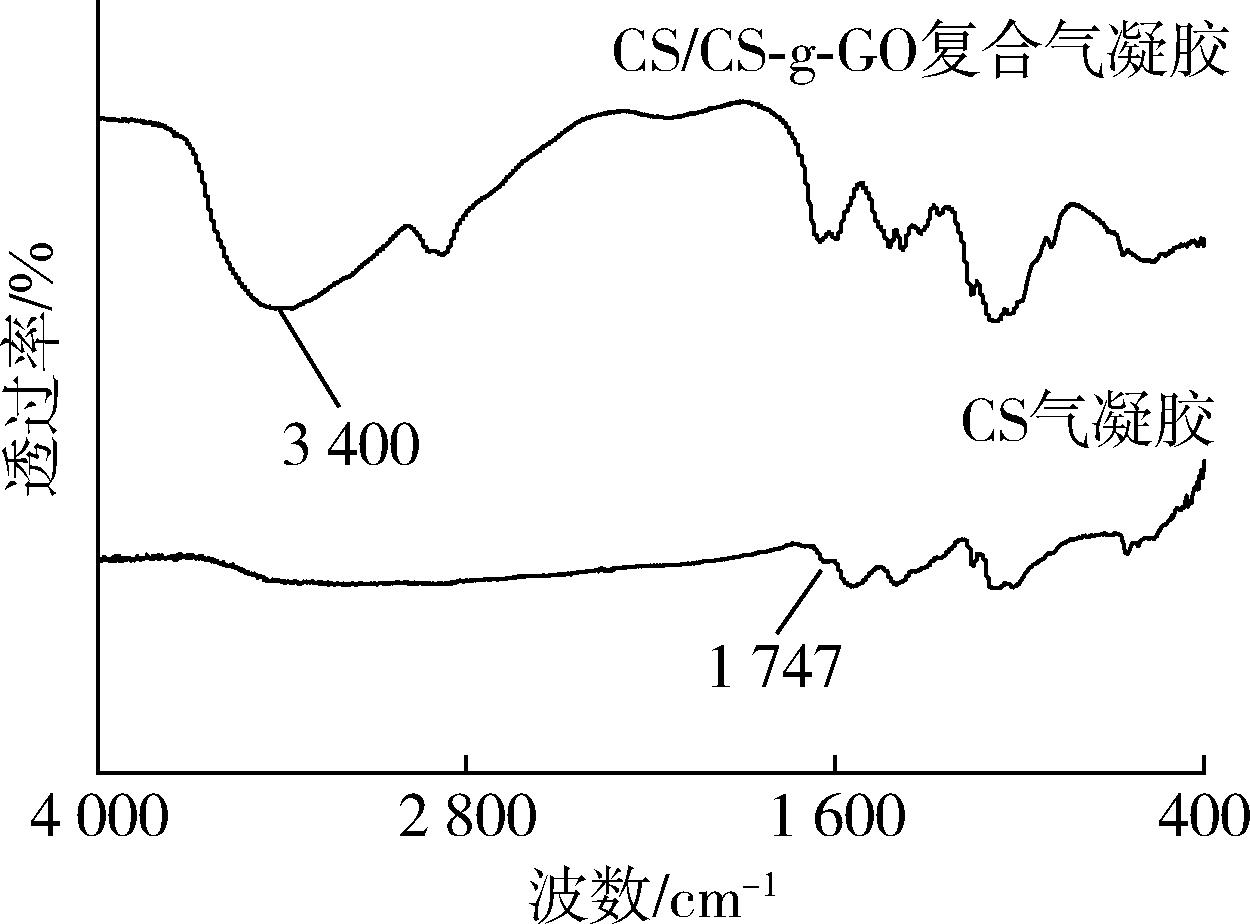

图5 CS 和CS/CS⁃g⁃GO气凝胶的FTIR谱图

Fig.5 FTIR spectrum of the CS aerogel and CS/CS⁃g⁃GO composite aerogel

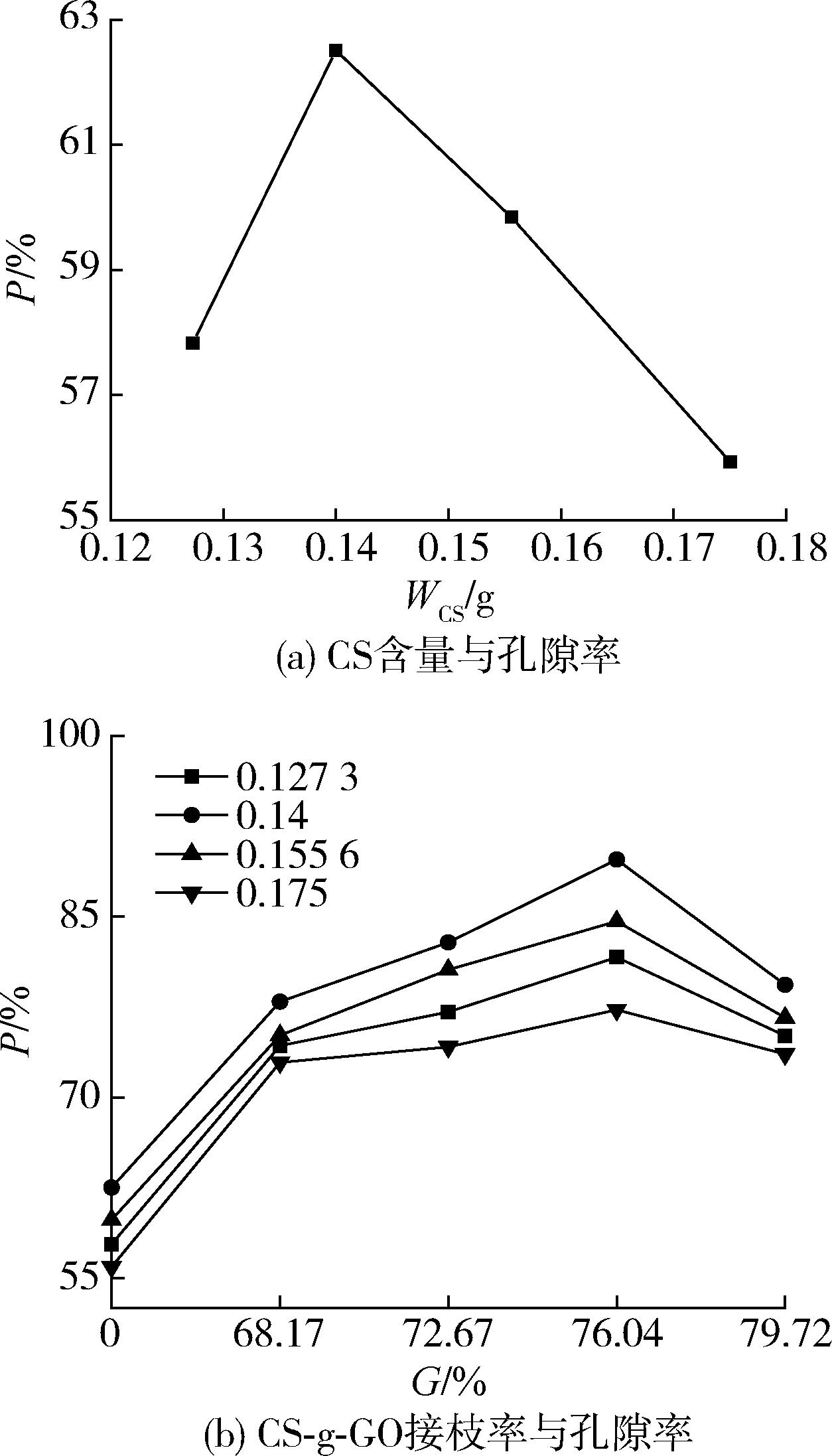

图6 CS含量和CS⁃g⁃GO接枝率对复合气凝胶孔隙率的影响

Fig.6 Effect of different chitosan content and grafting rate on the porosity of composite aerogel

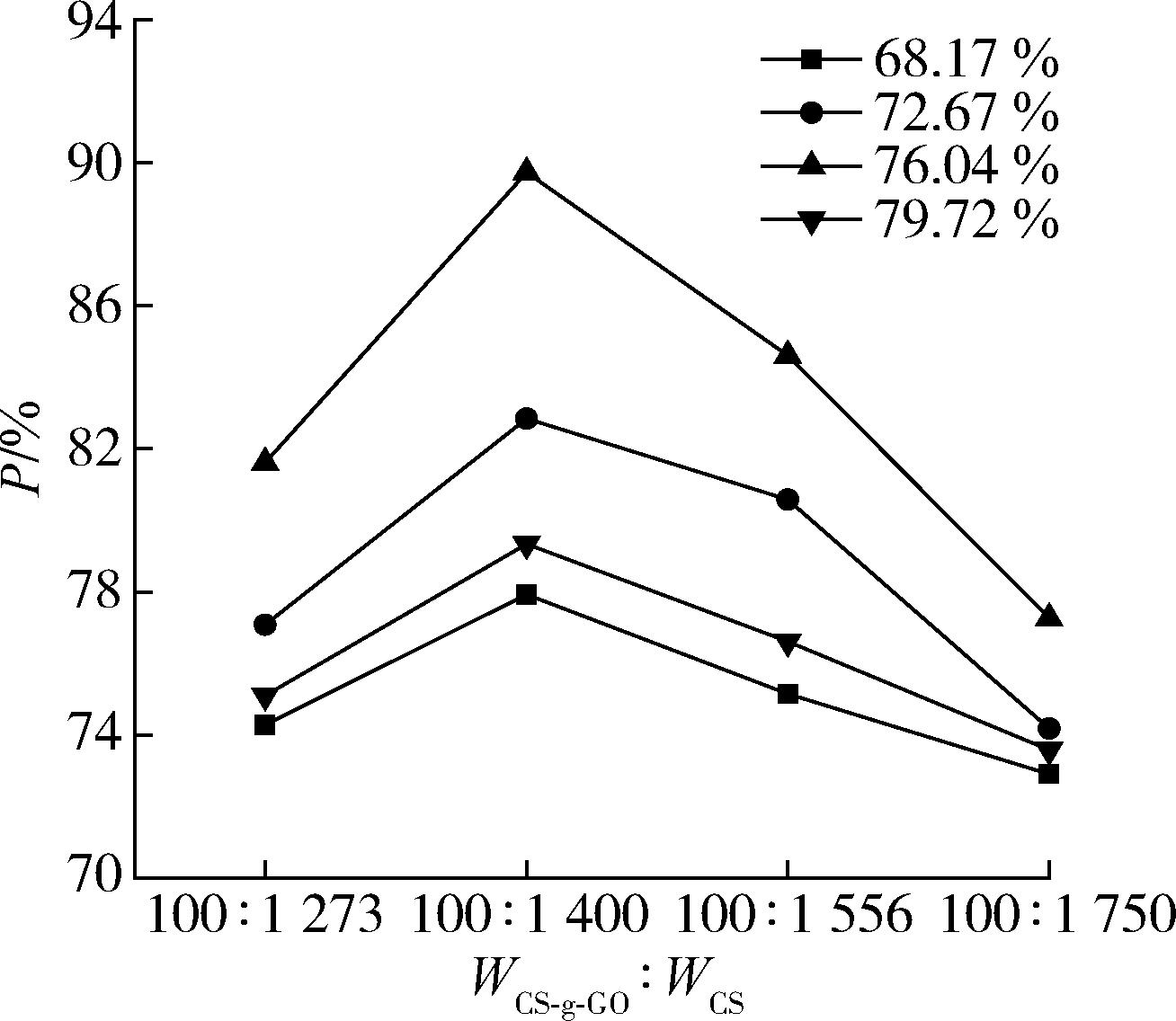

图7 不同WCS⁃g⁃GO∶WCS对复合气凝胶孔隙率的影响

Fig.7 Effect of different WCS⁃g⁃GO∶WCS on the porosity of composite aerogels

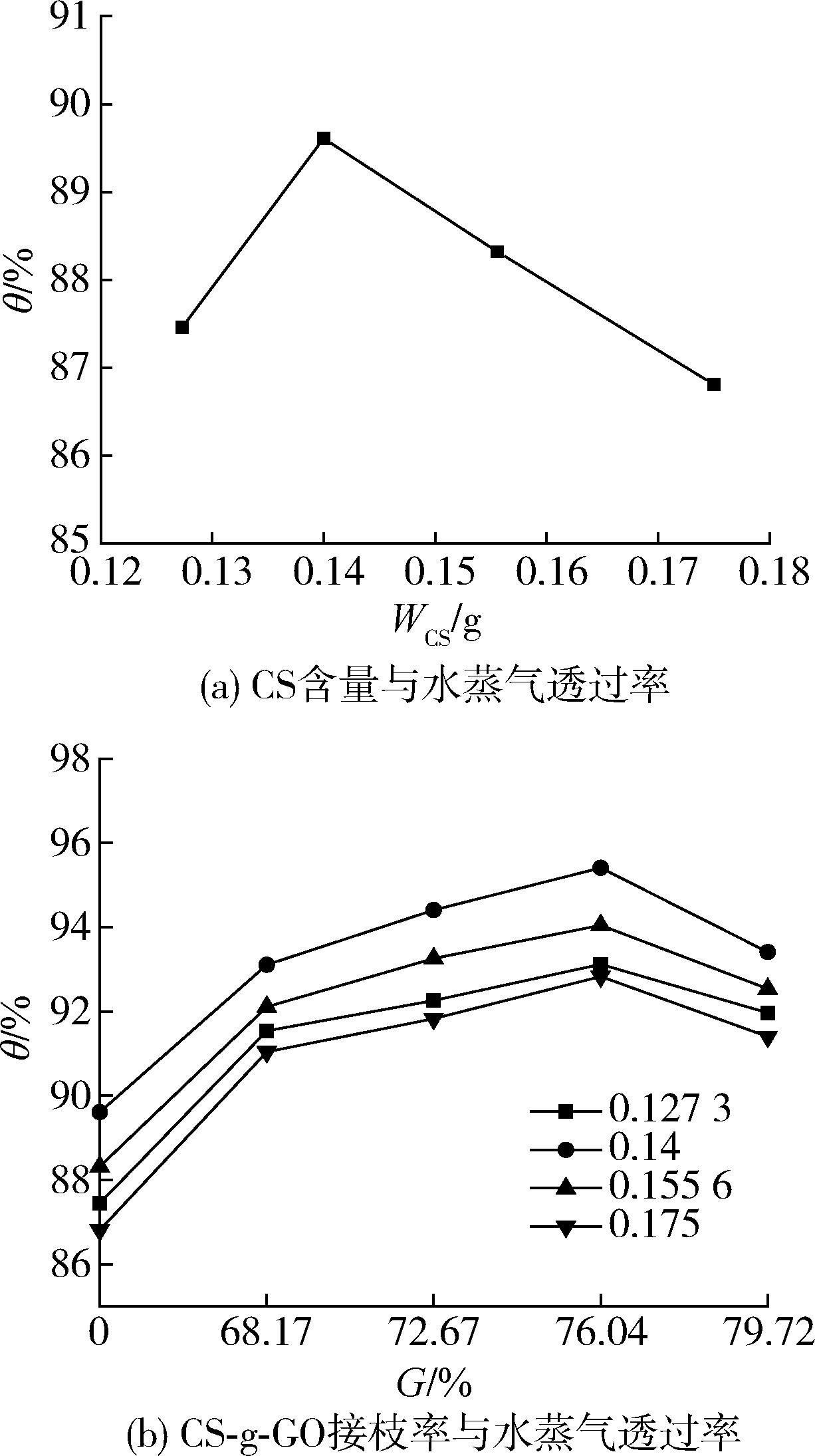

图8 CS含量和CS⁃g⁃GO接枝率对气凝胶水蒸气透过率的影响

Fig.8 Effect of different chitosan content and grafting rate on the water vapor transmission rate of aerogel

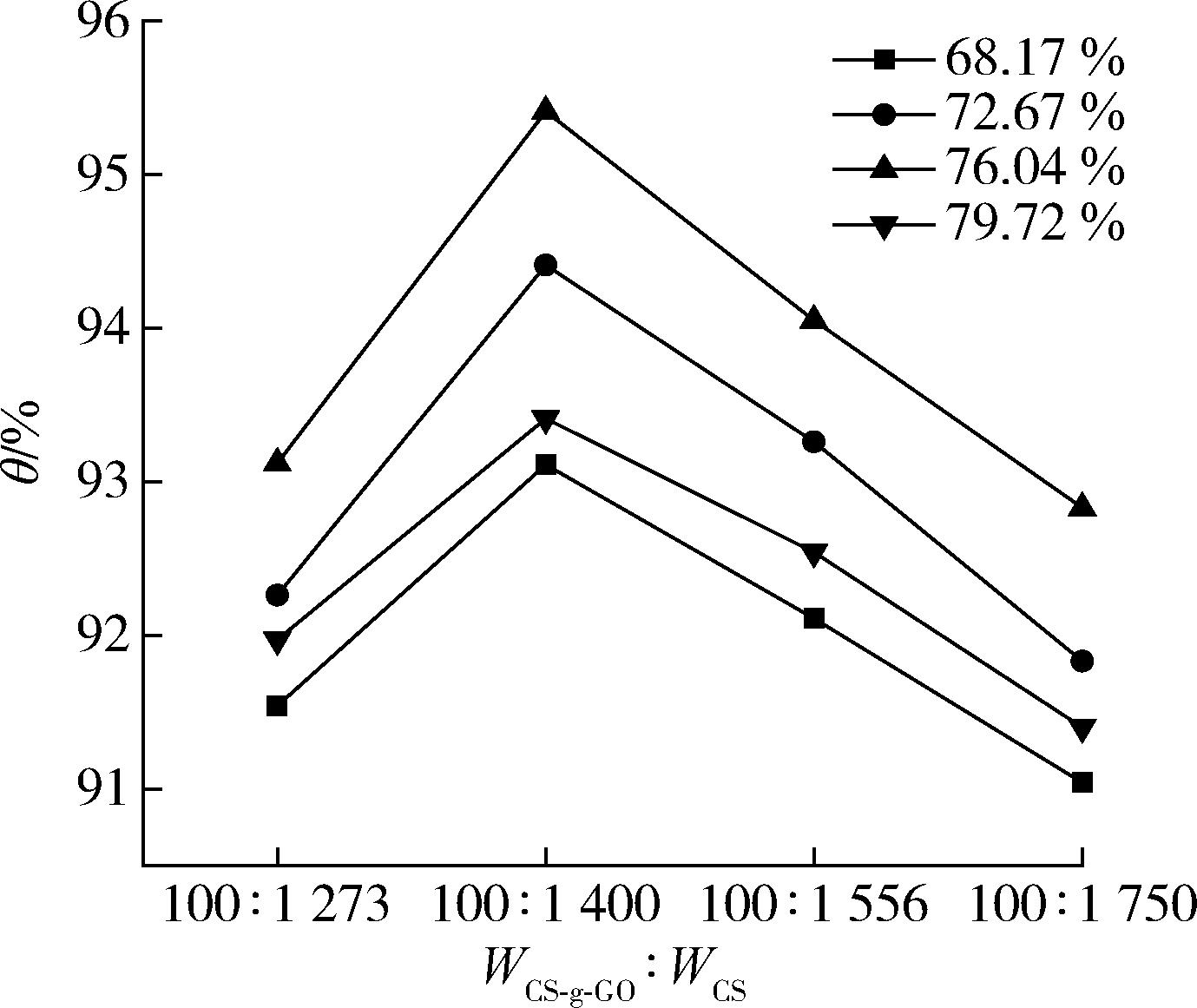

图9 不同WCS⁃g⁃GO∶WCS对复合气凝胶的水蒸气透过率的影响

Fig.9 Effect of different WCS⁃g⁃GO∶WCS on the water vapor transmission rate of composite aerogel

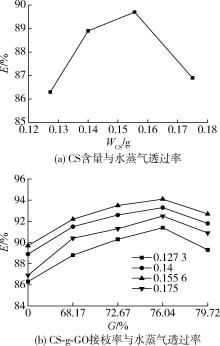

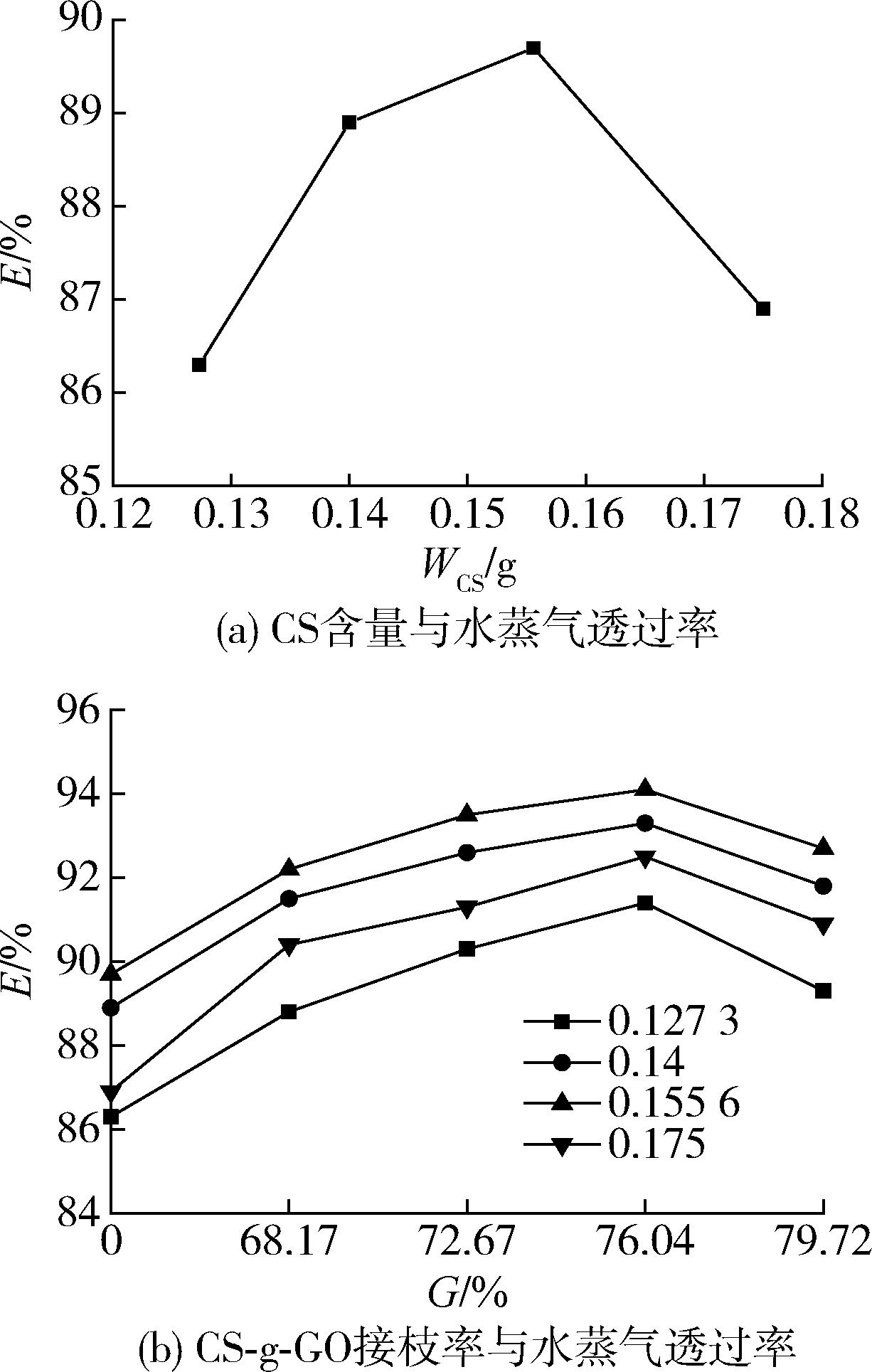

图10 CS含量和CS⁃g⁃GO接枝率对气凝胶过滤效率的影响

Fig.10 Influence of different chitosan content and grafting rate on the filtration efficiency of aerogel

图11 不同WCS⁃g⁃GO：WCS对复合气凝胶的过滤效率的影响

Fig.11 Effect of different WCS⁃g⁃GO： WCS on the filtration efficiency of composite aerogels

参考文献 22

1	李昂.壳聚糖基气凝胶的制备、改性及性能研究［D］. 海口：海南大学， 2016.
2	HASAN M A， SANGASHETTY R， ESTHER A C M， et al. Prospect of thermal insulation by silica aerogel： A brief review［J］. Journal of Institution of Engineers （India）： Series D， 2017， 98（2）：297⁃304.
3	YUN S， LUO H， GAO Y， et al. Low⁃density， hydrophobic， highly flexible ambient⁃pressure⁃dried monolithic bridged silsesquioxane aerogels［J］. Journal of Materials Chenistry， 2015， 3（7）：3 390⁃3 398.
4	MALEKI H， DURAES L， PORTUGAL A， et al. Development of mechanically strong ambient pressure dried silics aerogels with optimized properties［J］. Journal of physical Chemistry C， 2015， 119（14）：7 689⁃7 703.
5	WANG L， ZHANG C B， GAO F， et al. Needleless electrospinning for scaled⁃up production of ultrafine chitosan hybrid nanofibers used for air filtration［J］. RSC Advances， 2016， 6（107）： 105 988⁃105 995.
6	ZHU L， LIU X， DU L， et al. Preparation of asiaticoside⁃loaded coaxially electrospinning nanofibers and their effect on deep partial⁃thickness burn injury［J］. Biomedicine & Pharmacotherapy， 2016， 83：33⁃40.
7	TONDA⁃TURO C， RUINI F， RAMELLA M， et al. Non⁃covalently crosslinked chitosan nanofibrous mats prepared byelectrospinning as substrates for soft tissue regeneration［J］. Carbohydrate Polymers， 2017， 162：82⁃92.
8	SHAN X， LI F， LIU C， et al. Electrospinning of chitosan/poly（lactic acid）nanofibers： the favorable effect of noni⁃onic surfactant［J］. Journal of Applied Polymer Science， 2015， 131（22）：547⁃557.
9	FAN L H， YANG H， YANG J， et al. Preparation and characterization of chitosan/gelatin/PVA hydrogel for wound dressings［J］. Carbohydrate Polymers， 2016， 146：427⁃434.
10	WANG C R， FAN J， XU R， et al. Quaternary ammonium chitosan/polyvinyl alcohol composites prepared by electrospinning with high antibacterial properties and ﬁltration efﬁciency［J］. J Mater Sci， 2019， 54：12 522⁃12 532.
11	PATHANIA D， GUPTA D， KOTHIYAL N C， et al. Preparation of a novel chitosan⁃g⁃poly（acrylamide）/Zn nanocomposite hydrogel and its applications for controlled drug delivery of ofloxacin［J］. International Journal of Biological Macromolecules， 2016， 84：340⁃348.
12	MENG Y Q， ZHANG G， YE L. In situ crosslinking of poly （vinyl alcohol）/graphene oxide Nano⁃composite hydrogel： intercalation structure and adsorption mechanism for advanced Pb（II） removal［J］. Journal of Polymer Research， 2018， 25：168.
13	SHAM A Y， NOTLEY S M. A review of fundamental properties and applications of polymer⁃graphene hybrid materials［J］. Soft Matter， 2013， 9：6 645⁃6 653.
14	SHAMSI R， KOOSHA M， MAHYARI M. Improving the mechanical， thermal and electrical properties of polyurethane⁃ graphene oxide nanocomposites synthesized by in⁃situ polymerization ofester⁃based polyol with hexamethylene diisocyanate［J］. Journal of Polymer Research， 2016， 23（12）：262⁃272.
15	LI X Y， ZHOU H H， WU W Q， et al. Studies of heavy metal ion adsorption on chitosan/sulfydryl⁃functionalized graphene oxide composites［J］. Journal of Colloid and Interface Science， 2015， 448：389⁃397.
16	JIAO C L， XIONG J Q， TAO J， et al. Sodium alginate/graphene oxide aerogel with enhanced strength⁃toughness and its heavy metal adsorption study［J］. International Journal of Biological Macromolecules， 2016， 83：133⁃141.
17	YV P， BAO R Y， SHI X J， et al. Self⁃assembled high⁃strength hydroxyapatite/graphene oxide/chitosan compo⁃site hydrogel for bone tissue engineering［J］. Carbohydrate Polymers， 2017， 155：507⁃515.
18	KOCHAMESHKI M G， MAHMOUDIAN M， MARJANI A， et al. Graphene oxide grafted poly （acrylic acid） synthesized via surface initiated RAFT as a pH⁃responsive additive for mixed matrix membrane［J］.Journal of applied polymer science， 2018， 136（12）：47213.
19	白爽. 胶原蛋白⁃壳聚糖静电纺丝膜复合海藻酸盐防海水浸泡敷贴的研究［D］. 上海：上海海洋大学， 2019.
20	关丽，黄国程，杨宝芸，等. 壳聚糖复合膜剂的制备及性能研究［J］.海峡药学， 2014， 24（1）：25⁃28.
	GUAN L， HUANG G C， YANG B Y，et al. Preparation and characteristics of composite chitosan membranes［J］. Strait Pharmaceutical Journal， 2014， 24（1）：25⁃28.
21	王海霞，陈新华，李海洋. 空气及蚊香燃烧产生的亚微米气溶胶的粒径谱［J］.环境科学与技术，2007，30（10）：34⁃36.
	WANG H X， CHEN X H， LI H Y. Characterization of submicron aerosols of mosquito coil smoke and ambient and indoor submicron particles［J］. Environmental Science & Technology，2007，30（10）：34⁃36.
22	张明明. 静电纺制备PM2.5空气过滤材料及其性能研究［D］. 西安：陕西科技大学，2018.
