共改性煤粉增强丁苯橡胶的硫化、力学和热稳定性能研究

doi:10.19491/j.issn.1001-9278.2023.01.008

中国塑料 ›› 2023, Vol. 37 ›› Issue (1): 46-53.DOI: 10.19491/j.issn.1001-9278.2023.01.008

共改性煤粉增强丁苯橡胶的硫化、力学和热稳定性能研究

焦锐敏¹, 何小芳¹(), 董青松², 王林², 曹新鑫¹

^1.河南理工大学材料科学与工程学院，河南焦作 454000
^2.倍耐力轮胎（焦作）有限公司，河南焦作 454150

收稿日期:2022-09-29 出版日期:2023-01-26 发布日期:2023-01-26
通讯作者: 何小芳（1980—），女，副教授，主要从事新型建筑材料和高分子材料成型加工方面的研究，cxxhxf@126.com
E-mail:cxxhxf@126.com

Study on vulcanization and mechanical and thermal stabilities of SBR reinforced with co⁃modified coal

JIAO Ruimin¹, HE Xiaofang¹(), DONG Qingsong², WANG Lin², CAO Xinxin¹

^1.School of Material Science and Engineering，Henan Polytechnic University，Jiaozuo 454000，China
^2.Pirelli Tire（Jiaozuo） Co，Ltd，Jiaozuo 454150，China

Received:2022-09-29 Online:2023-01-26 Published:2023-01-26
Contact: HE Xiaofang E-mail:cxxhxf@126.com

摘要/Abstract

摘要：

将硅烷偶联剂KH⁃560和硫化促进剂CZ共改性煤粉（Coal）作为增强填料加入到丁苯橡胶（SBR）中制备改性SBR/ Coal复合材料，通过设置不同的共改性Coal的添加量，寻找KH⁃560、CZ共改性Coal增强丁苯橡胶的最佳实验配比。结果表明，KH⁃560的最佳添加量为Coal质量的5 %，此时SBR/ Coal⁃KH560复合材料的力学性能最佳； KH⁃560和CZ改性Coal可以明显减少Coal团聚现象，在丁苯橡胶中均匀分散。当Coal⁃KH560⁃CZ添加量为40 %时，与纯SBR相比，拉伸强度由1.66 MPa升高至2.9 MPa，断裂伸长率由295 %升高至390 %，撕裂强度由7.1 N/mm增加至11.6 N/mm，复合材料的力学性能和热稳定性能得到改善，加工性能也得到较大提升。

关键词: 煤粉, 丁苯橡胶, 共改性, 复合材料, 均匀分散

Abstract:

Pulverized coal powders were modified jointly with KH⁃560 and a vulcanization accelerator （CZ）， and then the modified coal was added to SBR as a reinforcing filler to prepare the modified coal/SBR composites. The optimal experimental ratio was explored for the co⁃modified coal⁃reinforced SBR by setting different loadings of co⁃modified coal in the composites. The results indicated that the optimum addition amount of KH⁃560 was 5 wt% in the composite， resulting in optimal mechanical properties for the coal⁃KH560/SBR composite. KH⁃560 and CZ modified coal can obviously reduce the agglomeration of coal and disperse uniformly in SBR. When the addition amount of Coal⁃KH560⁃CZ is 40 %， compared with pure SBR， the tensile strength increases from 1.66 MPa to 2.9 MPa， the elongation at break increases from 295 % to 390 %， and the tear strength increases from 7.1 N/mm to 11.6 N/mm. The mechanical properties and thermal stability of the composite are improved， and the processability is also greatly improved.

Key words: coal, styrene butadiene rubber, co?modification, composite material, uniform dispersion

中图分类号:

TQ333.1

焦锐敏, 何小芳, 董青松, 王林, 曹新鑫. 共改性煤粉增强丁苯橡胶的硫化、力学和热稳定性能研究[J]. 中国塑料, 2023, 37(1): 46-53.

JIAO Ruimin, HE Xiaofang, DONG Qingsong, WANG Lin, CAO Xinxin. Study on vulcanization and mechanical and thermal stabilities of SBR reinforced with co⁃modified coal[J]. China Plastics, 2023, 37(1): 46-53.

图/表 11

样品编号	Coal含量	KH⁃560含量	CZ含量
K0	20	-	-
K1	20	0.5	-
K2	20	1.0	-
K3	20	1.5	-
K4	20	2.0	-
KC1	10	0.5	1.0
KC2	20	1.0	2.0
KC3	30	1.5	3.0
KC4	40	2.0	4.0

表1 改性煤粉的实验配方表 (g)

Tab.1 Experimental formula of the modified coal

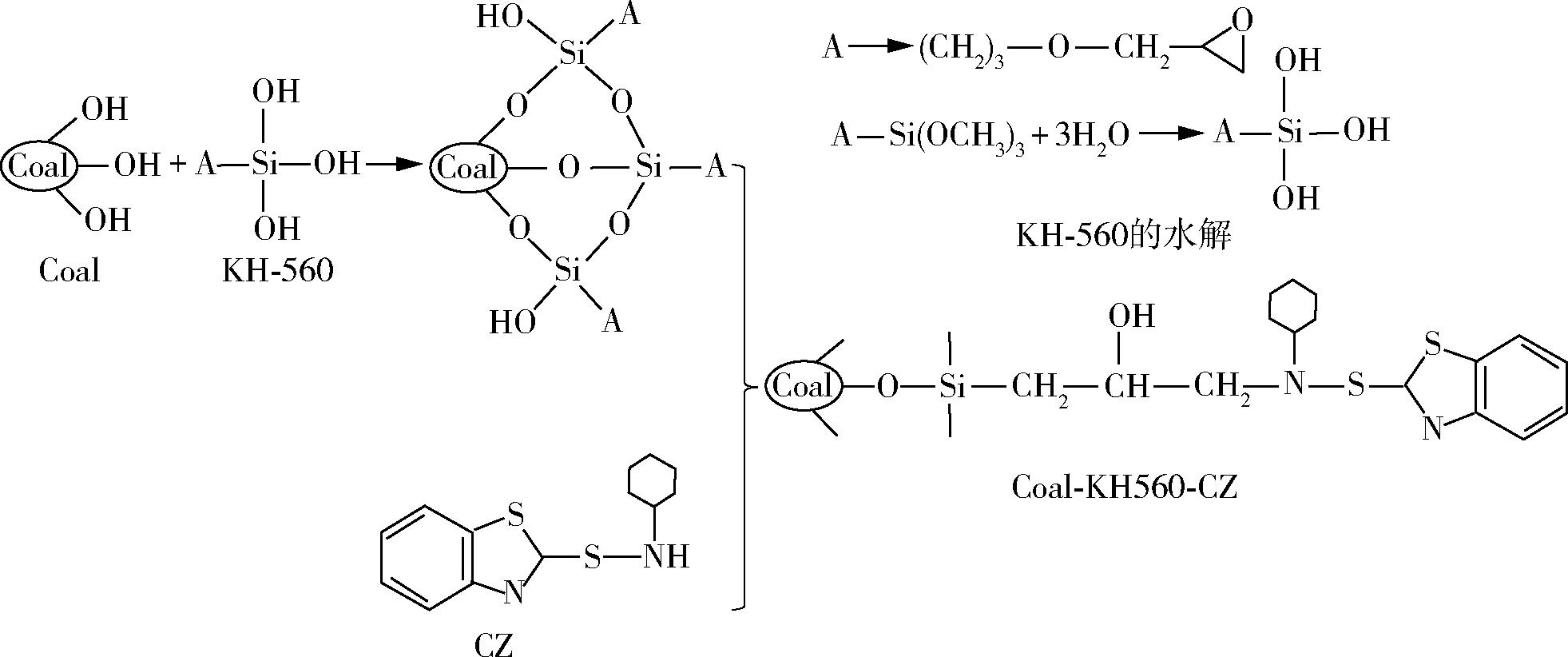

图1 KH⁃560的水解反应和KH⁃560、CZ共改性Coal

Fig.1 Hydrolysis of KH⁃560 and coal co⁃modified with KH⁃560 and CZ

样品编号	改性煤粉含量	CZ含量
K0	20	1.5
K1	20	1.5
K2	20	1.5
K3	20	1.5
K4	20	1.5
KC1	10	1.3
KC2	20	1.1
KC3	30	0.87
KC4	40	0.66

表2 SBR/ Coal复合材料的实验配方表 (g)

Tab.2 Experimental formula of SBR/coal composites

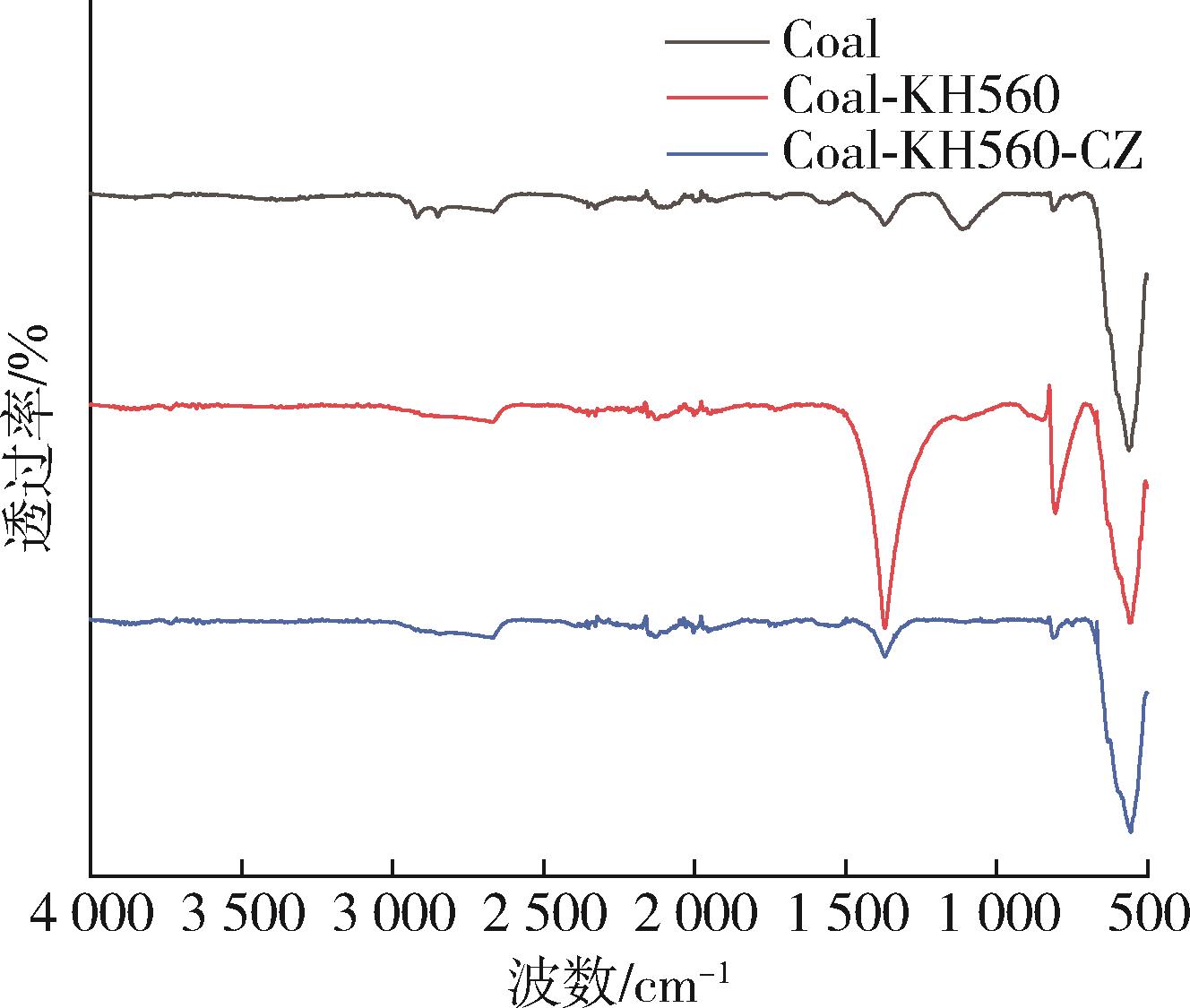

图2 煤粉及改性煤粉的FTIR谱图

Fig.2 FTIR spectrum of pure and modified coal

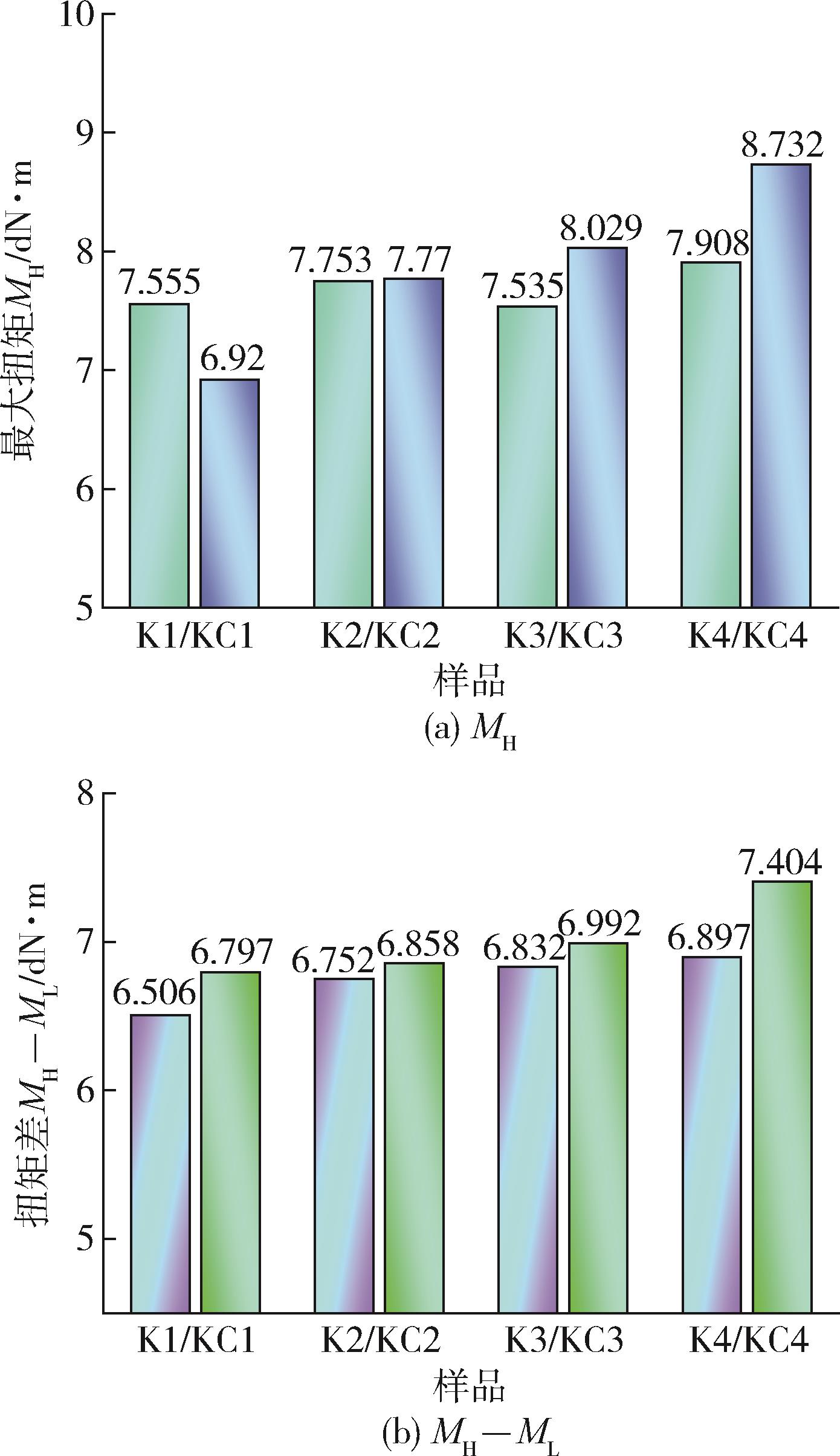

图3 K系列和KC系列复合材料的部分硫化参数

Fig.3 Vulcanization data of K series and KC series composites

样品	t_c10/min	t_c90/min	M_L/ （dN·m）	M_H/ （dN·m）	M_H-M_L/ （dN·m）
K0	2.99	10.64	0.612	7.005	6.374
K1	3.08	10.53	0.654	7.555	6.506
K2	3.13	10.38	0.657	7.753	6.752
K3	3.24	10.34	0.674	7.535	6.832
K4	3.07	10.12	0.655	7.908	6.897
KC1	2.88	9.46	0.561	6.920	6.797
KC2	2.68	9.36	0.663	7.770	6.858
KC3	2.60	9.22	0.732	8.029	6.992
KC4	2.40	9.13	0.841	8.732	7.404

表3 SBR/ Coal复合材料的硫化特性

Tab.3 Vulcanization data of SBR/coal composites

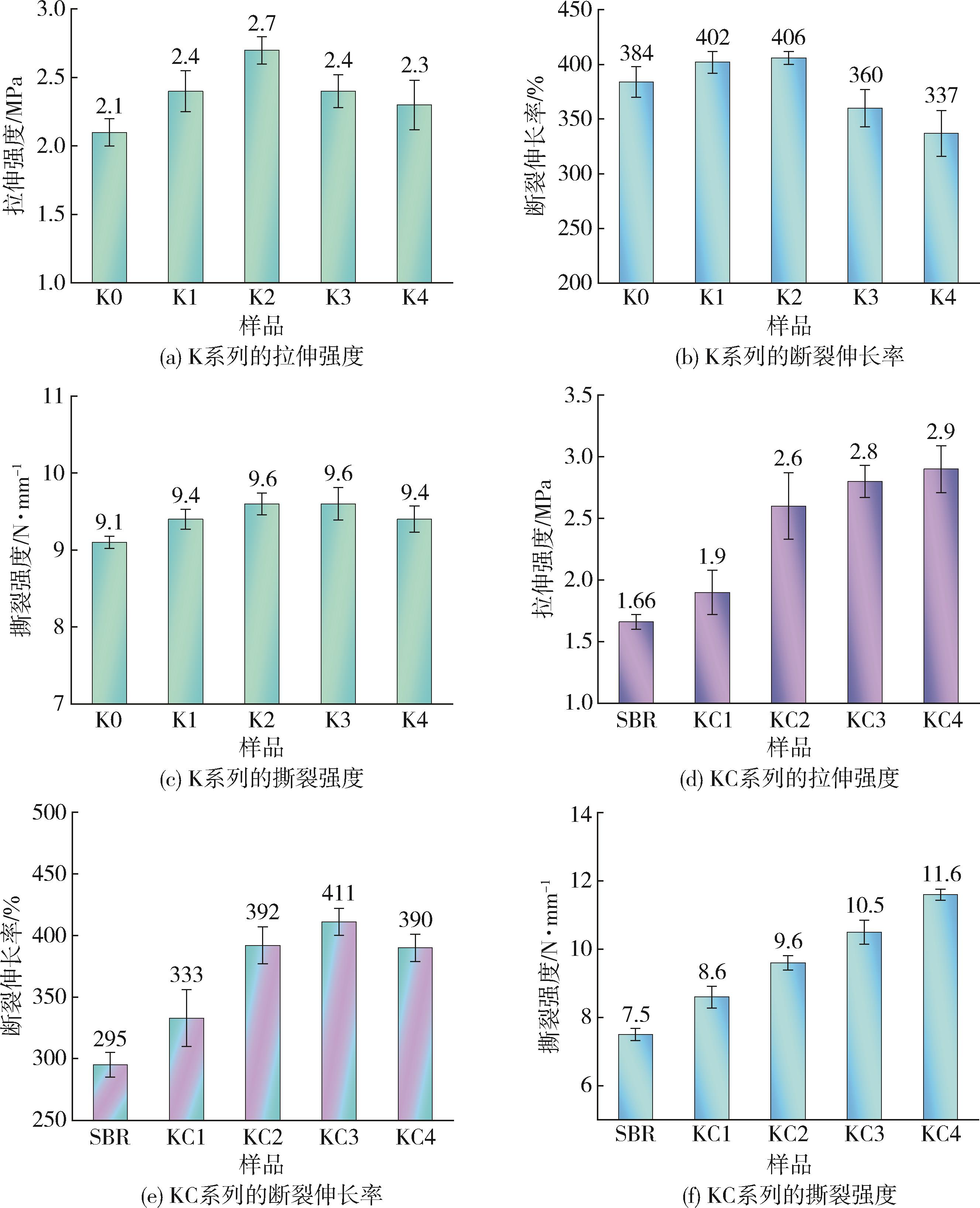

图4 K系列和KC系列复合材料的力学性能

Fig.4 Mechanical properties of K and KC series composites

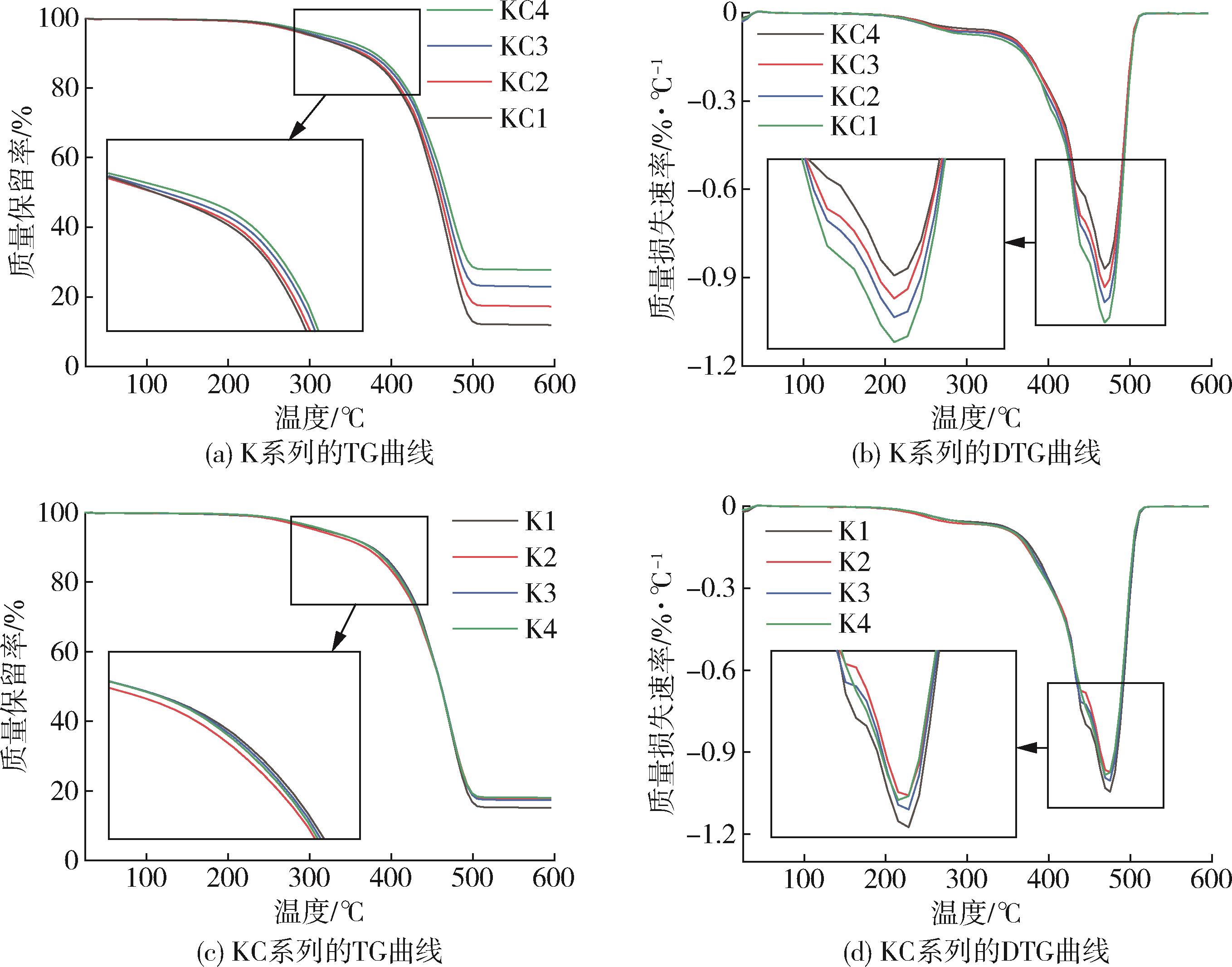

图5 K系列和KC系列复合材料的TG和DTG曲线

Fig.5 TG and DTG curves of K and KC series composites

样品	T_{5 %}/℃	T_{50 %}/℃	T_e/℃	T_md/℃	R_md/ %/℃	残炭率/%
K0	300.667	460.333	508.000	475.000	1.4517	15.158
K1	315.333	461.000	511.000	475.000	1.045	17.734
K2	303.333	461.000	511.000	475.000	0.973	17.795
K3	319.000	461.667	511.000	475.000	1.005	17.338
K4	319.000	461.667	517.000	475.000	0.974	18.061
KC1	298.667	453.667	517.000	475.000	1.052	11.916
KC2	301.000	461.667	520.667	475.000	0.984	17.274
KC3	310.667	462.667	523.000	475.000	0.933	22.910
KC4	320.333	467.333	525.000	475.000	0.869	27.688

表4 SBR/ Coal复合材料的热失重参数

Tab.4 Thermogravimetric analysis of SBR/coal composite

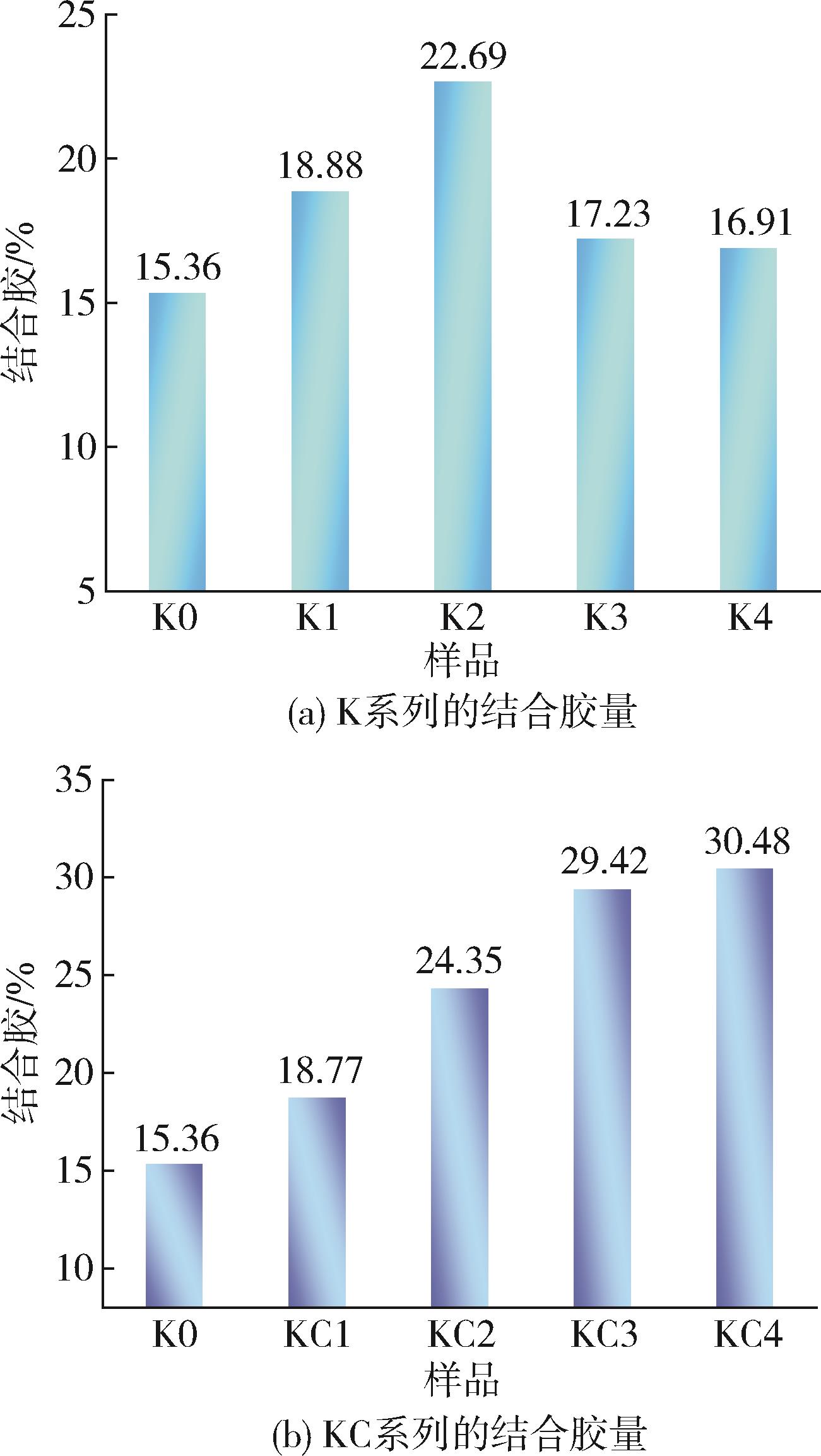

图6 K系列和KC系列复合材料的结合胶量

Fig.6 Bound rubber of K and KC series composites

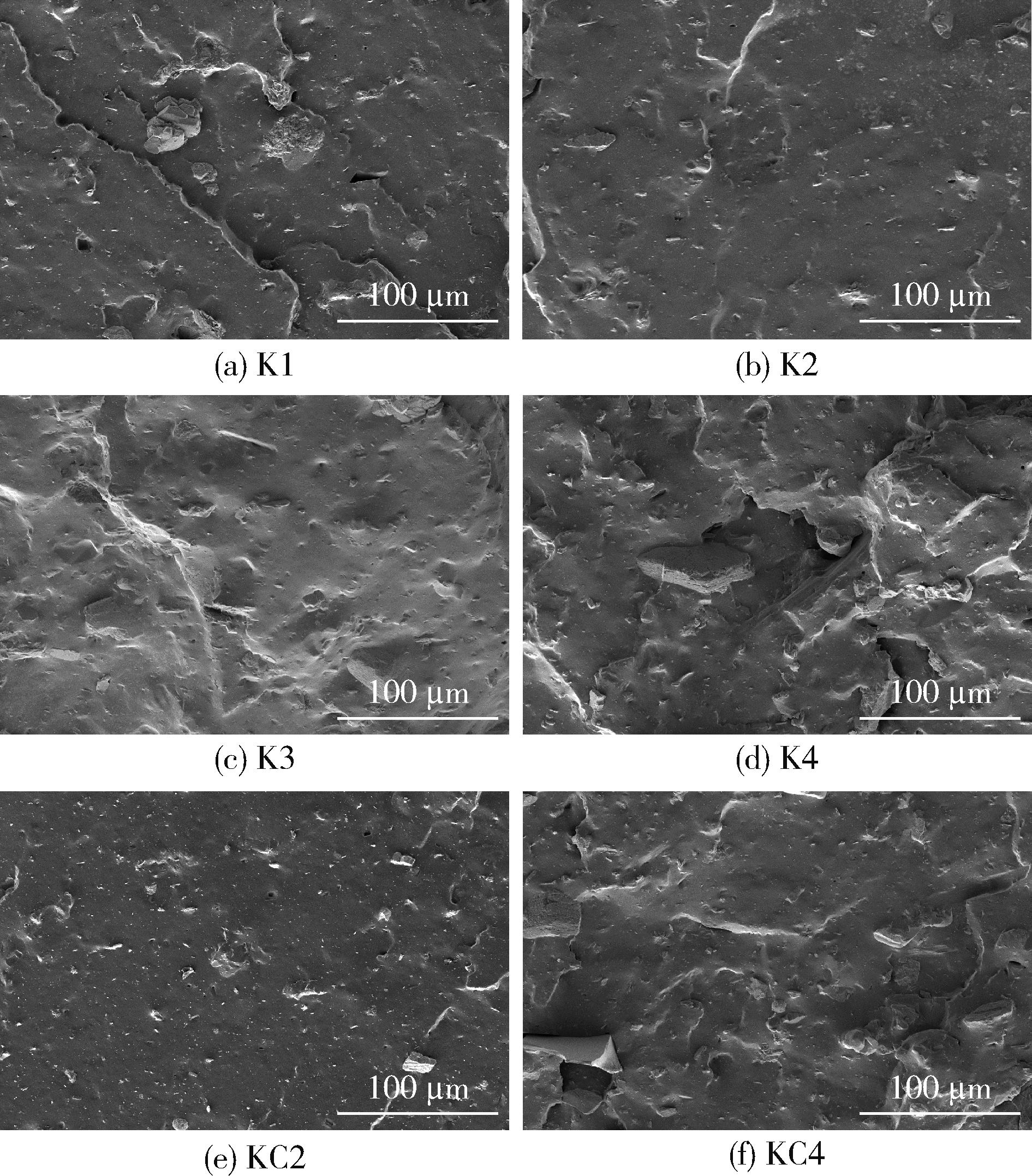

图7 SBR/ Coal复合材料的SEM照片

Fig.7 SEM image of SBR/coal composites

参考文献 22

1	HAN S， KIM W， MUN D， et al. Effect of coupling agents on the vulcanizate structure of carbon black filled natural rubber［J］. Composite interfaces， 2020，27（4）： 355⁃370.
2	LIU C， GUO M， ZHAI X， et al. Using epoxidized solution polymerized styrene⁃butadiene rubbers （ESSBRs） as coupling agents to modify silica without volatile organic compounds［J］. Polymers， 2020，12（6）： 1 257.
3	黄鑫成，陈雪梅. ZnO/CaCO₃复合材料的制备及其在丁苯橡胶硫化中的应用［J］. 材料科学与工程学报， 2022，40（1）： 70⁃76.
	HUANG X C， CHEN X M. Preparation of ZnO/CaCO₃ composite powder and its application in vulcanization of styrene⁃butadiene rubbe［J］. Journal of Materials Science and Engineering，2022，40（1）： 70⁃76.
4	刘小艳，朱巍，李润源，等. 炭黑表面修饰及其对硅橡胶性能的影响［J］. 弹性体， 2019，29（1）： 38⁃43.
5	TAN J， CHENG H， WEI L， et al. Using low⁃rank coal slime as an eco⁃friendly replacement for carbon black filler in styrene butadiene rubber［J］. Journal of Cleaner Production， 2019，234： 949⁃960.
6	TAN J， CHENG H， WEI L， et al. Thermal and mechanical enhancement of styrene⁃butadiene rubber by filling with modified anthracite coal［J］. Journal of Applied Polymer Science， 2019，136（42）： 48203.
7	何钊，朱睿颖，石程程，等. 改性煤粉对天然橡胶的性能影响［J］. 化工时刊， 2013，27（1）： 5⁃9.
8	ETERIGHO⁃IKELEGBE O， YORO K O， BADA S. Coal as a filler in polymer composites： a review［J］. Resources， Conservation and Recycling， 2021，174： 105756.
9	龚勇，陈建，张华知，等. 煅后无烟煤粉作为橡胶补强剂的研究［J］. 弹性体， 2014，24（2）： 1⁃4.
10	梁夏夏，张乾，杨世诚，等. 干法球磨改性无烟煤及其对丁苯橡胶的补强特性研究［J］. 化工新型材料， 2018，46（1）： 150⁃152.
	LIANG X X， ZHANG Q， YANG S， C et al. Research dry ball⁃milling modification of anthracite and its reinforcement forstyrene butadiene［J］. New Chemical Materials， 2018，46（1）： 150⁃152.
11	续富琴，曹新鑫，侯朝阳，等. 煤粉复合聚烯烃导热材料的制备及表征［J］. 塑料， 2021，50（6）： 20⁃26.
	XU F Q， CAO X X， HOU Z Y， et al. Preparation and characterization of Coal /polyolefin composite with thermal conductivity［J］. Plastics， 2021，50（6）： 20⁃26.
12	PHILLIPS L N， KAPPAGANTULA K S， TREMBLY J P. Mechanical performance of thermoplastic composites using bituminous coal as filler： Study of a potentially sustainable end‐use application for Appalachian coal［J］. Polymer Composites， 2019，40（2）： 591⁃599.
13	康浩，潘文平. 无烟煤/丁苯橡胶复合材料的力学性能研究［J］. 橡塑技术与装备， 2018，44（13）： 1⁃8.
14	BAI Y F， CAO X X， XU M L， et al. Coal powder and ethylene⁃propylene⁃diene monomer reinforced hybrid polypropylene composites［J］. Materials Science Forum， 2019，956： 192⁃200.
15	贺超峰，何小芳，张冰冰，等. 煤粉/PP复合材料的制备及性能研究［J］. 化工新型材料， 2015，43（5）： 49⁃51.
	HE C F， HE X F， ZHANG B B， et al. Study on preparation and property of pulverized coal/PP composites［J］. New Chemical Materials， 2015，43（5）： 49⁃51.
16	DONG H， LUO Y， LIN J， et al. Effects of modified silica on the co‐vulcanization kinetics and mechanical performances of natural rubber/styrene–butadiene rubber blends［J］. Journal of Applied Polymer Science， 2020，137（26）： 48838.
17	邵水源，鲁杰，杜珣涛. 气相法白炭黑表面改性及对发泡硅橡胶的性能影响［J］. 化工新型材料， 2018，46（2）： 238⁃241.
	SHAO S Y， LU J， DU X T， et al. Fumed silica surface modification and the influence on the performance of foam silicone rubber［J］. New Chemical Materials， 2018，46（2）： 238⁃241.
18	钟浩文，宫薛菲，杨启容，等. 丁苯橡胶气相热解产物反应机理的动力学计算与模型［J］. 热科学与技术， 2020，19（2）： 159⁃169.
	ZHONG H W， GONG X F， YANG Q R，et al. Kinetic calculation and model about reaction mechanism of styrene⁃butadiene rubber pyrolysis gaseous products［J］. Journal of Thermal Science and Technology， 2020，19（2）： 159⁃169.
19	XU F， HE X， HOU Z， et al. Effect of environment‐friendly intercalated coal and coal gangue on flame‐retardant， antistatic， and mechanical properties of poly（vinyl chloride）/acrylonitrile–styrene–acrylate composites［J］. Journal of Vinyl and Additive Technology， 2022，28（4）： 877⁃893.
20	MENG Z， DAI Z， CHEN K， et al. Investigation on preparation， thermal， and mechanical properties of carbon fiber decorated with hexagonal boron nitride/silicone rubber composites for battery thermal management［J］. International Journal of Energy Research， 2021，45（3）： 4 396⁃4 409.
21	郑鹏程，李瑞龙，陈凑喜，等. 新型三元复配抗氧体系的设计及其在煤基均聚PP中的应用［J］. 中国塑料， 2021，35（12）： 1⁃8.
	ZHENG P C， LI R L， CHEN C X， et al. Design and application of new ternary composite antioxidant system for coal⁃based polypropylene［J］. China Plastics， 2021，35（12）： 1⁃8.
22	TIAN Q， MAO Y， ZHANG C， et al. Preparation of nano⁃silica loaded N⁃cyclohexyl-2⁃benzothiazole sulphonamide and its application in solution styrene⁃butadiene rubber/butadiene rubber composites［J］. Micro & Nano Letters， 2017，12（12）： 949⁃954.

[1]	刘昊育, 辛菲, 杜家盈, 樊晓玲. 无卤阻燃聚酯复合材料研究进展[J]. 中国塑料, 2023, 37(1): 133-143.
[2]	贾明印, 董贤文, 王佳明, 陈轲. 浸渍方式对纤维增强聚酰胺6复合材料真空袋压成型工艺及性能的影响[J]. 中国塑料, 2022, 36(9): 1-6.
[3]	张林, 夏章川, 何亚东, 信春玲, 王瑞雪, 任峰. 等离子体射流载气流量大小对玻璃纤维改性效果影响的研究[J]. 中国塑料, 2022, 36(9): 7-15.
[4]	焦志伟, 王克琛, 张杨, 杨卫民. 基于碳纳米涂层沉积滑石粉与炭黑协同填充PVC/ABS复合材料的性能研究[J]. 中国塑料, 2022, 36(8): 10-15.
[5]	喻九阳, 王众浩, 陈琦, 夏亚忠. 基于阀体制造的先进树脂基复合材料性能研究[J]. 中国塑料, 2022, 36(8): 16-22.
[6]	张陶忠, 陈晓龙, 郝晓宇, 于福家. 滑石、CaCO₃、BaSO₄填充PP复合材料力学性能及界面相互作用对比[J]. 中国塑料, 2022, 36(8): 36-41.
[7]	曲玉婷, 王立梅, 齐斌. 聚乙二醇对聚乳酸/淀粉纳米晶复合材料性能的影响[J]. 中国塑料, 2022, 36(8): 56-61.
[8]	冯冰涛, 王晓珂, 张信, 孙国华, 汪殿龙, 侯连龙, 马劲松. 连续碳纤维增强热塑性复合材料制备与应用研究进展[J]. 中国塑料, 2022, 36(7): 165-173.
[9]	宋银宝, 杨建军, 李传敏. PDMS/SiC功能梯度复合材料性能与制造精度研究[J]. 中国塑料, 2022, 36(7): 30-36.
[10]	杨小龙, 陈文静, 李永青, 闫晓堃, 王修磊, 谢鹏程, 马秀清. 导电型聚合物/石墨烯复合材料的研究进展[J]. 中国塑料, 2022, 36(6): 165-173.
[11]	王轲, 龙春光. PE⁃UHMW/海泡石纤维复合材料的力学性能与摩擦学性能研究[J]. 中国塑料, 2022, 36(5): 19-23.
[12]	陈胜, 梁颖超, 吴方娟, 方辉, 范新凤, 陈晖, 王永刚. 聚酰胺6/双向经编玻璃纤维复合材料的制备及其界面改性研究[J]. 中国塑料, 2022, 36(5): 24-28.
[13]	刘文, 师文钊, 刘瑾姝, 陆少锋, 周红娟. 电致形状记忆复合材料研究进展[J]. 中国塑料, 2022, 36(4): 175-189.
[14]	阮芳涛, 夏成龙, 张宝根, 曹叶, 刘志, 徐珍珍, 章劲草. 芳纶包覆碳纤维增强环氧树脂的轴向压缩性能研究[J]. 中国塑料, 2022, 36(4): 19-23.
[15]	彭博, 肖运彬, 顾家宝, 陈梓钧, 唐雁煌, 朱刚, 徐焕翔. 聚合物/石墨烯复合材料制备与性能研究进展[J]. 中国塑料, 2022, 36(4): 190-197.

共改性煤粉增强丁苯橡胶的硫化、力学和热稳定性能研究

Study on vulcanization and mechanical and thermal stabilities of SBR reinforced with co⁃modified coal

RichHTML

PDF

可视化

摘要/Abstract

引用本文

使用本文

图/表 11

参考文献 22

相关文章 15

编辑推荐

Metrics

本文评价

样品编号	Coal含量	KH⁃560含量	CZ含量
K0	20	-	-
K1	20	0.5	-
K2	20	1.0	-
K3	20	1.5	-
K4	20	2.0	-
KC1	10	0.5	1.0
KC2	20	1.0	2.0
KC3	30	1.5	3.0
KC4	40	2.0	4.0

样品编号	Coal含量	KH⁃560含量	CZ含量
K0	20	-	-
K1	20	0.5	-
K2	20	1.0	-
K3	20	1.5	-
K4	20	2.0	-
KC1	10	0.5	1.0
KC2	20	1.0	2.0
KC3	30	1.5	3.0
KC4	40	2.0	4.0

样品编号	Coal含量	KH⁃560含量	CZ含量
K0	20	-	-
K1	20	0.5	-
K2	20	1.0	-
K3	20	1.5	-
K4	20	2.0	-
KC1	10	0.5	1.0
KC2	20	1.0	2.0
KC3	30	1.5	3.0
KC4	40	2.0	4.0

样品编号	Coal含量	KH⁃560含量	CZ含量
K0	20	-	-
K1	20	0.5	-
K2	20	1.0	-
K3	20	1.5	-
K4	20	2.0	-
KC1	10	0.5	1.0
KC2	20	1.0	2.0
KC3	30	1.5	3.0
KC4	40	2.0	4.0

样品编号	Coal含量	KH⁃560含量	CZ含量
K0	20	-	-
K1	20	0.5	-
K2	20	1.0	-
K3	20	1.5	-
K4	20	2.0	-
KC1	10	0.5	1.0
KC2	20	1.0	2.0
KC3	30	1.5	3.0
KC4	40	2.0	4.0

样品编号	Coal含量	KH⁃560含量	CZ含量
K0	20	-	-
K1	20	0.5	-
K2	20	1.0	-
K3	20	1.5	-
K4	20	2.0	-
KC1	10	0.5	1.0
KC2	20	1.0	2.0
KC3	30	1.5	3.0
KC4	40	2.0	4.0
