玉米淀粉/TiO2纳米复合薄膜制备与性能

doi:10.19491/j.issn.1001-9278.2023.02.007

中国塑料 ›› 2023, Vol. 37 ›› Issue (2): 45-50.DOI: 10.19491/j.issn.1001-9278.2023.02.007

玉米淀粉/TiO₂纳米复合薄膜制备与性能

高奇奇, 郝艳玲(), 程龙, 宋小双, 王世慧

兰州交通大学化学与生物工程学院，兰州 730070

收稿日期:2022-11-26 出版日期:2023-02-26 发布日期:2023-02-22
通讯作者: 郝艳玲（1968—），女，教授，从事环境化工材料研究，haoyl@mail.lzjyu.cn
E-mail:haoyl@mail.lzjyu.cn

Preparation and performance of corn starch/TiO₂ nanocomposite films

GAO Qiqi, HAO Yanling(), CHENG Long, SONG Xiaoshuang, WANG Shihui

School of Chemical and Biological Engineering，Lanzhou Jiaotong University，Lanzhou 730070，China

Received:2022-11-26 Online:2023-02-26 Published:2023-02-22
Contact: HAO Yanling E-mail:haoyl@mail.lzjyu.cn

摘要/Abstract

摘要：

以玉米淀粉为基质，结合纳米TiO₂，通过超声分散采用流延法制备了可生物降解的淀粉/TiO₂纳米复合薄膜，研究了纳米TiO₂对薄膜拉伸性能、阻隔性能及抗菌活性的影响，采用扫描电子显微镜（SEM）、红外光谱仪（FTIR）和X射线衍射仪（XRD）对复合膜的微观形貌和结构进行了表征。结果表明，淀粉/TiO₂纳米复合膜中TiO₂与淀粉分子间存在缔合作用，含适量TiO₂的复合膜组分之间有良好的相容性，与淀粉膜相比，纳米复合膜的拉伸性能和水蒸气阻隔性能得到有效改善，含0.8 % TiO₂（质量分数，下同）的纳米复合膜拉伸强度为7.54 MPa，比淀粉膜提高了53.9 %，水蒸气透过系数为5.50×10^-5 g/（mm·d），较淀粉膜降低了23.5 %，该复合膜同时表现出较好的紫外线隔离性能及抗菌活性。

关键词: 淀粉, 纳米二氧化钛, 降解, 复合薄膜

Abstract:

TiO₂ nanoparticles were incorporated into corn starch to prepare a series of biodegradable starch/TiO₂ nanocomposite films for food packaging through ultrasonic dispersion and solution casting. The effect of TiO₂ nanoparticles on the mechanical properties， water vapor resistance properties and antibacterial activities of the nanocomposite films were investigated. Scanning electron microscope， infrared spectrometer and X⁃ray diffractometer were used to characterize the morphology and microstructure of the films. The results indicated that the compatibility of corn starch with TiO₂ nanoparticles was enhanced at a proper addition amount of TiO₂nanoparticles due to the formation of molecular association. Compared to pure starch film， the nanocomposite films achieved an effective improvement in mechanical performance and vapor barrier property. The nanocomposite film containing 0.8 wt% TiO₂ nanoparticles presented tensile strength of 7.54 MPa and water vapor permeability of 5.50×10^-5 g/（mm·d）， which were 53.9 % higher and 23.5 % lower than those of pure starch film， respectively. The nanocomposite films exhibited a good antimicrobial capability and reduced transmittance of UV light.

Key words: starch, nano titanium dioxide, degradation, composite film

中图分类号:

TQ316.6

高奇奇, 郝艳玲, 程龙, 宋小双, 王世慧. 玉米淀粉/TiO₂纳米复合薄膜制备与性能[J]. 中国塑料, 2023, 37(2): 45-50.

GAO Qiqi, HAO Yanling, CHENG Long, SONG Xiaoshuang, WANG Shihui. Preparation and performance of corn starch/TiO₂ nanocomposite films[J]. China Plastics, 2023, 37(2): 45-50.

图/表 9

图1 不同TiO2含量薄膜表面的SEM照片

Fig.1 SEM images of the surfaces of films with different TiO2 content

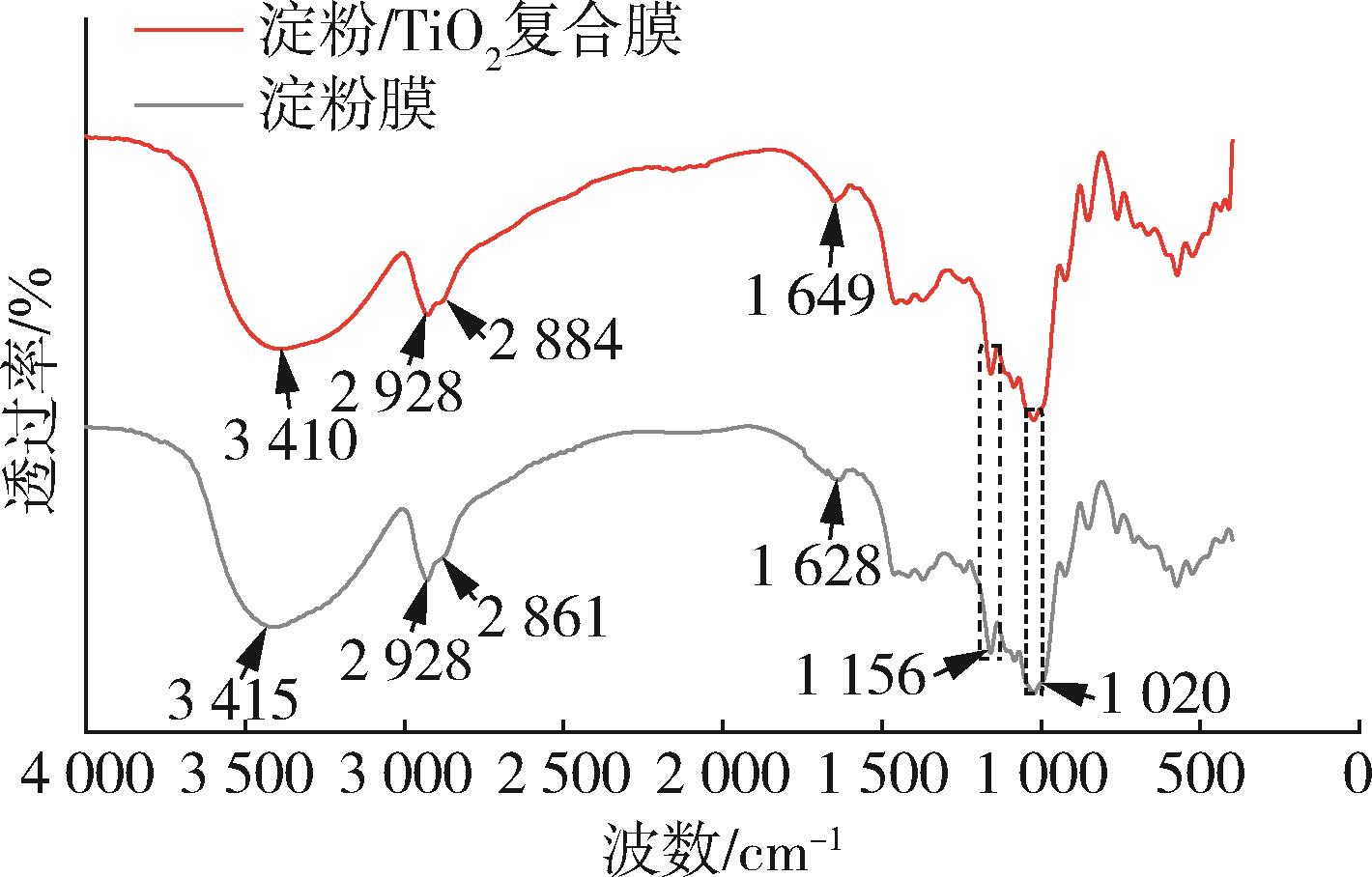

图2 薄膜的FTIR谱图

Fig.2 FTIR spectra of the films

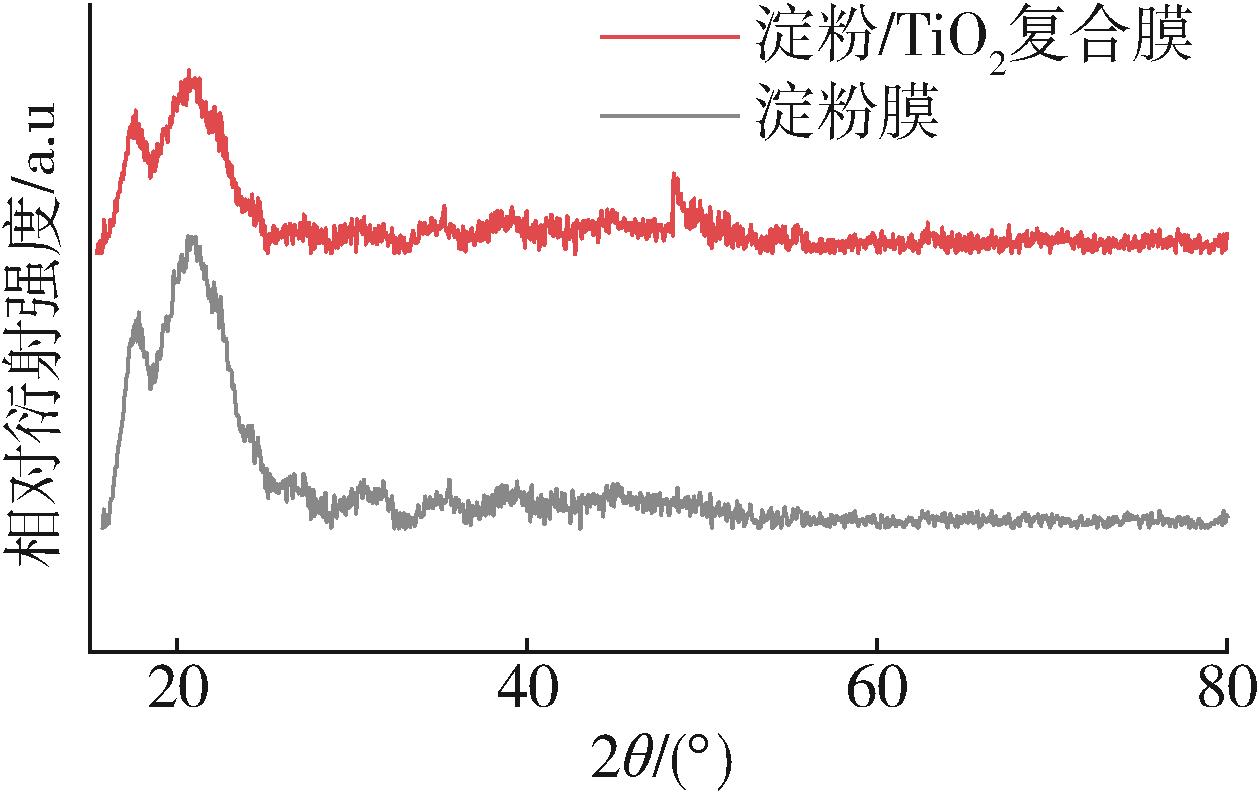

图3 薄膜的XRD谱图

Fig.3 XRD patterns of the films

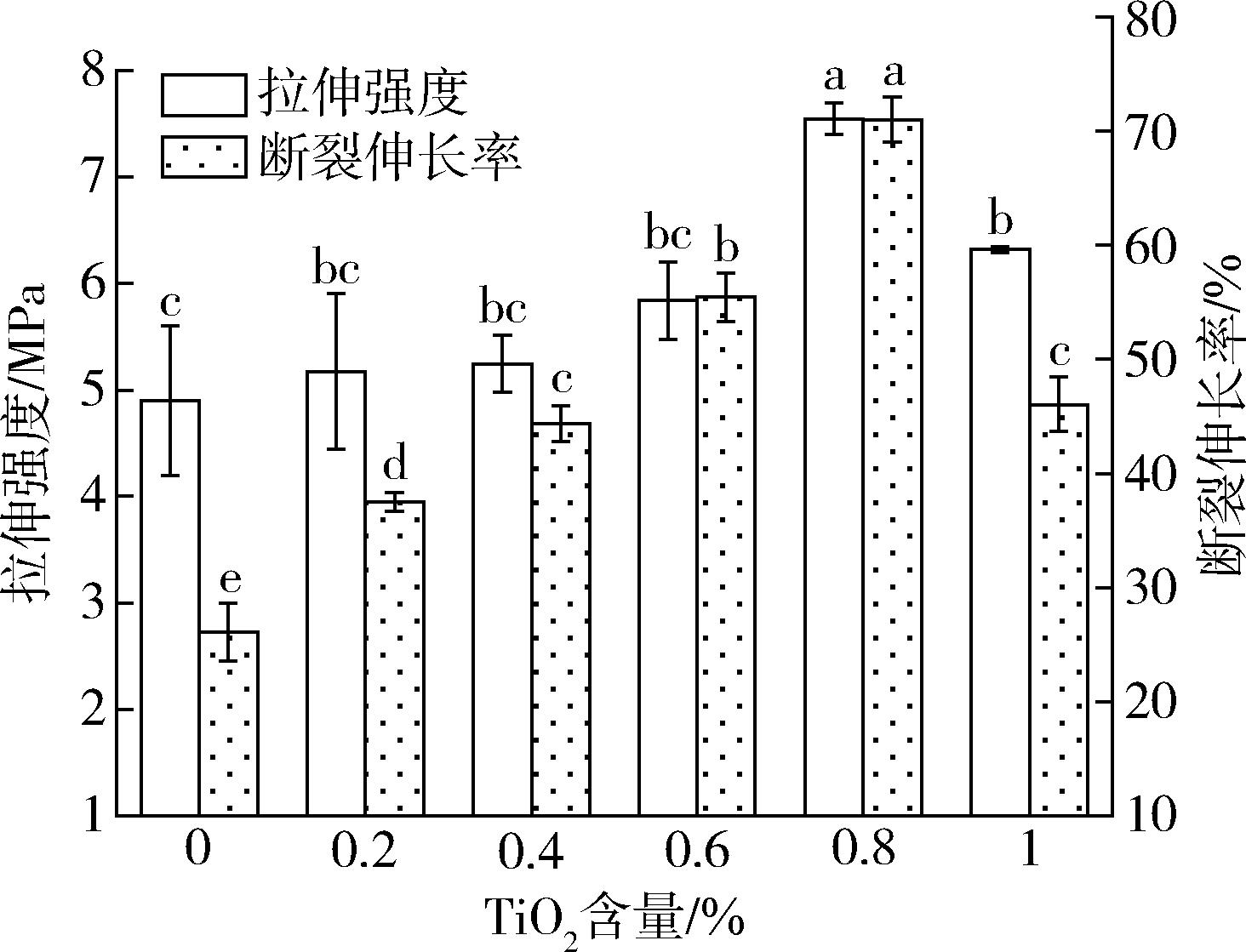

图4 薄膜的拉伸强度和断裂伸长率

Fig.4 Tensile strength and elongation at break of the films

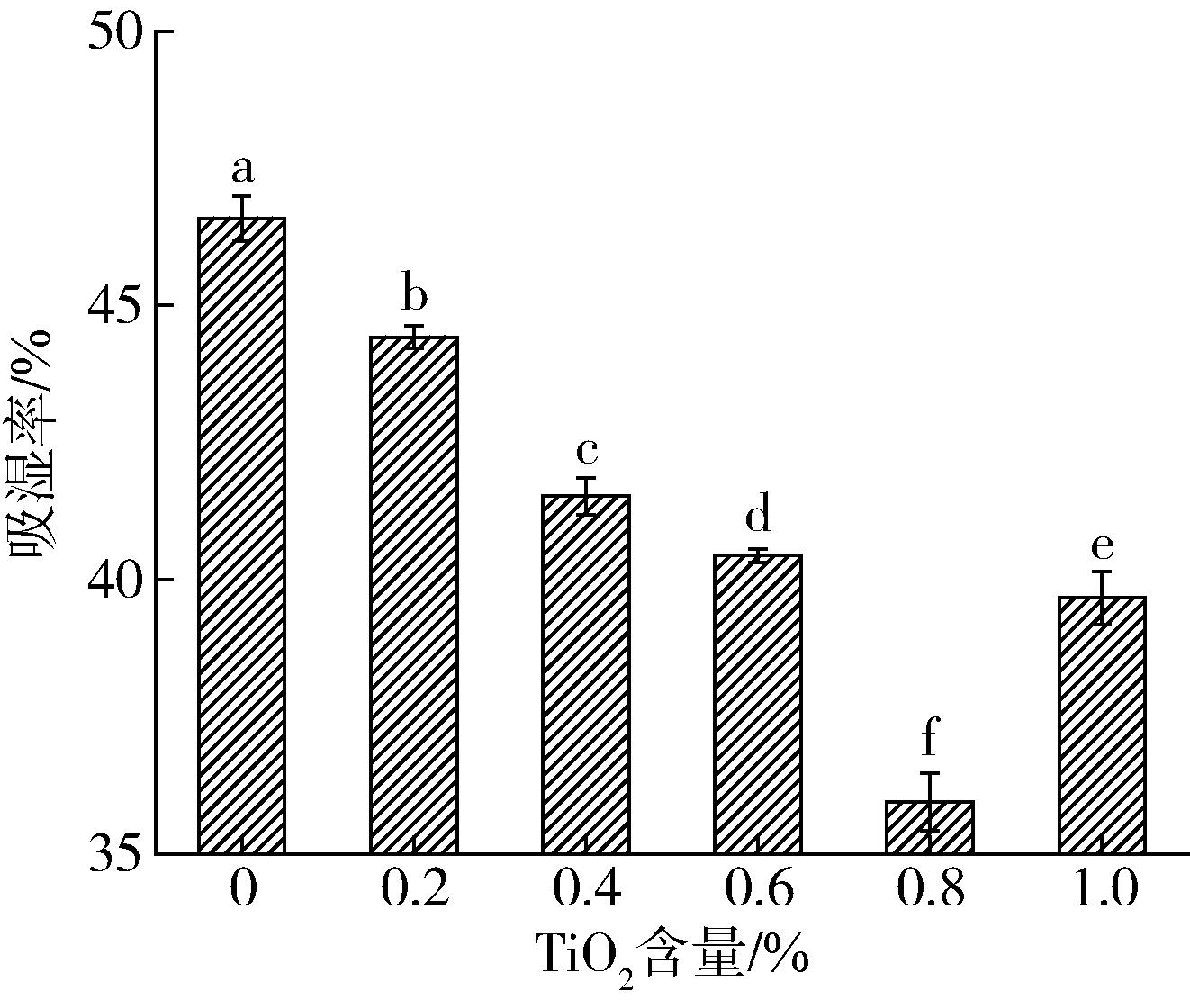

图5 薄膜的吸湿率

Fig.5 Moisture absorption of the films

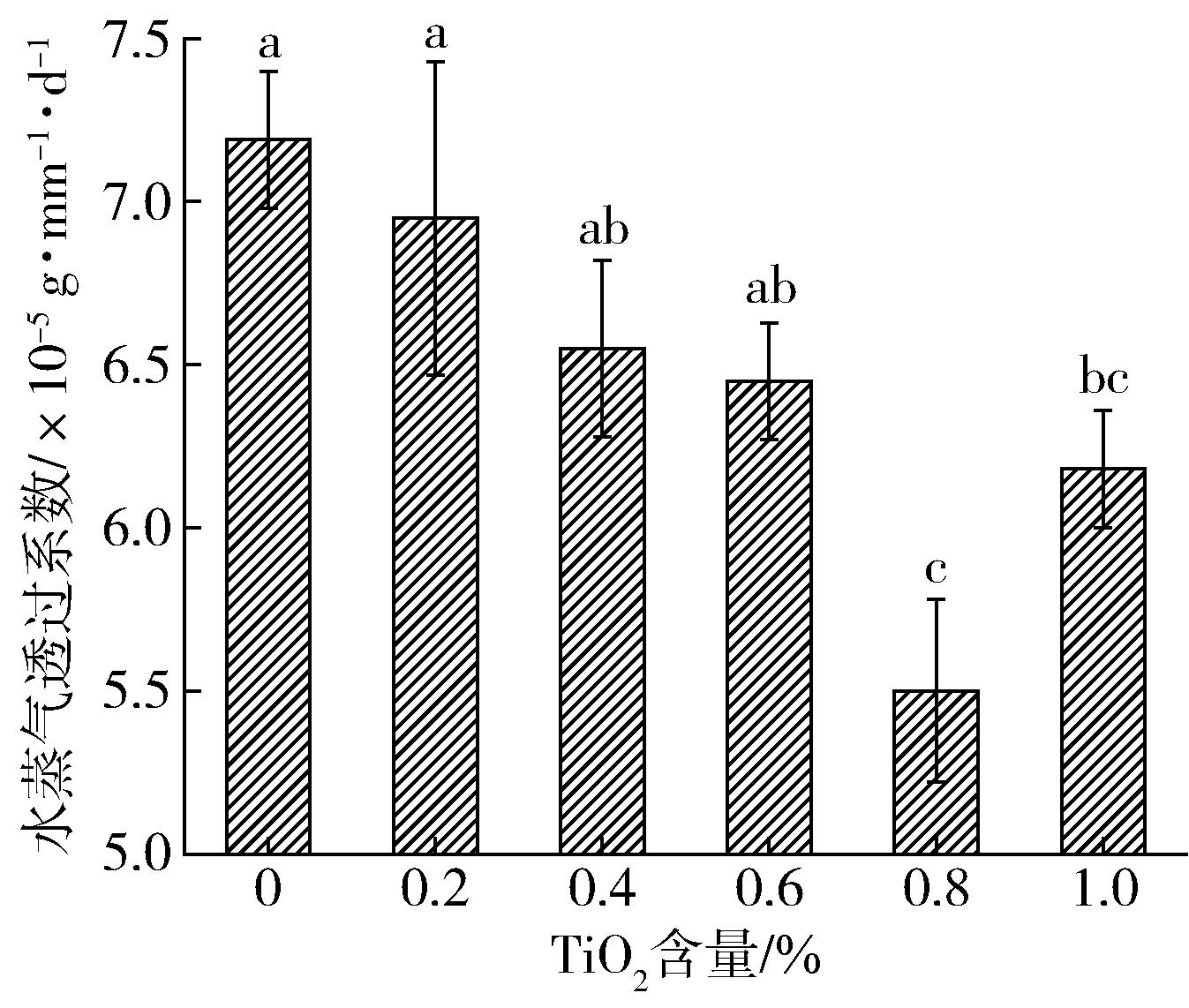

图6 薄膜的水蒸气透过系数

Fig.6 Water vapor transmission coefficient of the films

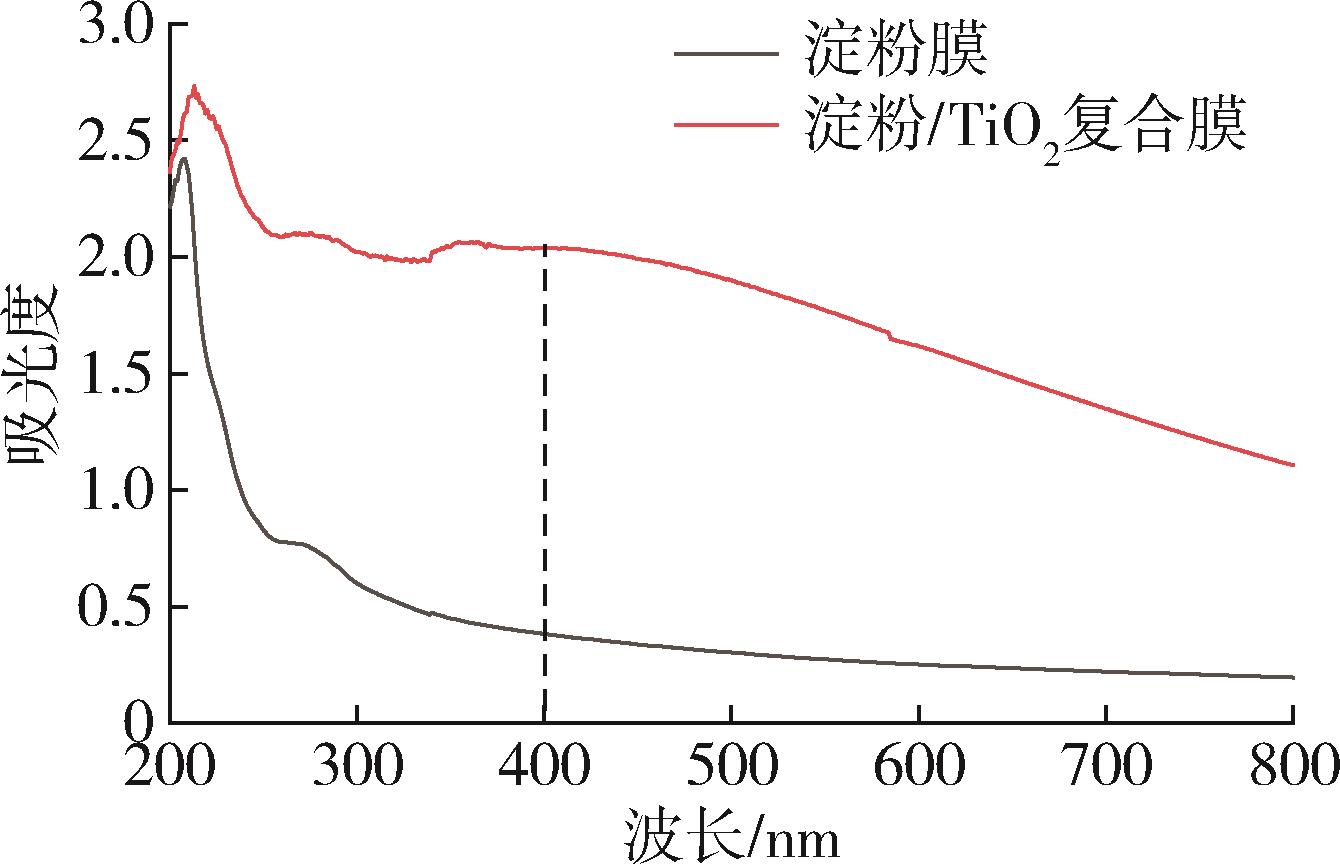

图7 薄膜的紫外⁃可见吸收光谱

Fig.7 Ultraviolet⁃visible absorption spectra of the films

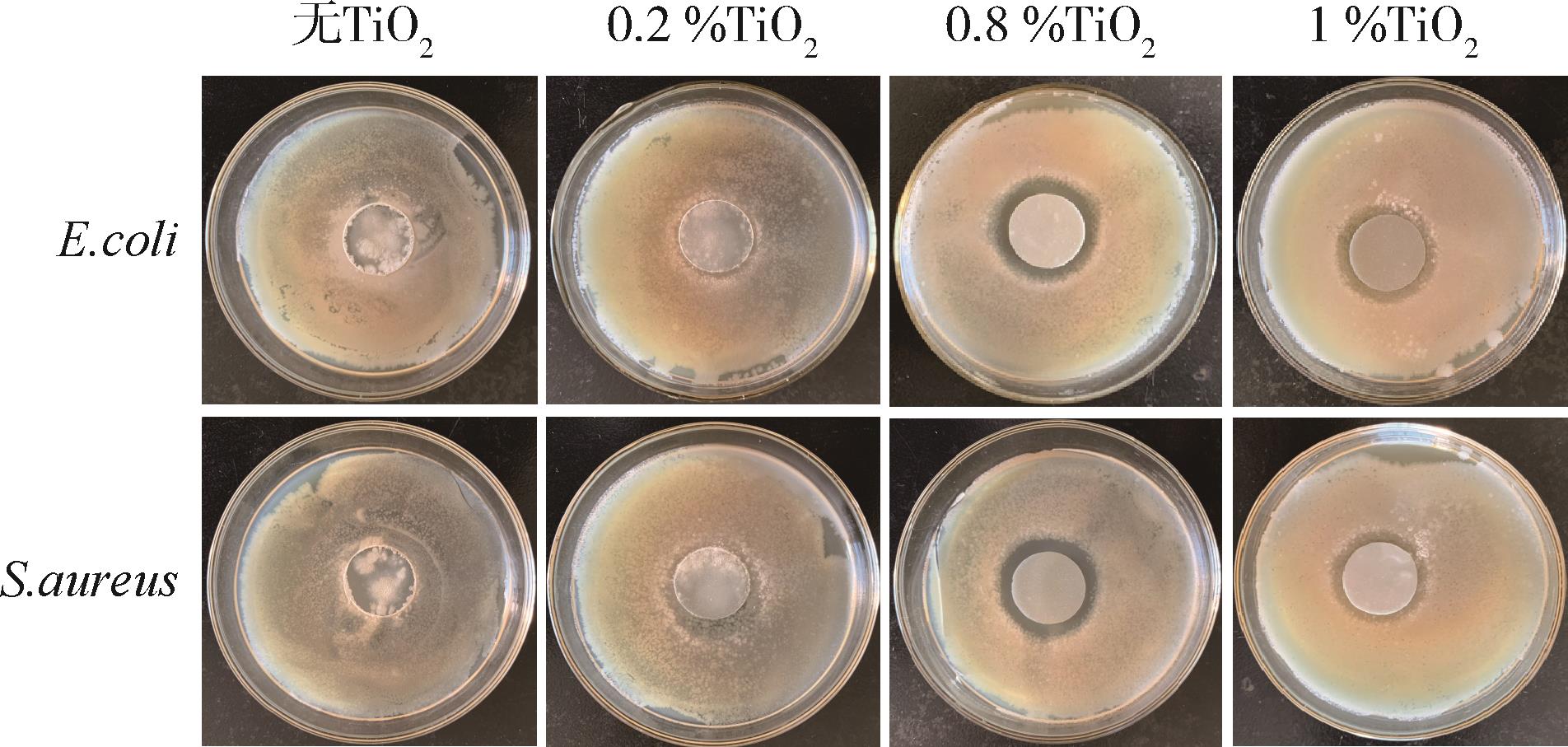

图8 薄膜的抑菌环

Fig.8 Inhibition zone of the films

TiO₂含量/%	DPPH自由基清除率/%	FRAP/mg
0	3.50±0.52^e	0.62±0.09^f
0.2	10.12±0.51^d	1.57±0.30^e
0.4	12.75±0.53^c	1.68±0.34^d
0.6	15.02±0.67^b	1.80±0.27^c
0.8	16.10±0.63^b	2.10±0.25^b
1.0	18.62.±0.86^a	2.44±0.09^a

表1 薄膜的抗氧化性

Tab.1 Antioxidant activities of the films

参考文献 20

1	QIAO X， TANG Z， SUN K. Plasticization of corn starch by polyol mixtures［J］. Carbohydrate Polymers， 2011，83 （2）：659⁃664.
2	SADEGH⁃HASSANI F， NAFCHI A M. Preparation and characterization of bionanocomposite films based on potato starch/halloysite nanoclay［J］. International Journal of Biological Macromolecules， 2014，67：458⁃462.
3	COLIVET J， CARVALHO R A. Hydrophilicity and physicochemical properties of chemically modified cassava starch films［J］. Industrial Crops and Products， 2017，95：599⁃607.
4	ATES B， KOYTEPE S， ULU A， et al. Chemistry， sructures， and advanced applications of nanocomposites from biorenewable resources［J］. Chemical Reviews， 2020，120：9 304⁃9 362.
5	ZHOU J J， WANG S Y， GUNASEKARAN S. Preparation and characterization of whey protein film incorporated with TiO₂nanoparticles［J］. Journal of Food Science， 2009，74（7）：50⁃56.
6	KAEWKLIN P， SIRIPATRAWAN U， SUWANAGUL A， et al. Active packaging from chitosan⁃titanium dioxide nanocomposite film for prolonging storage life of tomato fruit［J］. International Journal of Biological Macromolecules，2018，112：523⁃529.
7	QU L， CHEN G， DONG S， et al. Improved mechanical and antimicrobial properties of zein/chitosan films by adding highly dispersed nano⁃TiO₂ ［J］. Industrial Crops and Produ⁃cts， 2019，130：450⁃458.
8	ACHACHLOUEI B F， ZAHEDI Y. Fabrication and characterization of CMC⁃based nanocomposites reinforced with sodium montmorillonite and TiO₂ nanomaterials［J］. Carbohydrate Polymers， 2018，199：415⁃425.
9	ANAYA⁃ESPARZA L M， MORA Z V， RUVALCABA⁃GÓMEZ J M， et al. Use of titanium dioxide （TiO₂） nanoparticles as reinforcement agent of polysaccharide⁃based materials［J］. Processes， 2020，8：1395.
10	国家质量监督检验检疫总局和国家标准化管理委员会. 塑料拉伸性能的测试第3 部分：薄膜和薄片的试验条件［S］. 北京：中国标准出版社，2006.
11	ALI A， CHEN Y， LIU H， et al. Starch⁃based antimicrobial films functionalized by pomegranate peel［J］. International Journal of Biological Macromolecules， 2019，129：1 120⁃1 126.
12	BONGEKILE K， NDWANDW E， SORAYA P， et al. Selenium nanoparticles⁃enhanced potato starch film for active food packaging application［J］. International Journal of Food Science and Technology， 2022， 57（10）： 6 512⁃6 521.
13	JRIDI M， HAJJI S， AYED H B， et al. Physical， structural， antioxidant and antimicrobial properties of gelatin⁃chitosan composite edible films［J］. International Journal of Biological Macromolecules， 2014， 67：373⁃379.
14	ZOLFI M， KHODAIYAN F， MOUSAVIA M， et al. Development and characterization of the kefiran⁃whey protein isolate⁃TiO₂ nanocomposite films［J］. International Journal of Biological Macromolecules， 2014，65：340⁃345.
15	LIU C， XIONG H， CHEN X， et al. Effects of nano⁃TiO₂ on the performance of high⁃amylose starch based antibacterial films［J］. Journal of Applied Polymer Science， 2015，132：42339.
16	SHAHABI⁃GHAHFARROKHI I， KHODAIYAN F， MOUSAVI M， et al. Preparation of UV⁃protective kefiran/nano⁃ZnO nanocomposites： Physical and mechanical properties［J］. International Journal of Biological Macromolecules， 2015， 72：41⁃46.
17	OLEYAEI S A， ZAHEDI Y， GHANBARZADEH B， et al. Modification of physicochemical and thermal properties of starch films by incorporation of TiO₂ nanoparticles［J］. International Journal of Biological Macromolecules， 2016， 89： 256⁃264.
18	GOUDARZI V， SHAHABI⁃GHAHFARROKHI I， BABAEI⁃GHAZVINI A. Preparation of ecofriendly UV⁃protective food packaging material by starch/TiO₂ bio⁃nanocomposite： Characterization［J］. International Journal of Biological Macromolecules， 2017，95：306⁃313.
19	ZHANG X， LIU Y， YONG H， et al. Development of multifunctional food packaging films based on chitosan， TiO₂nanoparticles and anthocyanin⁃rich black plum peel extract［J］. Food Hydrocolloids， 2019，94：80⁃92.
20	AJMAL N， SARASWAT K， BAKHT M D A， et al. Cost⁃effective and eco⁃friendly synthesis of titanium dioxi⁃de （TiO₂） nanoparticles using fruit’s peel agro⁃waste extracts： characterization， in vitro antibacterial， antioxidant activities［J］. Green Chemistry Letters and Reviews， 2019，12（3）：244⁃254.

[1]	周向阳, 林艺冰, 徐梓轩, 龚根香, 肖敏, 尹国强. 选择性透过CO₂气体PVA/淀粉膜制备及性能研究[J]. 中国塑料, 2023, 37(2): 38-44.
[2]	杨天学, 杨哲, 张军平, 王铭, 龚天成, 张婷, 侯佳奇, 席北斗. 国内外可降解膜研究热点及趋势对比分析[J]. 中国塑料, 2023, 37(1): 119-132.
[3]	马超, 马兰荣, 魏辽, 尹慧博, 林祥. 聚乙醇酸材料的加工改性及其水下降解特性的研究进展[J]. 中国塑料, 2022, 36(9): 74-84.
[4]	马国成, 何圳, 陈少军. 醋酸纤维素的降解性研究进展[J]. 中国塑料, 2022, 36(9): 111-121.
[5]	林健辉, 卢嘉慧, 吴欣颖, 范雪滢, 邓桂荣, 高亮, 梅承芳, 杨永刚. 受控堆肥条件下可降解材料最终需氧生物分解能力测定的不确定度评定研究[J]. 中国塑料, 2022, 36(9): 140-147.
[6]	宋丹阳, 郑红娟, 李一龙. 聚乳酸基油水分离材料研究进展[J]. 中国塑料, 2022, 36(9): 187-192.
[7]	曲玉婷, 王立梅, 齐斌. 聚乙二醇对聚乳酸/淀粉纳米晶复合材料性能的影响[J]. 中国塑料, 2022, 36(8): 56-61.
[8]	熊一鸣, 宋季岭, 秦舒浩, 龙雪彬, 鲁显睿. 改性热塑性淀粉的制备及其与PBAT复合薄膜的性能[J]. 中国塑料, 2022, 36(8): 69-72.
[9]	林文, 赵晶晶, 苏婷婷, 王战勇. 聚苯乙烯生物降解研究进展[J]. 中国塑料, 2022, 36(7): 143-149.
[10]	吴雄杰, 朱东波, 孙江波, 高龙美, 储雨, 程劲松, 谢爱迪. 聚乙烯/纳米硫酸钙粉体复合软包装应用性能研究[J]. 中国塑料, 2022, 36(6): 10-15.
[11]	邵琳颖, 郗悦玮, 翁云宣. 可降解聚乳酸复合材料研究进展[J]. 中国塑料, 2022, 36(6): 155-164.
[12]	魏茂强. 农用塑料薄膜的发展与探讨[J]. 中国塑料, 2022, 36(6): 92-99.
[13]	冀峰, 龚炜华, 张艳, 罗水源, 于庆雨, 朱君秋, 郭江彬. 超临界二氧化碳釜压发泡法制备生物可降解PBAT发泡颗粒[J]. 中国塑料, 2022, 36(5): 122-126.
[14]	吴雄杰, 陶强, 朱东波, 程劲松, 储雨, 许磊. 食品接触用生物降解塑料购物袋材质鉴别与总迁移量研究[J]. 中国塑料, 2022, 36(5): 127-132.
[15]	魏辽. 水溶性高分子材料在油气田压裂中的应用研究进展[J]. 中国塑料, 2022, 36(5): 149-157.

玉米淀粉/TiO₂纳米复合薄膜制备与性能

Preparation and performance of corn starch/TiO₂ nanocomposite films

RichHTML

PDF

可视化

摘要/Abstract

引用本文

使用本文

图/表 9

参考文献 20

相关文章 15

编辑推荐

Metrics

本文评价
