基于生物基聚碳酸酯的应用开发

doi:10.19491/j.issn.1001-9278.2023.10.005

中国塑料 ›› 2023, Vol. 37 ›› Issue (10): 34-39.DOI: 10.19491/j.issn.1001-9278.2023.10.005

基于生物基聚碳酸酯的应用开发

顾亥楠(), 应杰, 邱琪浩, 陈孟, 王晨晔, 童奇峰

宁波浙铁大风化工有限公司，浙江宁波 315204

收稿日期:2023-05-06 出版日期:2023-10-26 发布日期:2023-10-23
作者简介:顾亥楠（1995—），工程师，从事复合高分子材料开发，ghn_occ@126.com
第一联系人：地址：北京市海淀区阜成路11号《中国塑料》杂志社广告部
邮编：100048

Development for applications of bio⁃based polycarbonate

GU Hainan(), YING Jie, QIU Qihao, CHEN Meng, WANG Chenye, TONG Qifeng

Ningbo Zhetie Daphoon Chemical Co，Ningbo 315204，China

Received:2023-05-06 Online:2023-10-26 Published:2023-10-23

摘要/Abstract

摘要：

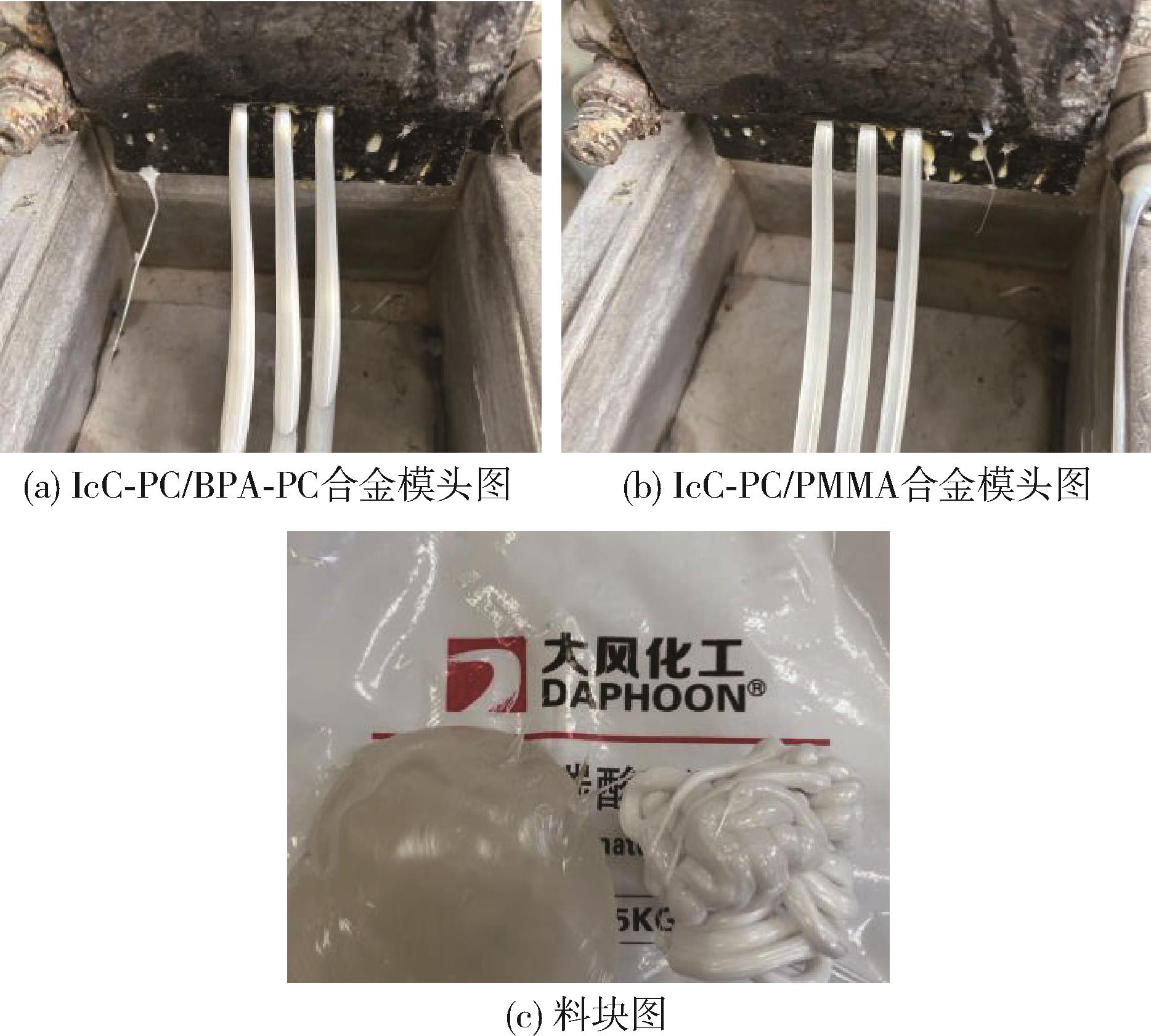

研究了在投料质量比为50/50的前提下，异山梨醇型共聚聚碳酸酯与双酚A型聚碳酸酯共混挤出后，材料的折射率差异对合金外观的影响。通过差示扫描量热法测定合金玻璃化转变温度，探究了两相间的相容性。结果表明，两相为部分相容体系。研究了抗氧剂AO300对于材料相容性及透光率的影响。结果表明，在AO300添加量为9份（质量份，下同）时，材料的透光率为82 %，基本完全相容。通过力学性能、热变形温度和熔体流动速率等指标评价了增韧剂M732及增韧剂M577对于合金体系性能的影响，结果表明，M577具有更好的增韧效果。对比了不同种类相容剂对材料物性的影响，结果表明，甲基丙烯酸缩水甘油酯（GMA）类相容剂能够提升相间相容性，相容剂GMA含量越高对材料的流动性影响越大。依托相容剂及增韧剂使用，合金材料基本满足实际使用需求。

关键词: 双酚A型聚碳酸酯, 异山梨醇型共聚聚碳酸酯, 增韧剂, 相容剂, 高分子合金, 折射率

Abstract:

In this paper， a poly（ISB⁃co⁃CHDM carbonate）/bisphenol⁃A polycarbonate alloy was prepared at a mass ratio of 50/50， and the effect of refractive index differences of raw materials on the appearance of the alloy was investigated. The glass⁃transition temperature of the alloy was determined by DSC， and the compatibility between two phases was explored. The results indicated that the two phases of the alloy were partially compatible. The effect of antioxidant （AO300） content on the glass⁃transition temperature and transmittance of the alloy were studied. The results indicated that when 9 phr of AO300 was added， the transmittance of the alloy reached 82 %. This suggests that the alloy basically became a fully compatible system. The effects of flexibilizers （M577 and M732） on the mechanicals properties， heat deformation temperature， and melting flow rate of the alloy were investigated. The results indicated that M577 generated a better toughening effect than M732. The effect of different types of compatibilizers on the material properties of the alloy was compared. The results indicated that the GMA⁃type compatibilizers enhanced the compatibility of the alloy and generated a significant influence on its fluidity. Based on the use of compatibilizers and flexibilizers， the alloy can meet the requirement of practical use.

Key words: bisphenol?A polycarbonate, poly（ISB?co?CHDM carbonate）, flexibilizer, compatibilizer, polymeric alloy, refractive index

中图分类号:

TQ323.4

顾亥楠, 应杰, 邱琪浩, 陈孟, 王晨晔, 童奇峰. 基于生物基聚碳酸酯的应用开发[J]. 中国塑料, 2023, 37(10): 34-39.

GU Hainan, YING Jie, QIU Qihao, CHEN Meng, WANG Chenye, TONG Qifeng. Development for applications of bio⁃based polycarbonate[J]. China Plastics, 2023, 37(10): 34-39.

图/表 5

参考文献 13

1	Miyashita M， Yamaguchi M. Effect of water absorption on the structure and properties of isosorbide⁃based polycarbonate［J］. Polymer， 2020， 202： 122 713⁃122 721.
2	冯俊，李进，冯健，等. 生物基异山梨醇聚碳酸酯的合成和性能［J］. 工程塑料应用， 2022， 50（10）： 16⁃20.
	FENG J， LI J， FENG J， et al. Preparation and performance of isosorbide⁃based polycarbonate［J］. Engineering Plastics Application， 2022， 50（10）： 16⁃20.
3	Ma C， Xu F， Cheng W， et al. Tailoring molecular weight of bioderived polycarbonates via bifunctional ionic liquids catalysts under metal⁃free conditional［J］. ACS Sustainable Chemistry & Engineering， 2018， 6（2）： 2 684⁃2 693.
4	张芳芳，孙树林，曹春雷，等. 核壳结构改性剂对PBT/PC共混物冲击强度的影响［J］. 中国塑料， 2007， 21（10）： 31⁃35.
	ZHANG F F， SUN S L， CAO C L， et al. Effect of core⁃shell modifiers on the impact strength of PBT/PC blends［J］. China Plasitics， 2007， 21（10）： 31⁃35.
5	韩丹，黄云，刘波，等. 再生PC的表面耐磨改性研究［J］. 中国塑料， 2023， 37（3）： 30⁃34.
	HAN D， HUANG Y， LIU B， et al. Study on modification of surface resistance for regenerated transparent polycarbonate［J］. China Plasitics， 2023， 37（3）： 30⁃34.
6	何洋，李洋洋，邵景昌，等. PC制件内应力表征及内应力开裂因素与改善措施分析［J］. 中国塑料， 2019， 33（7）： 63⁃68.
	HE Y， LI Y Y， SHAO J C， et al. Characterization， analysis and improvement of internal stress cracks of PC［J］. China Plasitics， 2019， 33（7）： 63⁃68.
7	陈宇宏，詹茂盛. 压缩工艺参数对注射压缩成型聚碳酸酯透明件残余应力的影响［J］. 中国塑料， 2021， 35（12）： 9⁃15.
	CHEN Y H， ZHAN M S. Effect of compression process parameters on residual of injection⁃compression⁃molded polycarbonate transparencies［J］. China Plasitics，2021， 35（12）： 9⁃15.
8	赵颖，刘树文，张晓略，等. 外饰免喷涂高光钢琴黑材料的特点及应用［J］. 上海汽车， 2018（3）： 51⁃55.
	ZHAO Y， LIU S W， ZHANG X L， et al. The characteristics and application of non spray high gloss piano black material for exterior decoration［J］. Shanghai Auto， 2018（3）： 51⁃55.
9	LI C， LONG X， WANG Q Y， et al. Studies on synthesis and optical properties of poly（isosorbide⁃co-1，4⁃cyclohexanedimethanol） carbonate［J］. Journal of Polymer Research， 2022， 29（10）： 1⁃9.
10	牛振威，何嵘，竹文坤，等. 聚甲基丙烯酸甲酯和聚碳酸酯各向异性光学性质理论研究［J］. 原子与分子物理学报， 2023， 40（1）： 9⁃20.
	NIU Z W， HE R， ZHU W K， et al. Theoretical calculation of the anisotropic optical properties of poly⁃methyl methacrylate and polycarbonate［J］. Journal of Atomic and Molecular Physics， 2023， 40（1）： 9⁃20.
11	SU L L， LAI W Q， YAN J， et al. Small⁃molecule⁃induced miscibility of isosorbide⁃based polycarbonate with bisphenol a polycarbonate［J］. Journal of Applied Polymer science， 2017， 134（9）： 44 537⁃44 546.
12	应杰，邱琪浩，张豪杰，等.不同类型增韧剂对聚碳酸酯性能的影响［J］. 中国塑料， 2020， 34（7）： 30⁃35.
	YING J， QIU Q H， ZHANG H J， et al. Effects of different types of toughening agent on properties of polycarbonate［J］. China Plasitics， 2020， 34（7）： 30⁃35.
13	莫文杰，龚德君，陈锐，等. PC增韧PBT的性能和结构研究［J］. 广州化工， 2019， 47（9）： 58⁃60.
	MO W J， GONG D J， CHEN R， et al. Study on property and structure of PBT toughened with PC［J］. Guangzhou Chemical Industry， 2019， 47（9）： 58⁃60.

样品编号	BPA⁃PC 02⁃10 含量	IcC⁃PC D7340IR 含量	PMMA CM205 含量	AO300 含量	M732 含量	M577 含量	AX8900 含量	PTW 含量	SAG⁃02 含量	加工助剂含量
1^#	-	100	-	-	-	-	-	-	-	0.5
2^#	100	-	-	-	-	-	-	-	-	0.5
3^#	-	50	50	-	-	-	-	-	-	0.5
4^#	50	50	-	-	-	-	-	-	-	0.5
5^#	50	50	-	3	-	-	-	-	-	0.5
6^#	50	50	-	6	-	-	-	-	-	0.5
7^#	50	50	-	9	-	-	-	-	-	0.5
8^#	50	50	-	6	2	-	-	-	-	0.5
9^#	50	50	-	6	4	-	-	-	-	0.5
10^#	50	50	-	6	6	-	-	-	-	0.5
11^#	50	50	-	6	-	2	-	-	-	0.5
12^#	50	50	-	6	-	4	-	-	-	0.5
13^#	50	50	-	6	-	6	-	-	-	0.5
14^#	50	50	-	6	-	4	2	-	-	0.5
15^#	50	50	-	6	-	4	-	2	-	0.5
16^#	50	50	-	6	-	4	-	-	2	0.5

样品编号	BPA⁃PC 02⁃10 含量	IcC⁃PC D7340IR 含量	PMMA CM205 含量	AO300 含量	M732 含量	M577 含量	AX8900 含量	PTW 含量	SAG⁃02 含量	加工助剂含量
1^#	-	100	-	-	-	-	-	-	-	0.5
2^#	100	-	-	-	-	-	-	-	-	0.5
3^#	-	50	50	-	-	-	-	-	-	0.5
4^#	50	50	-	-	-	-	-	-	-	0.5
5^#	50	50	-	3	-	-	-	-	-	0.5
6^#	50	50	-	6	-	-	-	-	-	0.5
7^#	50	50	-	9	-	-	-	-	-	0.5
8^#	50	50	-	6	2	-	-	-	-	0.5
9^#	50	50	-	6	4	-	-	-	-	0.5
10^#	50	50	-	6	6	-	-	-	-	0.5
11^#	50	50	-	6	-	2	-	-	-	0.5
12^#	50	50	-	6	-	4	-	-	-	0.5
13^#	50	50	-	6	-	6	-	-	-	0.5
14^#	50	50	-	6	-	4	2	-	-	0.5
15^#	50	50	-	6	-	4	-	2	-	0.5
16^#	50	50	-	6	-	4	-	-	2	0.5

样品编号	AO300 含量/份	IcC⁃PC 的T_g/℃	BPA⁃PC 的T_g/℃	透光率/%
1^#	0	117.92	-	91.49
2^#	0	-	153.47	90.35
4^#	0	124.49	149.73	11.07
5^#	3	126.59	145.06	28.29
6^#	6	129.59	142.46	42.44
7^#	9	132.26	137.69	82.51

样品编号	AO300 含量/份	IcC⁃PC 的T_g/℃	BPA⁃PC 的T_g/℃	透光率/%
1^#	0	117.92	-	91.49
2^#	0	-	153.47	90.35
4^#	0	124.49	149.73	11.07
5^#	3	126.59	145.06	28.29
6^#	6	129.59	142.46	42.44
7^#	9	132.26	137.69	82.51

样品编号	相容剂种类	260 ℃、5 kg下的熔体流动速率/ g·（10 min）^-1	拉伸强度/ MPa	断裂伸长率/%	弯曲强度/ MPa	弯曲模量/ MPa	1.80 MPa下的热变形温度/℃	0.45 MPa 下的热变形温度/℃	国标缺口冲击强度/ kJ·m^-2	美标缺口冲击强度/ J·m^-1
12^#	-	36.7	64.46	103.2	102.4	2675	106.8	124.2	22.1	795
14^#	AX8900	32.2	59.17	109.5	95.1	2534	110.0	126.1	64.94	956
15^#	PTW	34.0	61.45	106.7	95.7	2470	111.1	127.8	60.28	896
16^#	SAG⁃02	35.5	62.84	108.6	100.4	2615	109.3	124.9	49.36	834

基于生物基聚碳酸酯的应用开发

Development for applications of bio⁃based polycarbonate

RichHTML

PDF

可视化

摘要/Abstract

引用本文

使用本文

图/表 5

参考文献 13

相关文章 15

编辑推荐

Metrics

本文评价

[1]	顾亥楠应杰邱琪浩陈孟王晨晔童奇峰. 基于生物基聚碳酸酯的应用开发[J]. , 2023, 37(10): 34-39.
[2]	王青松. 高强度低VOC玻璃纤维增强聚丙烯材料的开发[J]. 中国塑料, 2022, 36(4): 30-34.
[3]	刘光远, 翟前超, 王丰武, 汪义辉, 郑德宝, 陈祥迎, 张忠洁. 基于二元接枝单体制备PE⁃HD相容剂、粘接树脂及其性能研究[J]. 中国塑料, 2022, 36(4): 35-42.
[4]	王雅珍, 刘新雨, 董少波, 兰天宇, 祖立武. 相容剂对PE⁃HD/玉米秸秆生物炭复合材料性能的影响[J]. 中国塑料, 2022, 36(1): 128-134.
[5]	郑德宝, 翟前超, 刘光远, 王丰武, 汪义辉, 张忠洁, 陈祥迎. POE⁃g⁃MAH相容剂的制备及其在粘接树脂领域的应用研究[J]. 中国塑料, 2021, 35(12): 51-57.
[6]	宋鑫宇, 翁云宣, 张彩丽, 黄志刚. 聚乳酸/竹粉复合材料的改性及性能研究[J]. 中国塑料, 2020, 34(7): 21-29.
[7]	王梦, 翁云宣, 宋鑫宇. 助剂在聚乳酸/植物纤维复合材料中的应用[J]. 中国塑料, 2017, 31(07): 9-15 .
[8]	王亚洁, 吴进雪, 公艳艳, 谭洪生. 聚丁二酸丁二醇酯/椰壳纤维复合材料的界面改性研究[J]. 中国塑料, 2017, 31(06): 59-64 .
[9]	汪杰, 刘海, 文胜, 龚春丽, 郑根稳. PP-g-GMA的制备及其增容PP/PA6共混物的性能[J]. 中国塑料, 2016, 30(05): 46-49 .
[10]	刘琪, 何祥, 吕通建, 王鹏, 吴树岭. 乙烯-丙烯酸甲酯-甲基丙烯酸缩水甘油酯三元共聚物增韧PBT的研究[J]. 中国塑料, 2016, 30(02): 54-58 .
[11]	郑赟, 黄宝铨, 陈庆华, 梁聪立, 肖荔人. 相容剂对PE-HD/回收纸塑铝复合材料性能的影响[J]. 中国塑料, 2015, 29(12): 23-28 .
[12]	吴挡, 李玉雪, 俞强. PLA-b-PMMA嵌段结构对PC/PLA共混形态和性能的影响[J]. 中国塑料, 2015, 29(12): 39-45 .
[13]	黄永程, 刘泓滨, 邓利军. 非球面塑料透镜注射成型与注塑压缩成型工艺的对比分析[J]. 中国塑料, 2015, 29(09): 67-72 .
[14]	葛彦侠杨景伟张新. 膨胀阻燃剂APP对ABS树脂阻燃性能和力学性能的影响[J]. 中国塑料, 2012, 26(11): 35-38 .
[15]	何小芳贺超峰刘玉飞张崇曹新鑫. 聚丙烯基石墨导电复合材料研究进展[J]. 中国塑料, 2012, 26(05): 17-21 .
