纳米碳酸钙/废旧聚乙烯功能化复合改性沥青性能影响及机理研究

doi:10.19491/j.issn.1001-9278.2023.10.012

中国塑料 ›› 2023, Vol. 37 ›› Issue (10): 85-92.DOI: 10.19491/j.issn.1001-9278.2023.10.012

纳米碳酸钙/废旧聚乙烯功能化复合改性沥青性能影响及机理研究

杨喜英¹, 张文才¹^,²(), 赵志新³

^1.山西工程科技职业大学，山西晋中 030619
^2.太原理工大学化学工程与技术学院，太原 030024
^3.阳泉太旧博特道路养护工程有限公司，山西阳泉 045000

收稿日期:2023-05-09 出版日期:2023-10-26 发布日期:2023-10-23
通讯作者: 张文才（1972-），男，博士生，正高级工程师，研究方向为废弃塑料改性及其在沥青中的应用，441698928@qq.com
E-mail:441698928@qq.com
基金资助:
山西交通控股集团有限公司科技项目(2022?JKKJ?33)

Study on properties and mechanism of asphalt modified with nano⁃calcium carbonate/waste polyethylene composite

YANG Xiying¹, ZHANG Wencai¹^,²(), ZHAO Zhixin³

^1.Shanxi Vocational University of Engineering Science and Technology，Jinzhong 030619，China
^2.College of Chemical Engineering and Technology，Taiyuan University of Technology，Taiyuan 030024，China
^3.Yangquan Taijiu Bote Road Maintenance Engineering Co，Ltd，Yangquan 045000，China

Received:2023-05-09 Online:2023-10-26 Published:2023-10-23
Contact: ZHANG Wencai E-mail:441698928@qq.com

摘要/Abstract

摘要：

为了进一步改善纳米碳酸钙（nano⁃CaCO₃）、废旧聚乙烯（WPE）单独改性沥青的成本及技术缺陷，本文通过三异硬脂酰基酞酸异丙酯（TTS）作为偶联剂，采取螺杆挤出造粒技术制得nano⁃CaCO₃/TTS/WPE共混体系改性剂（CTW）及其改性沥青。重点研究了不同含量TTS对CTW改性沥青性能影响并对改性机理进行分析。结果表明，随着TTS含量的增加，CTW改性沥青软化点、延度、黏度先增大后基本保持不变，针入度变化则相反。动态剪切流变性及低温性能研究表明，一定含量的TTS有利于改善CTW改性沥青的高低温性能，同时对上述性能变化进行微观形貌及机理分析，可能的原因在于，不同含量TTS与nano⁃CaCO₃/废旧聚乙烯/asphalt材料间物理、化学协同作用导致其性能变化。

关键词: 纳米碳酸钙, 三异硬脂酰基酞酸异丙酯, WPE, 沥青, 性能, 机理

Abstract:

To further modify the high cost and technical defects of asphalt separately modified with nano⁃calcium carbonate （nano⁃CaCO₃） and waste polyethylene （WPE）， the nano⁃CaCO₃/TTS/WPE composite modifier （CTW） and CTW⁃modified asphalt were prepared through melt extrusion using isopropyl triisostearyl phthalate （TTS） as a coupling agent. The influence of TTS content on the properties of CTW⁃modified asphalt was studied， and the modification mechanism was analyzed. The analysis of conventional indexes indicated that the softening point， elongation， and viscosity of the CTW⁃modified asphalt increased at first and then kept stable with an increase in the TTS content. However， the penetration degree exhibited an opposite change. According the investigation on the dynamic shear rheology and low temperature properties， a certain amount of TTS was conducive to improving the high⁃ and low⁃temperature properties of the CTW⁃modified asphalt. Meanwhile， microtopography and mechanism analysis was carried out for the above⁃mentioned changes in the properties， and the results indicated that the physical and chemical interactions between different contents of TTS and nano⁃CaCO₃/WPE/asphalt led to the performance changes of the CTW⁃modified asphalt.

Key words: nano?calcium carbonate, isopropyl triisostearoyltitanate, waste polyethylene, asphalt, property, mechanism

中图分类号:

TQ325.1⁺2

杨喜英, 张文才, 赵志新. 纳米碳酸钙/废旧聚乙烯功能化复合改性沥青性能影响及机理研究[J]. 中国塑料, 2023, 37(10): 85-92.

YANG Xiying, ZHANG Wencai, ZHAO Zhixin. Study on properties and mechanism of asphalt modified with nano⁃calcium carbonate/waste polyethylene composite[J]. China Plastics, 2023, 37(10): 85-92.

图/表 8

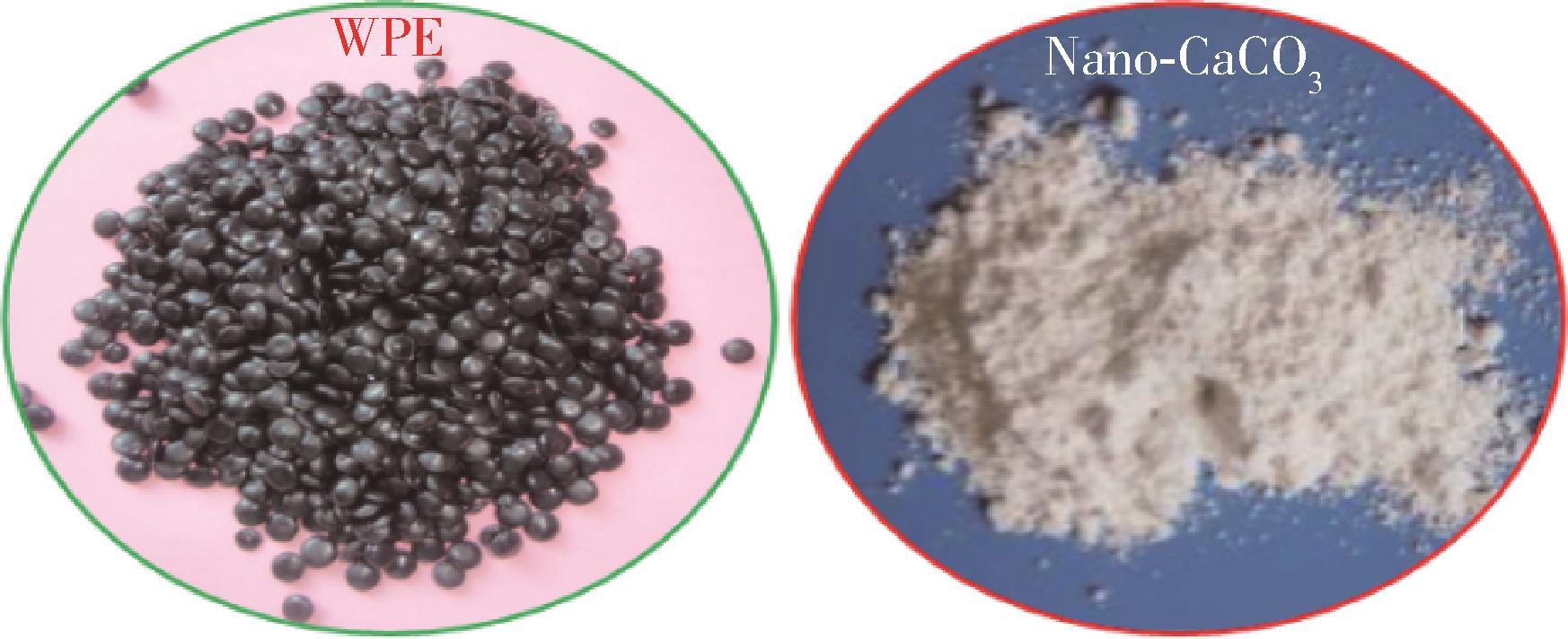

图1 主要原材料的外观及形状

Fig.1 The appearance and shape of main raw materials

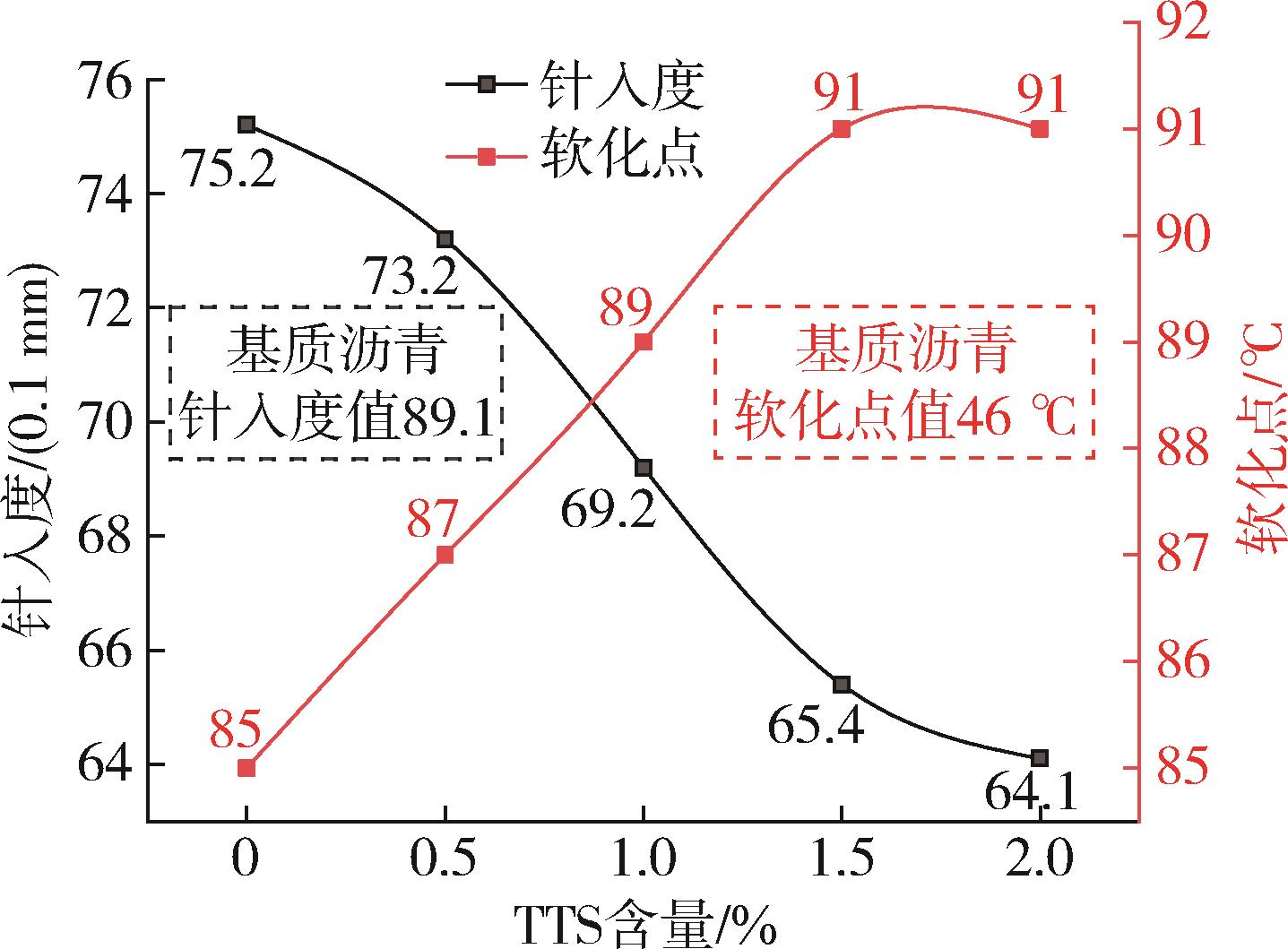

图2 TTS含量对CTW改性沥青软化点度与针入度的影响

Fig.2 The effect of TTS content on softening point and penetration of CTW modified asphalt

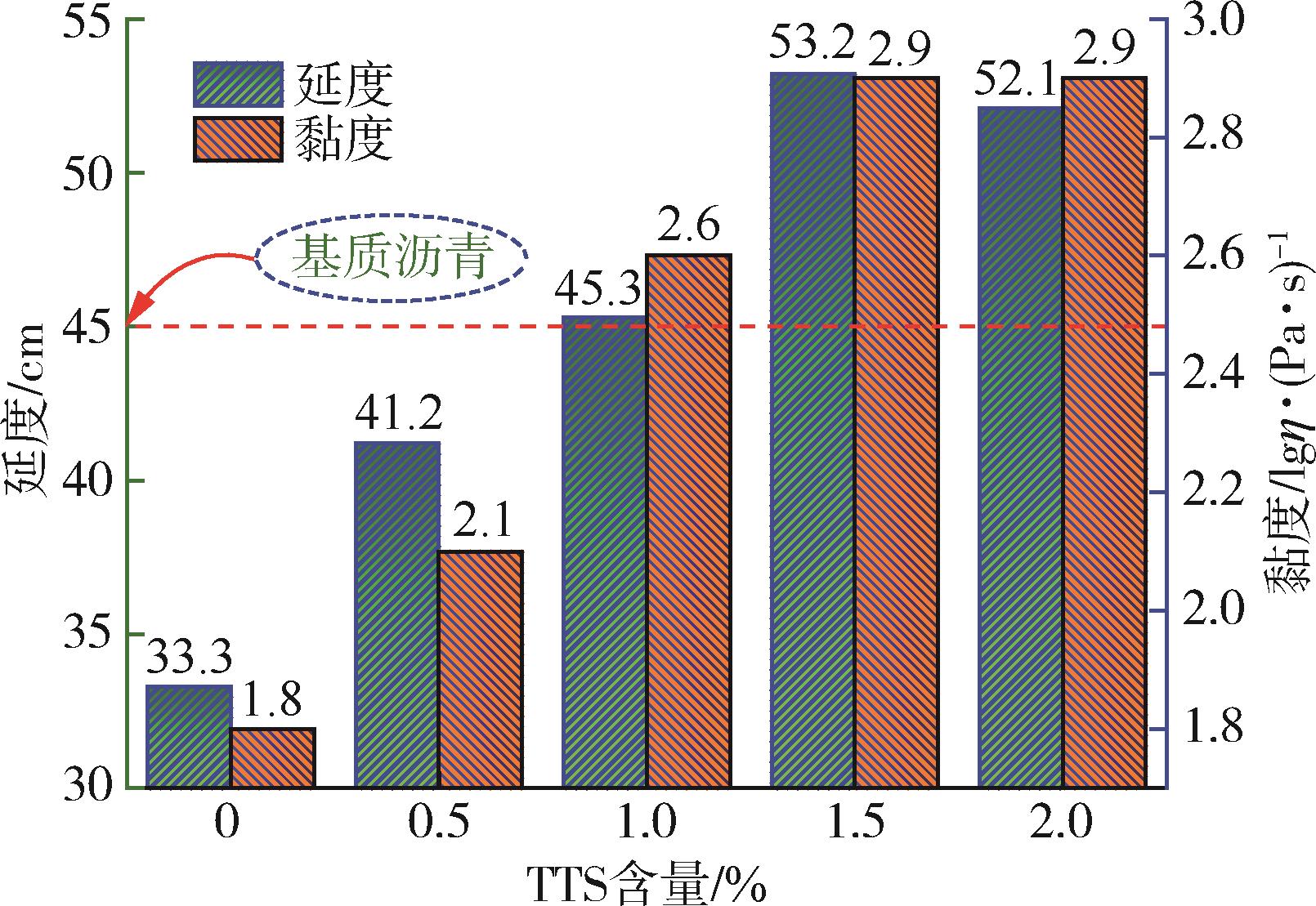

图3 TTS含量对CTW改性沥青延度与黏度的影响

Fig.3 The effect of TTS content on elongation and viscosity of CTW modified asphalt

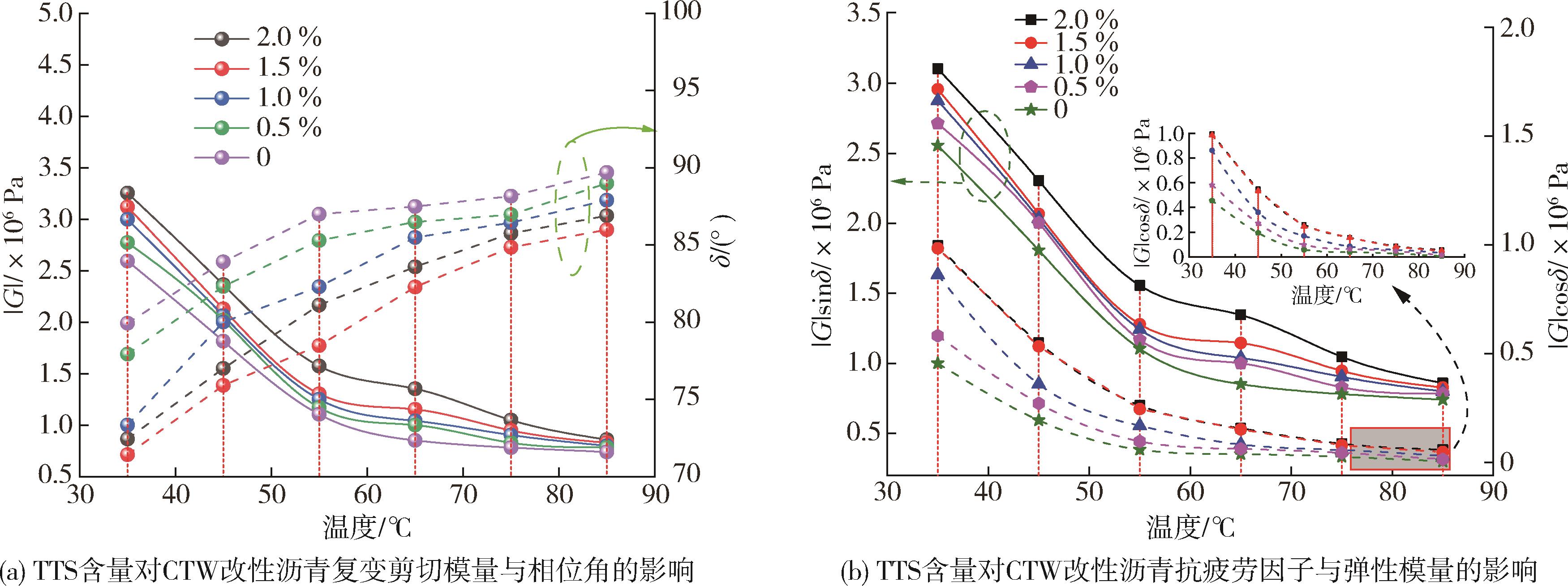

图4 TTS含量对CTW改性沥青流变性能的影响

Fig.4 The effect of TTS content on rheological behavior of CTW modified asphalt

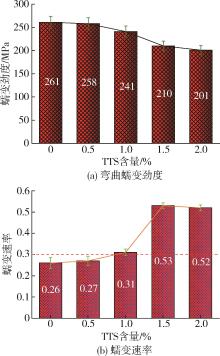

图5 TTS含量对CTW改性沥青低温性能的影响

Fig.5 The effect of TTS content on low temperature performance of CTW modified asphalt

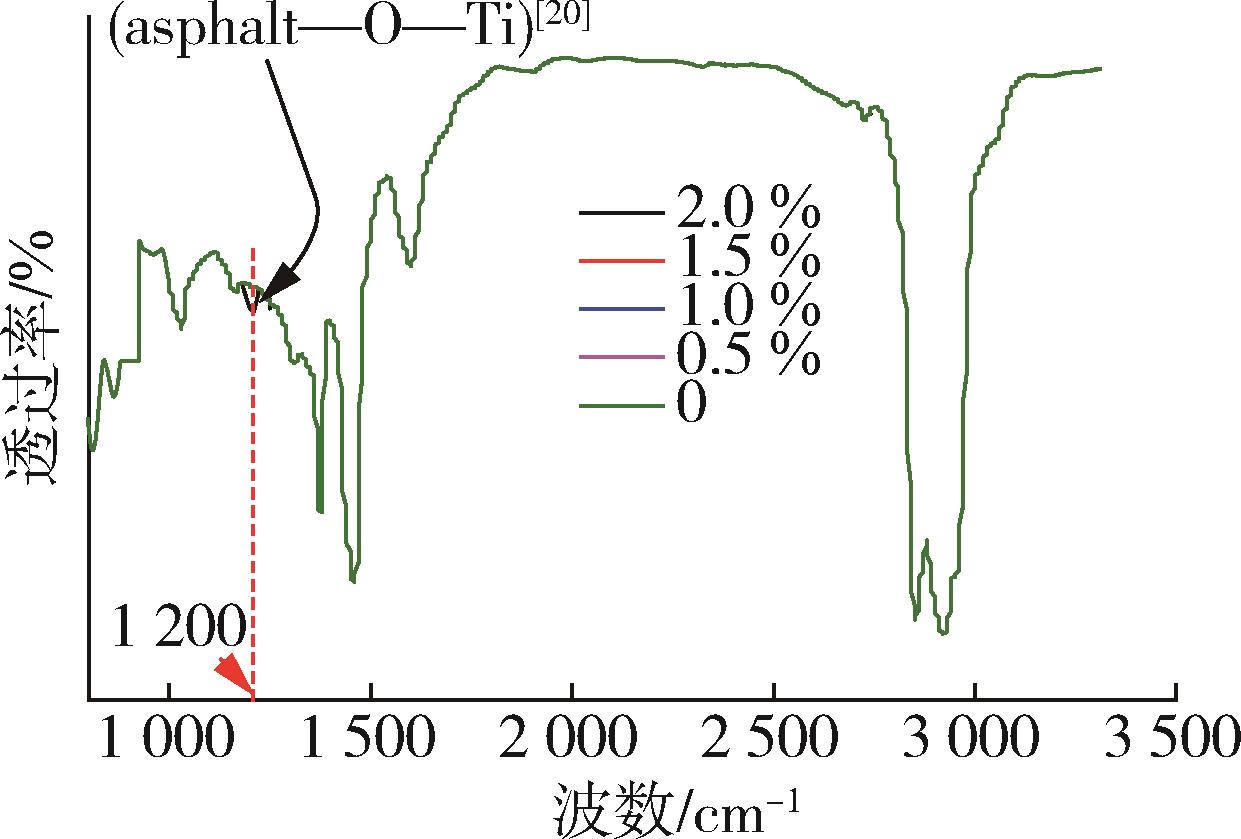

图6 不同TTS含量CTW改性沥青的FTIR谱图

Fig.6 FTIR of CTW modified asphalt with different TTS content

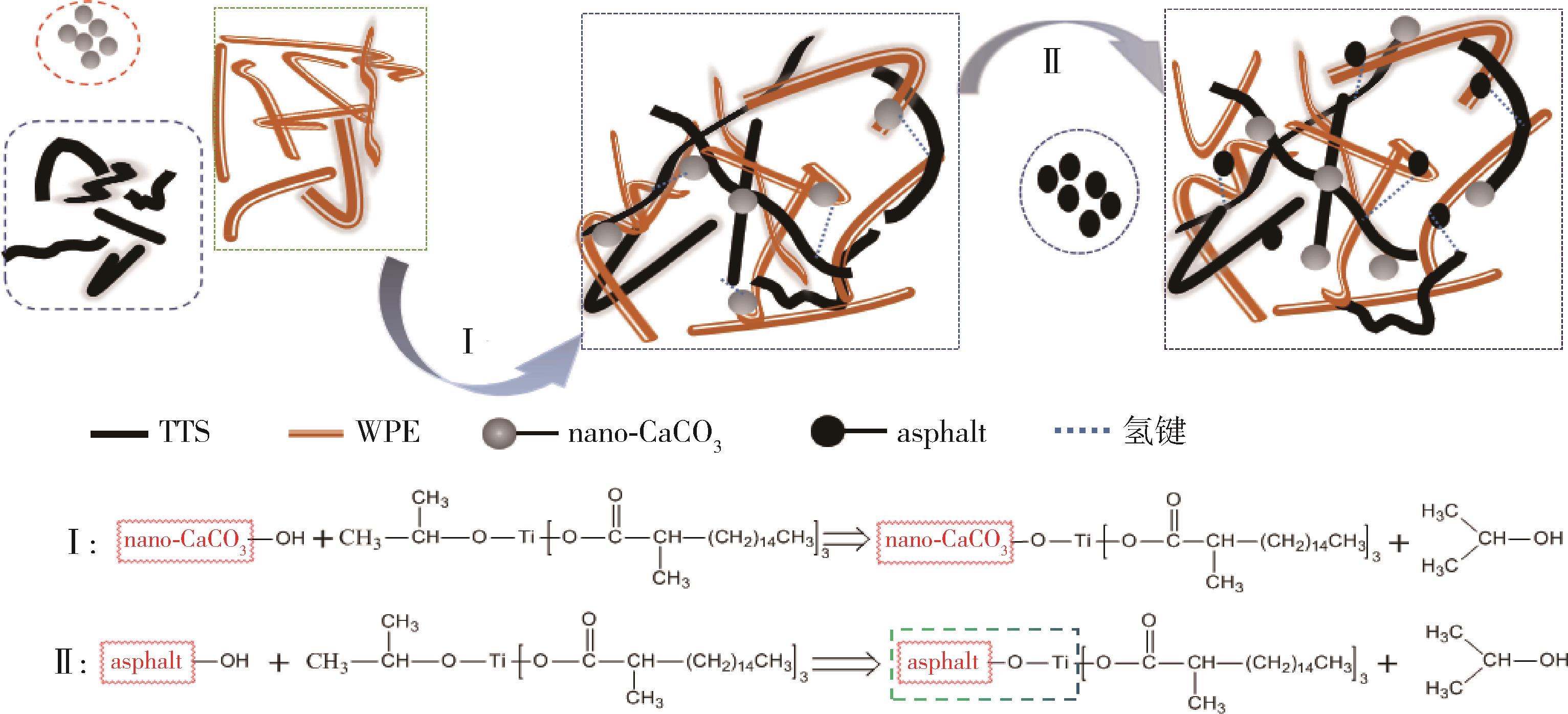

图7 WPE/nano⁃CaCO3/TTS/asphalt原材料间的作用机理图

Fig.7 The action mechanism between WPE/nano⁃CaCO3/TTS/asphalt raw materials

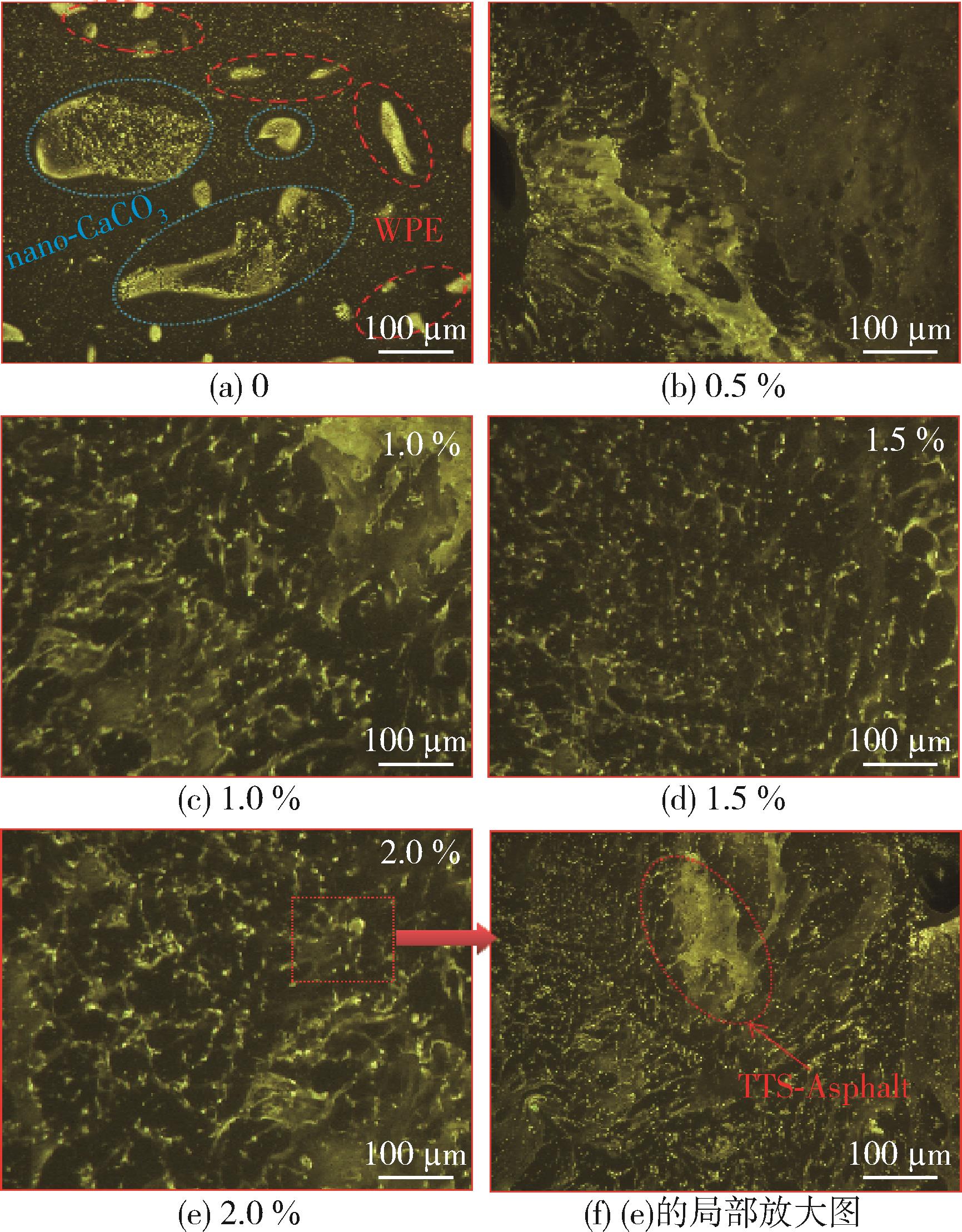

图8 不同含量TTS对CTW改性沥青微观形貌特征影响

Fig.8 The effect of TTS content on microtopographies of CTW modified asphalt

参考文献 21

1	崔平.纳米碳酸钙/二氧化钛与SBS复合改性沥青流变性能研究［J］.中外公路，2021，41（5）：292⁃295.
2	路勇，李华峰.纳米碳酸钙用量对改性沥青性能指标的影响研究［J］.运输经理世界，2021（1）：135⁃136.
3	孙培，张楠，王霁，等.纳米碳酸钙改性沥青混合料路用性能研究［J］.黑龙江工业学院学报（综合版），2022，22（6）：41⁃46.
	SUN P， ZHANG N， WANG J， et al. Study on the pavement performance of nano⁃CaCO₃ modified asphalt mixture［J］.Journal of Heilongjiang University of Technology，2022，22（6）：41⁃46.
4	PLASTICSEUROPE， Plastics ⁃the Facts 2021.An analysis of Europeanplastics production，demand and waste data ［R］. Brussels： Plastics Europe， 2021.
5	CLAY BOSWELL. Shifting capex could yield full circularity.Chemical week［EB/OL］.（2022）［2022⁃04⁃01］..
6	PLASTICSEUROPE， Plastics⁃the Facts 2019. An analysis of European plastics producti⁃on，demand and waste data ［R］. Brussels： Plastics Europe， 2019.
7	CHEN W⁃T， JIN K， WANG N⁃H L. The use of supercritical water for the liquefaction of polypropylene into oil［J］.ACS Sustainable Chemistry and Engineering， 2019，7（4）：3 749⁃3 758.
8	孙锴.废塑料催化热解制备芳香烃的研究［D］.杭州：浙江大学，2021.
9	NOOR Z. H.， IBRAHIM K.， MADZALAN N.， et al. Rheological properties of polyethylene and polypropylene modifified bitumen［J］. International Journal of Civil and Environmental Engineering，2010，4（12）：96⁃100.
10	FANG C Q， ZHANG M Y， YU R E， et al. Effect of preparation temperature on the aging properties of waste polyethylene modifified asphalt［J］. Journal of Materials Science & Technology，2015， 31 （3）：320⁃324.
11	张文才，郝晓刚，李萍，等.聚乙烯接枝马来酸酐含量对废旧聚乙烯改性沥青性能的影响［J］.中国塑料，2022，36（6）：24⁃31.
	ZHANG W C， HAO X G， LI P， et al. Effect of maleic⁃anhydride⁃grafted polyethylene content on performance of recycled polyethylene⁃modified asphalt［J］. China Plastics， 2022，36（6）：24⁃31.
12	杨锡武.生活废弃塑料改性沥青技术及工程应用［M］.北京：科学出版社，2016：194⁃213.
13	王洪宇，隋国鑫.文冠果壳纤维/高密度聚乙烯复合材料的力学性能［J］.科技导报，2014，32（9）：21⁃25.
	WANG H Y， SUI G X. Mechanical properties of xanthoceras sorbifolia husk fibers/high density polyethylene composites［J］. Science & Technology Review， 2014， 32（9）： 21⁃25.
14	HAN G， LEI Y， WU Q， et al. Bamboo⁃fiber filled high density polyethylene composites： effect of coupling treatment and nanoclay［J］. Journal of Polymers and the Environment， 2008， 16（2）： 123⁃130．
15	交通运输部.公路工程沥青及沥青混合料试验规程：Standard test methods of bitumen and bituminous mixtures for highway engineering：JTG E20⁃2011［M］.北京：人民交通出版社，2011.
16	KAKAR M R， MIKHAILENKO P， PIAO Z， et al. Analysis of waste polyethylene （PE） and its by⁃products in asphalt binder［J］. Construction and Building Materials，2021， 280：122492.
17	马峰，张超，傅珍.纳米碳酸钙改性沥青的DSC分析［J］.郑州大学学报（工学版），2006（4）：49⁃52.
	MA F， ZHANG C， FU Z. DSC study of nano⁃CaCO₃ modified asphalt［J］. Journal of Zhengzhou University（Engineering Science），2006（4）：49⁃52.
18	Zhang Haiyan， Wu Xiaowei， Cao Dongwei， et al. Effect of linear low density⁃polyethylene grafted with maleic anhydride（LLDPE⁃g⁃MAH）on properties of high density⁃polyethylene/styrene butadiene/styrene–butadiene–styrene（HDPE/SBS）modified asphalt［J］. Construction and Building Materials，2013，47：192⁃198.
19	杨锡武.生活废弃塑料改性沥青技术及工程应用［Ｍ］.北京：科学出版社，2016：96.
20	陈辉强，郝培文.钛酸酯偶联剂对沥青阻燃剂表面改性的研究［J］.武汉理工大学学报，2009，31（17）：66⁃69.
	CHEN H Q， HAO P W. Research on the surface modification of fire retardant asphalt with titanate coupling agent. ［J］.Journal of Wuhan University of Technology，2009，31（17）：66⁃69.
21	MASSONJ F， PELLETIER L， COLLINS P. Rapid FTIR method for quantification of styrene⁃butadiene type copolymers in bitumen［J］Journal of Applied Polymer Science，2001，79：1 034⁃1 041.

[1]	陈晖, 孙玲胜, 钱伟栋, 谭博. 选择性激光烧结聚醚砜树脂/碳纤维/炭黑复合材料的性能研究[J]. 中国塑料, 2023, 37(9): 14-18.
[2]	梅园, 李振, 徐禄波, 麻一明. 再生PCTG增韧改性再生PET的性能研究[J]. 中国塑料, 2023, 37(9): 39-43.
[3]	张之琪, 李润焘, 杨瑞程, 代云良, 章晓娟, 温变英. 片状FeSiAl/Al₂O₃共填充聚偏氟乙烯复合材料的吸波导热性能研究[J]. 中国塑料, 2023, 37(9): 44-50.
[4]	邓卫娟, 王桥, 胡伟, 杨帆, 惠湛. 缓黏结预应力钢绞线用胶黏剂配方试验研究[J]. 中国塑料, 2023, 37(9): 51-56.
[5]	崔成志, 曹金星, 刘建兰, 张辉. 聚乳酸/热塑性聚氨酯共混材料研究进展[J]. 中国塑料, 2023, 37(9): 75-82.
[6]	董党锋. 废旧聚乙烯/废旧聚丙烯/废硫渣复合改性剂含量对改性沥青性能的影响[J]. 中国塑料, 2023, 37(8): 101-106.
[7]	王磊, 赵敏, 翁云宣, 张彩丽. 机器学习在聚乳酸加工及性能预测中的应用研究进展[J]. 中国塑料, 2023, 37(8): 127-134.
[8]	李红波, 杨睿, 苏正涛. 不同硬质增强填料对PTFE性能的影响[J]. 中国塑料, 2023, 37(8): 13-19.
[9]	杜乐, 胡娅洁, 胡健, 孙滔, 云雪艳, 董同力嘎. UV固化制备聚（L⁃乳酸）/壳聚糖薄膜及其热学、力学及抑菌性能研究[J]. 中国塑料, 2023, 37(8): 38-44.
[10]	杨喜英, 陈梦, 张文才, 裴强. SBS/纳米碳酸钙复合改性沥青热稳定性研究[J]. 中国塑料, 2023, 37(8): 45-54.
[11]	王颢霖, 王廷玺. 基于离散单元法一字排列三螺杆挤出机固体输送段输送机理分析[J]. 中国塑料, 2023, 37(8): 61-68.
[12]	贾子辰马辰俣汪毅汪贵梅彭万黄琦睿潘丽静韩敏胡一鸣宇平. 基于大体积芴侧基热固性聚酰亚胺的合成及性能研究[J]. , 2023, 37(7): 22-26.
[13]	陈豪吴志强姜启运沈春晖高山俊. 聚乳酸/聚己二酸对苯二甲酸丁二醇酯共混发泡材料的制备及性能研究[J]. , 2023, 37(7): 1-8.
[14]	马小丰李建华董金明申浩海田东林郑志恒李洪娟汪晓东. 高强高韧聚甲醛粉末静电喷涂涂层的制备与性能研究[J]. , 2023, 37(7): 9-15.
[15]	廉萌童发钦赵飞刘军杨永启郑凤. 玻璃粉复合聚酰亚胺薄膜的制备及性能研究[J]. , 2023, 37(7): 47-52.

纳米碳酸钙/废旧聚乙烯功能化复合改性沥青性能影响及机理研究

Study on properties and mechanism of asphalt modified with nano⁃calcium carbonate/waste polyethylene composite

RichHTML

PDF

可视化

摘要/Abstract

引用本文

使用本文

图/表 8

参考文献 21

相关文章 15

编辑推荐

Metrics

本文评价
