注塑工艺参数对聚丙烯透明料雾度影响研究

doi:10.19491/j.issn.1001-9278.2024.11.016

中国塑料 ›› 2024, Vol. 38 ›› Issue (11): 93-96.DOI: 10.19491/j.issn.1001-9278.2024.11.016

注塑工艺参数对聚丙烯透明料雾度影响研究

王叶(), 刘义

国能新疆化工有限公司，乌鲁木齐 831404

收稿日期:2024-01-25 出版日期:2024-11-26 发布日期:2024-11-21
作者简介:王叶（1992—），女，工程师，从事聚烯烃过程产品及产品检测，13361250190@163.com

Effect of injection molding process parameter on haze of polypropylene transparent material

WANG Ye(), LIU Yi

CHN Energy Xinjiang Chemical Co，Ltd，Urumqi 831404，China

Received:2024-01-25 Online:2024-11-26 Published:2024-11-21

摘要/Abstract

摘要：

采用不同注塑成型方式对聚丙烯透明料雾度测试试样进行了制备，针对聚丙烯透明料雾度有影响的关键因素注塑压力、注塑速度、熔体温度、保压压力等进行了实验探究，确定了雾度试样制备最佳工艺参数为：注塑压力55.52 MPa、注射速率40 mm/s、熔体温度200 ℃、模具温度40 ℃、保压压力48.58 MPa。

关键词: 聚丙烯透明料, 注塑, 工艺参数, 雾度

Abstract:

In this study， different injection molding methods were adopted to prepare the test samples of polypropylene （PP） transparent material for the measurement of fog degree. The key factors affecting the fog degree of the transparent material， such as injection pressure， injection speed， melt temperature， and pressure holding pressure were investigated. The optimal process parameters for preparing the test samples for fog degree were determined to be an injection pressure of 55.52 MPa， an injection rate of 40 mm/s， a melt temperature of 200 ℃， a mold temperature of 40 ℃， and a holding pressure of 48.58 MPa.

Key words: polypropylene transparent material, injection molding, technological parameter, haze

中图分类号:

TQ320.6

王叶, 刘义. 注塑工艺参数对聚丙烯透明料雾度影响研究[J]. 中国塑料, 2024, 38(11): 93-96.

WANG Ye, LIU Yi. Effect of injection molding process parameter on haze of polypropylene transparent material[J]. China Plastics, 2024, 38(11): 93-96.

图/表 9

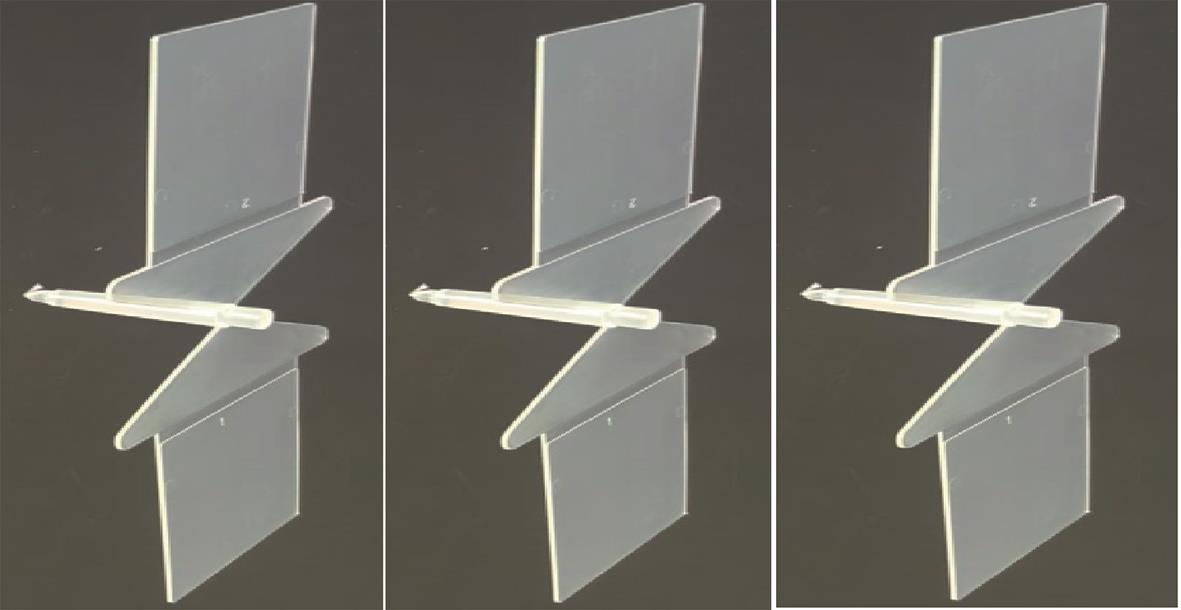

图1 注塑样片实物图

Fig.1 Physical picture of the injection samples

熔体温度/℃		190	200	210
雾度测试结果	1	11.6	12.5	12.9
	2	11.6	12.2	12.9
	3	11.4	12.4	12.8
	4	11.3	12.3	12.7
	5	11.5	12.2	13.0
	6	11.4	12.3	13.1
平均值		11.5	12.3	12.9
极差		1.4

表1 不同熔体温度下试样的雾度测试结果 (%)

Tab.1 Test results of fog degree of the samples at different melt temperature

图2 不同熔体温度下制备试样的PLM照片

Fig.2 PLM images of the samples prepared at different melt temperature

注射压力/MPa		41.64	55.52	69.40
雾度测试结果	1	11.4	12.4	13.5
	2	11.3	12.5	13.7
	3	11.2	12.5	13.7
	4	11.3	12.4	13.5
	5	11.4	12.5	13.6
	6	11.3	12.5	13.7
平均值		11.3	12.5	13.6
极差		2.3

表2 不同注射压力下试样的雾度测试结果 (%)

Tab.2 Test results of fog degree of the samples under different injection pressure

注射速度/mm·s^-1		40	50	60
雾度测试结果	1	11.4	12.1	12.8
	2	10.9	12.0	13.0
	3	11.1	11.9	13.1
	4	11.0	11.7	12.8
	5	10.9	11.8	13.1
	6	11.2	11.8	12.9
平均值		11.1	11.9	13.0
极差		1.9

表3 不同注射速度下试样的雾度测试结果 (%)

Tab.3 Test results of fog degree of the samples at different injection speed

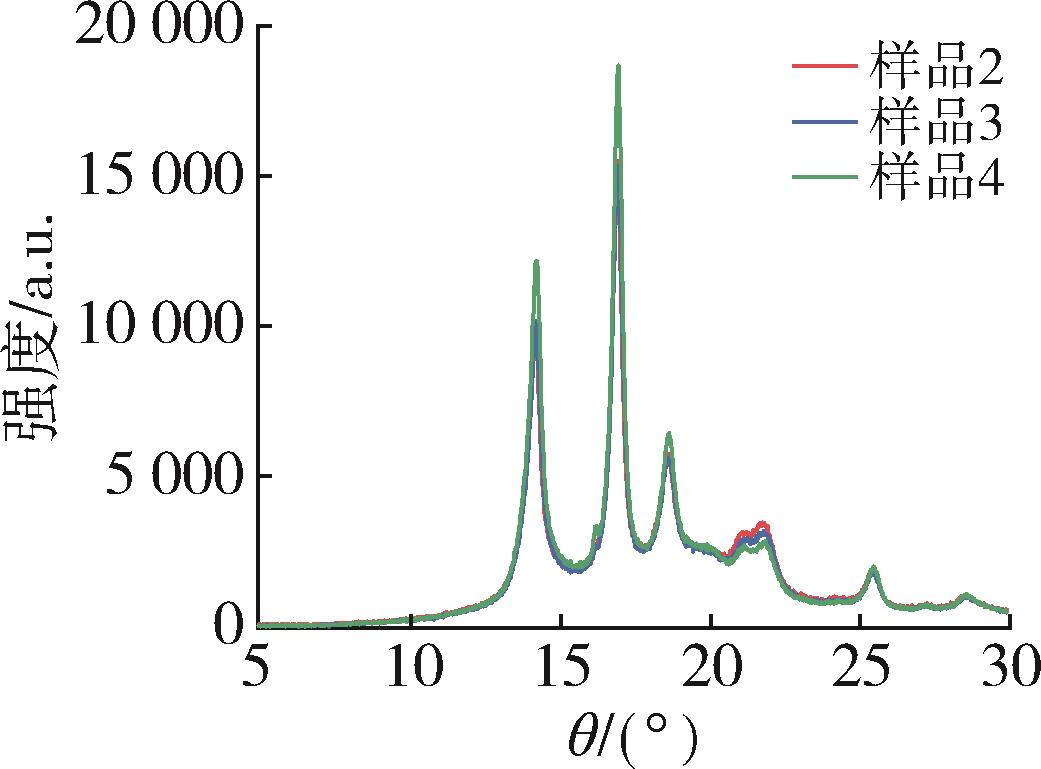

图3 不同注射速度下制备试样的XRD谱图

Fig.3 XRD patterns of the samples prepared at different injection speed

模具温度/℃		20	40	60
雾度测试值	1	11.9	12.1	12.1
	2	11.7	12.0	12.4
	3	11.5	11.9	12.1
	4	11.5	11.7	12.5
	5	11.8	11.8	12.2
	6	11.4	11.8	12.3
平均值		11.6	11.9	12.3
极差		0.7

表4 不同模具温度下试样的雾度测试结果 (%)

Tab.4 Test results of fog degree of the samples at different mold temperature

保压压力/MPa		41.64	48.58	55.52
雾度测试结果	1	12.4	11.0	12.1
	2	12.3	11.3	12.4
	3	12.2	11.4	12.1
	4	11.9	11.2	12.5
	5	11.8	11.0	12.2
	6	11.9	11.2	12.3
平均值		12.1	11.2	12.3
极差		1.1

表5 不同保压压力下试样的雾度测试结果 (%)

Tab.5 Test results of fog degree of the samples under different holding pressure

试验次数	雾度测试结果
平均值	11.4
1	11.5
2	11.4
3	11.2
4	11.4
5	11.5
6	11.6

表6 试样雾度验证试验结果 (%)

Tab.6 Fog degree verification results of the samples

参考文献 12

1	齐姝婧，刘宏吉，刘畅宇，等.我国透明聚丙烯市场供需分析及发展趋势［J］.化学工业，2023，41（02）：6⁃9.
	QI S J， LIU H J， LIU C Y，et al. Supply⁃demand analysis and development tendency of transparent polypropylene in China［J］. Chemical Industry，2023，41（02）：6⁃9.
2	刘义，王叶，孙伟，等.红外光谱法测定聚丙烯中透明成核剂含量研究［J］.中国塑料，2022，36（08）：115⁃118.
	LIU Y， WANG Y， SUN W，et al.Determination of content of transparent nucleating agent in polypropylene using infrared spectroscopy［J］China Plastics，2022，36（08）：115⁃118.
3	刘义，孙伟，曲国兴，等.薄壁注塑透明聚丙烯专用料的结构与性能分析［J］.中国塑料， 2022，36（07）：37⁃43.
	LIU Y， SUN W， QU G X，et al.Structure and performance analysis of transparent polypropylene special material for thin⁃wall injection molding ［J］.China Plastics，2022，36（07）：37⁃43.
4	全国塑料标准化技术委员会. 塑料聚丙烯（PP）模塑和挤出材料第2部分：试样制备和性能测定：［S］.北京：中国标准出版社，2022.
5	全国塑料标准化技术委员会. 塑料热塑性塑料材料注塑试样的制备第3部分：小方试片：［S］.北京：中国标准出版社，2003.
6	全国塑料标准化技术委员会. 透明塑料透光率和雾度的测定：［S］.北京：中国标准出版社，2009.
7	谢雯新，陈萍.注塑工艺对透明聚丙烯制品雾度的影响［J］.塑料包装，2013，24（3）：24⁃27.
	XIE W X， CHEN P.Influence of injection molding conditions on haze of transparent polypropylene products［J］.Plastics Packaging，2013，24（3）：24⁃27.
8	李春雷．注塑成型条件对无规共聚透明料雾度的影响研究［J］.中国煤炭，2022，48 （9）：127⁃132.
	LI C L.Research on the influence of injection molding conditions on the haze of random copolymer transparent material［J］.China Coal， 2022，48（9）：127⁃132.
9	王超先，陈宏愿，蔡春飞，等.ISO 294⁃1注塑试样制备标准的术语和注塑机操作参数［J］.塑料工业，2022，50（07）：119⁃124.
	WANG C X， CHEN H Y， CAI C F，et al.Terminology of ISO 294⁃1 for preparation of injection moulding specimens and operating parameters of injection molding machines［J］.China Plastics Industry，2022，50（07）：119⁃124.
10	王超先，王少鹏，蔡春飞，等.注塑试样制备过程中注射速率的设定方法［J］.塑料工业，2022，50（08）：84⁃88.
	WANG C X， WANG S P， CAI C F，et al.Method of injection velocity setting in the preparation of injection moulding specimens［J］.China Plastics Industry，2022，50（08）：84⁃88.
11	王欣.注塑工艺对透明聚丙烯结构性能的影响规律研究［D］.兰州：兰州理工大学，2019.
12	封春艳，黄莉，刘国强，等.制样参数对聚丙烯透明料雾度的影响［J］.理化检验（物理分册），2020，56（08）：16⁃18，22.
	FENG C Y， HUANG L， LIU G Q，et al.Effect of sample preparation parameters on haze of polypropylene transparent material［J］.Physical Testing and Chemical Analysis（Part A：Physical Testing），2020，56（08）：16⁃18，22.
