汽车空调鼓风机左右盖复杂抽芯注塑模设计

doi:10.19491/j.issn.1001-9278.2024.01.016

中国塑料 ›› 2024, Vol. 38 ›› Issue (1): 112-116.DOI: 10.19491/j.issn.1001-9278.2024.01.016

• 机械与模具 • 上一篇

汽车空调鼓风机左右盖复杂抽芯注塑模设计

费强(), 张维合()

广东科技学院机电工程学院，广东东莞 523083

收稿日期:2023-07-23 出版日期:2024-01-26 发布日期:2024-01-22
通讯作者: 张维合（1964—），男，教授，从事模具教学与研究，allenzhang0628@126.com
E-mail:779270829@qq.com;allenzhang0628@126.com
作者简介:费强（1989—），男，讲师，从事机械设计教学与研究，779270829@qq.com
基金资助:
2022年东莞市工程技术研究中心专项《现代模具设计与制造工程技术研究中心》(20221600402242);2022年广东科技学院重大科研成果培育项目《汽车空调管道污染物检测与净化机器人的应用研究》(GKY?2022CQPY?2)

Design of complicated core pulling injection mold for left/right cover of car air tank

FEI Qiang(), ZHANG Weihe()

Electromechanic Engineering College，Guangdong University of Science and Technology，Dongguan 523083，China

Received:2023-07-23 Online:2024-01-26 Published:2024-01-22
Contact: ZHANG Weihe E-mail:779270829@qq.com;allenzhang0628@126.com

摘要/Abstract

摘要：

根据汽车空调鼓风机左右盖结构特点设计了一副大型、复杂侧向抽芯注塑模具。模具采用热流道浇注系统以及快速和均衡的冷却系统，成型周期缩短了10 %，精度提高了一级，达到了MT3级（GB/T 14486—2008）。模具通过采用复合抽芯和延时抽芯有效解决了成型塑件结构复杂、倒扣多的脱模难题。模具导向定位系统采用标准滚珠导套，大大提高了模具的精度和寿命。

关键词: 汽车空调鼓风机左右盖, 大型注塑模具, 侧向抽芯机构, 复合抽芯, 延时抽芯, 热流道浇注系统

Abstract:

According to the structural characteristics and technical requirements of the left/right cover car air tank， a large injection mold with a complex core⁃pulling mechanism was designed. The labor productivity increased by 10 %， and the dimensional accuracy reached MT3（GB/T 14486—2008） through using a hot runner⁃gating system and a fast and balanced cooling system. The problem in the ejection system with a complex structure and multiple back buckles was solved by using composite core pulling and delayed core pulling. The accuracy and lifespan of the mold were greatly improved by using a guidance and positioning system with a standard ball⁃guide sleeve.

Key words: left/right cover of car air tank, large injection mold, side core pulling mechanism, compound core pulling, time?delay core pulling, hot runner gating system

中图分类号:

TQ320.66⁺2

费强, 张维合. 汽车空调鼓风机左右盖复杂抽芯注塑模设计[J]. 中国塑料, 2024, 38(1): 112-116.

FEI Qiang, ZHANG Weihe. Design of complicated core pulling injection mold for left/right cover of car air tank[J]. China Plastics, 2024, 38(1): 112-116.

图/表 7

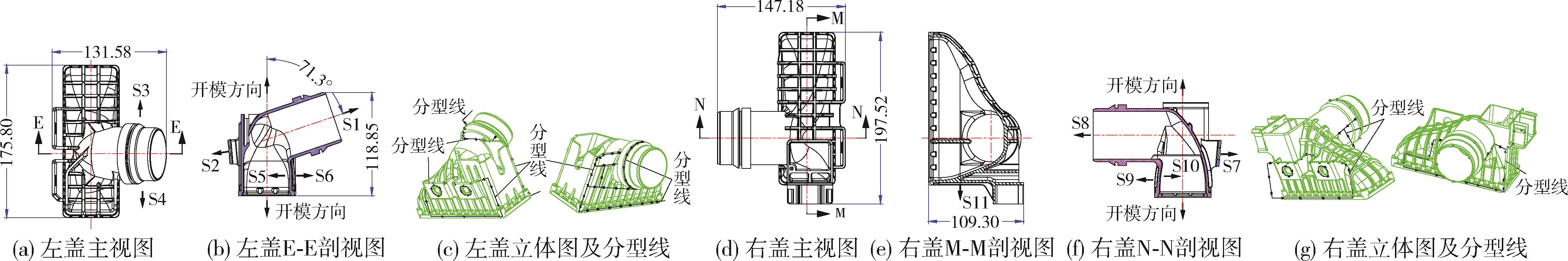

图1 汽车鼓风机左、右盖塑件图

Fig.1 The car airtank left/right cover

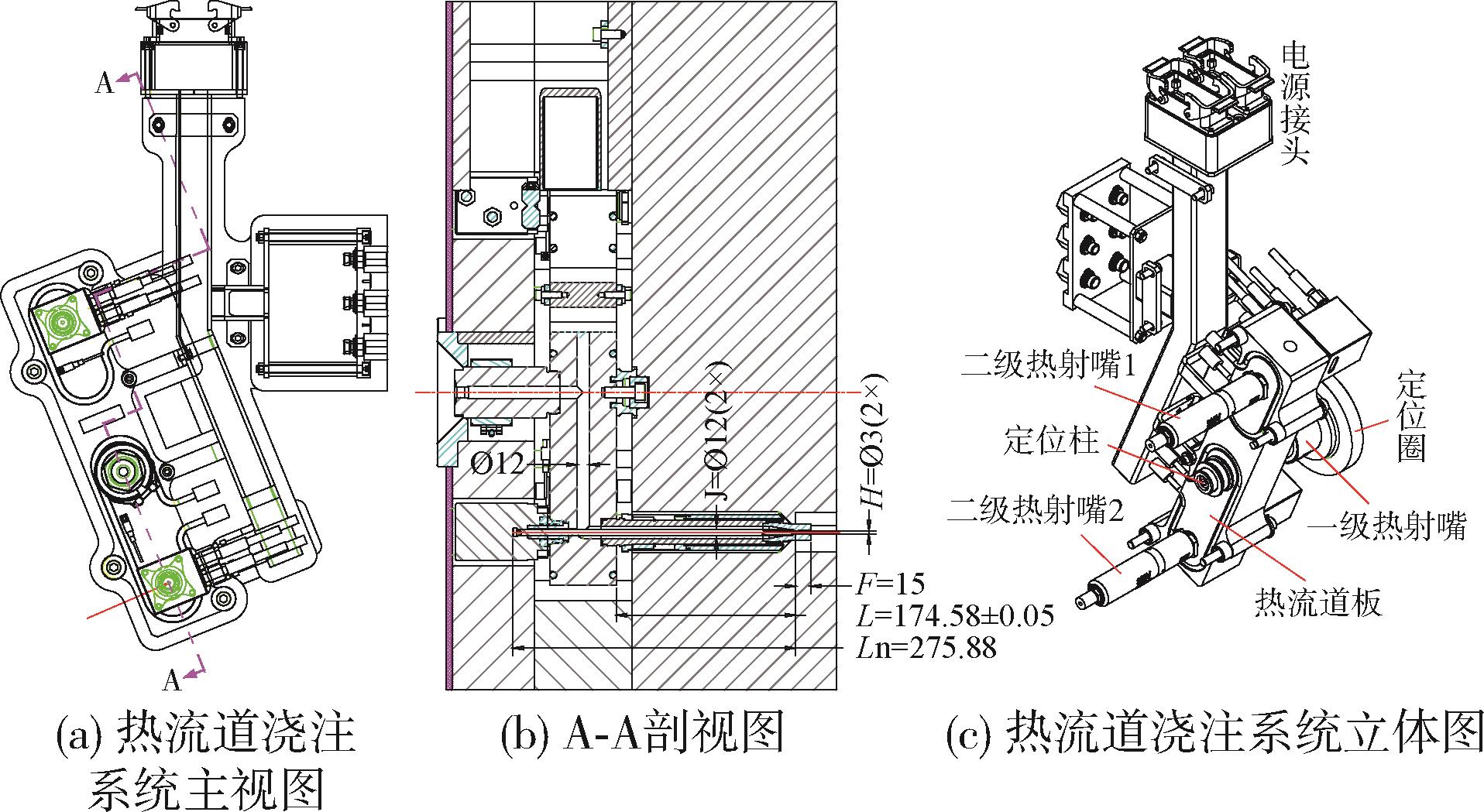

图2 模具热流道浇注系统

Fig.2 The hot runner gating system

图3 汽车空调鼓风机左盖注塑模具侧向抽芯机构

Fig.3 The side core pulling mechanism of the injection mold for the car airtank left cover

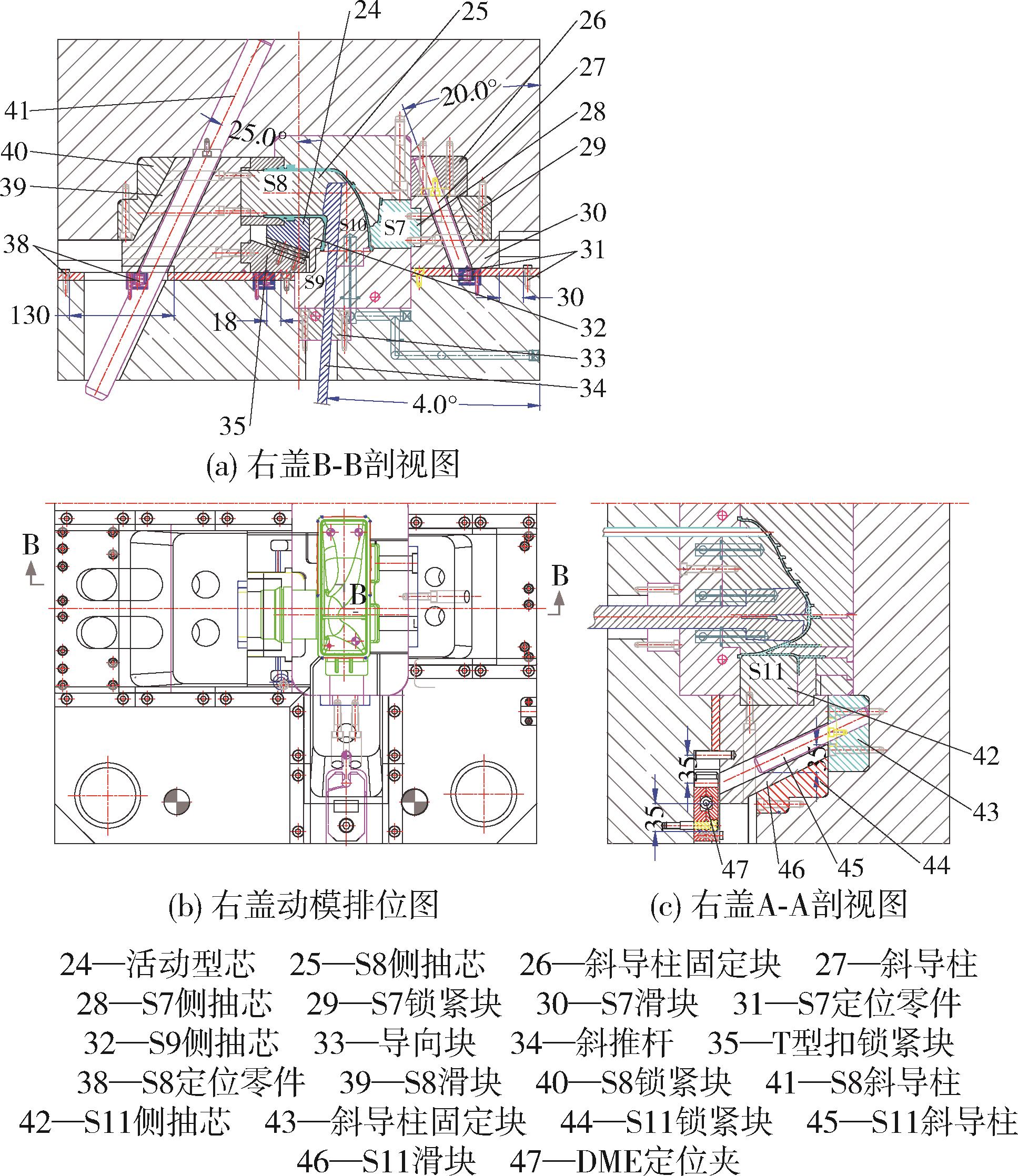

图4 汽车空调鼓风机右盖注塑模具的侧向抽芯机构

Fig.4 The side core pulling mechanism of injection mold for the car airtank right cover

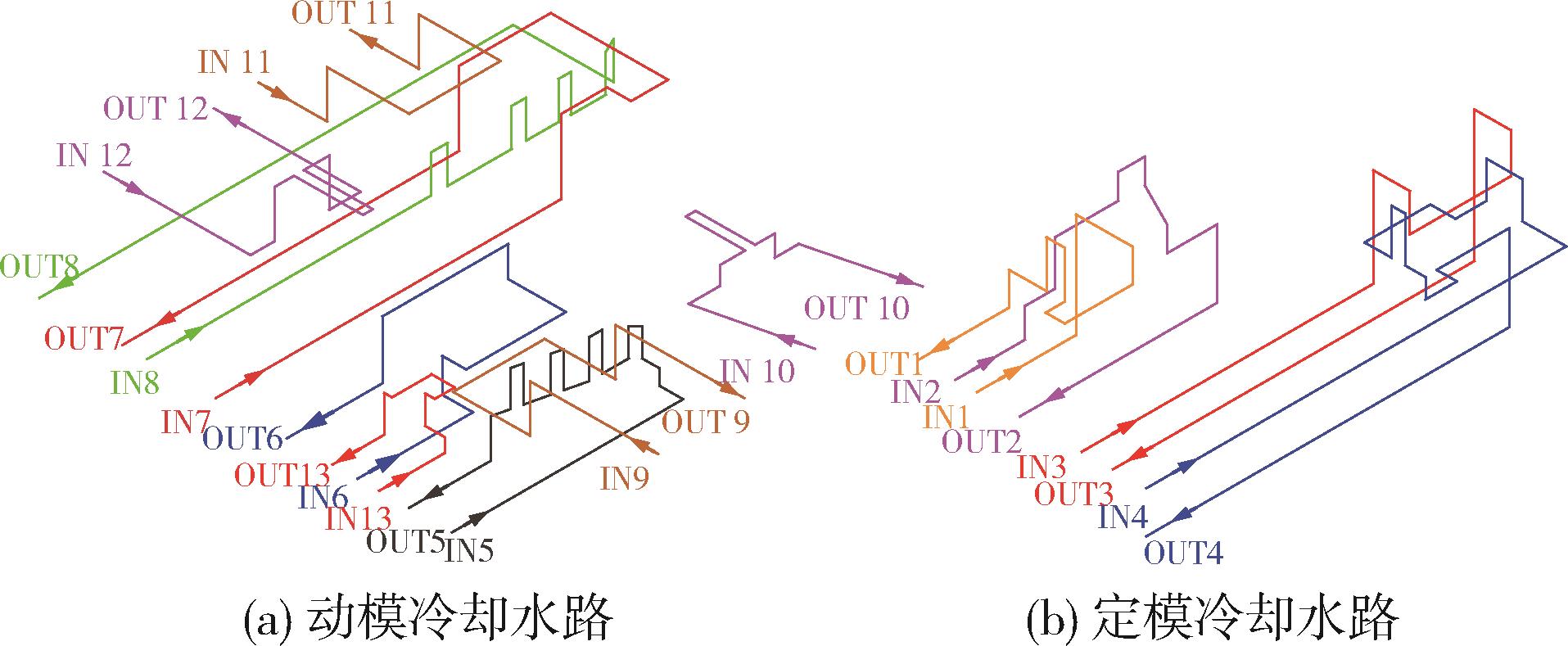

图5 模具温度控制系统

Fig.5 The cooling system of the injection mold

图6 模具温度控制系统的立体示意图

Fig.6 The 3D schematic diagram of the cooling system

图7 汽车空调鼓风机左盖注塑模具结构

Fig.7 The injection mold schematic of the car airtank L/R cover

参考文献 10

1	张维合.注射模具设计实用手册［M］.北京：化学工业出版社，2011：112⁃177.
2	张维合.汽车注塑模具设计要点与实例［M］. 北京：化学工业出版社，2016：23⁃45.
3	张维合. 基于顺序阀热流道技术汽车导流板注射模设计［J］.塑料科技，2018，46（12）： 100⁃105.
	ZHANG W H. Design of injection mold based on SVG hot runner for automobile deflector［J］. Plastic Science and Technology，2018，46（5）： 100⁃105.
4	沈忠良，郑子军，肖国华，等.汽车中控面板IMD成组模具设计［J］. 工程塑料应用，2017，45（1）：70⁃75.
	SHEN Z L， ZHENG Z J， XIAO G H，et al.Design of IMD group mould for central control panel in automobile［J］.Engineering Plastics Appication， 2017，45（1）： 70⁃75.
5	张维合. 汽车后背门护板热流道大型注塑模设计［J］.中国塑料，2019，33（5）：102⁃108.
	ZHANG W H. Design of large and hot runner injection mold for the rear door of automobile［J］.China Plastics，2019，33（5）：102⁃108.
6	万鹏程.汽车保险杠注射模浇注系统设计与成型参数优化［M］.昆明理工大学出版社，2011：58⁃75.
7	张维合.《汽车手套箱注塑模设计》［J］. 现代塑料加工应用，2015，27（4）：54⁃57.
	ZHANG W H. Design of large injection mold for car Handschuhkasten［J］.Modern Plastics Processing and Applications，2019，33（5）：102⁃108.
8	张维合. 汽车中央装饰件顺序阀热流道二次顶出注塑模设计［J］. 工程塑料应用，2018，46（7）：87⁃91.
	ZHANG W H. Design of injection mold of SVG and secondary ejection for automotive central decoration［J］. Engineering Plastics Appication.2017，46（7）： 87⁃91.
9	张维合.汽车前门地图袋低压双层注塑模设计［J］. 塑料工业，2017，45（6）：60⁃65.
	ZHANG W H. Design of low⁃ pressure double⁃layer injection mold for deckel fuer tuerablagekasten of car［J］. China Plastics Industry，2017，45（6）：60⁃65.
10	张维合，冯国树，朱晓敏，等.汽车右后门板顺序阀热流道大型薄壁注塑模具设计［J］.中国塑料，2022，36（1）：166⁃171.
	ZHANG W H， FENG G S， ZHU X M， et al. Design of large and thin⁃welled injection mould with SVG for car right⁃tuer hinten［J］.China Plastics，2022，36（1）：166⁃171.
