预氧化程度对聚丙烯腈预氧化纤维结构与性能的影响

doi:10.19491/j.issn.1001-9278.2024.11.009

中国塑料 ›› 2024, Vol. 38 ›› Issue (11): 53-56.DOI: 10.19491/j.issn.1001-9278.2024.11.009

预氧化程度对聚丙烯腈预氧化纤维结构与性能的影响

王俊, 葛媛(), 曹安然, 张守雷, 严泽同

吉林建筑大学材料科学与工程学院，长春 130118

收稿日期:2024-03-04 出版日期:2024-11-26 发布日期:2024-11-21
通讯作者: 葛媛（1989—），女，讲师，从事聚丙烯腈基碳纤维研究，geyuan@jlju.edu.cn
E-mail:geyuan@jlju.edu.cn
基金资助:
吉林省科技发展计划项目资助(YDZJ202301ZYTS282)

Effect of pre⁃oxidation degree on structure and properties of polyacrylonitrile thermal oxidative stabilized fiber

WANG Jun, GE Yuan(), CAO Anran, ZHANG Shoulei, YAN Zetong

School of Materials Science and Engineering，Jilin Jianzhu University，Changchun 130118，China

Received:2024-03-04 Online:2024-11-26 Published:2024-11-21
Contact: GE Yuan E-mail:geyuan@jlju.edu.cn

摘要/Abstract

摘要：

通过在空气气氛下恒定牵伸PAN纤维，制备具有不同预氧化程度的预氧化纤维（基于傅里叶变换红外光谱用相对环化率表征预氧化程度），探究预氧化程度对预氧化纤维的化学结构、晶体结构、微观结构和力学性能的影响。结果表明，预氧化程度高于54.7 %时，共轭羰基出现且含量逐渐增大；预氧化程度为83.2 %时，纤维形成新的漫散射峰和序态结构，纤维横截面具有明显的径向不均匀结构现象，断裂伸长率较小；预氧化程度约为72.0 %时，可以获得结构缺陷少，力学性能较为良好的预氧化纤维。

关键词: 聚丙烯腈, 预氧化程度, 皮芯结构, 力学性能

Abstract:

Thermal oxidative stabilized （TOS） fibers with different pre⁃oxidation degrees were prepared by using constant draft polyacrylonitrile （PAN） fibers under air atmosphere according to the pre⁃oxidation degree obtained from the relative cyclization rate determined by Fourier⁃transform infrared spectroscopy. The effect of pre⁃oxidation degree on the chemical and crystal structures， microstructure， and mechanical properties of the resultant TOS fibers were investigated. The results indicated that the conjugated carbonyl groups began to form at a pre⁃oxidation degree greater than 54.7 % and tended to increase gradually. The TOS fibers exhibited new diffuse peaks and ordered structures at a pre⁃oxidation degree of 83.2 %， and their cross section presented an obvious radial non⁃uniform structure， so⁃called “skin⁃core structure” along with a decrease in the elongation at break. Therefore， the TOS fibers obtained a cyclization degree of 72 %， thus resulting in fewer structural defects and better performance.

Key words: polyacrylonitrile, pre?oxidation degree, skin?core structure, mechanical property

中图分类号:

TQ325

王俊, 葛媛, 曹安然, 张守雷, 严泽同. 预氧化程度对聚丙烯腈预氧化纤维结构与性能的影响[J]. 中国塑料, 2024, 38(11): 53-56.

WANG Jun, GE Yuan, CAO Anran, ZHANG Shoulei, YAN Zetong. Effect of pre⁃oxidation degree on structure and properties of polyacrylonitrile thermal oxidative stabilized fiber[J]. China Plastics, 2024, 38(11): 53-56.

图/表 5

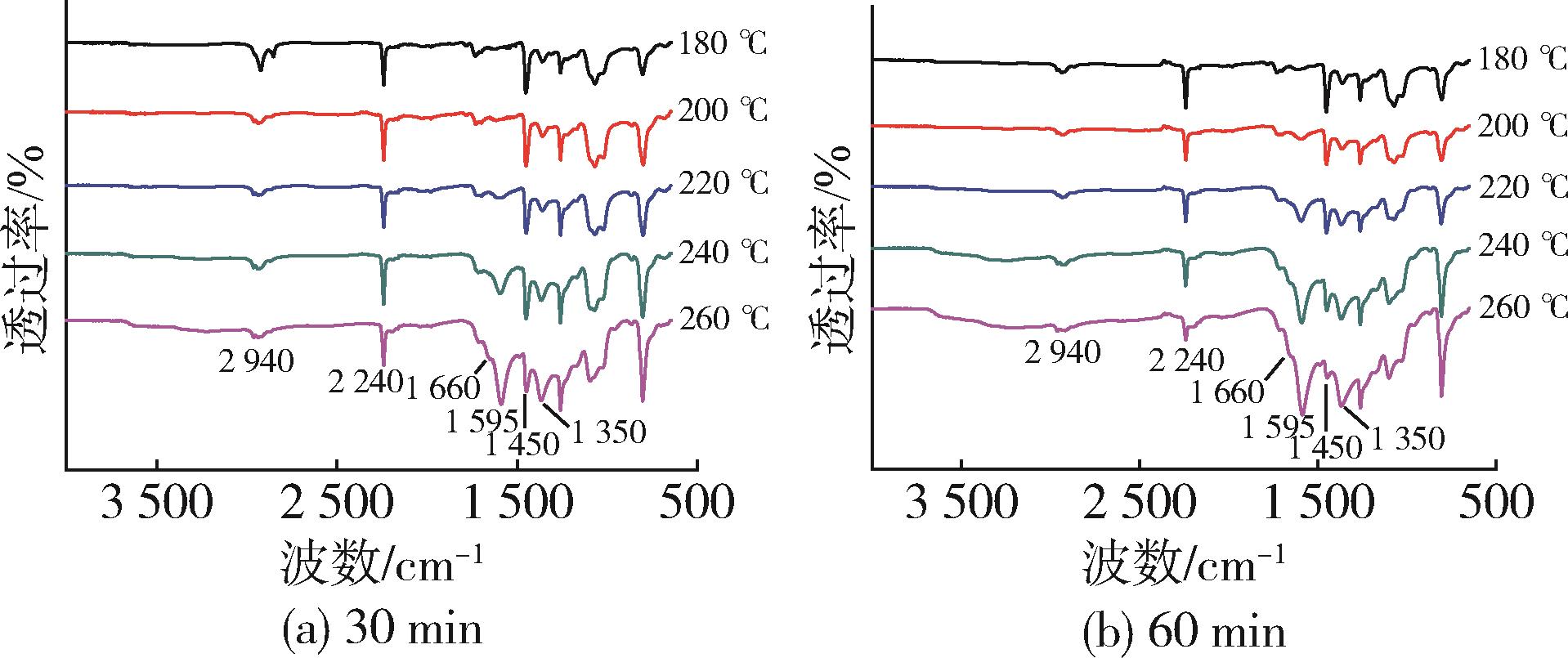

图1 热处理30 min和60 min预氧化纤维的FTIR谱图

Fig.1 FTIR spectra of thermal oxidative stabilized fibers treated for 30 and 60 min， respectively

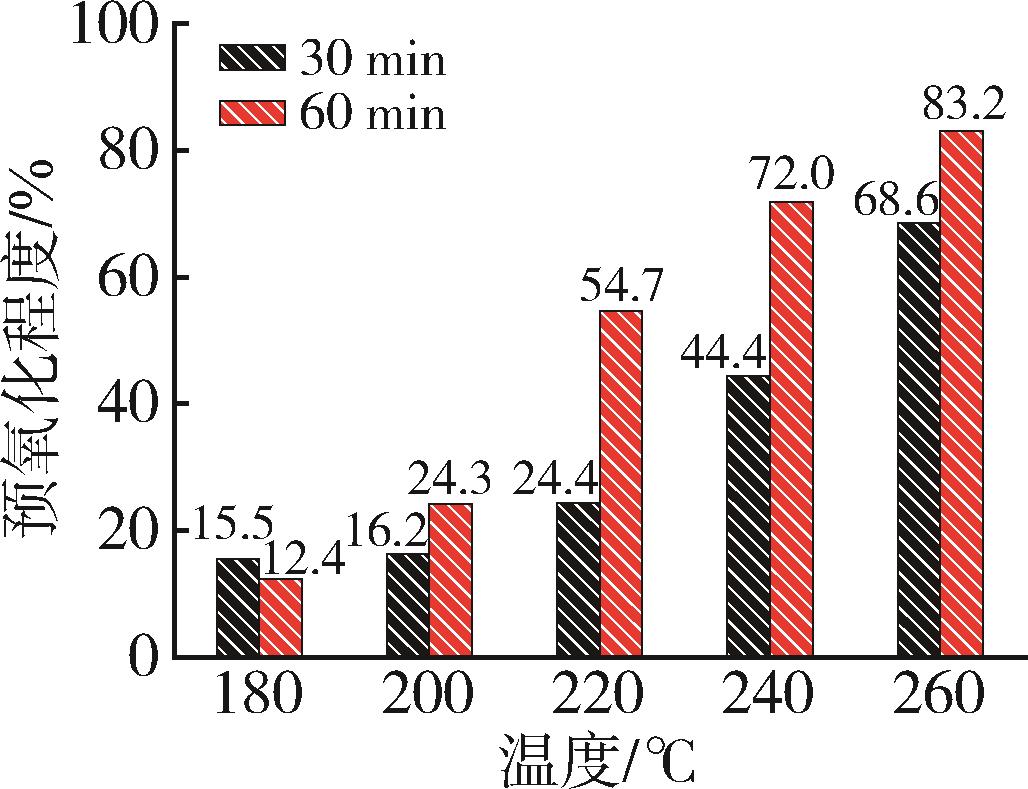

图2 热处理温度和时间对样品预氧化程度的影响

Fig.2 Effect of heat treatment temperature and time on cyclization degree of the samples

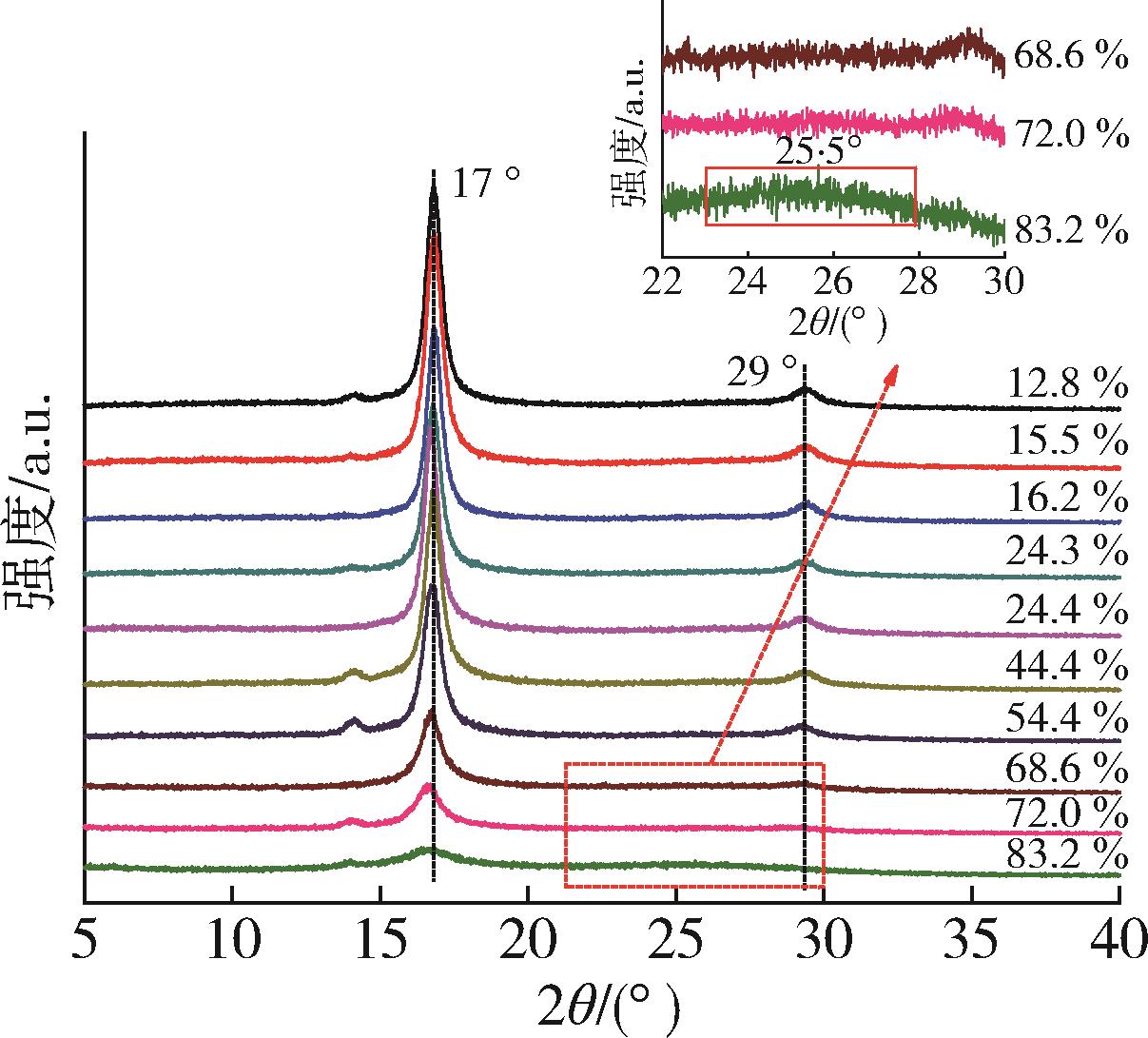

图3 不同预氧化程度纤维的XRD谱图

Fig.3 XRD patterns of the fibers of different thermal oxidative stabilization degree

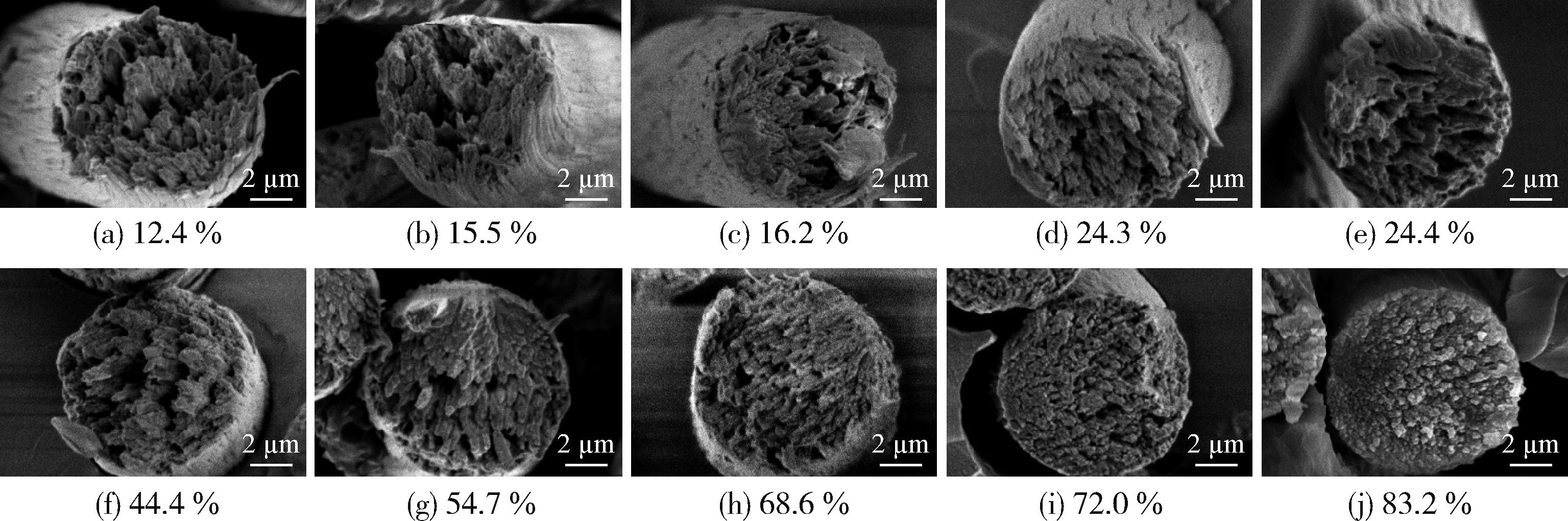

图4 不同预氧化程度纤维的SEM照片

Fig.4 SEM images of the fibers with different thermal oxidative stabilization degree

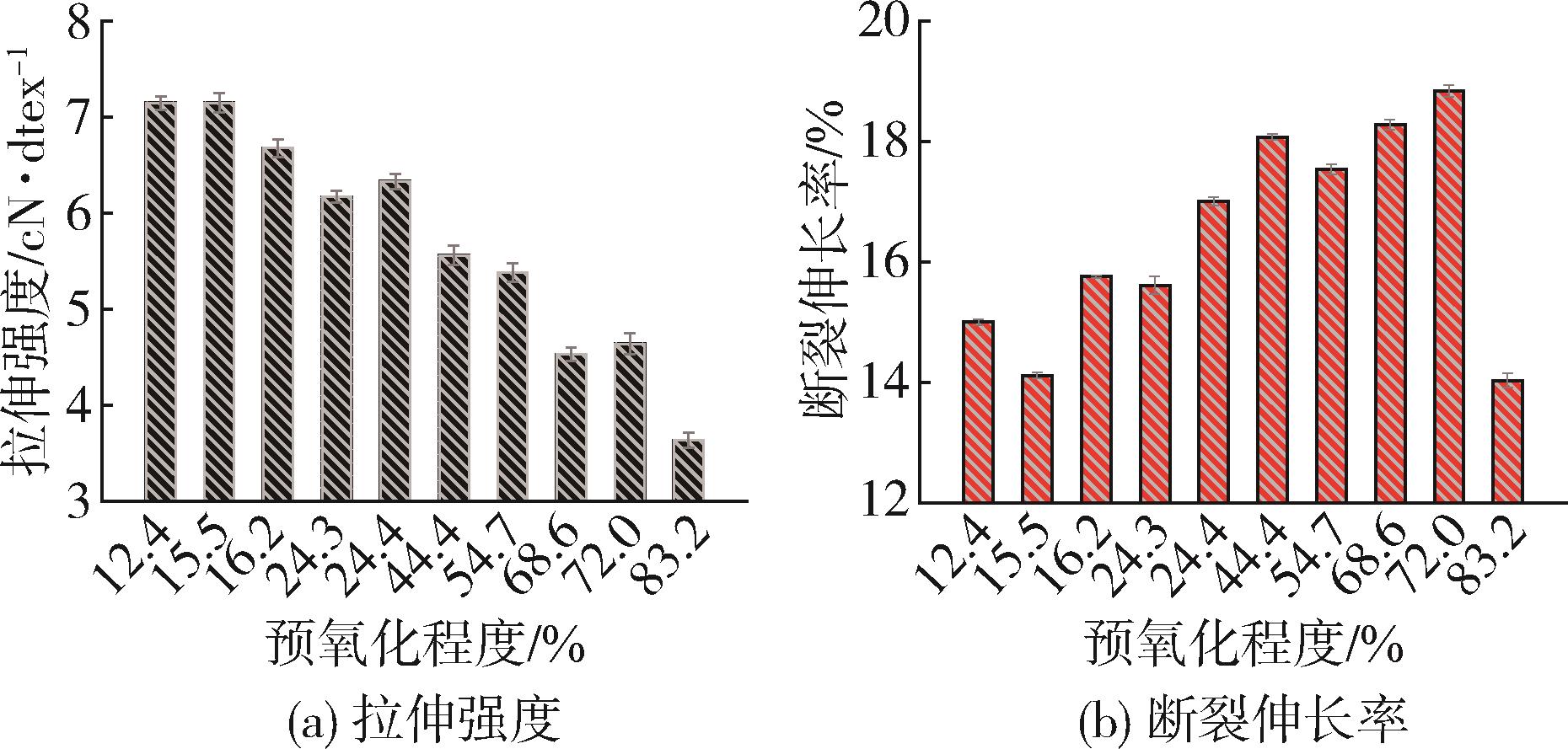

图5 预氧化程度与拉伸强度和断裂伸长率的关系

Fig.5 Relationship between tensile strength and elongation at break and thermal oxidative stabilization degree

参考文献 19

1	Lee J E， Choi J， Jang D， et al. Processing⁃controlled radial heterogeneous structure of carbon fibers and primary factors determining their mechanical properties［J］. Carbon， 2023， 206： 16⁃25.
2	Zeng J， Zhao G， Liu J， et al. Interaction between thermal stabilization temperature program， oxidation reaction， and mechanical properties of polyacrylonitrile （PAN） based carbon fibers［J］. Diamond and Related Materials， 2024， 141： 110588.
3	秦显营.聚丙烯腈纤维在热处理过程中的结构演变与控制［D］.上海：东华大学，2012.
4	Zhou H， Zhu J， Wang H L. Tuning of structural/functional feature of carbon fibers： New insights into the stabilization of polyacrylonitrile［J］. Polymer， 2023， 282： 126157.
5	Choi J， Kim S S， Chung Y S， et al. Evolution of structural inhomogeneity in polyacrylonitrile fibers by oxidative stabilization［J］. Carbon， 2020， 165： 225⁃237.
6	Jang D， Lee M E， Choi J， et al. Strategies for the production of PAN⁃based carbon fibers with high tensile strength［J］. Carbon， 2022， 186： 644⁃677.
7	顾红星，王浩静，范立东，等.聚丙烯腈预氧丝预氧化程度表征分析［J］.化工学报，2015，66（03）：1 228⁃1 233.
	GU H X， WANG H J， FAN L D，et al. Evaluation and analysis of pre⁃oxidation extent of polyacrylonitrile fiber［J］. CIESC Journal，2015，66（03）：1 228⁃1 233.
8	Son S Y， Jo A Y， Jung G Y， et al. Accelerating the stabilization of polyacrylonitrile fibers by UV irradiation［J］. Journal of Industrial and Engineering Chemistry， 2019， 73： 47⁃51.
9	Wang Y， Wang C， Gao Q， et al. Study on the relationship between chemical structure transformation and morphological change of polyacrylonitrile based preoxidized fibers［J］. European Polymer Journal， 2021， 159： 110742.
10	Terra B M， de Andrade D A， de Mesquita R N. Characterization of polyacrylonitrile thermal stabilization process for carbon fiber production using intelligent algorithms［J］. Polymer Testing， 2021， 100： 107238.
11	杨志军，黄有平，马雷，等.聚丙烯腈纤维热稳定化程度的评估分析［J］.化工新型材料，2021，49（09）：89⁃92.
	YANG Z J， HUANG Y P， MA L，et al. Evaluation on the extent of thermal stabilization of polyacrylonitrile fiber［J］. New Chemical Materials，2021，49（09）：89⁃92.
12	Wang Y， Wang Y， Xu L， et al. Regulating the radial structure of polyacrylonitrile fibers during pre⁃oxidation and its effect on the mechanical properties of the resulting carbon fibers［J］. New Carbon Materials， 2021， 36（4）： 827⁃834.
13	Wang B， Li C， Cao W. Effect of polyacrylonitrile precursor orientation on the structures and properties of thermally stabilized carbon fiber［J］. Materials， 2021， 14（12）： 3237.
14	Ogawa H， Saito K. Oxidation behavior of polyacrylonitrile fibers evaluated by new stabilization index［J］. Carbon， 1995， 33（6）： 783⁃788.
15	Shirolkar N， Patwardhan P， Rahman A， et al. Investigating the efficacy of machine learning tools in modeling the continuous stabilization and carbonization process and predicting carbon fiber properties［J］. Carbon， 2021， 174： 605⁃616.
16	Khayyam H， Jazar R N， Nunna S， et al. PAN precursor fabrication， applications and thermal stabilization process in carbon fiber production： Experimental and mathematical modelling［J］. Progress in Materials Science， 2020， 107： 100575.
17	陈秋飞，郭鹏宗，陈晓，等.张力对PAN预氧化纤维结构和性能的影响［J］.高科技纤维与应用，2022，47（06）：33⁃38.
	CHEN Q F， GUO P Z， CHEN X，et al. Effect of tensionon the structure and properties of pre⁃oxidized PAN fibers［J］. Hi⁃Tech Fiber and Application，2022，47（06）：33⁃38.
18	杨翔麟，陈秋飞，刘高君，等.预氧化温度对大丝束碳纤维性能的影响［J］.高科技纤维与应用，2023，48（04）：29⁃32.
	YANG X L， CHEN Q F， LIU G J，et al. Effect of preoxidation temperature on properties of large tow fiber bundles［J］. Hi⁃Tech Fiber and Application，2023，48（04）：29⁃32.
19	Ge Y， Zhang H， Yu H， et al. Effect of structural evolution in high⁃temperature thermal oxidative stabilized polyacrylonitrile fibers on carbonized fibers［J］. Journal of Applied Polymer Science， 2023， 140（47）： e54692.
