Research Progress in Polymeric Materials with High Barrier Performance

doi:10.19491/j.issn.1001-9278.2021.05.022

Abstract

Abstract:

Modification ways for polymeric materials with high barrier performance are introduced， including blending and compounding，multilayer coextrusion， orenitation， surface treation and chemical structure control，etc. Properties and modification research on barrier performance of EVOH， PVDC，PA and PVA are listed in detail.

Key words: high barrier performance, polymeric material, ethylene-vinyl alcohol, polyvinylidene chloride, polyamide, polyvinyl alcohol, modification way

CLC Number:

TQ320

GUO Jinqiang, WANG Fuyu, ZHANG Yuxia. Research Progress in Polymeric Materials with High Barrier Performance[J]. China Plastics, 2021, 35(5): 146-155.

Figures/Tables 10

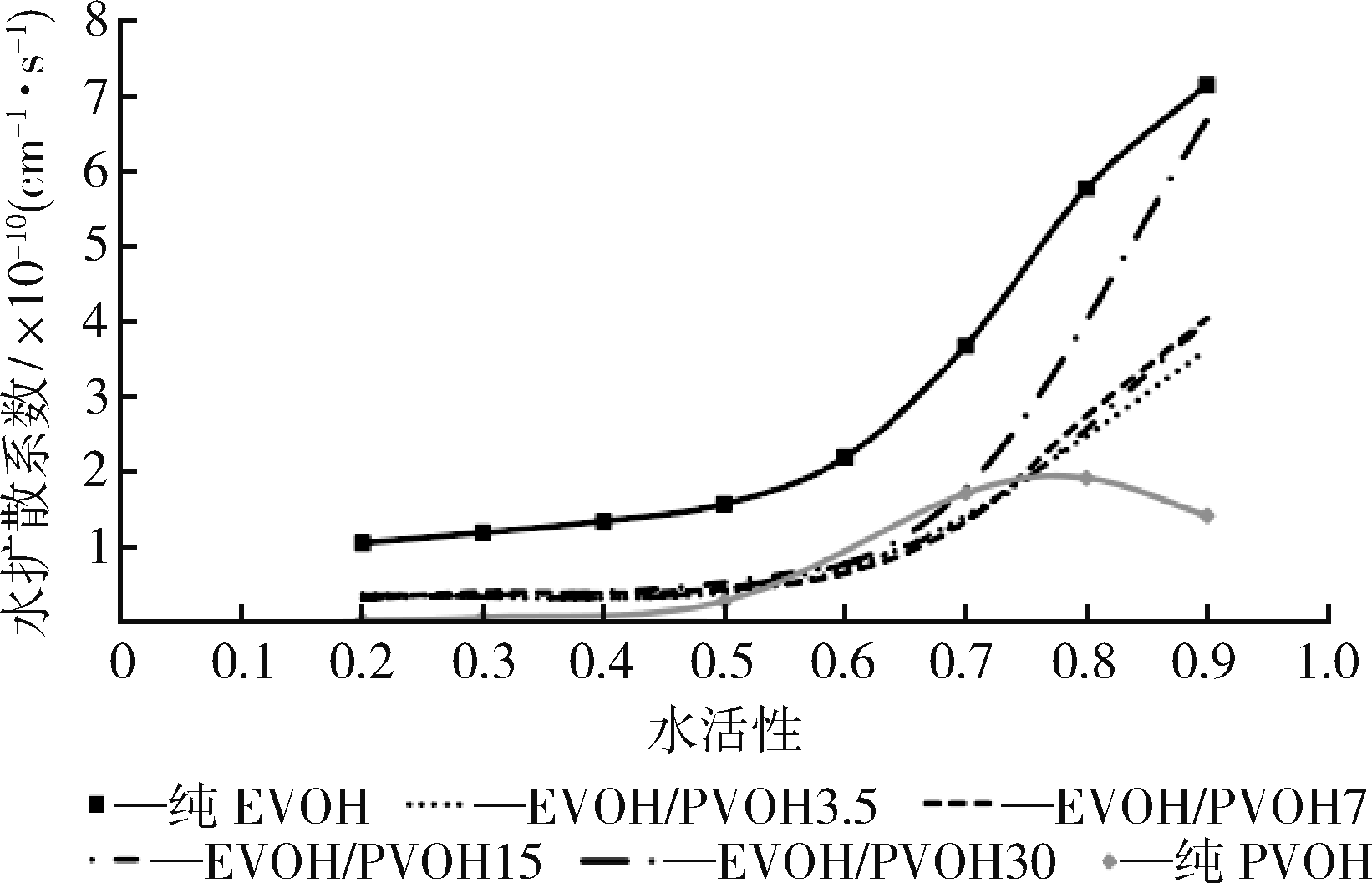

Fig.1. Evolution of the water diffusion of EVOH/PVA blends as a function of water activity

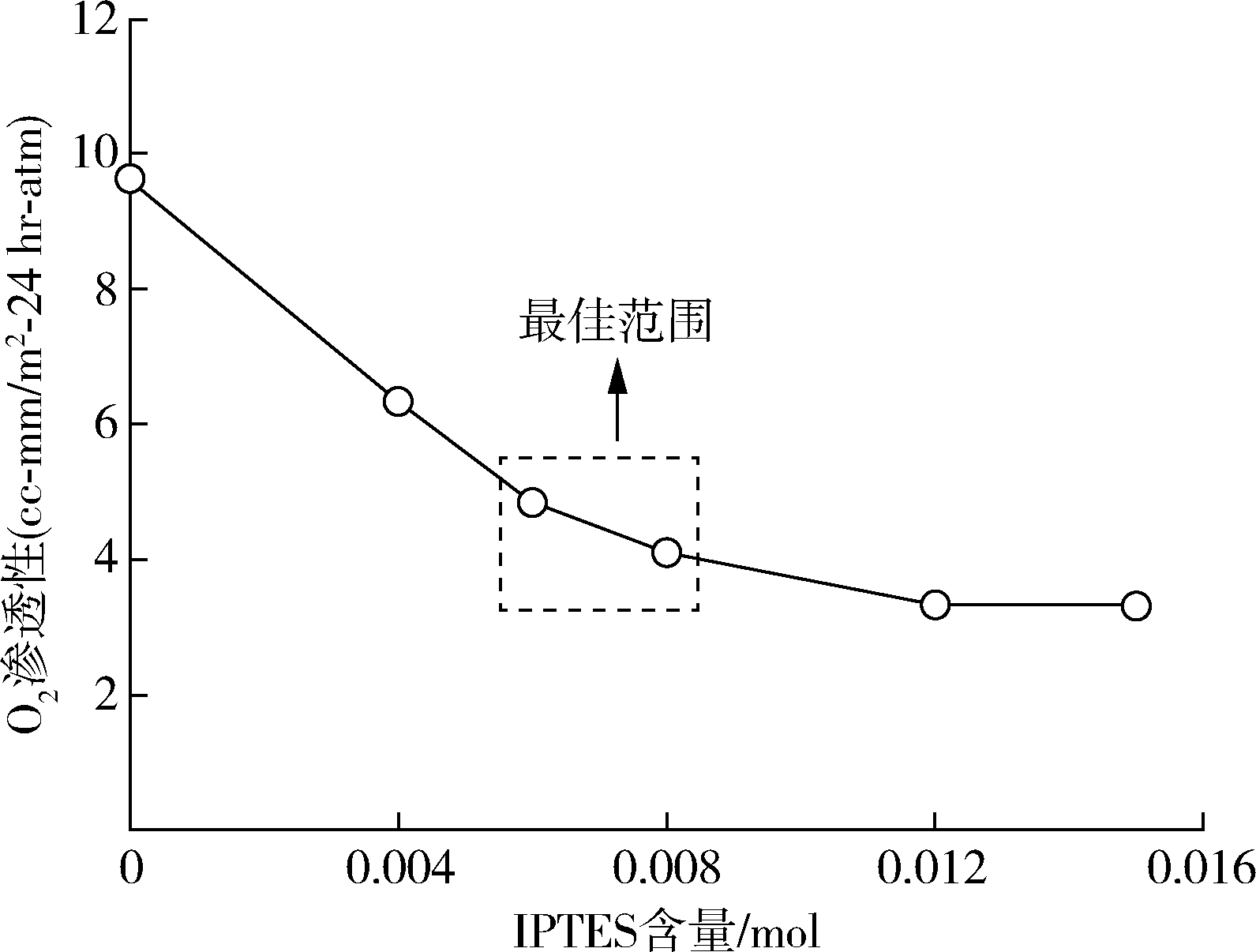

Fig.2. Oxygen permeability of the EVOH/SiO2 hybrid coating films as a function of the IPTES content.

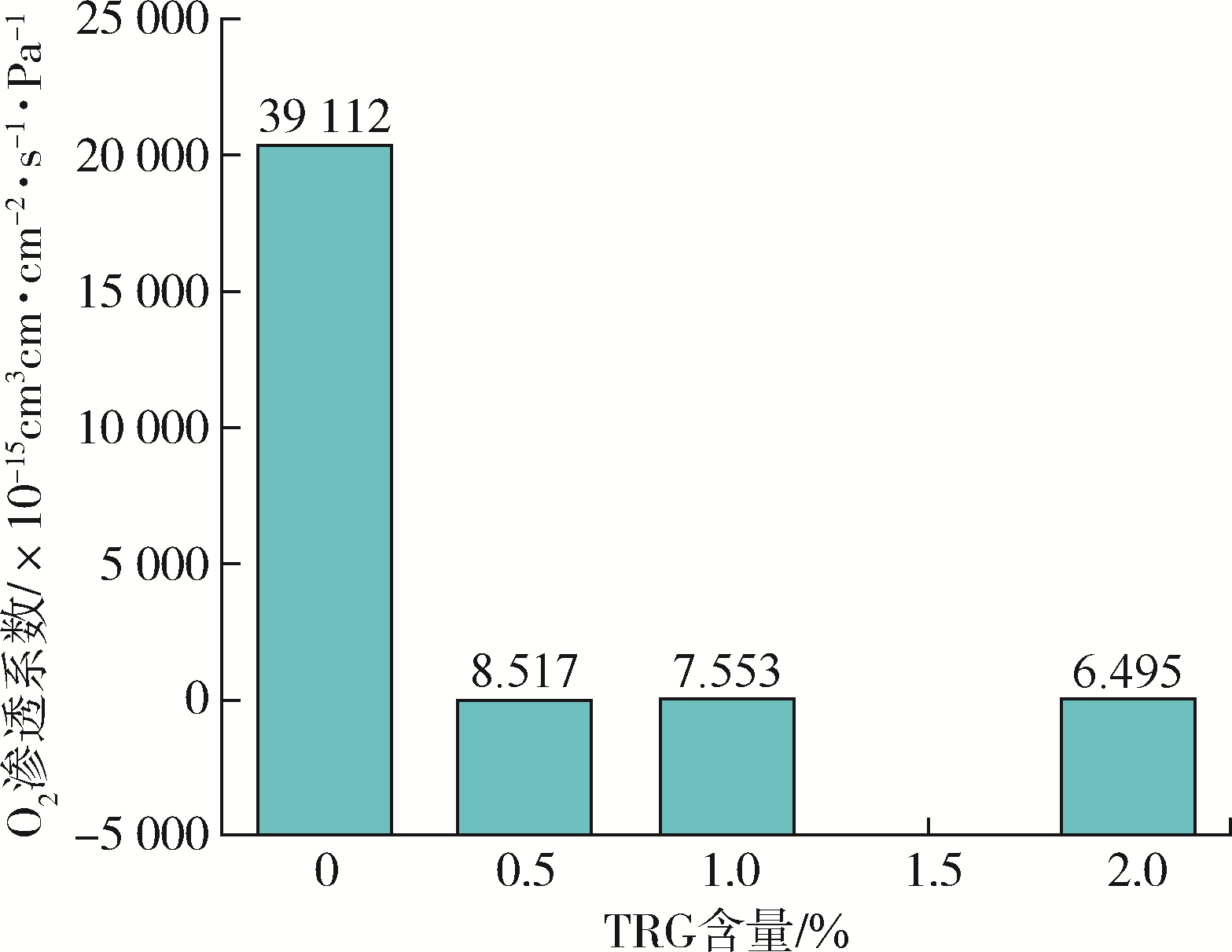

Fig.3. Permeability coefficients of O2 for TRG/EVOH nanocomposite films as a function of TRG loading

5层共挤薄膜样品	厚度/ mm	透氦量/ cm³·（m²·24 h·0.1 MPa）^-1
PE?LLD/黏结剂/EVOH/黏结剂/PE?LLD	0.055	565
PA/黏结剂/EVOH/黏结剂/PA	0.070	550
PP/黏结剂/EVOH/黏结剂/PP	0.060	561
PP/PA/EVOH/PA/PP	0.062	336
PA/EVOH/黏结剂/PE/PE	0.060	1 209
PA/EVOH/黏结剂/PP/PP	0.067	1 167

Tab.1. He permeability of five layer coextruded films with EVOH,PA,PP and PE

Fig.4. SEM of (PP+EVOH) blend films with various layers

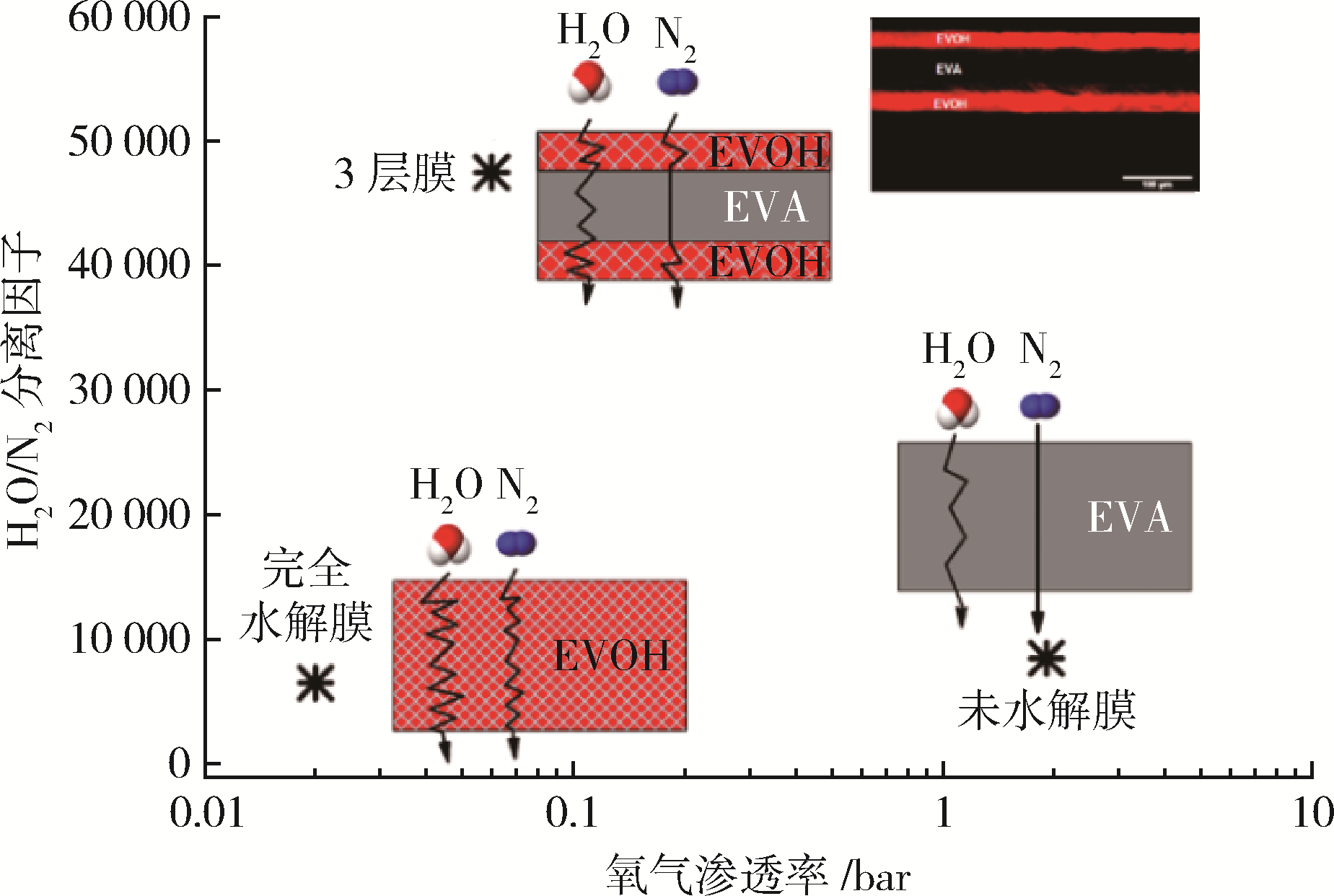

Fig.5. Schematic diagram of water vapor/nitrogen selection through the film

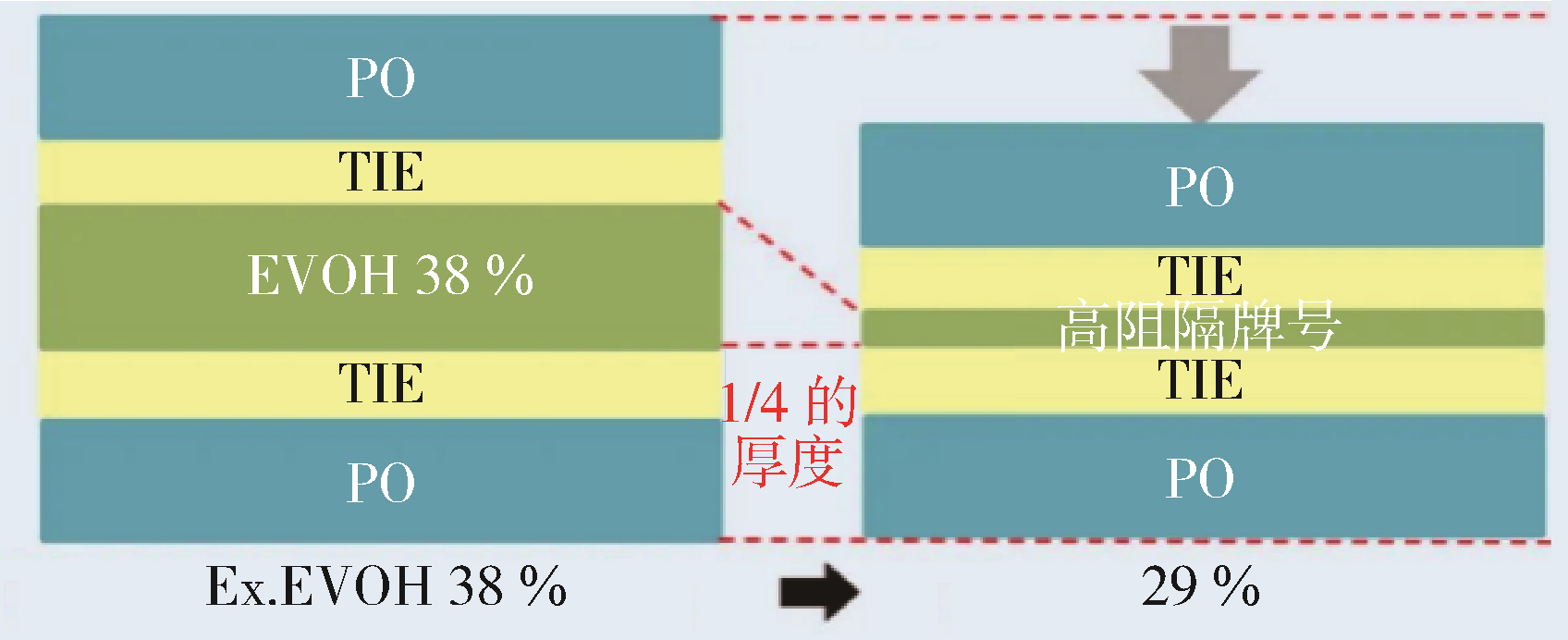

Fig.6. Ethylene in EVOH decreased from 38 % to 29 %

Fig.7. Ｒelative water vapor permeability of PVDC/GO films and PVDC/rGO films

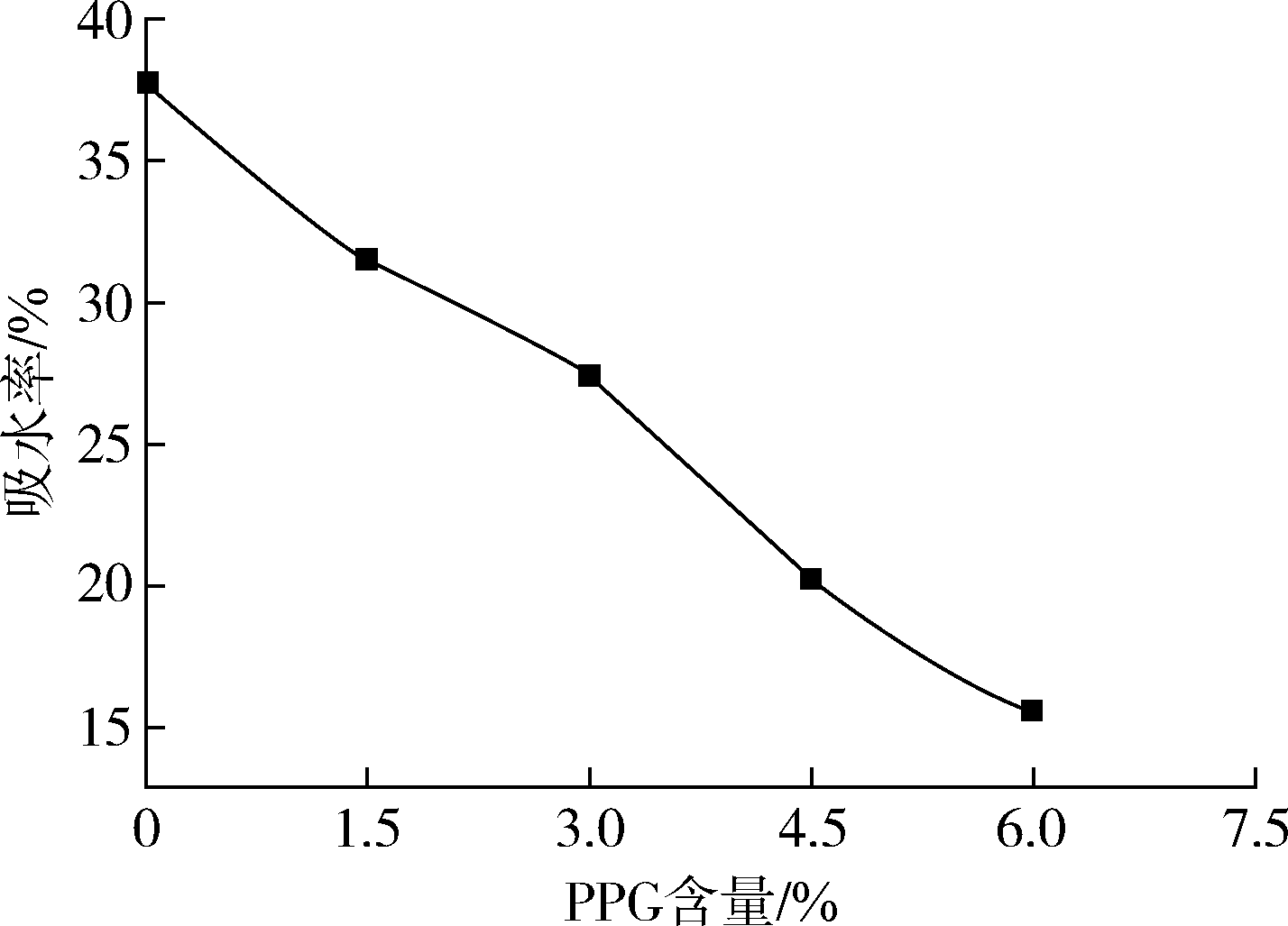

Fig.8. Influence of PPG mole fraction on water absorption of blend membrane

References 56
