Effect of Red Mud on Thermal， Mechanical Property and Foaming Behavior of PLA

doi:10.19491/j.issn.1001-9278.2021.11.008

Abstract

Abstract:

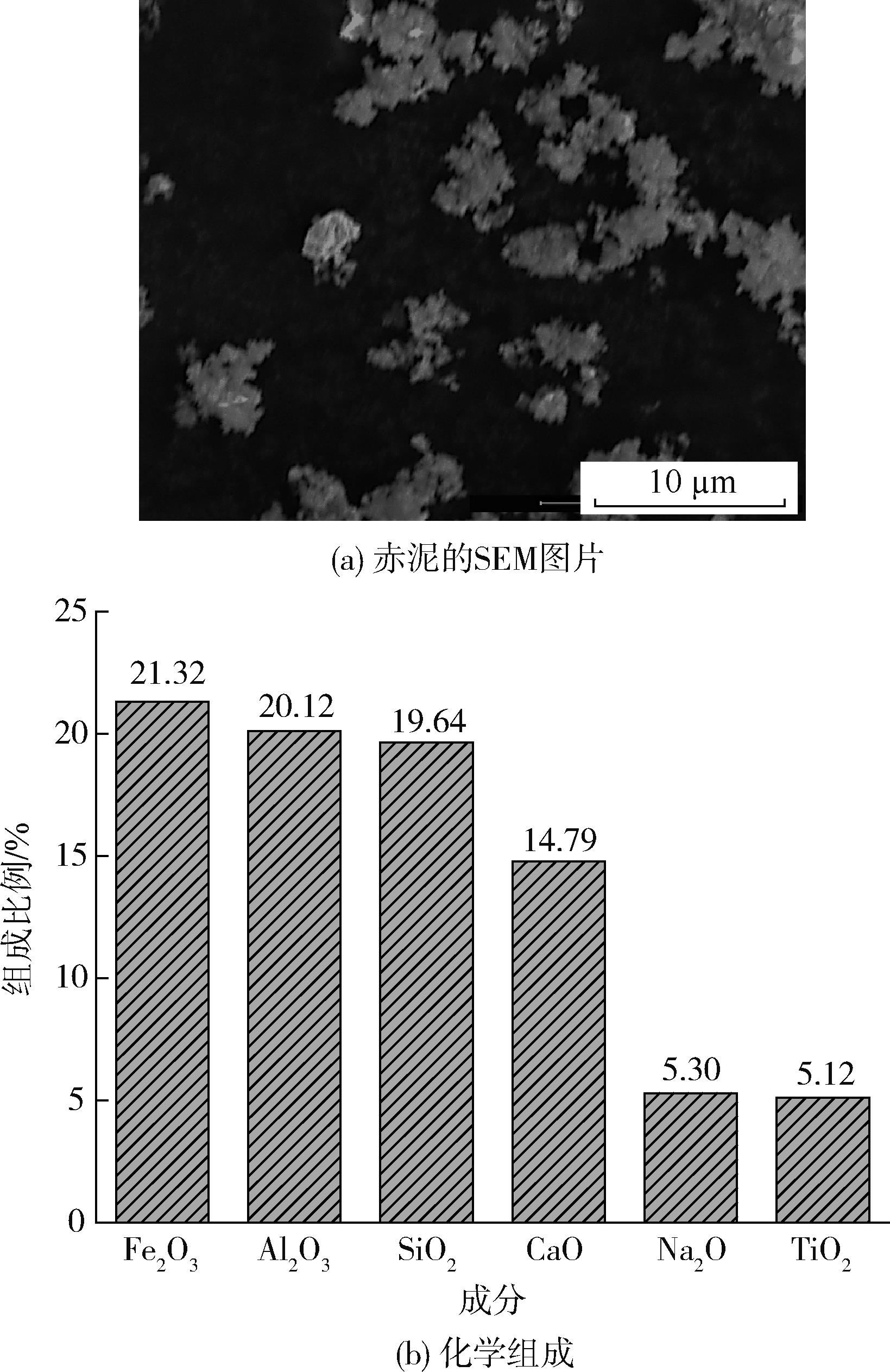

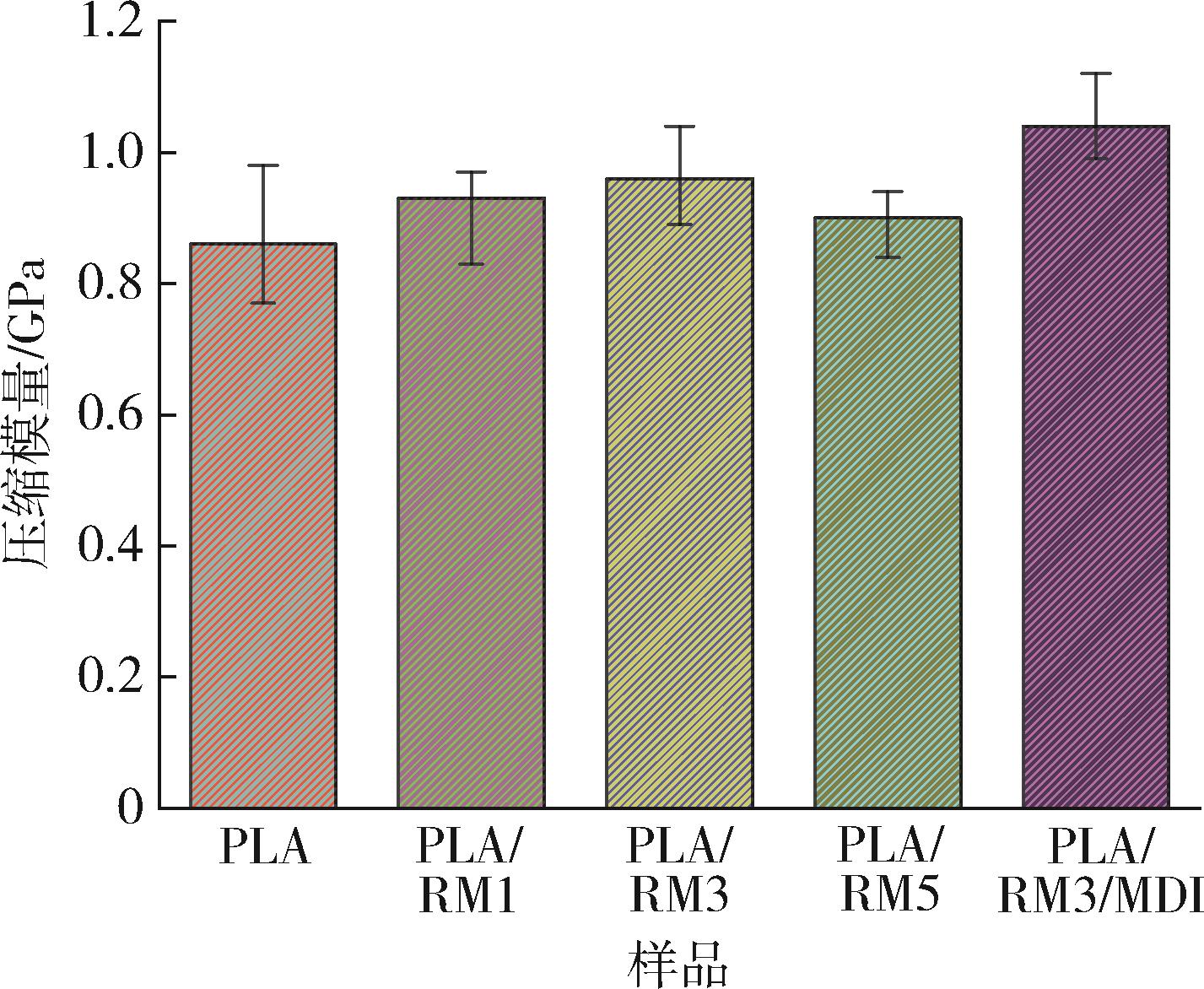

Poly（lactic acid）（PLA）/red mud （RM） composites were prepared by melt?mixing method， and their crystallization， mechanical and foaming behaviors were investigated. The results indicated that RM improved the crystallization of PLA， resulting in an increase in crystallinity from 5.34 wt % to 13.89 wt %. The PLA/RM composites were foamed using a solid?state foaming method with supercritical CO₂ as a blowing agent. The foaming behavior showed that the cellular parameters could be controlled by the RM content. With the addition of 5 wt % RM， the cellular density and expansion ratio of the composites decreased down to 1.82×10⁷ cell/cm³and 2.25 times， respectively. However， the cellular density and expansion ratio increased up to 12.46×10⁷ and 12.40 fold with the addition of MDI. A combination of RM and MDI could improve the foaming behavior and mechanical property of PLA foams.

Key words: poly （lactic acid）, red mud, foam, composite

CLC Number:

TQ 321

LIU Wei, WU Xian, ZHANG Chun. Effect of Red Mud on Thermal， Mechanical Property and Foaming Behavior of PLA[J]. China Plastics, 2021, 35(11): 49-54.

Figures/Tables 8

References 22

1	LI B， ZHAO G， WANG G. Fabrication of High⁃expansion Microcellular PLA Foams Based on Pre⁃isothermal Cold Crystallization and Supercritical CO₂ Foaming ［J］. Polymer Degradation and Stability， 2018， 156（10）： 75⁃88.
2	LIU W， HE S C， YANG Y J， Effect of Stereocomplex Crystal on Foaming Behavior and Sintering of Poly（lactic acid） Bead Foams ［J］. Polymer International， 2019， 68（3）： 516⁃526.
3	刘伟，何仕成，张纯，等. 环氧基POSS对PLA/PBAT共混材料的发泡行为研究［J］.中国塑料，2017，31（11）： 53⁃59.
	LIU W， HE S C， ZHANG C， et al. Effect of Epoxy⁃based POSS on Foaming Behavior of PLA/PBAT Blends［J］. China Plastics， 2017， 31（11）： 53⁃59.
4	刘伟，何仕成，杨余杰，等. 高熔体弹性PLA/咖啡渣复合材料的发泡行为研究［J］.中国塑料，2018，32（5）： 49⁃55.
	LIU W， HE S C， YANG Y J， et al. Study on Foaming Behaviors of High Melt⁃elastic PLA/Coffee Ground Composites［J］. China Plastics， 2018， 32（5）：49⁃55.
5	KESHTKAR M， NOFAR M， PARK C B. Extruded PLA/Clay Nanocomposite Foams Blown with Supercritical CO₂ ［J］. Polymer， 2014， 55（16）： 4 077⁃4 090.
6	SABZI M， JIANG L， ATAI M. PLA/Sepiolite and PLA/Calcium Carbonate Nanocomposites： A Comparison Study ［J］. Journal of Applied Polymer Science， 2013， 129（4）： 1 734⁃1 744.
7	FOWLKS A C， NARAYAN R. The Effect of Maleated Polylactic Acid （PLA） as an Interfacial Modifier in PLA⁃talc Composites ［J］. Journal of Applied Polymer Science， 2010， 118（5）： 2 810⁃2 820.
8	VALENTINA S， HERMES F， LUCA B. The Use of Epoxy Silanes on Montmorillonite： An Effective Way to Improve Thermal and Rheological Properties of PLA/MMT Nanocomposites Obtained via “In Situ” Polymerization ［J］. Journal of Nanomaterials， 2015： 1⁃16.
9	PILLAI S K， RAY S S， SCRIBA M. Morphological and Thermal Properties of Photodegradable Biocomposite Films ［J］. Journal of Applied Polymer Science， 2013， 129（1）： 362⁃370.
10	刘东燕，侯龙，王平.常见赤泥的物化特性及综合利用研究［J］. 材料导报， 2012， 26（1）： 310⁃312.
	LIU D Y， HOU L， WANG P. Study on Physicochemical Features and the Corresponding Method for Comprehensive Utilization of Common Red Muds［J］. Materials Reports， 2012， 26（1）： 310⁃312.
11	曹瑛，李卫东，刘艳改. 工业废渣赤泥的特性及回收利用现状［J］. 硅酸盐通报， 2007， 26（1）： 143⁃145.
	CAO Y， LI W D， LIU Y G. Properties of Red Mud and Current Situation of Its Utilization. Bulletin of the Chinese Ceramic Society， 2007， 26（1）： 143⁃145.
12	齐建召，杨家宽，王梅，等. 赤泥做道路基层材料的试验研究［J］. 公路交通科技， 2005， 22（6）： 30⁃33.
	QI J Z， YANG J K， WANG M， et al. Experiment Research on Road Base Material of Red Mud［J］. Journal of Highway and Transportation Research and Development， 2005， 22（6）： 30⁃33.
13	王小雨，王晓龙，吴丽梅，等. 赤泥多孔材料负载微生物去除苯酚［J］. 化工进展， 2012（9）： 176⁃180.
	WANG X Y， WANG X L， WU L M， et al. Removing Organic Pollutant with Microbial Red Mud Porous Material［J］. Chemical Industry and Engineering Pprogress，2012（9）： 176⁃180.
14	丁超峰，陈建平，盛彦清，等. 复合赤泥在高浓度含磷废水处理中的应用［J］. 环境工程学报， 2013， 7（12）： 4 643⁃4 647.
	DING C F， CHEN J P， SHENG Y Q， et al. Application of Composite Red Mud in Treatment of High Phosphate Containing Wastewater［J］. Chinese Journal of Environmental Engineering，2013， 7（12）： 4 643⁃4 647.
15	李文娟，龚猛，黄朝晖，等. 赤泥/粉煤灰免烧矿物聚合物材料的制备和强度［J］. 硅酸盐通报， 2010（1）： 44⁃48.
	LI W J， GONG M， HUANG C H， et al. Preparaion and Compressive Strength of Redmud and Fly Ash Based Nonsintering Geopolymer. Bulletin of the Chinese Ceramic Society， 2010（1）： 44⁃48.
16	吴红应，李晓勇，杜建新，等. 赤泥及其复配体系阻燃聚乙烯的研究［J］. 安全与环境学报， 2010（2）： 146⁃148.
	WU H Y， LI X Y， DU J X， et al. On the Flame Retardancy of Polyethylene by Red Mud and Its Compositional Systems［J］. Journal of Safety and Environment， 2010（2）： 146⁃148.
17	石文建，刘江，杨红艳，等. 赤泥改性PP复合材料制备及结晶性能与力学性能研究［J］. 塑料工业， 2013（5）： 50⁃54.
	SHI W J， LIU J， YANG H Y， et al. Research on the Crystalline and Mechanical Properties of Red Mud Filled Polypropylene Composites. China Plastics Industry， 2013（5）： 50⁃54.
18	Herrera R， Franco L， Puiggali J. Characterization and Degradation Behavior of Poly（butylene adipate⁃co⁃terephthalate）s ［J］. Journal of Polymer Science Part A Polymer Chemistry， 2002， 40（23）： 4 141⁃4 157.
19	ALEMAN C， LOTZ B， PUIGGALI J. Crystal Structure of the α⁃Form of Poly（L⁃lactide）［J］. Macromolecules， 2001， 34：4 795⁃4 801.
20	KAWAI T， RAHMAN N， MATSUBA G， et al. Crystallization and Melting Behavior of Poly（L⁃lactic acid）［J］. Macromolecules，2007， 40： 9 463⁃9 469.
21	LIU W， LI H Q， WANG X D. Effect of Chain Extension on the Rheological Property and Thermal Behaviour of Poly （lactic acid） Foams ［J］. Cellular Polymers， 2013， 32（6）：323⁃333.
22	何跃，郝明洋，张纯. 聚丙烯/无机纳米粒子复合材料的发泡行为［J］. 高分子通报， 2016（4）： 80⁃87.
	HE Y， HAO M Y， ZHANG C， et al. The Foaming Behavior of Polypropylene/Inorganic Nanoparticles Compo⁃sites［J］. Chinese Polymer Bulletin， 2016（4）： 80⁃87.

样品编号	PLA/份	RM/份	MDI/份
PLA	100	0	0
PLA/RM1	99	1	0
PLA/RM3	97	3	0
PLA/RM5	95	5	0
PLA/RM3/MDI	97	3	3

样品编号	PLA/份	RM/份	MDI/份
PLA	100	0	0
PLA/RM1	99	1	0
PLA/RM3	97	3	0
PLA/RM5	95	5	0
PLA/RM3/MDI	97	3	3

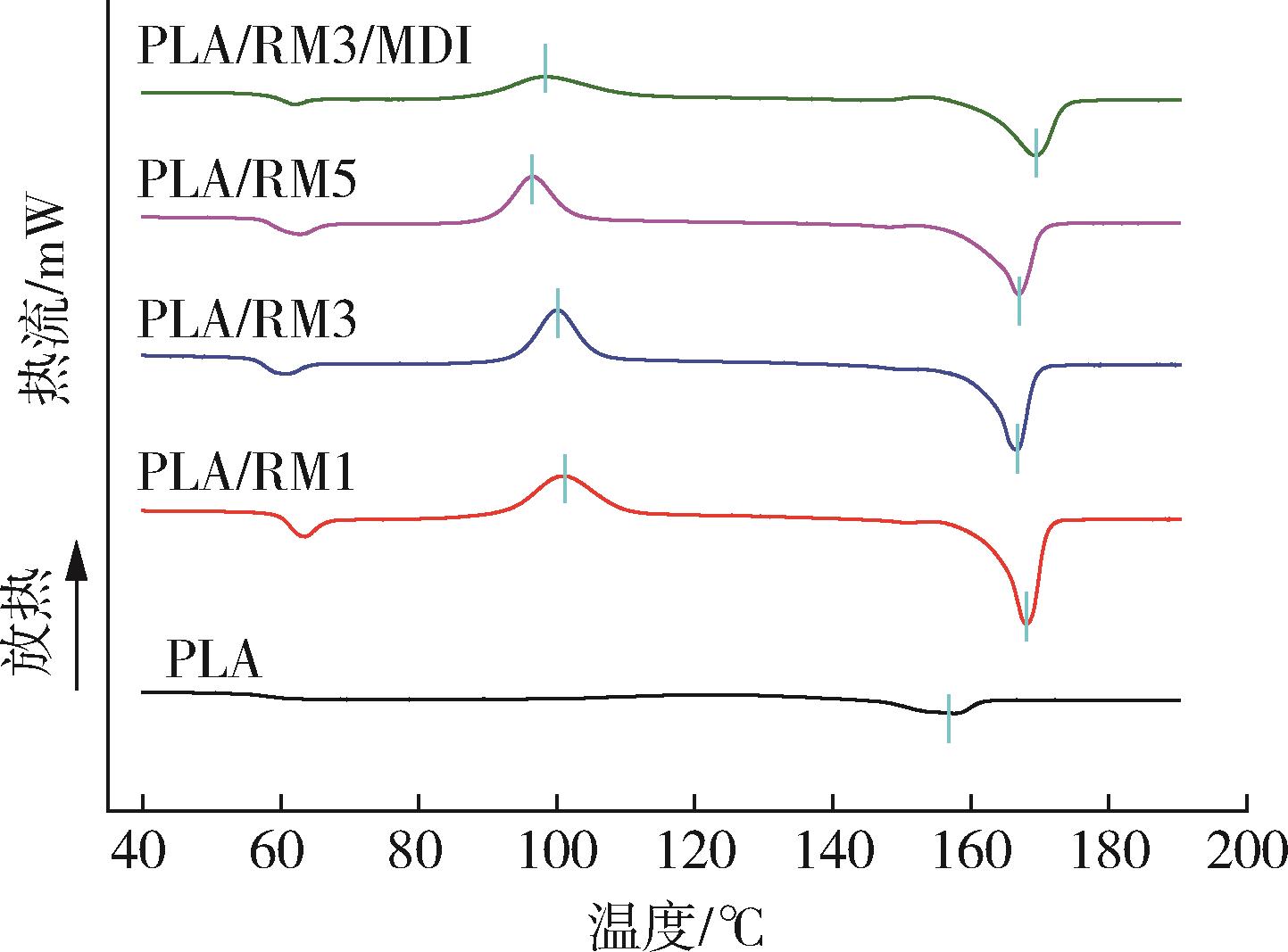

样品编号	T_cc/°C	ΔH_cc/J?g^-1	T_m/°C	ΔH_m/J?g^-1	X_c/%
PLA	-	-	152	5	5.34
PLA/RM1	99	18	166	26	8.55

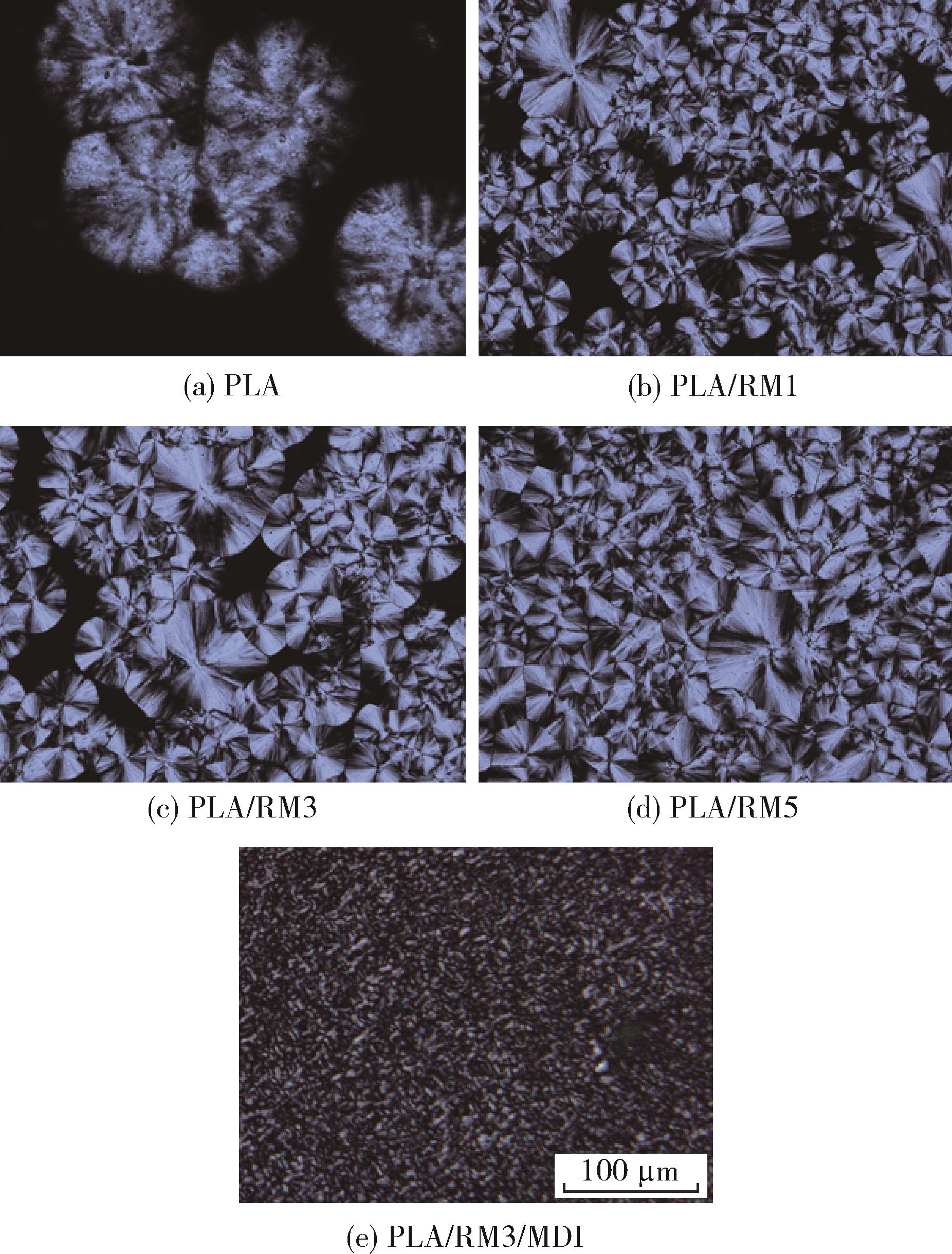

PLA/RM3	100	34	168	47	13.89
PLA/RM5	100	27	167	39	12.82
PLA/RM3/MDI	98	21	169	36	16.02

样品编号	T_cc/°C	ΔH_cc/J?g^-1	T_m/°C	ΔH_m/J?g^-1	X_c/%
PLA	-	-	152	5	5.34
PLA/RM1	99	18	166	26	8.55
PLA/RM3	100	34	168	47	13.89
PLA/RM5	100	27	167	39	12.82
PLA/RM3/MDI	98	21	169	36	16.02

试样编号	发泡密度/ g?cm^-3	发泡倍率	泡孔密度/ ×10⁷个?cm^-3	泡孔尺寸/ μm
PLA	0.37	3.35	5.12	78.26
PLA/RM1	0.39	3.18	4.53	125.34
PLA/RM3	0.47	2.64	3.28	183.62
PLA/RM5	0.55	2.25	1.82	231.93

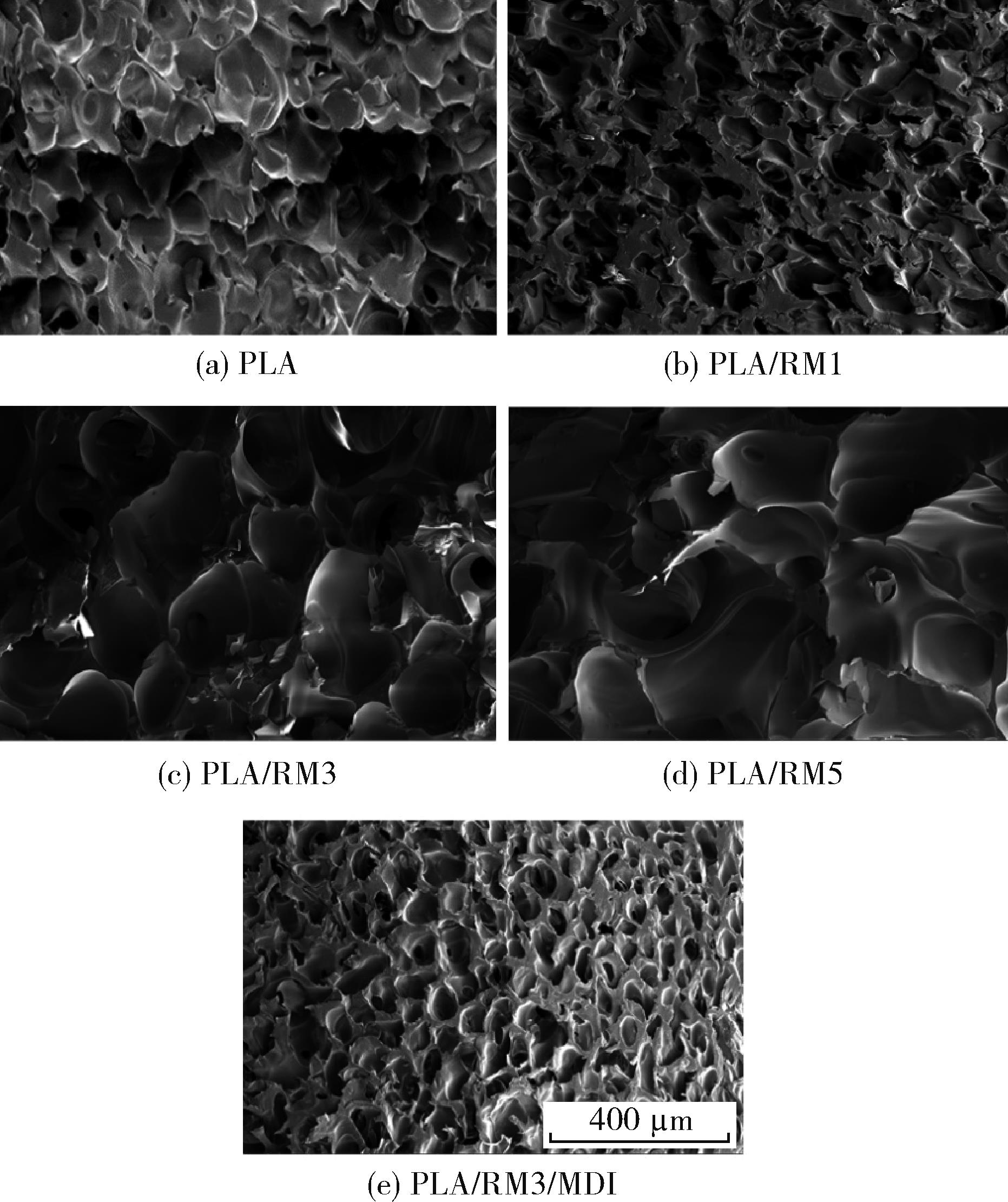

PLA/RM3/MDI	0.10	12.40	12.46	63.45
