Research progress in toughening of carbon⁃fiber⁃reinforced thermoplastic composites

doi:10.19491/j.issn.1001-9278.2022.10.004

Abstract

Abstract:

This paper reviewed the research progress in toughening modification for the carbon⁃fiber⁃reinforced thermoplastic composites and summarized the toughening methods such as the blending of toughening agent， co⁃toughening of multi⁃reinforcement， physical and chemical modification for the surface of carbon fiber， and processing and molding process control.

Key words: carbon fiber, thermoplastic composite, toughening modification, interfacial property, surface modification

CLC Number:

TQ327.3

FU Yunzhao, ZHANG Qi, XIA Lidong, GAO Dali, ZHANG Shijun. Research progress in toughening of carbon⁃fiber⁃reinforced thermoplastic composites[J]. China Plastics, 2022, 36(10): 23-32.

Figures/Tables 13

References 49

1	张琦，张师军.碳纤维增强热塑性复合材料的研究进展［J］.石油化工，2020，49（12）：1 153⁃1 164.
	ZHANG Q， ZHANG S J. Research progress of carbon fiber reinforced thermoplastic composites ［J］. Petrochemical Technology， 2020，49（12）：1 153⁃1 164
2	徐秋红，谭臻，闫烨，等.国内碳纤维增强热塑性复合材料研究进展［J］.工程塑料应用，2014，42（7）：122⁃126.
	XU Q H， TAN Z， YAN Y， et al. Research progress of carbon fiber reinforced thermoplastic composites ［J］. Engineering Plastics Application，2014，42（7）：122⁃126.
3	王军照.碳纤维复合材料在航空领域中的应用现状及改进［J］.今日制造与升级，2020（8）：48⁃49.
	WANG J Z. Application status and improvement of carbon fiber composites in aviation field ［J］. Manufacturing & Upgrading Today，2020（8）：48⁃49.
4	黄亿洲，王志瑾，刘格菲.碳纤维增强复合材料在航空航天领域的应用［J］.西安航空学院学报，2021，39（5）：44⁃51.
	HUANG Y Z， WANG Z J， LIU G F. Application of carbon fiber reinforced composites in aerospace field ［J］. Journal of Xi'an Aeronautical University， 2021，39 （5）： 44⁃51.
5	刘云斌.纤维增强复合材料的韧性研究进展［J］.塑料科技，2021，49（8）：117⁃120.
	LIU Y B. Research progress on toughness of fiber reinforced nylon composites ［J］ Plastics Science and Technology， 2021，49 （8）： 117⁃120.
6	李姝喆，王伟，夏浙安，等.增韧剂对尼龙6/碳纤维复合材料性能的影响［J］.功能高分子学报，2018，31（6）：595⁃601.
	LI S Z， WANG W， XIA Z A， et al. Toughening agent on the properties of nylon 6 / carbon fiber composite material influence ［J］. Journal of Functional Polymers， 2018，31（6）： 595⁃601.
7	王海利，黄仁军，吴盾，等.相容剂对CF/PA6共混物结构与性能的影响［J］.塑料，2013，42（3）：16⁃19.
	WANG H L， HUANG R J， WU D， et al. Effect of compatibilizers on structure and properties of CF/PA6 blends ［J］. Plastics，2013，42（3）：16⁃19.
8	黄泽彬，曾德明，陈瑜，等.碳纤维增强聚苯硫醚研究［J］.广东化工，2018，45（8）：77⁃79.
	HUANG Z B， ZENG D M， CHEN Y， et al. Carbon fiber reinforced polyphenylene sulfide ［J］. Guangdong Chemical Industry，2018，45（8）：77⁃79.
9	吴辉琴，田毅，程建棚，等.CFRP/GFRP混杂纤维拉伸性能试验研究［J］.广西工学院学报，2011，22（1）：35⁃38.
	WU H Q， TIAN Y， CHENG J P， et al. CFRP/GFRP hybrid fiber tensile properties test research ［J］. Journal of guangxi institute of technology， 2011， 22 （1）： 35⁃38，

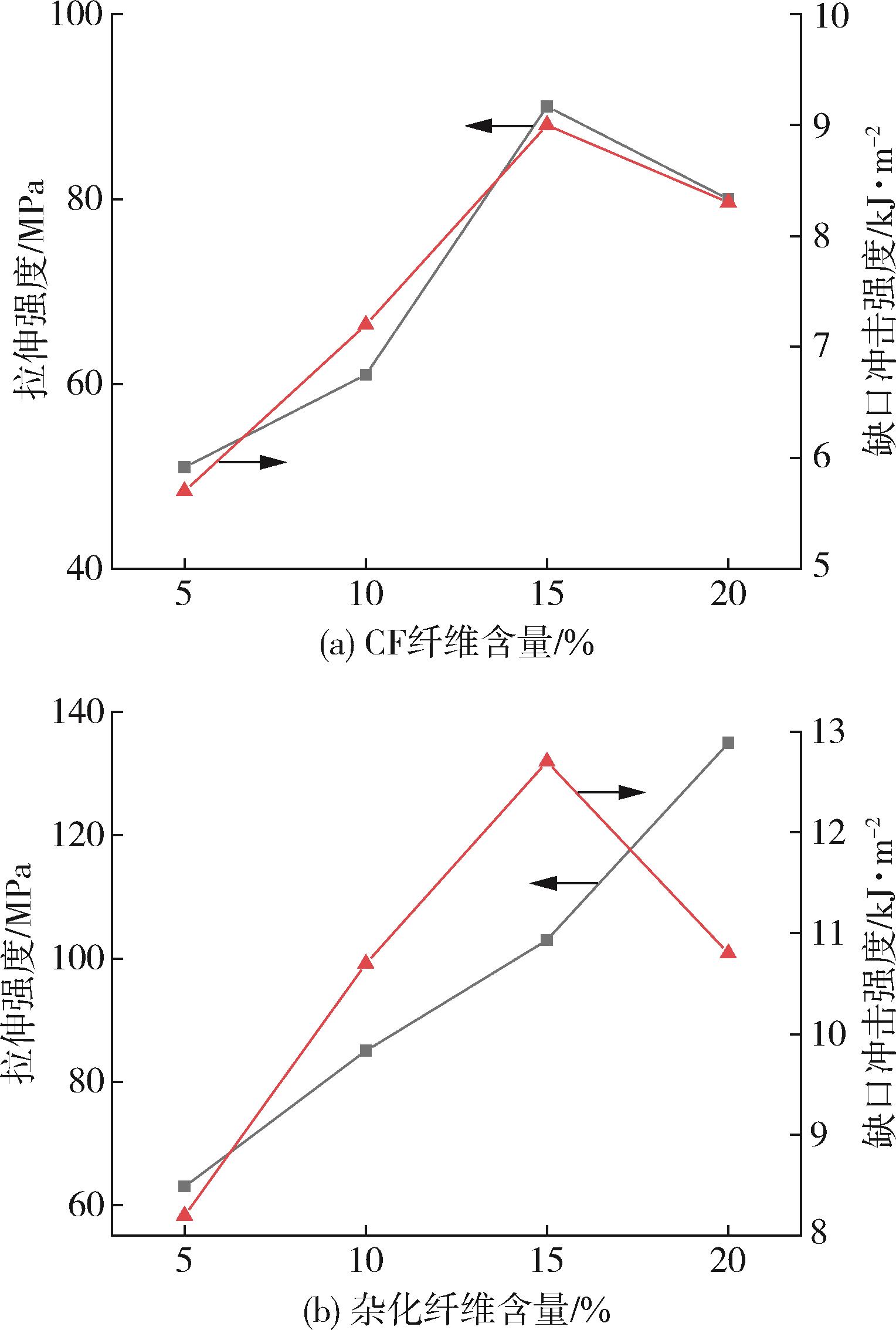

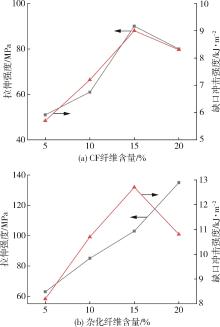

10	牛永平，刘任晖，杜三明，等.混杂纤维/POE⁃g⁃MAH复合增强PA66耐磨材料［J］.工程塑料应用，2017，45（2）：12⁃16.
	NIU Y P， LIU R H， DU S M， et al. PA66 wear resistance reinforced by hybrid fiber/POE⁃G⁃mah composites ［J］. Engineering Plastics Application，2017，45（2）：12⁃16.
11	罗金亮，阮芳涛，徐珍珍，等.基于纤维包覆法制备碳纤维增强热塑性复合材料［J］.武汉纺织大学学报，2019，32（2）：12⁃15.
	LUO J L， RUAN F T， XU Z Z， et al. Preparation of carbon fiber reinforced thermoplastic composites by fiber coating method ［J］. Journal of Wuhan Textile University，2019，32（2）：12⁃15.

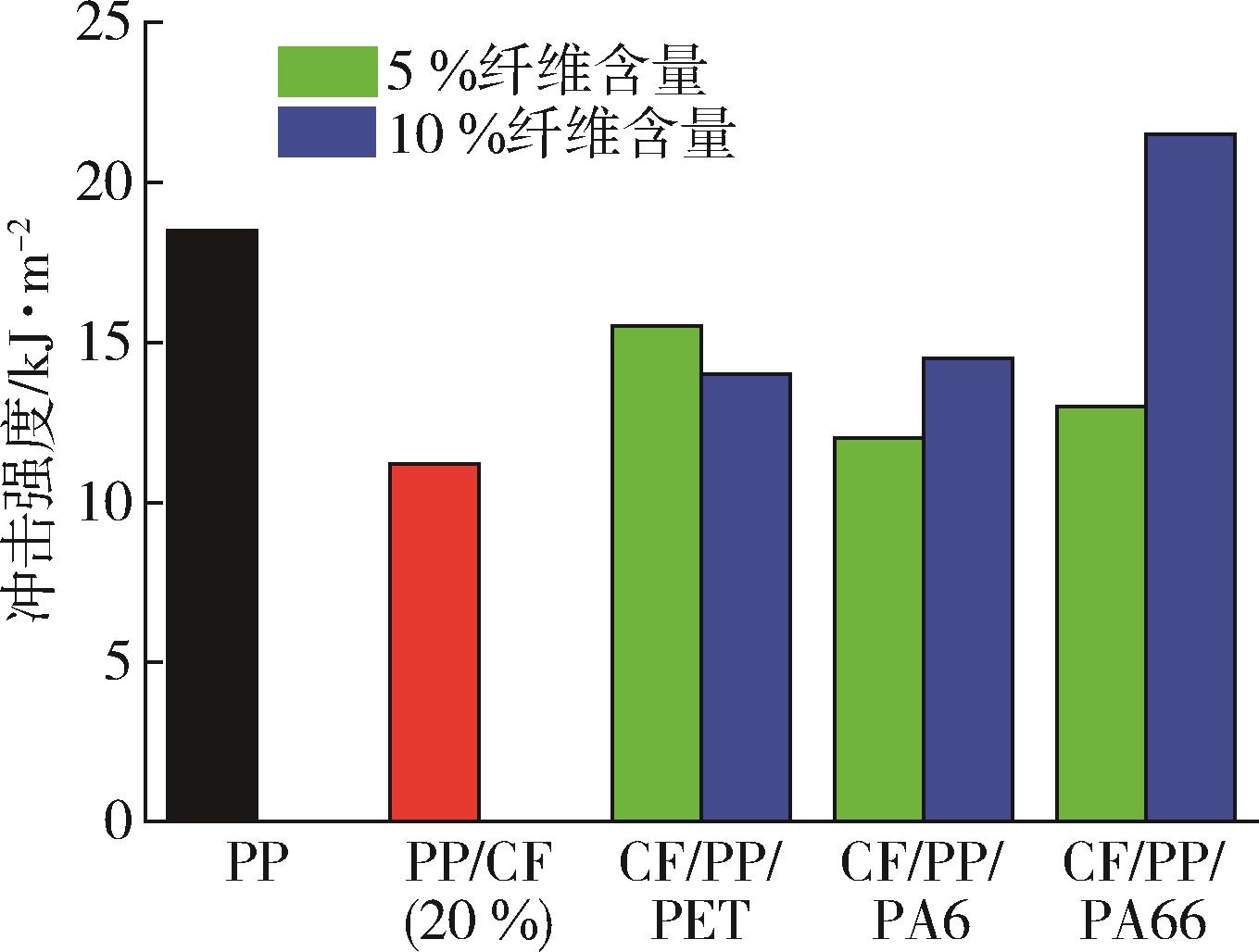

12	刘新领. 碳纤维增强聚丙烯复合材料的增韧研究及回收碳纤维的功能化应用［D］.上海：上海交通大学，2019.
13	蒋彩，车辙，邢飞，等.碳纳米管改性连续纤维增强树脂基复合材料层间性能的研究进展［J］.复合材料学报，2022，39（3）：863⁃883.
	JIANG C， CHE Z， XING F， et al. Research progress of interlaminar properties of carbon nanotubes modified continuous fiber reinforced resin matrix composites ［J］. Acta Materiae Compositae Sinica，2022，39（3）：863⁃883.

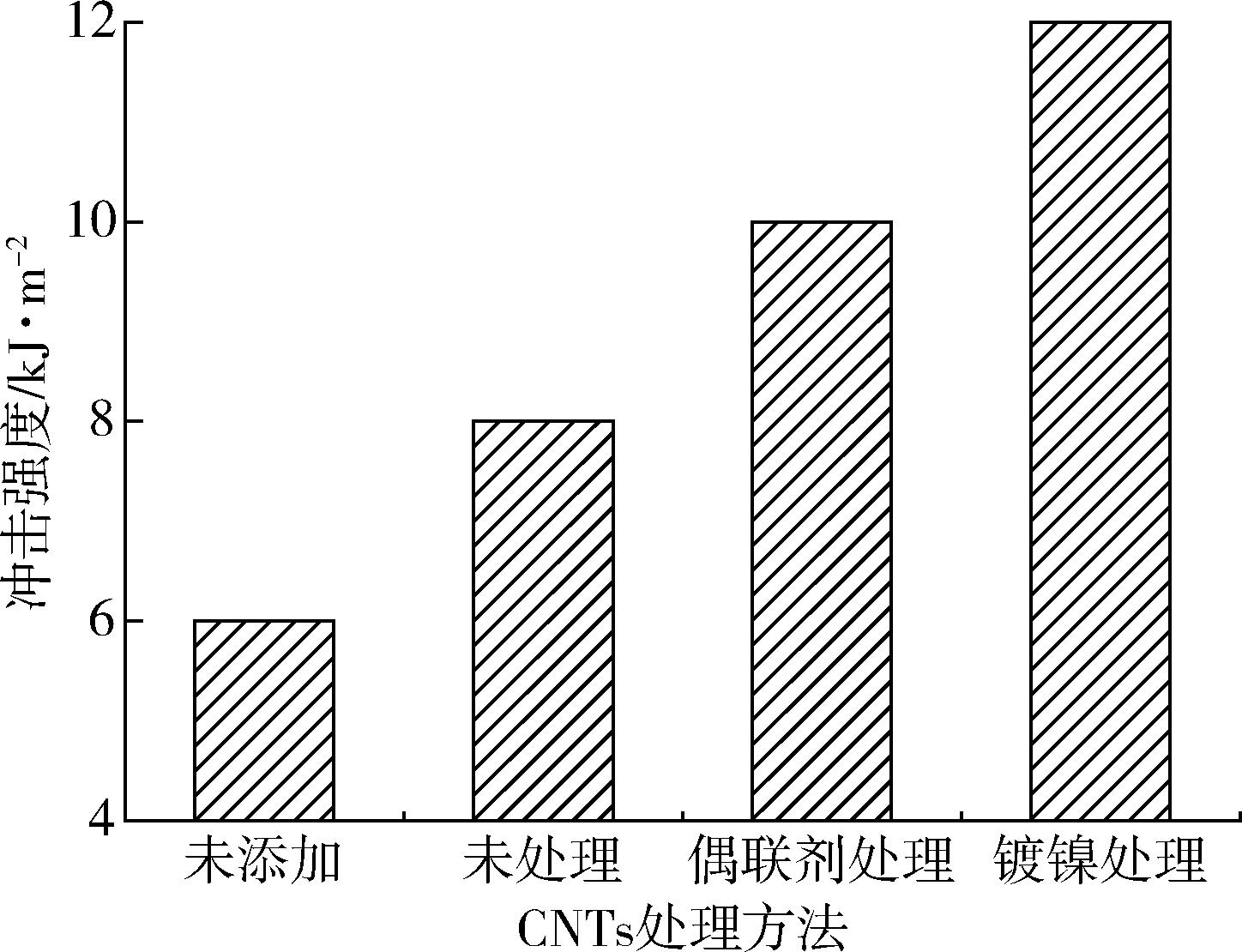

14	闫盼盼，熊伟，张保丰，等.CF/CNTs多尺度混杂填充PA6复合材料性能研究［J］.塑料科技，2018，46（1）：37⁃41.
	YAN P P， XIONG W， ZHANG B F， et al. CF/CNTs multi⁃scale mixed filled PA6 composites performance study ［J］. Plastics Science and Technology， 2018， 46⁃48 （1）： 37⁃41.
15	王伟，万兆荣，吕冬，等.埃洛石纳米管对尼龙6/碳纤维复合材料物理性能的影响［J］.高科技纤维与应用，2017，42（3）：14⁃17，25.
	WANG W， WAN Z R， LV D， et al.Effect of eloite nanotubes on physical properties of nylon 6/ carbon fiber composites［J］. Hi⁃Tech Fiber and Application，2017，42（3）：14⁃17，25.
16	边晋石. 碳纤维/无机颗粒共增强尼龙6复合材料的制备工艺与力学性能［D］.西安：西安建筑科技大学，2019.
17	丁剑峰，王伟，刘耀，等.无机成核剂改性聚酰胺6/碳纤维复合材料的结构与性能［J］.中国塑料，2020，34（12）：8⁃16.
	DING J F， WANG W， LIU Y， et al. Inorganic nucleating agent modified structure and properties of polyamide 6 /carbon fiber composites ［J］. China Plastics， 2020，（12）： 8⁃16.
18	田智勇. 聚醚醚酮/GO上浆改性碳纤维及热塑性复合材料性能研究［D］.天津：天津工业大学，2021.
19	周典瑞，高亮，霍红宇，等.热塑性树脂基复合材料用碳纤维上浆剂研究进展［J］.复合材料学报，2020，37（8）：1 785⁃1 795.
	ZHOU D R， GAO L， HUO H Y， et al. Research pro⁃gress of carbon fiber sizing agent for thermoplastic resin matrix composites ［J］. Acta Materiae Compositae Sinica，2020，37（8）：1 785⁃1 795.
20	YAO L R， LI M， WU Q， et al. Comparison of sizing effect of T700 grade carbon fiber on interfacial properties of fiber/BMI and fiber/epoxy ［J］. Applied Surface Science，2012， 263：326⁃333.
21	白鑫，王云英，陈新文，等.碳纤维表面处理法对纤维及其复合材料力学性能的影响研究进展［J］.南昌航空大学学报（自然科学版），2021，35（1）：42⁃51.
	BAI X， WANG Y Y， CHEN X W， et al. Effect of surface treatment on mechanical properties of carbon fiber and its composites ［J］. Journal of Nanchang Hangkong University（Natural Sciences）， 2021，35（1）：42⁃51.
22	杨玉. 共聚酰胺改性CF/PA6复合材料界面性能的研究［D］. 青岛：山东科技大学，2020.
23	刘芳芳，王紫喧，曲艳双.SPEEK改性CF/PEEK复合材料力学性能研究［J］.纤维复合材料，2020，37（3）：79⁃82.
	LIU F F， WANG Z X， QU Y S. Mechanical properties of CF/PEEK composites modified by SPEEK ［J］. Fiber Composites，2020，37（3）：79⁃82.
24	LIU L， YAN F， LI M， et al. A novel thermoplastic sizing containing graphene oxide functionalized with structural analogs of matrix for improving interfacial adhesion of CF/PES composites［J］. Composites， Part A. Applied Science and Manufacturing，2018，114A：418⁃428.
25	杜佳佳. PA6磷酸化制备热塑性碳纤维复合材料用水性上浆剂［D］.天津：天津工业大学，2020.
26	崔泽君，张笑晴，雷彩红.碳纤维上浆剂的制备及增强聚酰胺6复合材料［J］.塑料工业，2021，49（7）：42⁃46.
	CUI Z J， ZHANG X Q， LEI C H. Preparation of carbon fiber sizing agent and strengthening of polyamide 6 composites ［J］. China Plastics Industry， 201，49（7）：42⁃46.
27	XU R J， LUO Y C， ZHANG F， et al. Influence of external and self⁃emulsifying sizing agent on the properties of carbon fiber reinforced polyamide composites［J］. Polymer Composites，2019，40（2）：514⁃522.

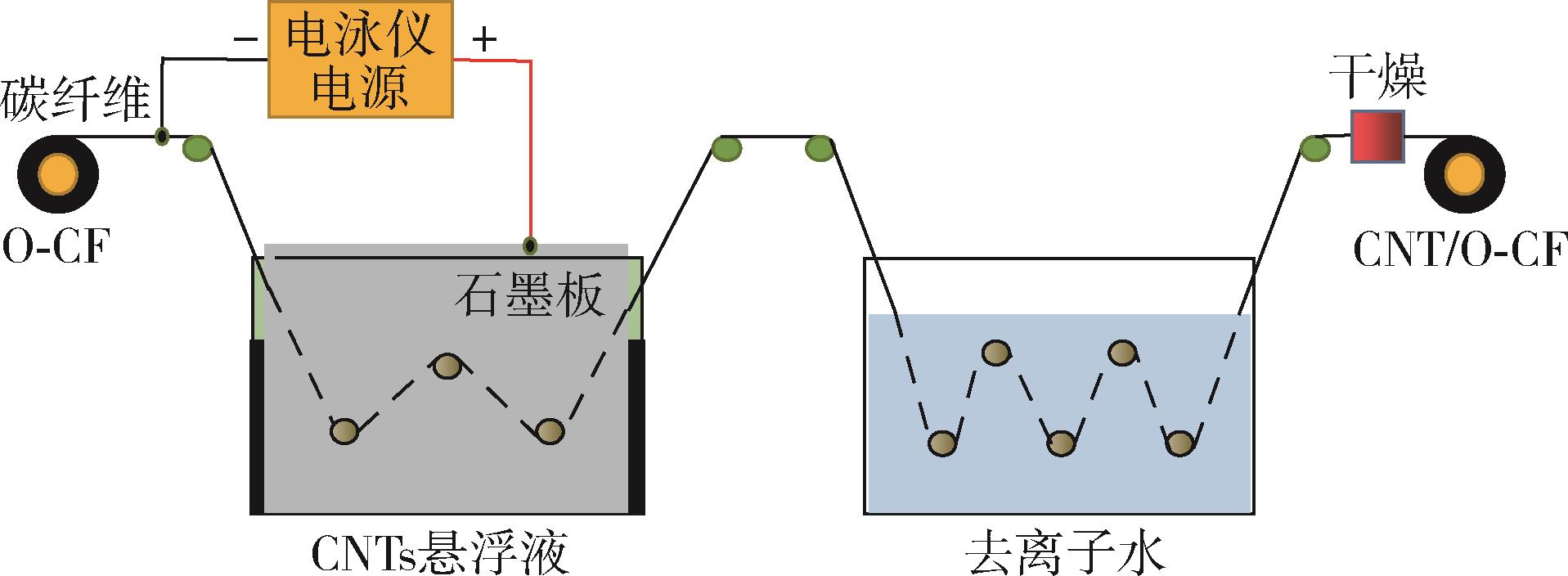

28	ZHANG S， LIU W B， HAO L F， et al. Preparation of carbon nanotube/carbon fiber hybrid fiber by combining electrophoretic deposition and sizing process for enhancing interfacial strength in carbon fiber composites［J］. Composites Science and Technology，2013，88（11）：120⁃125.
29	Elwathig A， Hassan M， Ge Dengteng， et al. Highly boosting the interlaminar shear strength of CF/PEEK composites via introduction of PEKK onto activated CF［J］. Composites Part A，2018，112A：155⁃160.
30	ZHANG W S， YANG C L， YAO L L， et al. Effect of polyurethane sizing agent on interface properties of carbon fiber reinforced polycarbonate composites［J］. Journal of Applied Polymer Science，2019，136（38）：47982.

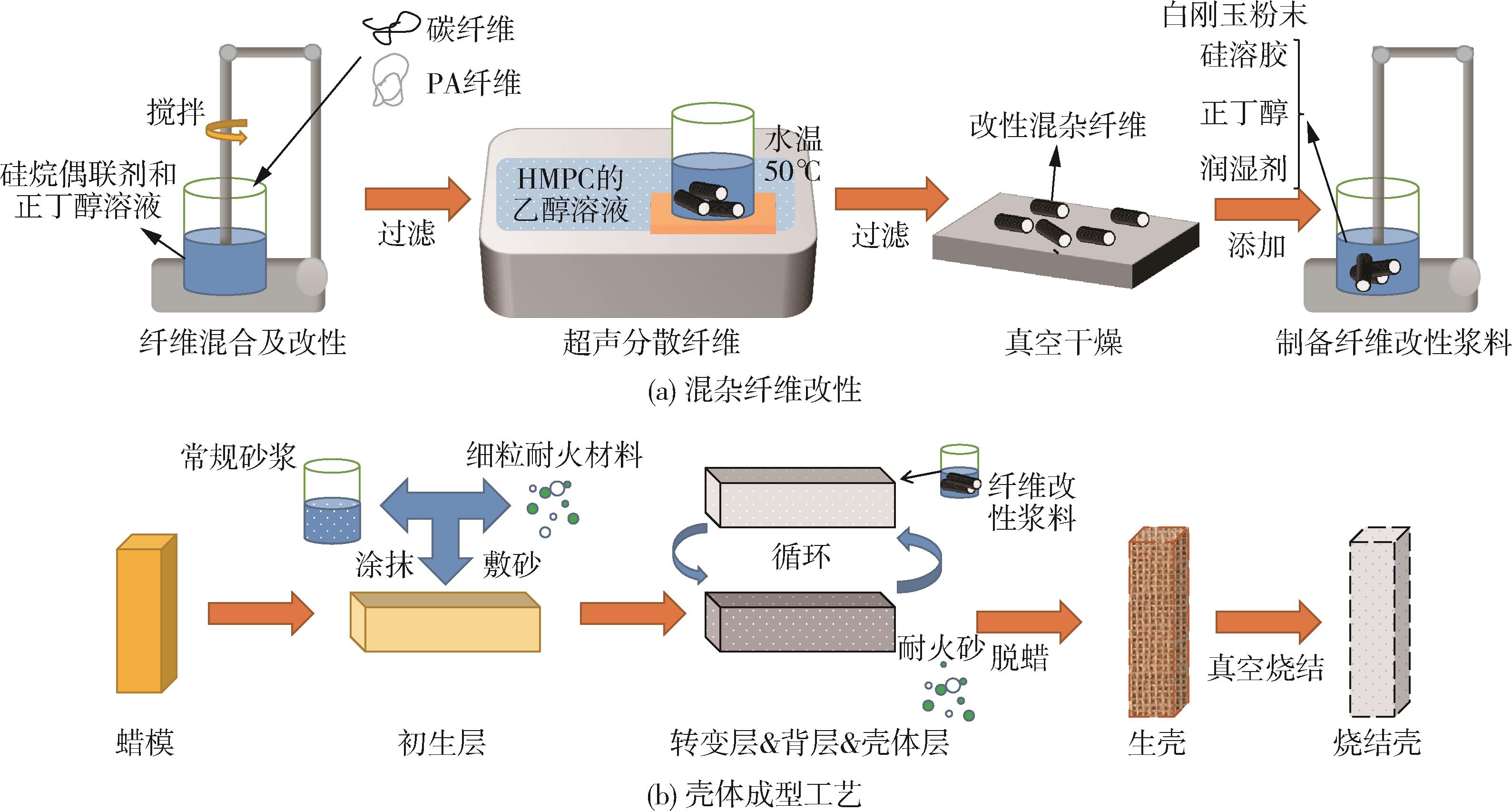

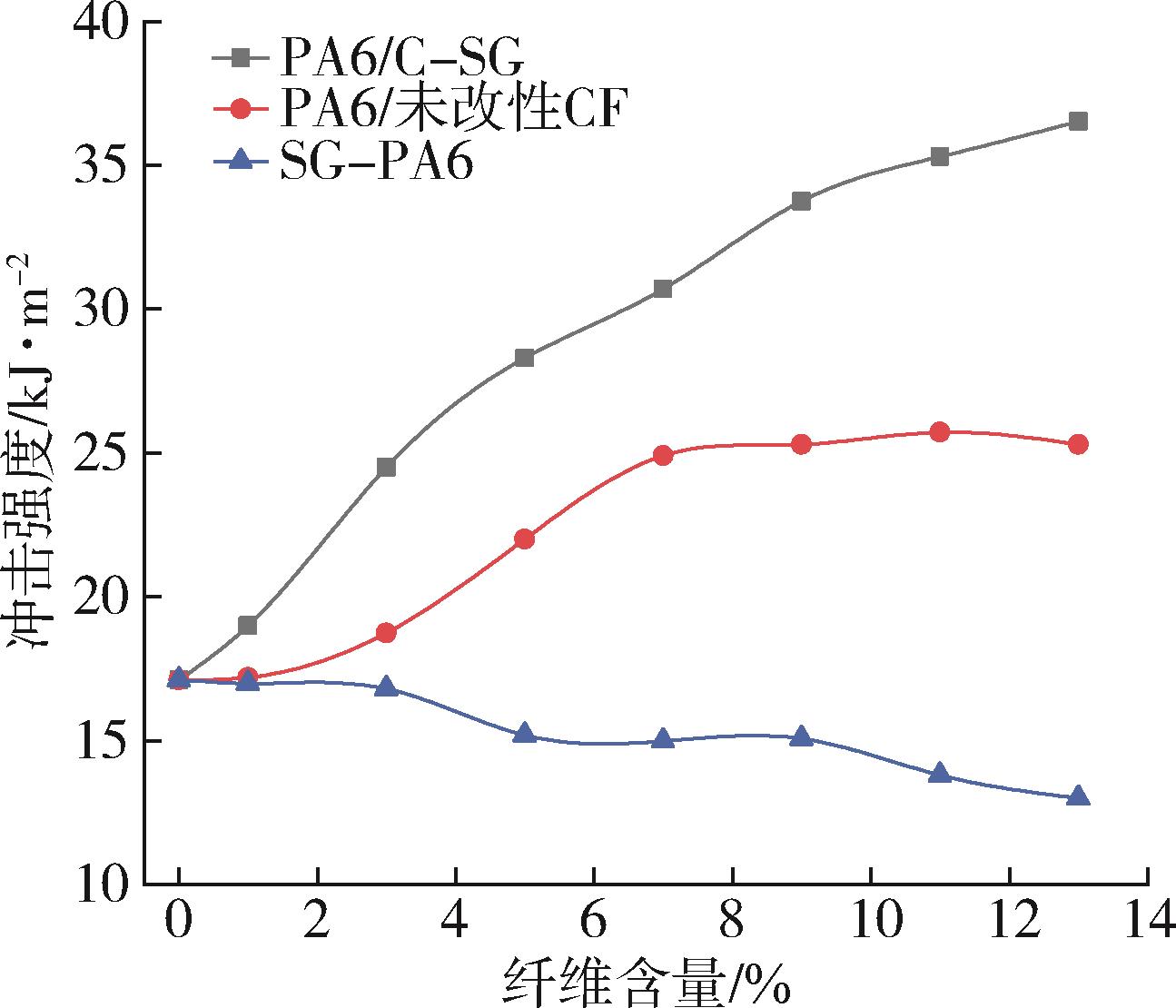

31	LU G， CHEN Y S， YAN Q S， et al. Carbon⁃nylon hybrid fibers modified silica sol shell with enhanced flexural strength and heat transfer for investment casting［J］. Journal of the European Ceramic Society，2022，42（8）：3 624⁃3 633.
32	ZANG C G， ZHU X D， JIAO Q J. Enhanced mechanical and electrical properties of nylon⁃6 composite by using carbon fiber/ graphene multiscale structure as additive［J］. Journal of Applied Polymer Science，2015，132：19⁃20.
33	张加贝. CNT/CF多尺度复合材料的界面结构与性能研究［D］.大连：大连理工大学，2018.
34	赵雨花，李其峰，王军威，等.炭纤维/聚醚型聚氨酯复合材料的性能［J］.新型炭材料，2014，29（6）：454⁃460.
	ZHAO Y H， LI Q F， WANG J W， et al.Properties of carbon fiber/polyether polyurethane composites.［J］.New Carbon Materials，2014，29（6）：454⁃460.

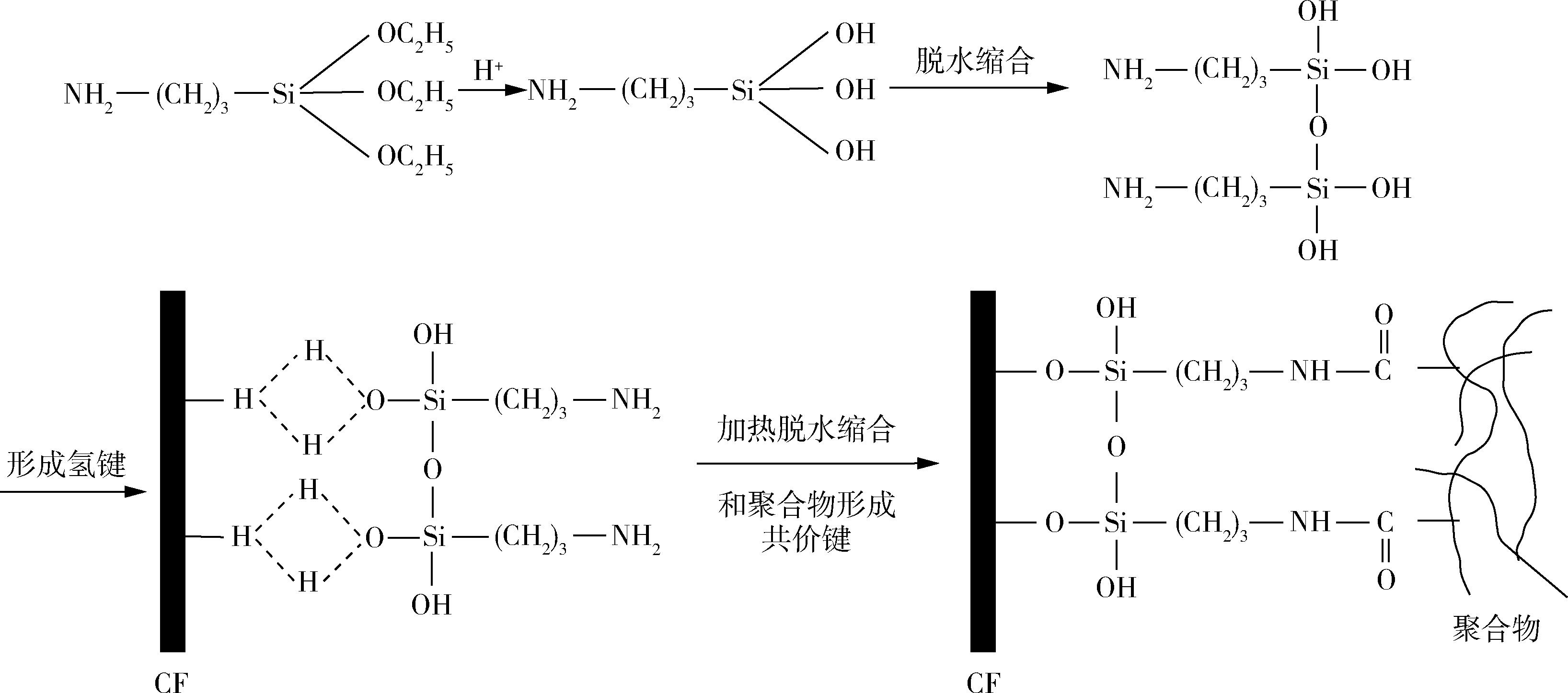

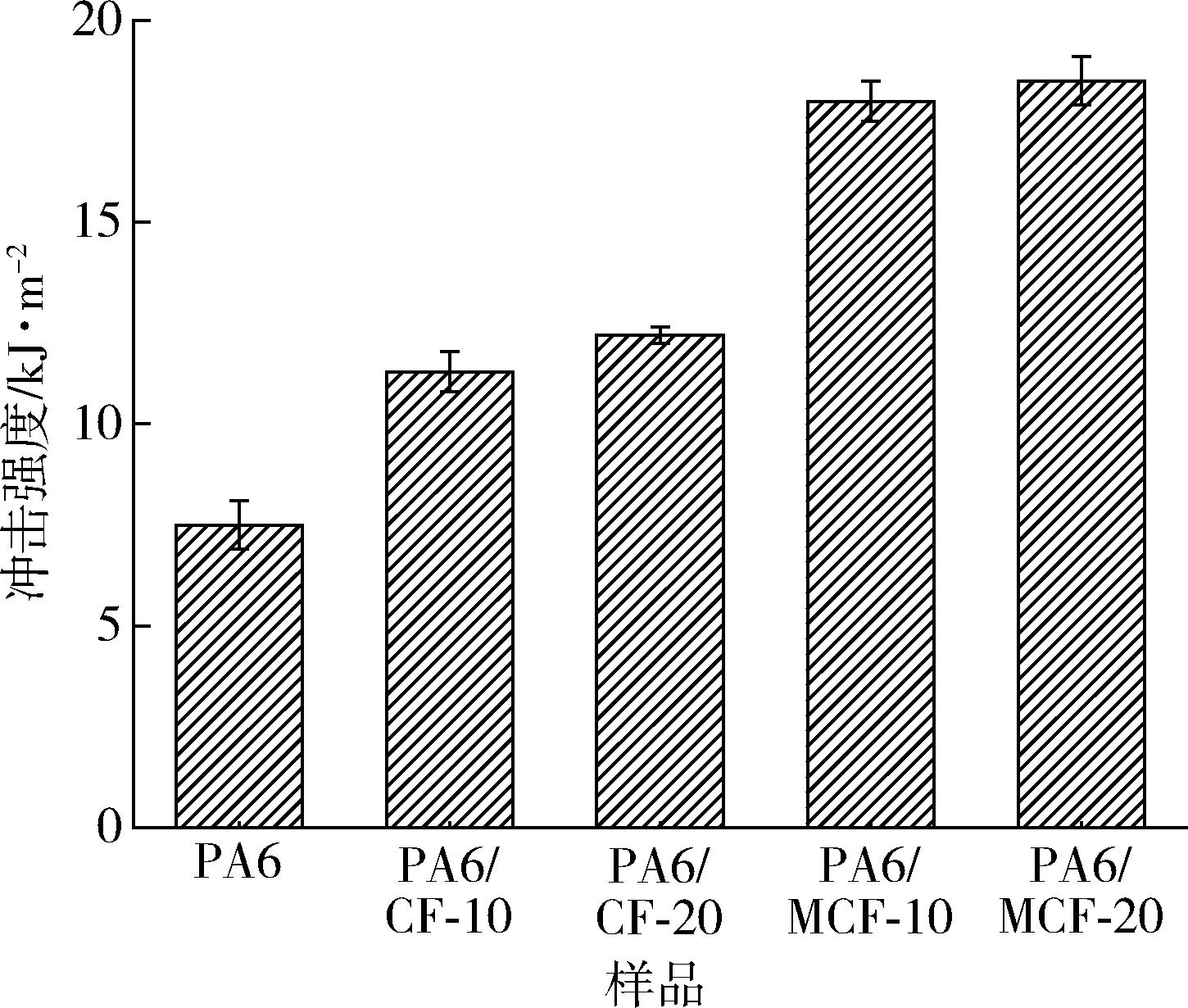

	LIN S， WANG Y K， CHEN G Y， et al.A comparative study of the crystalline structure and mechanical properties of carbon fiber/polyamide 6 composites enhanced with/without silane treatment［J］.RSC Advances，2016，6（109）：107 739⁃107 747.
36	焦子剑，马世博，闫华军，等.CF表面改性对注塑PLA/CF复合材料性能的影响［J］.工程塑料应用，2018，46（7）：7⁃12.
	JIAO Z J， MA S B， YAN H J， et al. Effect of CF surface modification on properties of PLA/CF composites for injection molding ［J］. Engineering Plastics Application，2018，46（7）：7⁃12.
37	ZHU Y D， MA Y Y， YAN C， et al. Improved interfacial shear strength of CF/PA6 and CF/epoxy composites by grafting graphene oxide onto carbon fiber surface with hyperbranched polyglycerol［J］. Surface and Interface Analysis，2021，53（10）：831⁃843.
38	王艳芝，王劼，张振利，等.短切碳纤维增强尼龙66复合材料研究进展［J］.塑料工业，2020，48（3）：31⁃38，53.
	WANG Y Z， WANG J， ZHANG Z L， et al. Research progress of short⁃cut carbon fiber reinforced nylon 66 composites ［J］. China Plastics Industry，2020，48（3）：31⁃38，53.
39	张成，刘兆政，孙明娟，等.低温等离子体碳纤维表面处理技术研究［J］.材料导报，2018，32（S1）：294⁃296.
	ZHANG C， LIU Z Z， SUN M J， et al.Research on surface treatment technology of low temperature plasma carbon fiber［J］. Journal of materials review，2018，32（S1）：294⁃296.
40	张顶顶，张福华，杨吉祥，等.碳纤维表面改性及其在尼龙复合材料中的应用研究进展［J］.工程塑料应用，2019，47（7）：141⁃146.
	ZHANG D D， ZHANG F H， YANG J X， et al. Pro⁃gress in surface modification of carbon fiber and its application in nylon composites ［J］. Engineering Plastics Application，2019，47（7）：141⁃146.
41	Lutfiye Altay， Ebru Bozaci， Metehan Atagur， et al. The effect of atmospheric plasma treatment of recycled carbon fiber at different plasma powers on recycled carbon fiber and its polypropylene composites［J］. Journal of Applied Polymer Science，2019，136（9）：47131.
42	袁永浩，康许科，周莉. 基于碳纤维表面改性研究进展［J］. 中国战略新兴产业，2019（48）：160.
	YUAN Y H， KANG X K， ZHOU L. Research progress of surface modification based on carbon fiber［J］. China Strategic Emerging Industries，2019（48）：160.

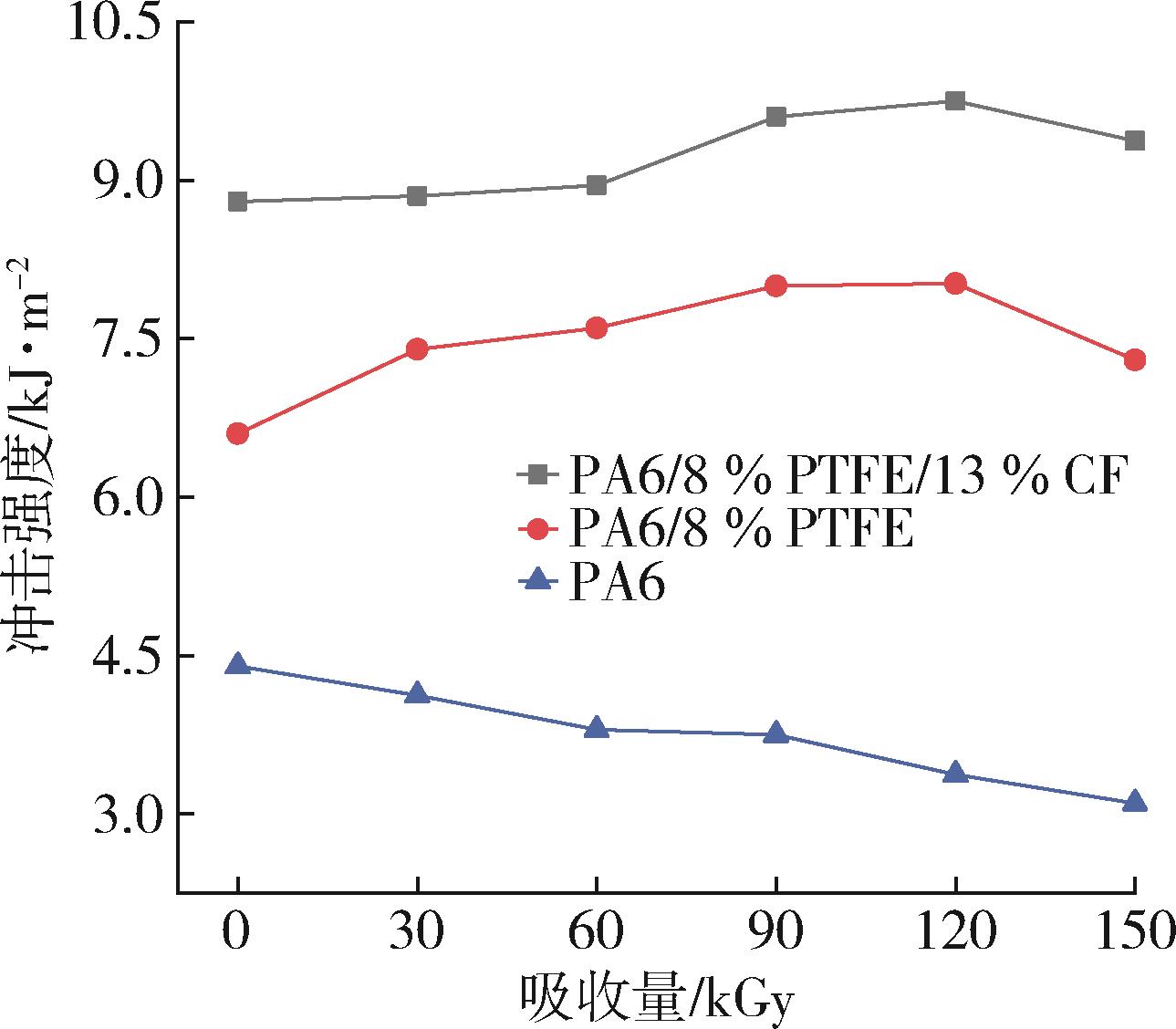

43	杨明成，钟磊，朱德荣，等.γ射线辐射对CF⁃PTFE/PA6复合材料性能的影响［J］.复合材料学报，2011，28（4）：7⁃11.
	YANG M C， ZHONG L， ZHU D R， et al. Effects of γ ⁃ray radiation on the properties of CF⁃PTFE/PA6 composites ［J］. Journal of Composite Materials， 2011， 28 （4）： 7⁃11.
44	林志勇，曾汉民.热塑性碳纤维复合材料界面研究［J］.高分子通报，2004（5）：56⁃61.
	LIN Z Y， ZENG H M. Interfacial study of thermoplastic carbon fiber composites ［J］. Polymer Bulletin，2004（5）：56⁃61.
45	常舰，肖海刚，谢钟清，等.不同工艺参数和界面改性对碳纤维增强聚苯硫醚复合材料Ⅰ型层间断裂韧性的影响［J］.复合材料科学与工程，2022（1）：22⁃28.
	CHANG J， XIAO H G， XIE Z Q， et al. Effect of different process parameters and Interface modification on type I interlaminar fracture toughness of carbon fiber reinforced polyphenylene sulfide composites ［J］. Composite Science And Engineering， 2022 （1）： 22⁃28.
46	史如静，吴举，周剑锋，等.模压成型工艺参数对CF/PEEK复合材料Ⅰ型层间断裂韧性的影响［J］.高科技纤维与应用，2020，45（1）：26⁃32.
	SHI R J， WU J， ZHOU J F， et al. Effect of molding parameters on type I Interlaminar fracture toughness of CF/PEEK composites ［J］. Hi⁃Tech Fiber and Application，2020，45（1）：26⁃32.
47	曹硕，黄鑫林，朱姝，等.碳纤维增强聚苯硫醚（CF/PPS）航空复合材料的结晶行为及力学性能［J］.材料科学与工程学报，2019，37（4）：571⁃577.
	CAO S， HUANG X L， ZHU S， et al. Crystallization behavior and mechanical properties of carbon fiber reinforced polyphenylene sulfide （CF/PPS） composites ［J］. Journal of Materials Science and Engineering， 2019， 5 （4）： 571⁃577.
48	宋艳江，章刚，来育梅，等.成型工艺对碳纤维增强热塑性聚酰亚胺复合材料性能的影响［J］.中国塑料，2008，22（5）：59⁃62.
	SONG Y J， ZHANG G， LAI Y M， et al. Effect of molding process on properties of carbon fiber reinforced thermoplastic polyimide composites［J］. China Plastics， 2008， 22 （5）： 59⁃62.

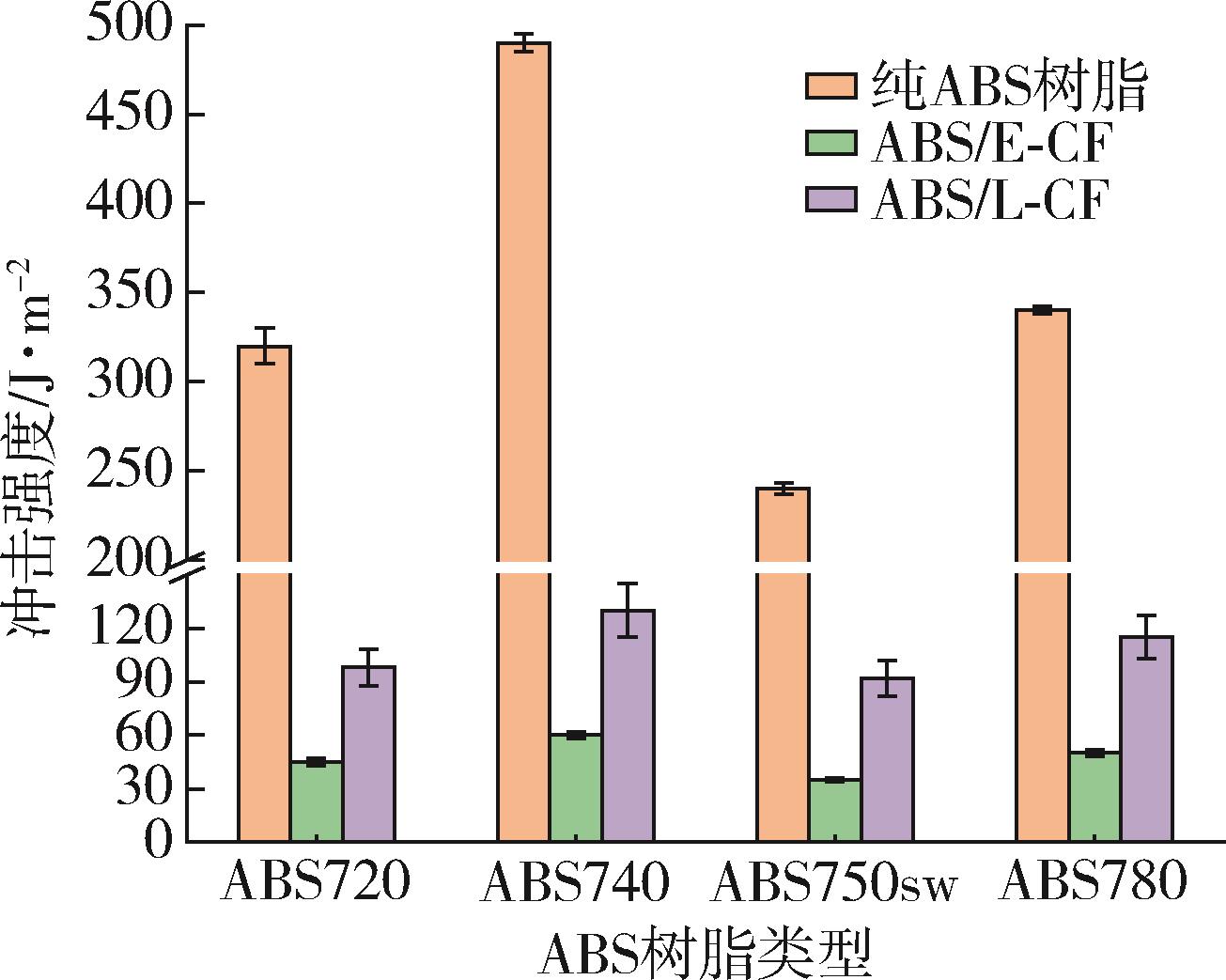

49	LEE H， CHO D. Effects of A， B， and S components on fiber length distribution， mechanical， and impact properties of carbon fiber/ABS composites produced by different processing methods［J］. Journal of Applied Polymer Science，2021，138（27/28）：50674.

样品	拉伸强度/MPa	冲击强度/MPa
PA6/CF	111.8	6.2
PA6/CF/EPDM	119.4	7.2
PA6/CF/POE	116.3	9.0
PA6/CF/SEBS	124.8	6.3

样品	拉伸强度/MPa	冲击强度/MPa
PA6/CF	111.8	6.2
PA6/CF/EPDM	119.4	7.2
PA6/CF/POE	116.3	9.0
PA6/CF/SEBS	124.8	6.3

样品	拉伸强度/MPa	弯曲强度/MPa	弯曲模量/MPa	缺口冲击强度/kJ·m^-2
PA6	64.3	78.8	2 300	4.9
PA6+10 %HNTs	67.7	87.8	3 180	7.7
PA6+15 %CF	152.0	240.0	11 320	6.7
PA6+15 %CF+10 %HNTs	153.0	246.0	11 980	7.8
PA6+30 %CF	195.0	304.0	16 900	8.2
PA6+30 %CF+10 %HNTs	213.0	310.0	17 200	8.9

样品	拉伸强度/MPa	弯曲强度/MPa	弯曲模量/MPa	缺口冲击强度/kJ·m^-2
PA6	64.3	78.8	2 300	4.9
PA6+10 %HNTs	67.7	87.8	3 180	7.7
PA6+15 %CF	152.0	240.0	11 320	6.7
PA6+15 %CF+10 %HNTs	153.0	246.0	11 980	7.8
PA6+30 %CF	195.0	304.0	16 900	8.2
PA6+30 %CF+10 %HNTs	213.0	310.0	17 200	8.9

基体类型	上浆剂类型	性能及提升效果	参考文献
PA	水溶性PA6磷酸酯盐	ILSS较未上浆复合材料提升了54.79 %	［25］
	热塑性共聚酰胺上浆剂	LSS较未上浆CF/PA6复合材料提升了43.76 %	［22］
	改性PA6低聚物	无缺口冲击强度较未上浆提高了 21 %，缺口冲击强度较未上浆提高了 16 %	［26］
	PABA阴离子乳液施胶剂	10 %CF含量，冲击强度从8.5 kJ/m²提升至12.6 kJ/m²；30 %CF含量下，由7.7 kJ/m²提升至13.7 kJ/m²	［27］
PEEK	磺化聚醚醚酮	ILSS从50.12 MPa（未上浆）提升至63.25 MPa	［23］
	杂萘联苯聚醚酮（PPEK）	IFSS提高了35.6 %	［28］
	低聚物PEKK	IFSS提高了70 %	［29］
PES	DMAC/am⁃GO复合上浆剂	IFSS较未上浆复合材料分别提升了74.1 %（DDS⁃GO ）和66.9 %（DDE⁃GO）	［24］
PC	聚氨酯（PU）	IFSS从38.1 MPa提高至62.9 MPa	［30］
