Degradation behavior of mPEG⁃PLA block copolymer and its micelles

doi:10.19491/j.issn.1001-9278.2022.11.002

Abstract

Abstract:

Poly（ethylene glycol monomethyl ether⁃co⁃poly lactide）（mPEG⁃PLA） was prepared through ring opening polymerization of methoxy poly（ethylene glycol） and D， L⁃lactide， and then the mPEG⁃PLA/paclitaxel drug⁃loaded micelles （DMs） was prepared. The degradation characteristics of mPEG⁃PLA and drug⁃loaded micelles were studied under different conditions. The results indicated that mPEG⁃PLA and DMs kept stable at a low temperature of 4 ºC even for a long period of 24 months. The degradation rates of mPEG⁃PLA and DMs improved with an increase in temperature， but their degradation mechanisms were different， especially at temperature above 40 ºC. The degradation of mPEG⁃PLA was dominated by the random fracture inside the segment， resulting in a significant decrease in molecular weight. However， there was no obvious increase in the contents of lactide and lactic acid. The degradation mechanism of DMs was more possibly attributed to the “chain⁃end scission rule” at a high temperature of 60 ºC. This means the depolymerization at the terminal， leading to the production of more amounts of lactide and lactic acid.

Key words: poly lactide, copolymer, drug?loaded micelle, degradation

CLC Number:

TQ314.2

WU Jingjing, ZHANG Wenming, ZHOU Qinpeng, ZHANG Xinqing, LU Chong. Degradation behavior of mPEG⁃PLA block copolymer and its micelles[J]. China Plastics, 2022, 36(11): 7-13.

Figures/Tables 6

References 28

1	Manavitehrani I， Fathi A， Badr H， et al. Biomedical applications of biodegradable polyesters［J］. Polymers （Basel）， 2016， 8（1）： 1⁃32.
2	刘磊，吴若峰. 聚乳酸类材料的水解特性［J］. 合成材料的老化与应用， 2006， 35（1）： 44⁃48.
	LIU L， WU R F. Hydrolytic Properties of PLAs［J］. Synthetic Materials Aging and Application， 2006， 35（1）： 44⁃48.
3	Chawla A S， Chang T M. In⁃vivo degradation of poly（lactic acid） of different molecular weights［J］. Biomaterials， Medical Devices， and Artificial Organs， 1985， 13（3/4）： 153⁃162.
4	Wanamaker C L， Tolman W B， Hillmyer M A. Hydroly⁃tic degradation behavior of a renewable thermoplastic elastomer［J］. Biomacromolecules， 2009， 10（2）： 443⁃448.
5	祁金，熊成东，张丽芳. 不同含量的NBG对NBG/PLGA复合材料等温结晶、形貌和力学性能的影响［J］. 西北师范大学学报（自然科学版）， 2016， 52（6）： 70⁃77.
	QI J， XIONG C D， ZHANG L F. Effect of different content of NBG on the isothermal crystallization，morphology and mechanical property of NBG/PLGA composites［J］. Journal of Northwest Normal University（Natural Science）， 2016， 52（6）： 70⁃77.
6	Huang T， Miura M， Nobukawa S， et al. Crystallization behavior and dynamic mechanical properties of poly（lactic acid） with poly（ethylene glycol） terminated by benzoate［J］. Journal of Polymers and the Environment， 2014， 22（2）： 183⁃189.
7	Jong S J D， Eerdenbrugh B V， Nostrum C F V， et al. Physically crosslinked dextran hydrogels by stereocomplex formation of lactic acid oligomers⁃degradation and protein release behavior［J］. Journal of Controlled Release， 2001， 71（3）： 261⁃275.
8	De Jong S J， Arias E R， Rijkers D T S， et al. New insights into the hydrolytic degradation of poly（lactic acid） participation of the alcohol terminus［J］. 2001， 42（7）： 2 795⁃2 802.
9	Hu Y， Hu Y S， Topolkaraev V， et al. Crystallization and phase separation in blends of high stereoregular poly（lactide） with poly（ethylene glycol）［J］. Polymer， 2003， 44（19）： 5 681⁃5 689.
10	Hu Y， Hu Y S， Topolkaraev V， et al. Aging of poly（lactide）/poly（ethylene glycol） blends. Part 2. Poly（lactide） with high stereoregularity［J］. Polymer， 2003， 44（19）： 5 711⁃5 720.
11	Zahir L， Kida T， Tanaka R， et al. Synthesis of thermoplastic elastomers with high biodegradability in seawater［J］. Polymer Degradation and Stability， 2021， 184：109467.
12	Zhao Y， Zhang Y， Li Z， et al. Rheology， mechanical properties and crystallization behavior of glycidyl methacrylate grafted poly（ethylene octene） toughened poly（lactic acid） blends［J］. Korean Journal of Chemical Enginee⁃ring， 2016， 33（3）： 1 104⁃1 114.
13	Yao M， Deng H， Mai F， et al. Modification of poly（lactic acid）/poly（propylene carbonate） blends through melt compounding with maleic anhydride［J］. Express Polymer Letters， 2011， 5（11）： 937⁃949.
14	Kowalczyk M， Piorkowska E， Dutkiewicz S， et al. Toughening of polylactide by blending with a novel random aliphatic⁃aromatic copolyester［J］. European Polymer Journal， 2014， 59： 59⁃68.
15	Castillejos S， Cerna J， Melendez F， et al. Bulk modification of poly（lactide）（PLA） via copolymerization with poly（propylene glycol） diglycidylether （PPGDGE）［J］. Polymers， 2018， 10（11）： 1184.
16	Wang Y， Wang J H， Bai J H， et al. Synthesis， characteri⁃zation， and micellization behavior of poly（L⁃lactide） and poly（ethylene glycol） block copolymers in the presence of a novel organocatalyst［J］. Journal of Polymer Materials， 2018， 35（4）： 393⁃408.
17	Chang Y， Chen Z Z， Yang Y Q. One⁃pot versatile synthesis of branched⁃multiblock copolymers based on polylactide and poly（epsilon⁃caprolactone）［J］. Industrial & Engineering Chemistry Research， 2018， 57（1）： 242⁃249.
18	Chaos A， Sangroniz A， Fernandez J， et al. Plasticization of poly（lactide） with poly（ethylene glycol）： Low weight plasticizer vs triblock copolymers. Effect on free volume and barrier properties［J］. Journal of Applied Polymer Scien⁃ce， 2020， 137（28）： 48868.
19	Pooch F， Sliepen M， Knudsen K D， et al. Poly（2⁃isopropyl⁃2⁃oxazoline）⁃b⁃poly（lactide）（PiPOx⁃b⁃PLA） Nanoparticles in water： interblock van der waals attraction opposes amphiphilic phase separation［J］. Macromolecules， 2019， 52（3）： 1 317⁃1 326.
20	张矿生，唐梅荣，薛小佳，等. 聚乳酸_聚乙二醇共混物的结晶与降解行为［J］. 化工学报， 2021， 72（2）： 1 181⁃1 190.
	ZHANG K S， TANG M R， XUE X J， et al. Crystallization and degradation behavior of poly（lactic acid）/poly（ethylene glycol） blends［J］.CIESC Journal， 2021， 72（2）： 1 181⁃1 190.
21	Wang B， Hina K， Zou H T， et al. Thermal， crystallization， mechanical and decomposition properties of poly（lactic acid） plasticized with poly （ethylene glycol）［J］. Journal of Vinyl & Additive Technology， 2018， 24： 154⁃163.
22	陈文娜，杨建，王身国，等. 聚丙交酯_聚乙二醇多嵌段共聚物的合成及其性能［J］. 高分子学报， 2002， 5： 695⁃698.
	CHEN W N， YANG J， WANG S G，et al. Synthesis and properties of poly（L⁃lactide）⁃poly（ethylene glycol） multiblock copolymers［J］. Acta Polymerica Sinica， 2002， 5： 695⁃698.
23	Stefani M， Coudane J， Vert M. In vitro ageing and degradation of PEG⁃PLA diblock copolymer⁃based nanoparticles ［J］. Polymer Degradation and Stability， 2006， 91（11）： 2 554⁃2 559.
24	陈红丽，贝建中，王身国. 生物降解高分子——聚己内酯/聚氧乙烯/聚丙交酯三元共聚物水解行为的研究［J］. 高分子学报， 2000， 5： 626⁃631.
	CHEN H L， BEI J Z， WANG S G. Study on biodegradation behavior of PCL/PEO/PLA tricomponent copolymer［J］. Acta Polymerica Sinica， 2000， 5： 626⁃631.
25	Dimitrov I V， Berlinova I V， Michailova V I. Synthesis of multifunctional poly（D，L⁃lactide）⁃poly（oxyethylene）⁃poly（D，L⁃lactide） triblock copolymers［J］. Polymer Journal， 2013， 45（4）： 457⁃461.
26	Xu Du， Qin Wang， Dong Chuan， et al. Synthesis and self⁃assembly study of biodegradable amphiphilic triblock copolymers with PEG block［J］. Advanced Materials Research， 2014， 998/999（1）： 95⁃98.
27	Kubisa P， Lapienis G， Biela T. Star⁃shaped copolymers with PLA⁃PEG arms and their potential applications as biomedical materials［J］. Polymers for Advanced Technolo⁃gies， 2021， 32（10）： 3 857⁃3 866.
28	Shi M， Gu A， Tu H， et al. Comparing nanoparticle polymeric micellar paclitaxel and solvent⁃based paclitaxel as first⁃line treatment of advanced non⁃small⁃cell lung cancer： an open⁃label， randomized， multicenter， phase III trial［J］. Ann Oncol， 2021， 32（1）： 85⁃96.

温度/℃	样品	研究目的	采样时间点	检测内容
4	mPEG⁃PLA、DMs	测试长期稳定性	0、3、6、9、12、18、24个月	外观，M_w、PDI，水分含量，乳酸、丙交酯含量
25		加速降解实验	0、1、3、6个月
40		加速降解实验	0、1、3、6个月
60		高温降解实验	0、5、10 d

温度/℃	样品	研究目的	采样时间点	检测内容
4	mPEG⁃PLA、DMs	测试长期稳定性	0、3、6、9、12、18、24个月	外观，M_w、PDI，水分含量，乳酸、丙交酯含量
25		加速降解实验	0、1、3、6个月
40		加速降解实验	0、1、3、6个月
60		高温降解实验	0、5、10 d

温度/℃	样品	变化开始时间点	实验总时长	起始形态	最终形态

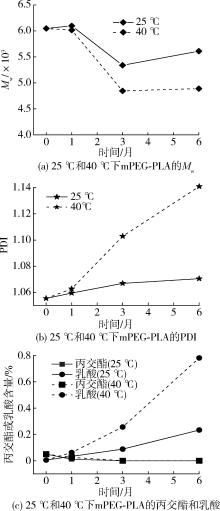

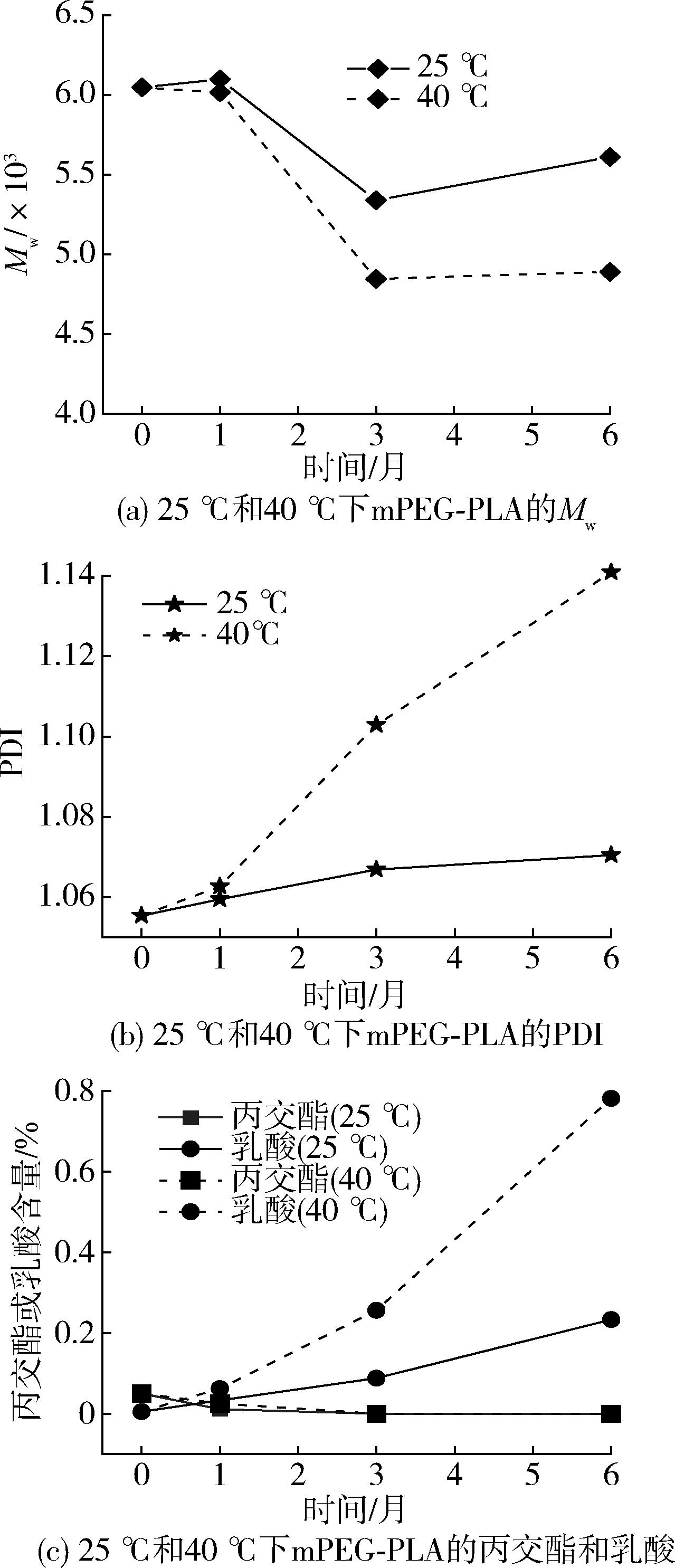

60	mPEG⁃PLA	5 d	10 d	淡黄色块状	无色半透明黏稠状物
60	DMs	5 d	10 d	白色冻干块	透明微黄色熔融物

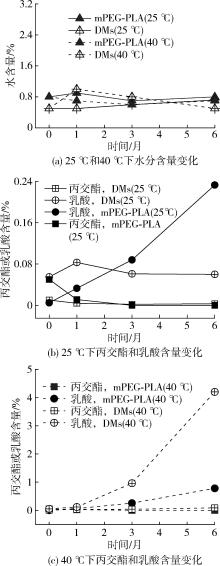

40	mPEG⁃PLA	1月	6月	淡黄色块状	微黄色半透明半凝固物
40	DMs	1月	6月	白色冻干块	半透明熔融物
25	mPEG⁃PLA	无变化	6月	淡黄色块状	淡黄色块状
25	DMs	无变化	6月	白色冻干块	白色冻干块

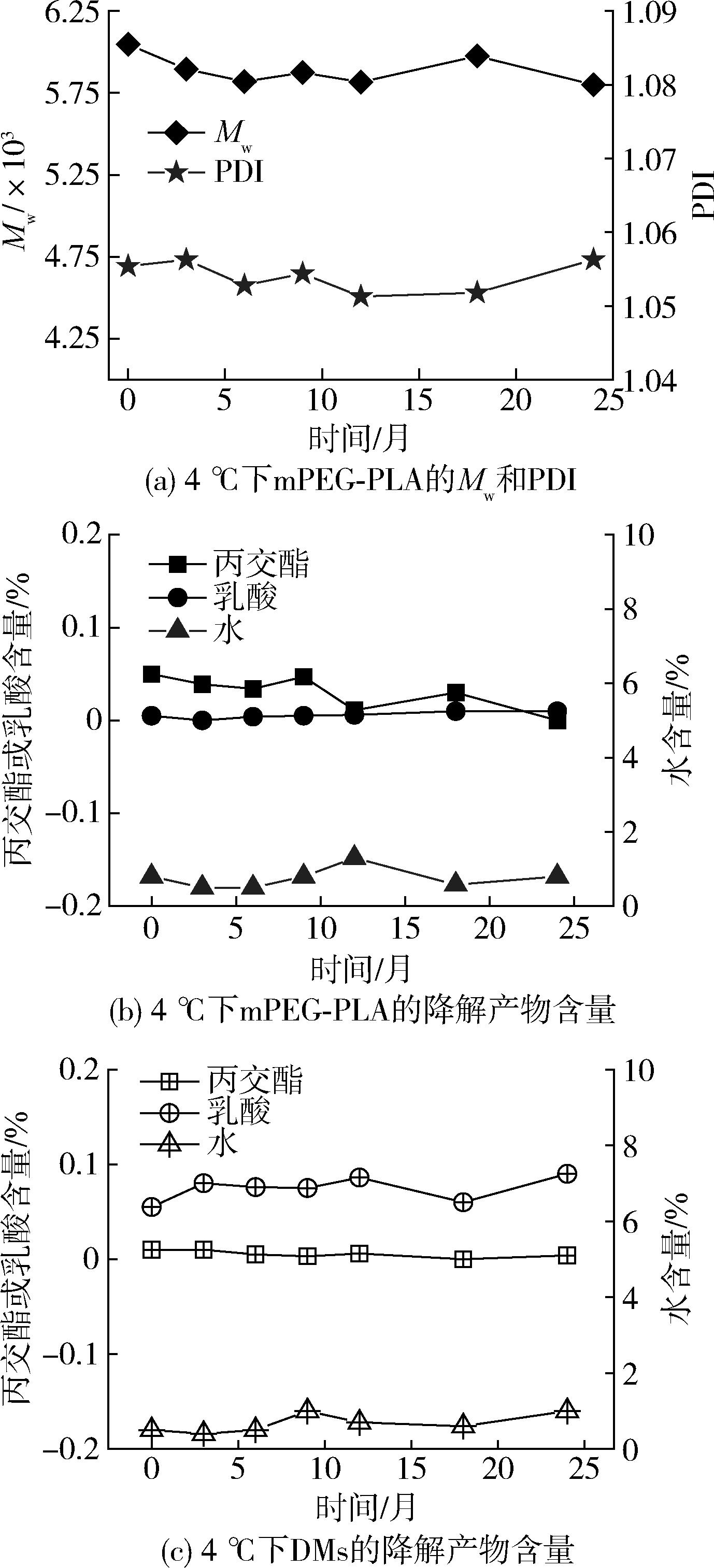

4	mPEG⁃PLA	无变化	24月	淡黄色块状	淡黄色块状
4	DMs	无变化	24月	白色冻干块	白色冻干块

温度/℃	样品	变化开始时间点	实验总时长	起始形态	最终形态
60	mPEG⁃PLA	5 d	10 d	淡黄色块状	无色半透明黏稠状物
60	DMs	5 d	10 d	白色冻干块	透明微黄色熔融物
40	mPEG⁃PLA	1月	6月	淡黄色块状	微黄色半透明半凝固物
40	DMs	1月	6月	白色冻干块	半透明熔融物
25	mPEG⁃PLA	无变化	6月	淡黄色块状	淡黄色块状
25	DMs	无变化	6月	白色冻干块	白色冻干块
4	mPEG⁃PLA	无变化	24月	淡黄色块状	淡黄色块状
4	DMs	无变化	24月	白色冻干块	白色冻干块

样品	降解时间/d	M_w	PDI	丙交酯含量/%	乳酸含量/%
mPEG⁃PLA	0	6 046	1.055 4	0.050	0.005
	5	5 370	1.144 0	0.017	0
	10	4 202	1.368 9	0	0
DMs	0	—	—	0.010	0.055
	5	—	—	0.056	0.124
	10	—	—	0.074	0.230
