Study on chemical foam⁃injection molding of polystyrene

doi:10.19491/j.issn.1001-9278.2025.08.007

Abstract

Abstract:

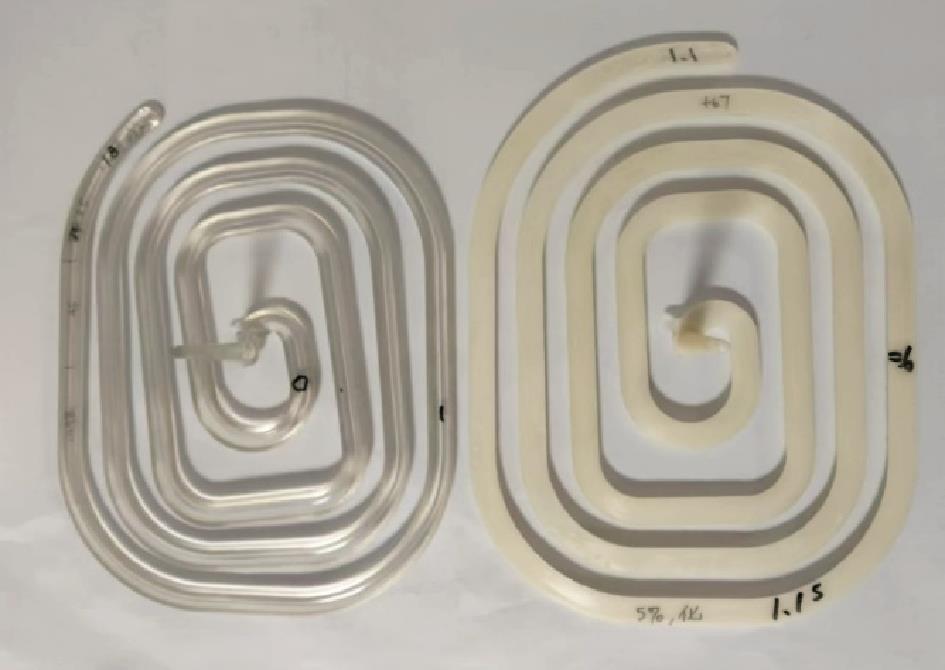

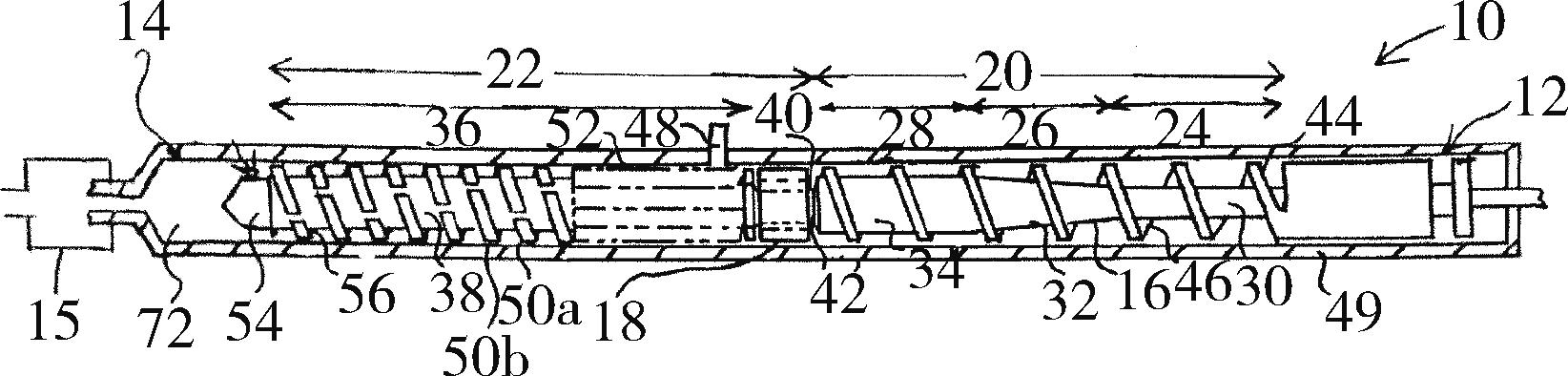

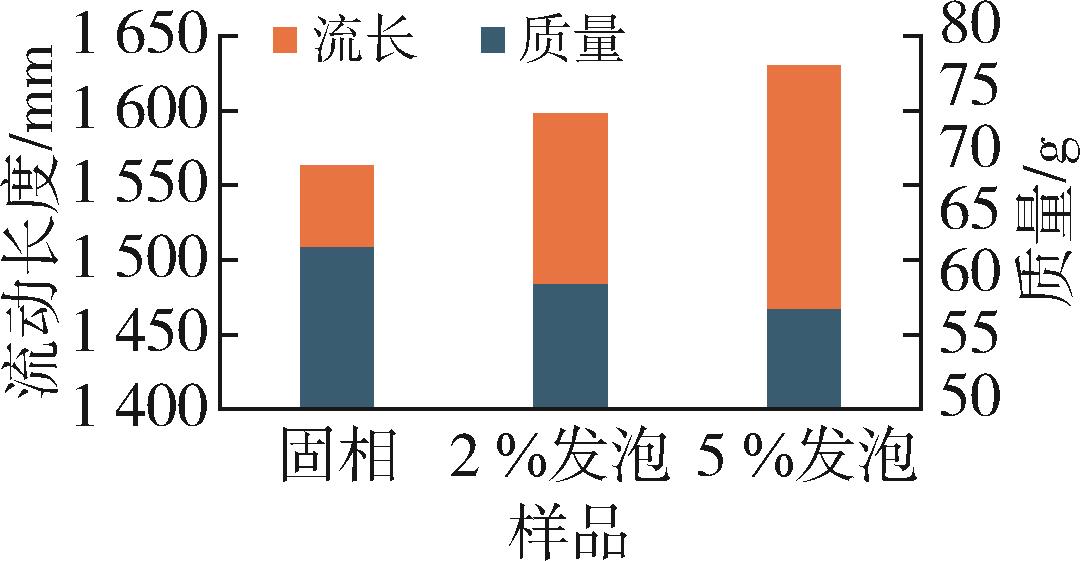

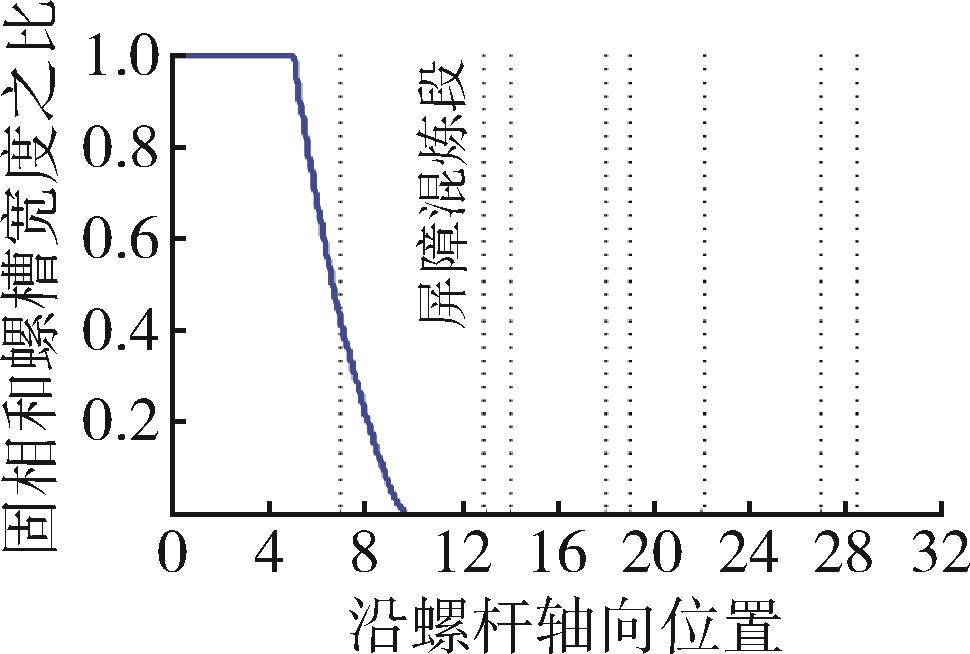

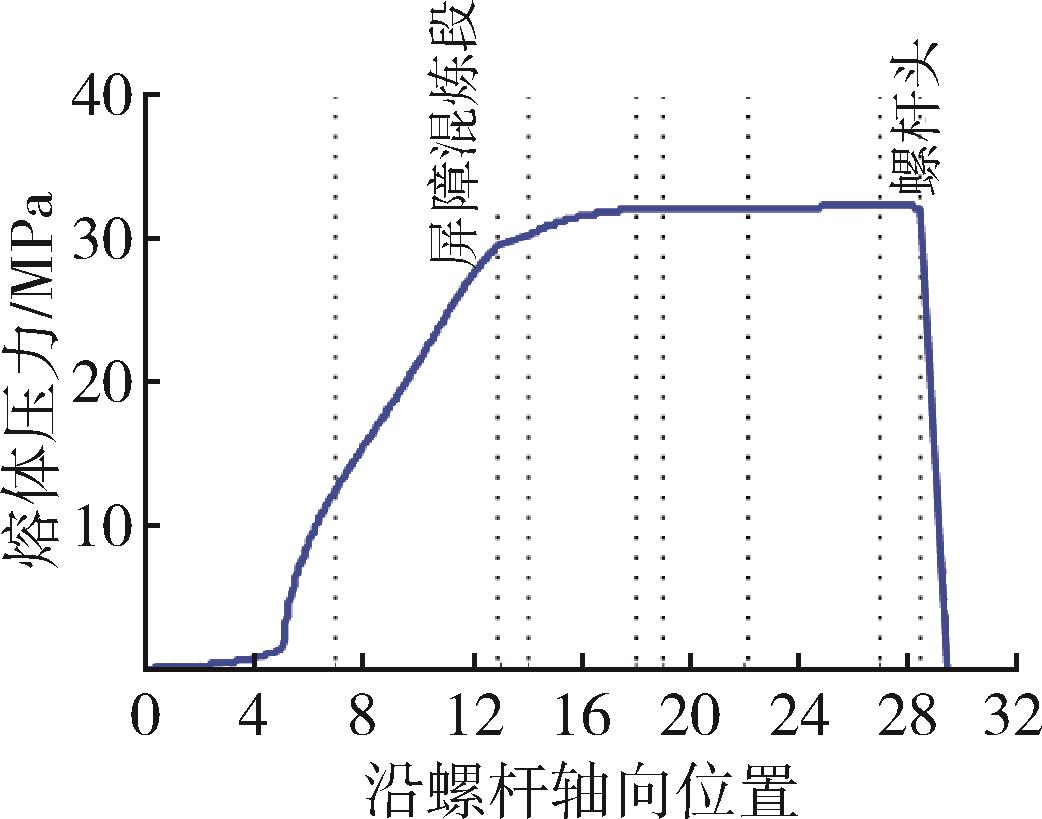

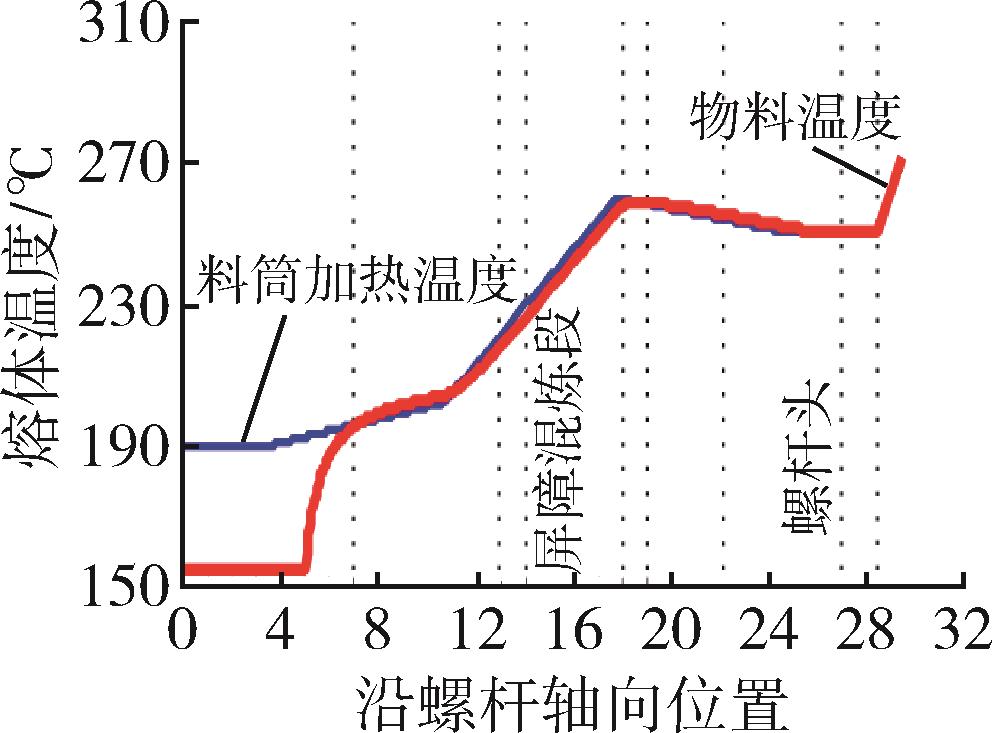

This study presents a cost⁃effective conversion of a conventional 200⁃ton ENGEL injection molding machine into a microcellular foaming system through hydraulic control system modifications and screw redesign. Using a domestic environmentally friendly chemical blowing agent （FE⁃200） and general⁃purpose polystyrene， microcellular foamed parts were successfully produced with an average cell diameter of 38 μm， a foaming ratio of 1.12， and a cell density of 5.92×10⁶ cells/cm³. Flow⁃to⁃length ratio testing in a free⁃flow mold revealed that injection speed and foaming presence were the dominant factors affecting flow behavior， while chemical blowing agent concentration showed negligible influence. The demonstrated conversion approach provides an economical solution for implementing microcellular chemical foaming technology without requiring expensive specialized equipment.

Key words: microcellular injection molding, polystyrene, chemical blowing agent, flow?length ratio, injection speed

CLC Number:

TQ320.6

ZHU Dashao, LUO Baoshu, XU Jingyi, YANG Yafeng, WANG Wucong, WANG Shengwang, CHEN Jianbo, GE Fujiong. Study on chemical foam⁃injection molding of polystyrene[J]. China Plastics, 2025, 39(8): 41-46.

Figures/Tables 8

References 16

[1]	XU J.Polymeric foams： innovations in technologies and environmentally friendly materials， Chapter 4 （edited by LEE S J）［M］. CRC Press， 2022： 91⁃127.
[2]	王惠添，殷莎，陈正伟，等.微孔发泡注塑技术研究进展［J］. 中国塑料，2021， 35（10）：154⁃165.
	WANG H T， YIN S， CHEN Z W， et al. Research progress in microcellular foam injection molding technology ［J］. China Plastics， 2021， 35 （10）：154⁃165.
[3]	Bozkurt Baris， Oktem Hansan，Naresh Kumar Konada. Comparison of conventional and microcellular injection using new chemical agents ［J］， Materials and Manufacturing Processes， 2023， 38（14）： 1 863⁃1 871.
[4]	龚维，何颖，李振华，等. 微发泡聚丙烯复合材料发泡行为研究［J］. 现代塑料加工应用，2012， 24（2）：1⁃4.
	GONG W， HE Y， ZHANG C， et al. Study on foaming behavior of microcellular foam polypropylene composites［J］. Modern Plastics Processing and Applications， 2012， 24（2）：1⁃4.
[5]	王琪，卢朝亮，张纯，等. 滑石粉填充聚丙烯材料注塑微发泡性能［J］. 工程塑料应用，2018， 46（10）：17⁃23.
	WANG Q， LU C L， ZHANG C， et al. Microcellular foaming behavior of PP/Talc composites by injection［J］. Engineering Plastics Application， 2018， 46（10）：17⁃23.
[6]	苏阳，何力，冯洪福，等. 聚丙烯PP注塑化学微发泡过程的研究［J］. 现代机械，2007，（5）：77⁃78.
	SU Y， HE L， FENG H F， et al. Study on molding chemical micro⁃foaming process of polypropylene［J］. Modern Machinery， 2007 （5）： 77⁃78.
[7]	蔡青.发泡剂对微发泡PP材料表面外观与基本性能的影响［J］. 上海塑料，2020 （2）：47⁃51.
	CAI Q.The effect of foaming agent on the surface appearance and basic properties of micro⁃foamed PP materials［J］. Shanghai Plastic， 2020 （2）： 47⁃51.
[8]	张涵. 发泡剂母粒对微发泡PP材料泡孔结构与力学性能的影响［J］，上海塑料，2019（4）：27⁃31.
	ZHANG H. The effect of foaming agent masterbatch on the cell structure and mechanical properties of micro⁃foamed PP materials［J］. Shanghai Plastic， 2019 （4）： 27⁃31.
[9]	李胜男，蒋团辉，张翔，等，成核剂对PP发泡行为和力学性能影响［J］. 现代塑料加工应用，2019， 31（5）：32⁃35.
	LI S N， JIANG T H， ZHANG X， et al. Influence of nucleating agent on foaming behavior and mechanical properties of PP effectiveness of blowing agents in the cellular injection molding process［J］. Modern Plastics Processing and Applications， 2019， 31（5）： 32⁃35.
[10]	李振华，彭莉，杨波，等，微发泡聚丙烯材料发泡性能影响因素研究［J］. 广东化工，2019， 46（15）：30⁃32，59.
	LI Z H， PENG L， YANG B， et al. Research on influencing factors of foaming properties of micro⁃foamed polypropylene ［J］. Guangdong Chemical Industry， 2019， 46（15）： 30⁃32， 59.
[11]	王滨，蒋顶军.化学发泡工艺对PA6/GF 微发泡材料结构与力学性能的影响［J］，工程塑料应用，2018， 46（9）：53⁃59.
	WANG B， JIANG D J.Influence of chemical foaming injection molding process on the structure and mechanical properties of PA6/GF micro⁃foaming material ［J］. Engineering Plastics Application， 2018， 46（9）： 53⁃59.
[12]	陈志雄，叶智方，李向东，等.化学发泡预压高速注射成型方法：中国，CN100448643C ［P］. 2009⁃01⁃07.
[13]	XU J， PIERICK D， Microcellular foam processing in reciprocating⁃screw injection molding machines ［J］. Journal of Injection Molding Technology， 2001， 5（3）： 152⁃159.
[14]	XU J. Microcellular injection molding［M］. Hoboken： John Wiley & Sons， Inc， 2010： 80⁃81，176⁃181，314⁃398.
[15]	ANDERSON G， XU J.Injection molding screw： US， 7172333 B2 ［P］. 2007⁃02⁃06.
[16]	徐敬一，罗宝树，汪胜旺，等. 含气材料的可压缩性在注塑微发泡中的研究与应用［J］. 中国塑料，2024， 38（8）： 69⁃75.
	XU J， LUO B S， WANG S W， et al. Study and application of pressure⁃volume behaviors of entrained gas materials in foam injection molding ［J］. China Plastics， 2024， 38 （8）： 69⁃75.

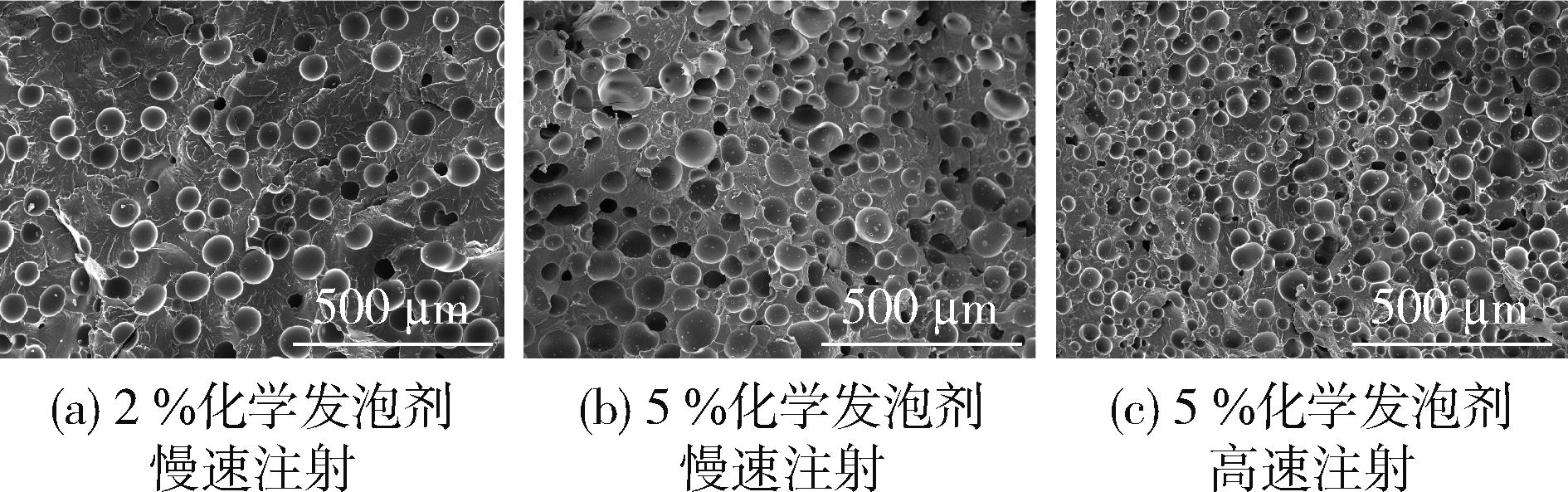

测试条件	制件质量/g	喷嘴出口的压力降梯度/×10¹¹ Pa·s^-1	循环周期/s	发泡剂在混炼段停留时间（整个循环周期）/s	螺杆产量/ kg·h^-1	泡孔密度/ 10⁶个·cm^-3	发泡倍率	当量泡孔直径/ µm
固体（非发泡），慢速注射	63	1.7	59	—	9.0	—	—	—
发泡，2 %发泡剂，慢速注射	60	1.7	59	127	8.6	0.82	1.06	57
发泡，5 %发泡剂，慢速注射	58	1.7	59	127	7.7	3.64	1.11	46
发泡，5 %发泡剂，快速注射	58	4.4	59	127	7.7	5.52	1.12	38

测试条件	制件质量/g	喷嘴出口的压力降梯度/×10¹¹ Pa·s^-1	循环周期/s	发泡剂在混炼段停留时间（整个循环周期）/s	螺杆产量/ kg·h^-1	泡孔密度/ 10⁶个·cm^-3	发泡倍率	当量泡孔直径/ µm
固体（非发泡），慢速注射	63	1.7	59	—	9.0	—	—	—
发泡，2 %发泡剂，慢速注射	60	1.7	59	127	8.6	0.82	1.06	57
发泡，5 %发泡剂，慢速注射	58	1.7	59	127	7.7	3.64	1.11	46
发泡，5 %发泡剂，快速注射	58	4.4	59	127	7.7	5.52	1.12	38
