溶剂与添加剂对溶剂沉淀法制备PA12粉体的影响

doi:10.19491/j.issn.1001-9278.2020.12.011

中国塑料 ›› 2020, Vol. 34 ›› Issue (12): 65-69.DOI: 10.19491/j.issn.1001-9278.2020.12.011

溶剂与添加剂对溶剂沉淀法制备PA12粉体的影响

迟长龙, 安彦飞, 严亚如, 于翔()

河南工程学院材料与化学工程学院，郑州 450007

收稿日期:2020-05-21 出版日期:2020-12-26 发布日期:2020-12-26

Effects of Solvent and Additive on PA12 Powders Prepared by Solvent Precipitation Method

Changlong CHI, Yanfei AN, Yaru YAN, Xiang YU()

Department of Material and Chemical Engineering，Henan Institute of Engineering，Zhengzhou 450007，China

Received:2020-05-21 Online:2020-12-26 Published:2020-12-26
Contact: Xiang YU E-mail:yxpolymer@sina.com

摘要/Abstract

摘要：

通过改变溶剂沉淀法中复合溶剂中乙醇的浓度或添加剂（SiO₂）的含量制备PA12粉体，并使用激光粒度分析仪、霍尔流速计等对PA12粉体的性能进行了测试与分析。研究发现，乙醇的浓度与添加剂的含量均对PA12粉体的性能存在密切的关联；随乙醇浓度的提高，PA12粉体平均粒径先减后增、粒径分布均匀性提高与流动速率提高、密度降低；随着SiO₂含量的增加，PA12粉体的流动速率与粒径分布均匀性提高，平均粒径与密度呈现先减后增的趋势。

关键词:

font-family:FZSSK--GBK1-0, font-size:8.819pt, ">聚酰胺font-family:NEU-BZ-S92-Regular, font-size:8.819pt, ">12；font-family:FZSSK--GBK1-0, font-size:8.819pt, ">二氧化硅；溶剂沉淀法；粉体；粒径分布

Abstract:

PA12 powders were prepared by a solvent precipitation method at different contents of ethanol and additives, and their properties were investigated. The results indicated that the content of ethanol and additives were highly related to the performance of PA12 powders. The average particle size of PA12 powders decreased at first and then tended to increase with an increase in the ethanol concentration. Moreover， the particle size distribution of PA12 powders became more uniform， and their flow rate and density increased and decreased， respectively， as a result of the increase of ethanol concentration. With an increase in the content of SiO₂ as an additive， PA12 powders presented an increased flow rate and the uniformity of particle size distribution， and however their average particle size and density decreased at first and then tended to increase.

Key words: polyamide12, silica, solvent precipitation method, powder, particle size distribution

中图分类号:

TQ323.6

迟长龙, 安彦飞, 严亚如, 于翔. 溶剂与添加剂对溶剂沉淀法制备PA12粉体的影响[J]. 中国塑料, 2020, 34(12): 65-69.

Changlong CHI, Yanfei AN, Yaru YAN, Xiang YU. Effects of Solvent and Additive on PA12 Powders Prepared by Solvent Precipitation Method[J]. China Plastics, 2020, 34(12): 65-69.

图/表 12

图1 不同乙醇浓度PA12粉体的粒径频率分布曲线

Fig.1 Particle size frequency distribution of PA12 powders with different ethanol concentration

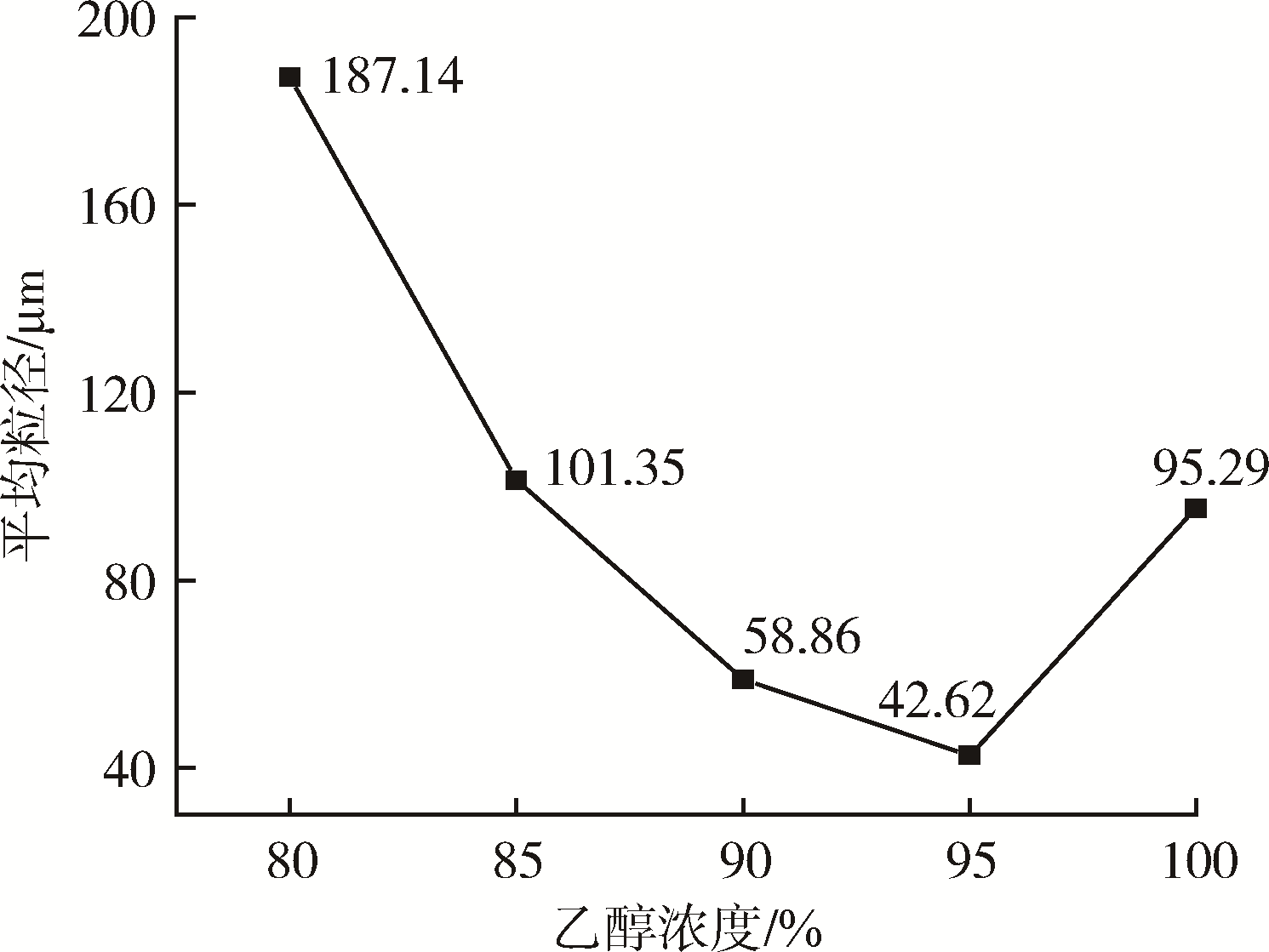

图2 不同乙醇浓度PA12粉体的平均粒径

Fig.2 Average particle size of PA12 powders with different ethanol concentration

图3 不同乙醇浓度PA12粉体的SEM照片

Fig.3 SEM images of PA12 powders with different ethanol concentrations

乙醇浓度/ %	松装密度/ g·cm^-3	振实密度/ g·cm^-3	压缩度/ %	休止角/ （°）
80	0.280	0.304	7.89%	56.31
85	0.272	0.286	4.90%	54.46
90	0.171	0.176	2.84%	50.19
95	0.153	0.157	2.55%	48.74
100	0.148	0.164	9.76%	47.72

表1 不同乙醇浓度PA12粉体的密度及休止角

Tab.1 Density and angle of repose of PA12 powders with different ethanol concentration

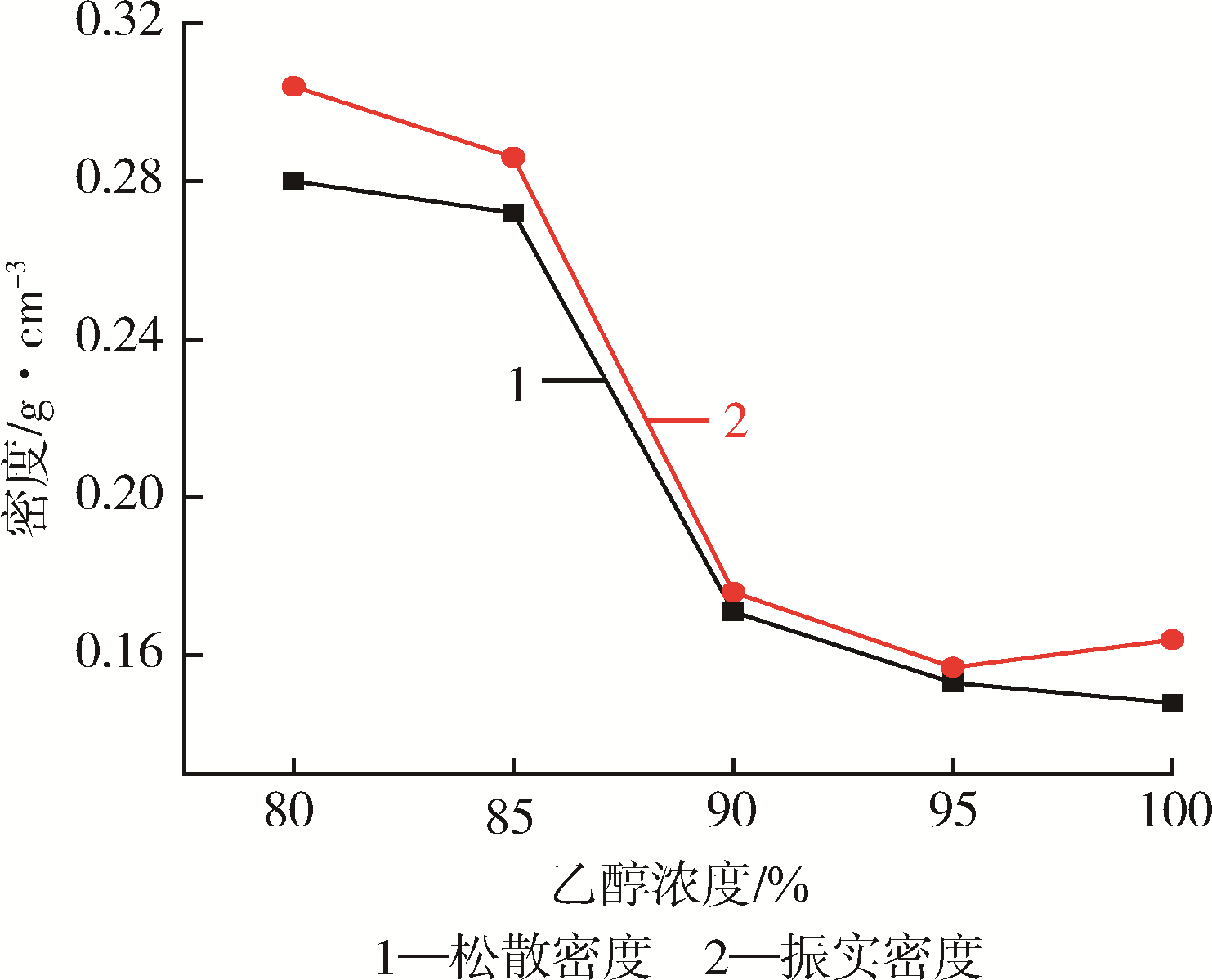

图4 不同乙醇浓度的PA12粉体的松装、振实密度曲线

Fig.4 Loose and tapped density of PA12 powders with different ethanol concentrations

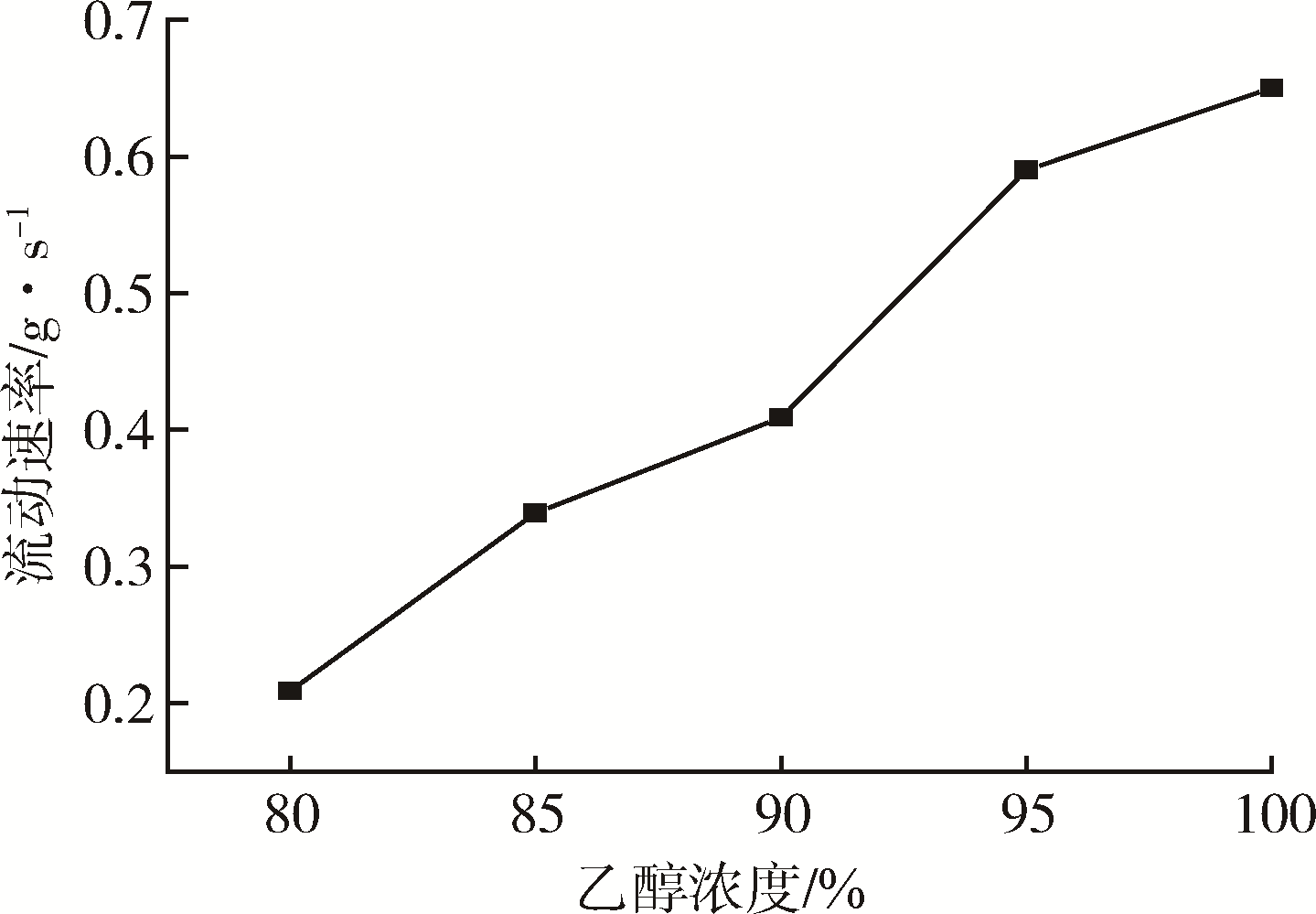

图5 不同乙醇浓度的PA12粉体的流速曲线

Fig.5 Flow rate of PA12 powders with different ethanol concentration

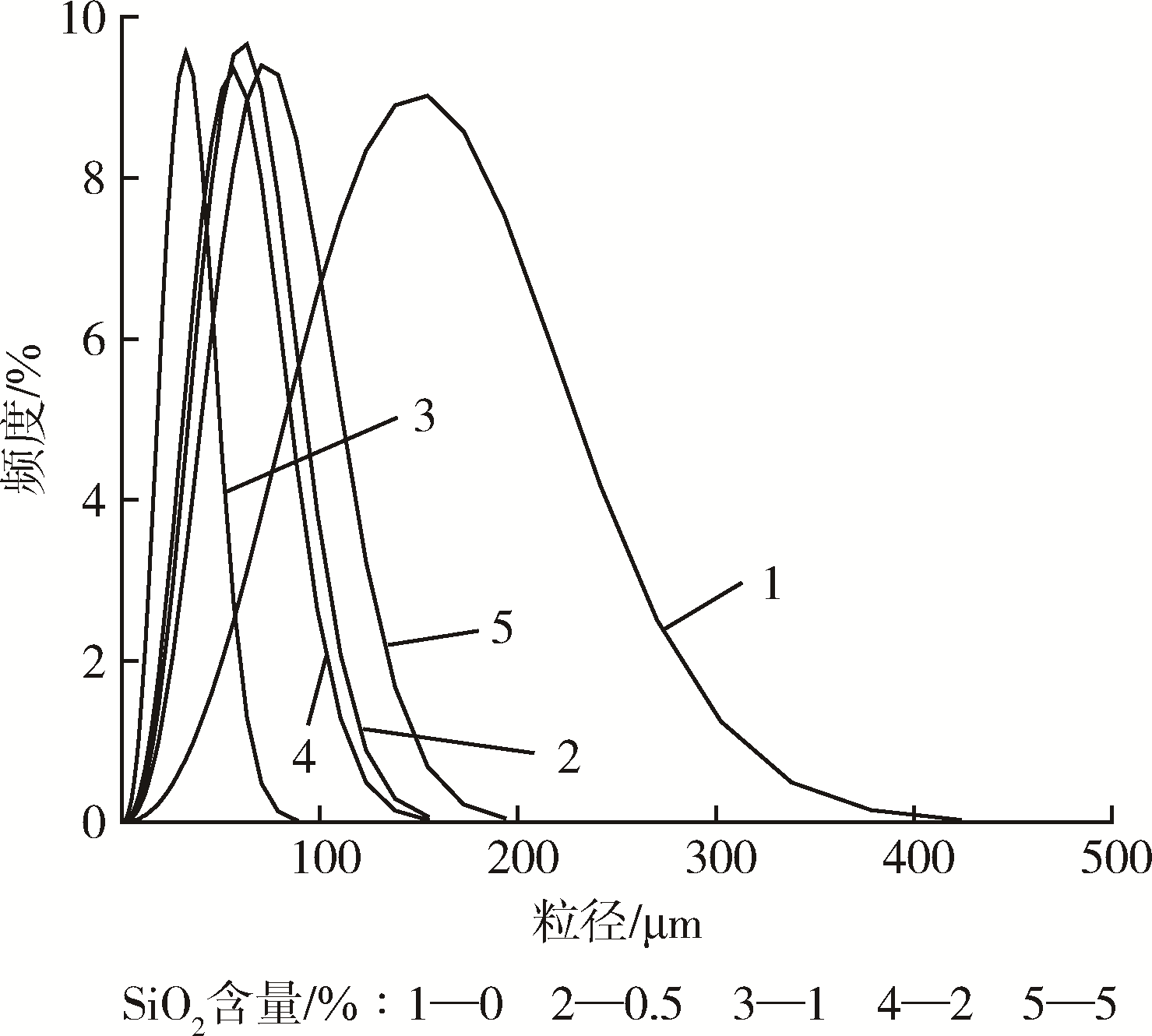

图6 不同SiO2含量的PA12粉体的粒径频率分布曲线

Fig.6 Particle size frequency distribution of PA12 powders with different SiO2 content

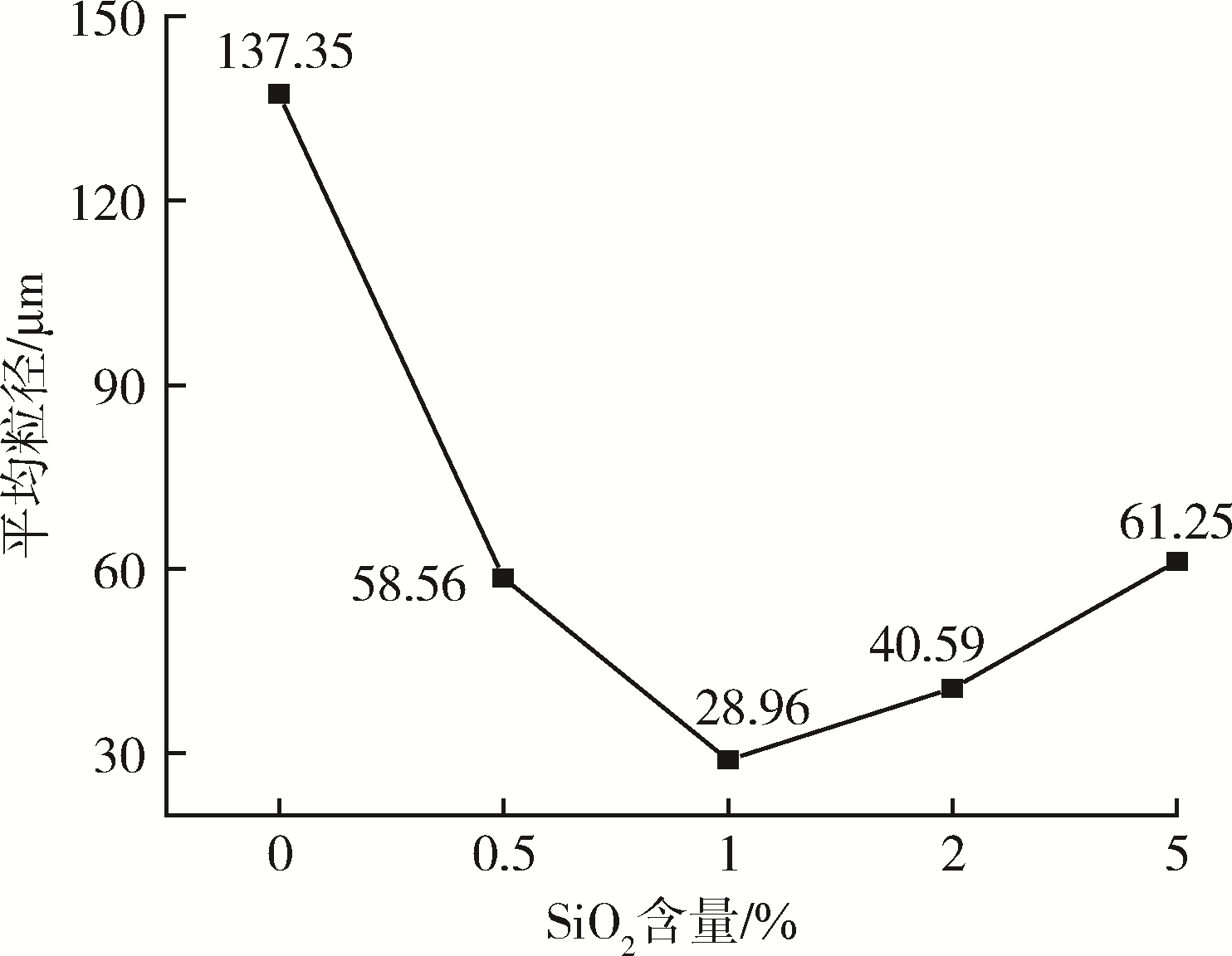

图7 不同SiO2含量的PA12粉体的平均粒径

Fig.7 Average particle size of PA12 powders with different SiO2 content

SiO₂含量/%	松装密度/ g·cm^-3	振实密度/ g·cm^-3	压缩度/%	休止角/ （° ）
0	0.251	0.276	9.06%	50.19
0.5	0.171	0.186	8.06%	45.00
1	0.123	0.133	7.52%	41.99
2	0.191	0.212	9.91%	40.36
5	0.262	0.308	14.94%	38.66

表2 不同SiO2含量PA12粉体密度及休止角

Tab.2 Density and angle of repose of PA12 powders with different SiO2 content

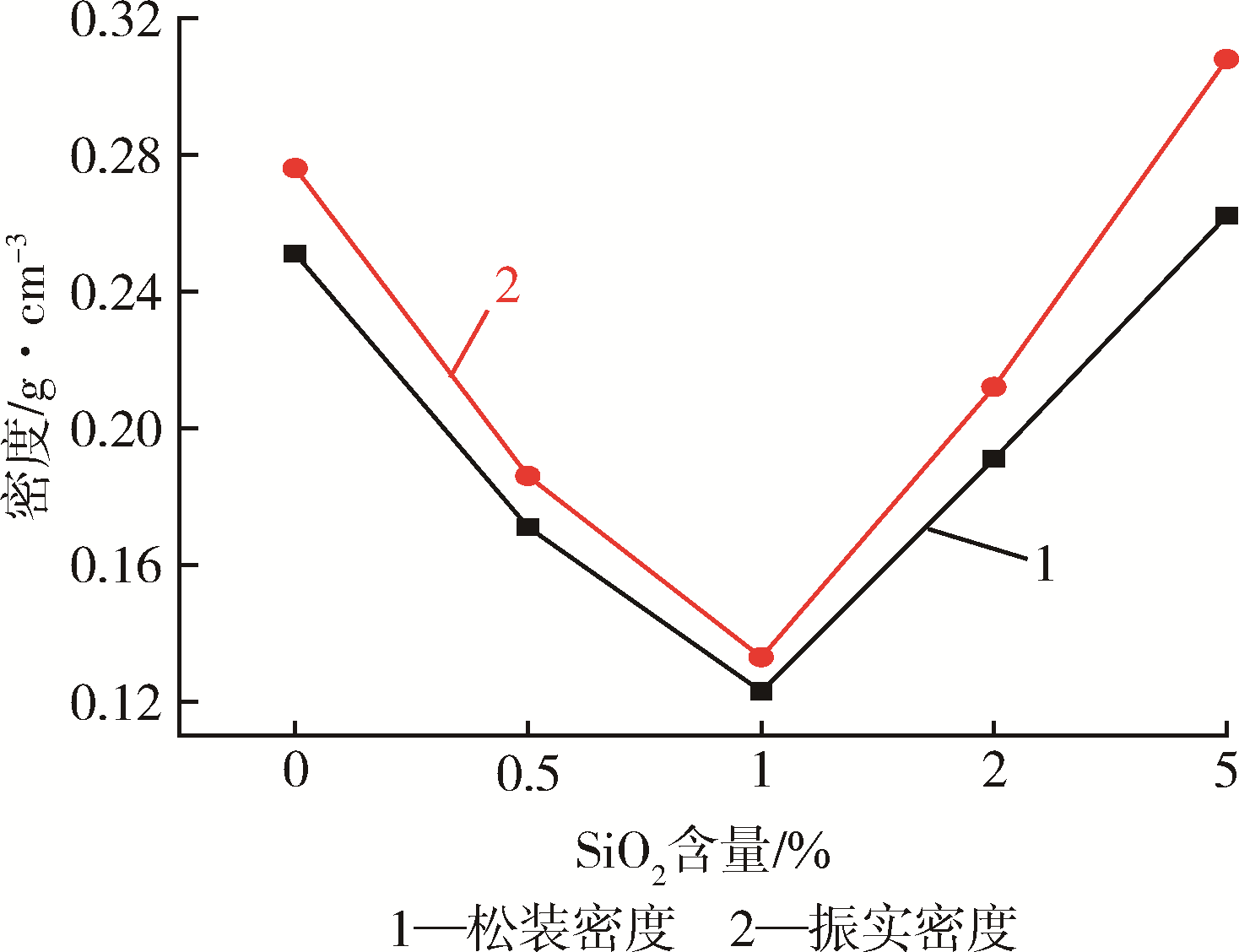

图8 不同SiO2含量的PA12粉体的松装、振实密度曲线

Fig.8 Loose and tapped density of PA12 powders with different SiO2 content

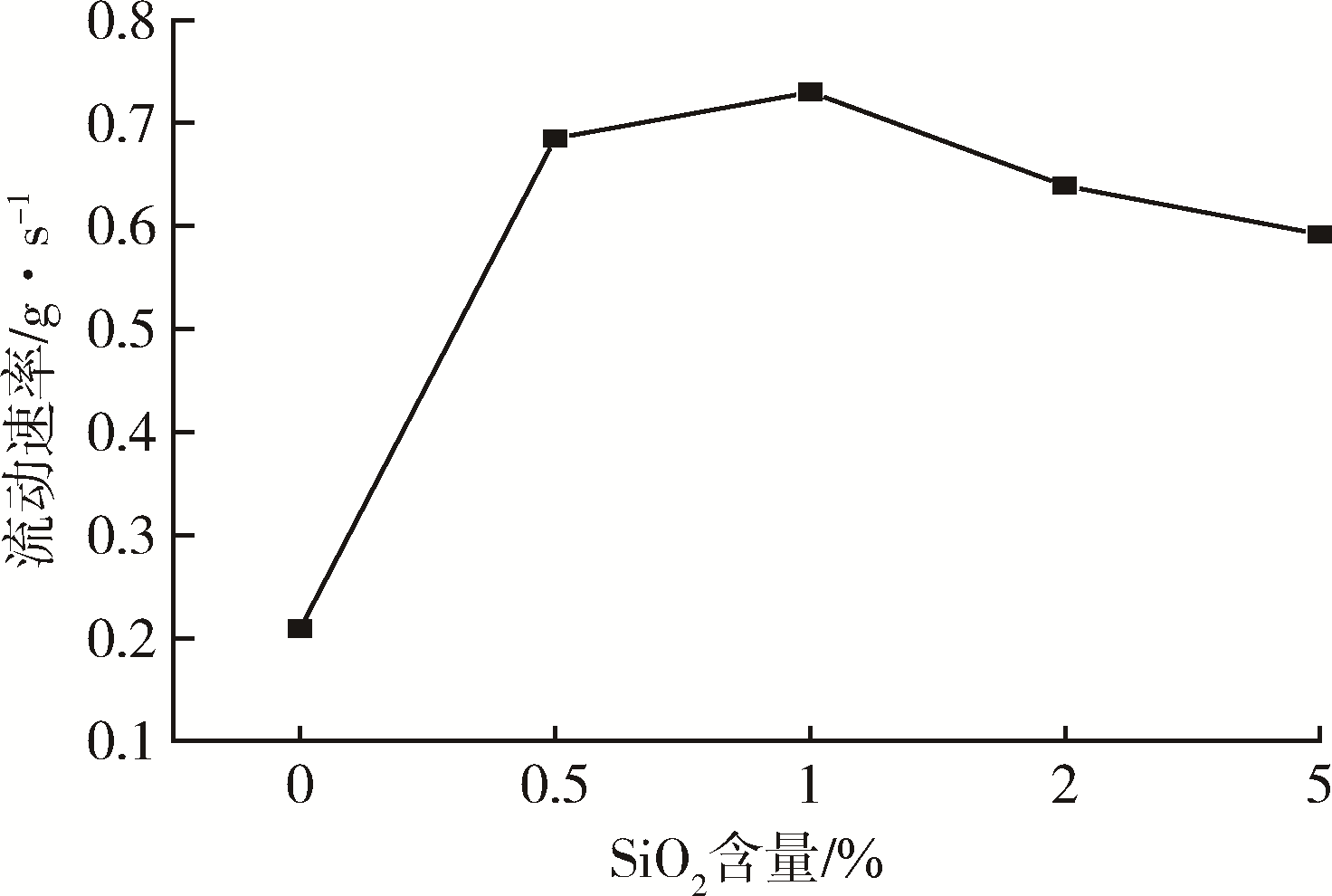

图9 不同SiO2含量的PA12粉体的流动速率曲线

Fig.9 Flow rate of PA12 powders with different SiO2 content

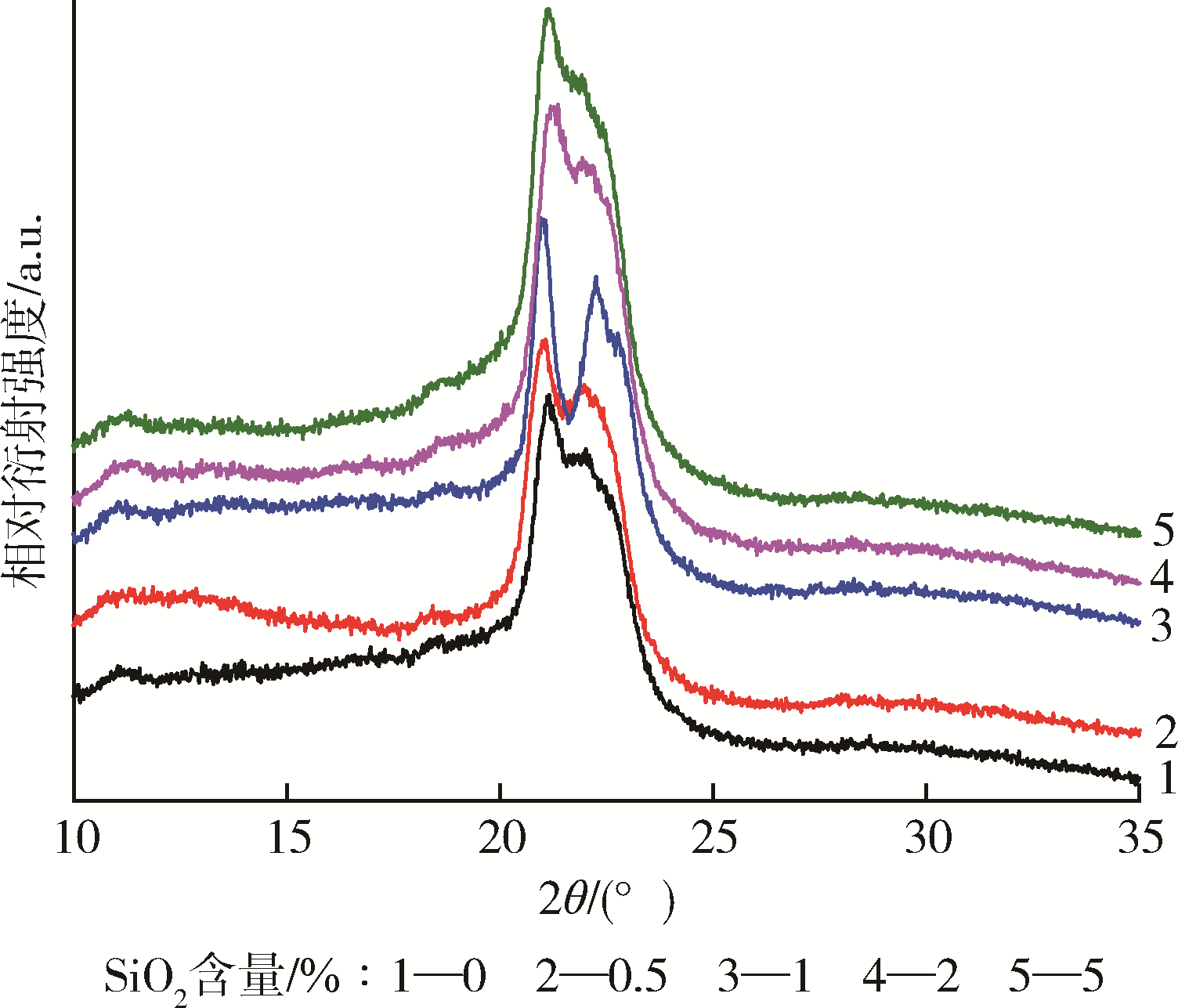

图10 不同SiO2含量的PA12粉体的XRD曲线

Fig.10 XRD diffraction curves of PA12 powders with different SiO2 content

参考文献 9

1	KRUTH J P. Material Increase Manufacturing by Rapid Prototyping Techniques［J］. Cirp Annals⁃Manufacturing Technology， 1991， 40（2）： 603⁃614.
2	汪艳，史玉升，黄树槐. 激光烧结制备尼龙12/累托石纳米复合材料［J］. 高分子学报， 2005， 30（5）： 683⁃686.
	WANG Y， SHI Y S， HUANG S H. Preparation of PA12/Rectorite Nanocomposites by Selective Laser Sintering［J］. Acta Polymerica Sinica， 2005， 30（5）： 683⁃686.
3	PHAM D T， DIMOY S S， LACAN F. The Rapid Tool Process： Technical Capabilities［J］. Proceedings of the Institution of Mechanical Engineers， 2000， 214（5）： 107⁃116.
4	姜凯译，郭艳玲，刘祥. 选择性激光烧结用原材料研究进展［J］. 材料开发与应用， 2010， 25（5）： 78⁃81.
	JIANG K Y， GUO Y L， LIU X. Research Status of the Raw Material for Selective Laser Sintering［J］. Development and Application of Materials， 2010， 25（5）： 78⁃81.
5	陈森昌. 新型选择性激光烧结金属粉末材料及其成形工艺的研究［D］. 武汉：华中科技大学， 2002.
6	郑立. 选择性激光烧结尼龙12复合粉末的制备及中试化［D］. 武汉：武汉工程大学， 2016.
7	彭梦飞. 选择性激光烧结尼龙12复合粉末材料的研究［D］. 武汉：武汉工程大学， 2017.
8	吴崇珍，付鹏，徐改稳，等. 原位聚合法制备PA12/纳米二氧化硅复合材料［J］. 工程塑料应用， 2014， 4（8）： 35⁃38.
	WU C Z， FU P， XU G W， et al. Preparation of Nylon12/Nano Silica Composite By In⁃Situ Polymerization Method［J］. Engineering Plastics Application， 2014， 4（8）： 35⁃38.
9	高国峰，李晓燕，戴明欣，等. 热拉伸和紫外辐照对尼龙12结构和性能的影响［J］. 广州化工， 2019， 47（11）： 66⁃69.
	GAO G F， LI X Y， DAI M X， et al. Effects of Hot Stretch and Ultraviolet Irradiation on Structure and Properties of Nylon 12［J］. Guangzhou Chemical Industry， 2019， 47（11）： 66⁃69.

[1]	魏思淼, 邵路山, 许准, 刘艳婷, 赵思衡, 许博. 次磷酸盐⁃环四硅氧烷双基化合物复配二乙基次磷酸铝对PA6的阻燃性能研究[J]. 中国塑料, 2022, 36(7): 129-135.
[2]	杨小龙, 陈文静, 李永青, 闫晓堃, 王修磊, 谢鹏程, 马秀清. 导电型聚合物/石墨烯复合材料的研究进展[J]. 中国塑料, 2022, 36(6): 165-173.
[3]	王帅, 张玉迪, 杨富凯, 徐新宇. 聚酰亚胺/多壁碳纳米管泡沫材料的制备及性能研究[J]. 中国塑料, 2022, 36(6): 39-45.
[4]	王金业, 唐博虎, 杨立宁, 谢猛, 郭泽朝, 杨光. PA12试件多射流熔融成型工艺研究[J]. 中国塑料, 2022, 36(6): 81-86.
[5]	魏茂强. 农用塑料薄膜的发展与探讨[J]. 中国塑料, 2022, 36(6): 92-99.
[6]	陈胜, 梁颖超, 吴方娟, 方辉, 范新凤, 陈晖, 王永刚. 聚酰胺6/双向经编玻璃纤维复合材料的制备及其界面改性研究[J]. 中国塑料, 2022, 36(5): 24-28.
[7]	李素圆, 刘会鹏, 龚舜, 黄国桃, 李玉才, 吴鑫, 邓建平, 潘凯. 热塑性聚酰胺弹性体改性EVA复合发泡材料的制备及性能表征[J]. 中国塑料, 2022, 36(4): 6-14.
[8]	杨正, 王振华, 鲁世科, 柳妍, 房晓敏, 李建通, 刘保英, 丁涛. 硼酸锌协效二乙基次膦酸铝阻燃PA6[J]. 中国塑料, 2022, 36(1): 120-127.
[9]	温慧, 马宇飞, 信春玲, 何亚东. 热塑性聚酰胺弹性体的扩链反应及发泡行为研究[J]. 中国塑料, 2021, 35(10): 14-20.
[10]	杨秀琴, 刘意鹤, 苗世成, 朱登昶, 于翔. 用于选择性激光烧结成型的聚酰胺6/硫酸钙复合粉体的制备及性能研究[J]. 中国塑料, 2021, 35(10): 31-36.
[11]	黄国桃, 桂源, 李玉才, 吴鑫, 冯新星, 邓建平, 王操, 潘凯. EVA/聚酰胺弹性体微孔发泡材料的制备与性能表征[J]. 中国塑料, 2021, 35(9): 1-7.
[12]	孙国华, 张信, 武德珍, 侯连龙. 高性能聚酰亚胺复合材料的研究进展[J]. 中国塑料, 2021, 35(9): 147-155.
[13]	张周雅, 白世建, 张玉霞, 周洪福, 宫芳芳, 唐雪古丽, 王斌. 高分子材料导热性能影响因素研究进展[J]. 中国塑料, 2021, 35(9): 156-165.
[14]	陆伟鑫, 陆冲, 王斌, 胡晶, 吴菁菁, 周秦鹏. 环氧改性剂对PA6/EVOH共混物性能的影响[J]. 中国塑料, 2021, 35(9): 8-14.
[15]	吕强. 无卤阻燃永久抗静电玻璃纤维增强聚酰胺6材料的研制[J]. 中国塑料, 2021, 35(7): 58-62.

溶剂与添加剂对溶剂沉淀法制备PA12粉体的影响

Effects of Solvent and Additive on PA12 Powders Prepared by Solvent Precipitation Method

RichHTML

PDF

可视化

摘要/Abstract

引用本文

使用本文

图/表 12

参考文献 9

相关文章 15

编辑推荐

Metrics

本文评价
