中空玻璃微珠填充聚氨酯发泡材料的吸声性能与动态力学性能研究

doi:10.19491/j.issn.1001-9278.2023.01.007

中国塑料 ›› 2023, Vol. 37 ›› Issue (1): 38-45.DOI: 10.19491/j.issn.1001-9278.2023.01.007

中空玻璃微珠填充聚氨酯发泡材料的吸声性能与动态力学性能研究

张伟程¹(), 胡祥¹, 罗鸿兴¹, 金卉¹, 游峰¹^,²(), 江学良¹, 姚楚¹

^1.湖北省等离子体化学与新材料重点实验室，武汉工程大学材料科学与工程学院，武汉 430205
^2.佛山（华南）新材料研究院，广东佛山 528200

收稿日期:2022-10-25 出版日期:2023-01-26 发布日期:2023-01-26
通讯作者: 游峰（1985—），男，副教授，研究方向为聚合物纳米复合材料，youfeng.mse@wit.edu.cn
E-mail:1024503918@qq.com;youfeng.mse@wit.edu.cn
作者简介:张伟程（2000—），男，研究方向为聚合物纳米复合材料，1024503918@qq.com
基金资助:
广东省基础与应用基础研究基金(2019A1515110465)

Study on sound absorption and dynamic mechanical properties of polyurethane foaming materials filled with hollow glass beads

ZHANG Weicheng¹(), HU Xiang¹, LUO Hongxing¹, JIN Hui¹, YOU Feng¹^,²(), JIANG Xueliang¹, YAO Chu¹

^1.Hubei Key Laboratory of Plasma Chemistry and New Materials，School of Materials Science and Engineering，Wuhan Institute of Technology，Wuhan 430205，China
^2.Foshan（Southern China） Institute for New Materials，Foshan 528200，China

Received:2022-10-25 Online:2023-01-26 Published:2023-01-26
Contact: YOU Feng E-mail:1024503918@qq.com;youfeng.mse@wit.edu.cn

摘要/Abstract

摘要：

以聚氨酯（PU）为基体、磷酸三甲酚酯（TCP）为增塑剂、中空玻璃微珠（HGB）和偶氮二甲酰胺（AC发泡剂）为填料，采用熔融共混法制备了软质PU/TCP、PU/TCP/HGB、PU/TCP/HGB/AC材料，研究了增塑剂TCP、填料HGB和AC发泡剂的含量对PU材料的吸声性能和动态力学性能的影响。结果表明，在一定范围内，增塑剂TCP、填料HGB和AC发泡剂的加入显著提升了复合材料的吸声性能，当TCP含量为25 %（质量分数，下同）、HGB含量为10 %、AC含量为2 %时，材料的吸声性能最佳，平均吸声系数达到0.29，且频率为1 714 Hz时吸声系数最大，为0.55；以半峰宽衡量材料的吸声频率宽度，发现在一定范围内增塑剂TCP、填料HGB和AC发泡剂对半峰宽的长度分别有减少、增加的作用，为制备轻质宽频吸声材料提供了实验依据；对PU/TCP、PU/TCP/HGB材料的动态力学性能分析进一步验证了选用25 % TCP和10 % HGB配比对材料整体性能调控的合理性。

关键词: 玻璃微珠, 吸声系数, 半峰宽, 聚氨酯, 动态力学性能

Abstract:

A series of soft polyurethane （PU）/tricresyl phosphate （TCP）， PU/TCP/hollow glass beads （HGB）， PU/TCP/HGB/azodicarbonamide （AC） composites were prepared by melt blending method using TCP as a plasticizer， HGB as a filler， and AC as a foaming agent. The effects of the contents of TCP， HGB and AC foaming agent on the sound absorption and dynamic mechanical properties of PU composite materials were investigated. The results indicated that the addition of TCP， HGB， and AC foaming agent enhanced the sound absorption properties of the composites significantly. The composites obtained optimal performance at a TCP mass fraction of 25 wt%， a HGB mass fraction of 10 wt%， and an AC mass fraction of 2 wt%. Their average sound absorption coefficient and maximum sound absorption coefficient reached 0.29 and 0.55， respectively， at a frequency of 1 714 Hz. Based on the half⁃peak width of sound absorption frequency， the addition of TCP was found to reduce the length of half peak width of the composites with an increase in the amounts of HGB and AC foaming agent. Through analyzing the dynamic mechanical properties of PU/TCP， PU/TCP/HGB composites， the rationality of the addition of 25 wt% TCP and 10 wt% HGB in the composites was verified.

Key words: hollow glass bead, sound absorption coefficient, half peak width, polyurethane, dynamic mechanical property

中图分类号:

TQ323.8

张伟程, 胡祥, 罗鸿兴, 金卉, 游峰, 江学良, 姚楚. 中空玻璃微珠填充聚氨酯发泡材料的吸声性能与动态力学性能研究[J]. 中国塑料, 2023, 37(1): 38-45.

ZHANG Weicheng, HU Xiang, LUO Hongxing, JIN Hui, YOU Feng, JIANG Xueliang, YAO Chu. Study on sound absorption and dynamic mechanical properties of polyurethane foaming materials filled with hollow glass beads[J]. China Plastics, 2023, 37(1): 38-45.

图/表 8

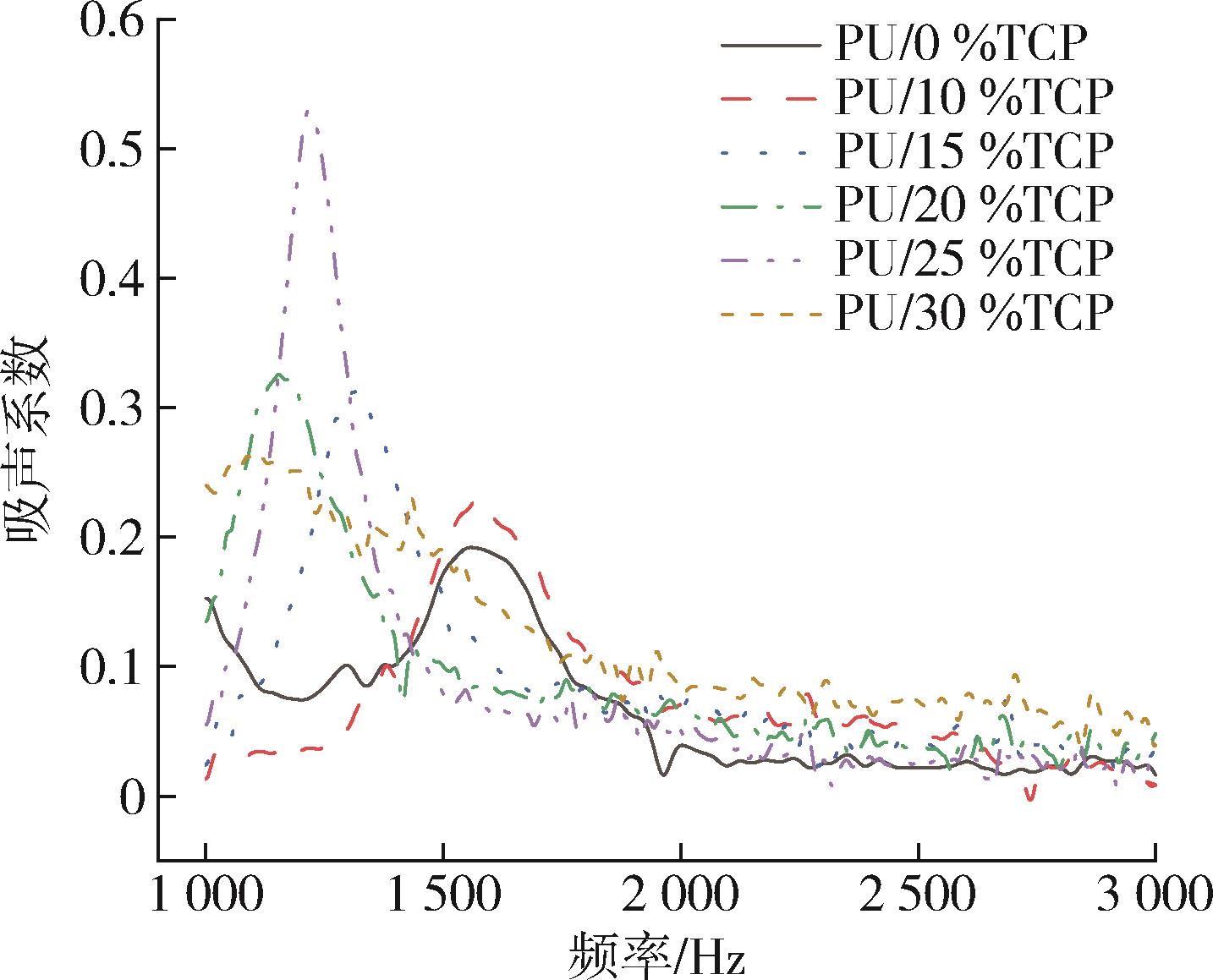

图1 TCP含量对PU/TCP材料吸声系数的影响

Fig.1 Effect of TCP content on sound absorption coefficient of PU/TCP composites

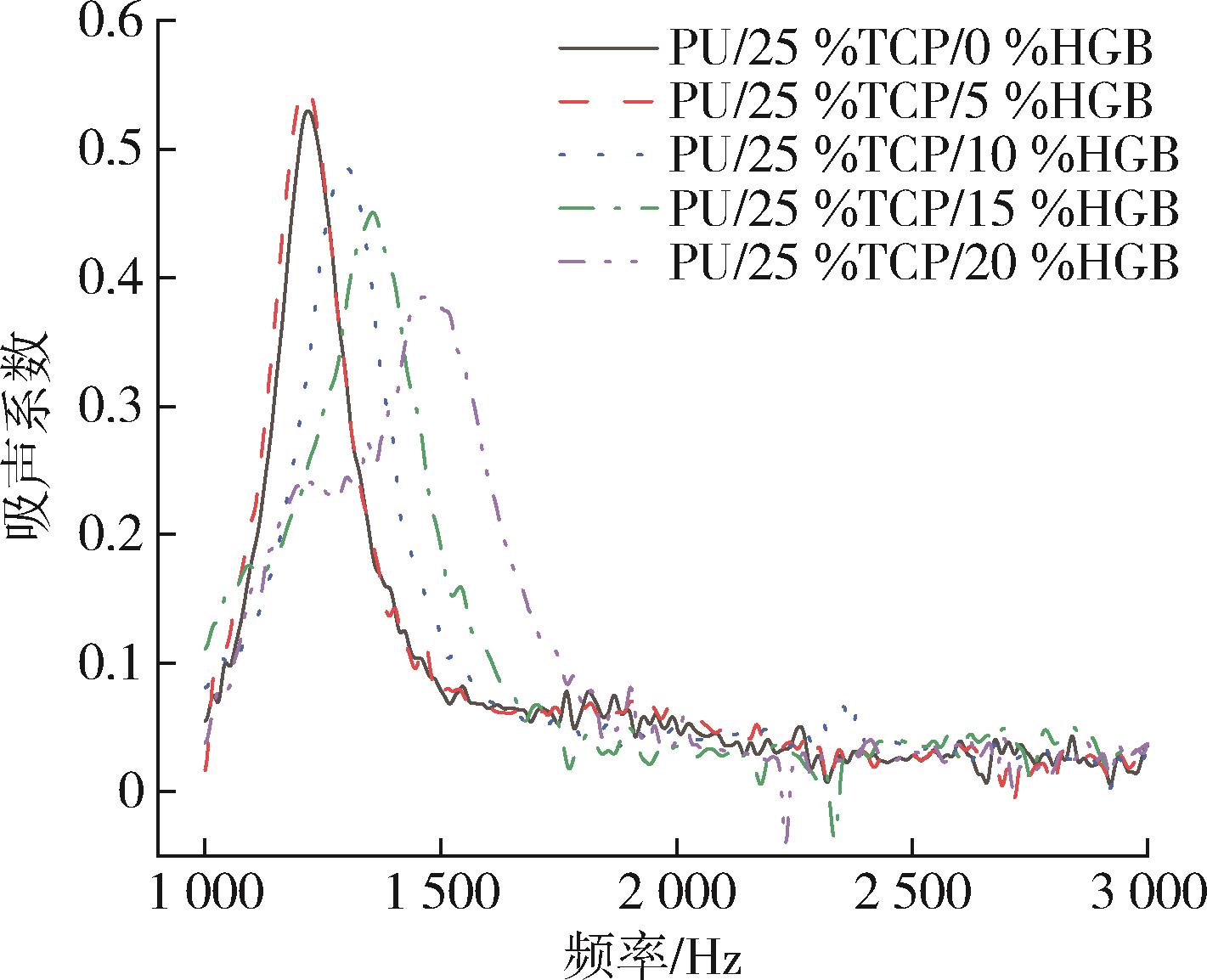

图2 HGB含量对PU/TCP/HGB材料吸声系数的影响

Fig.2 Effect of HGB content on sound absorption coefficient of PU/TCP/HGB composites

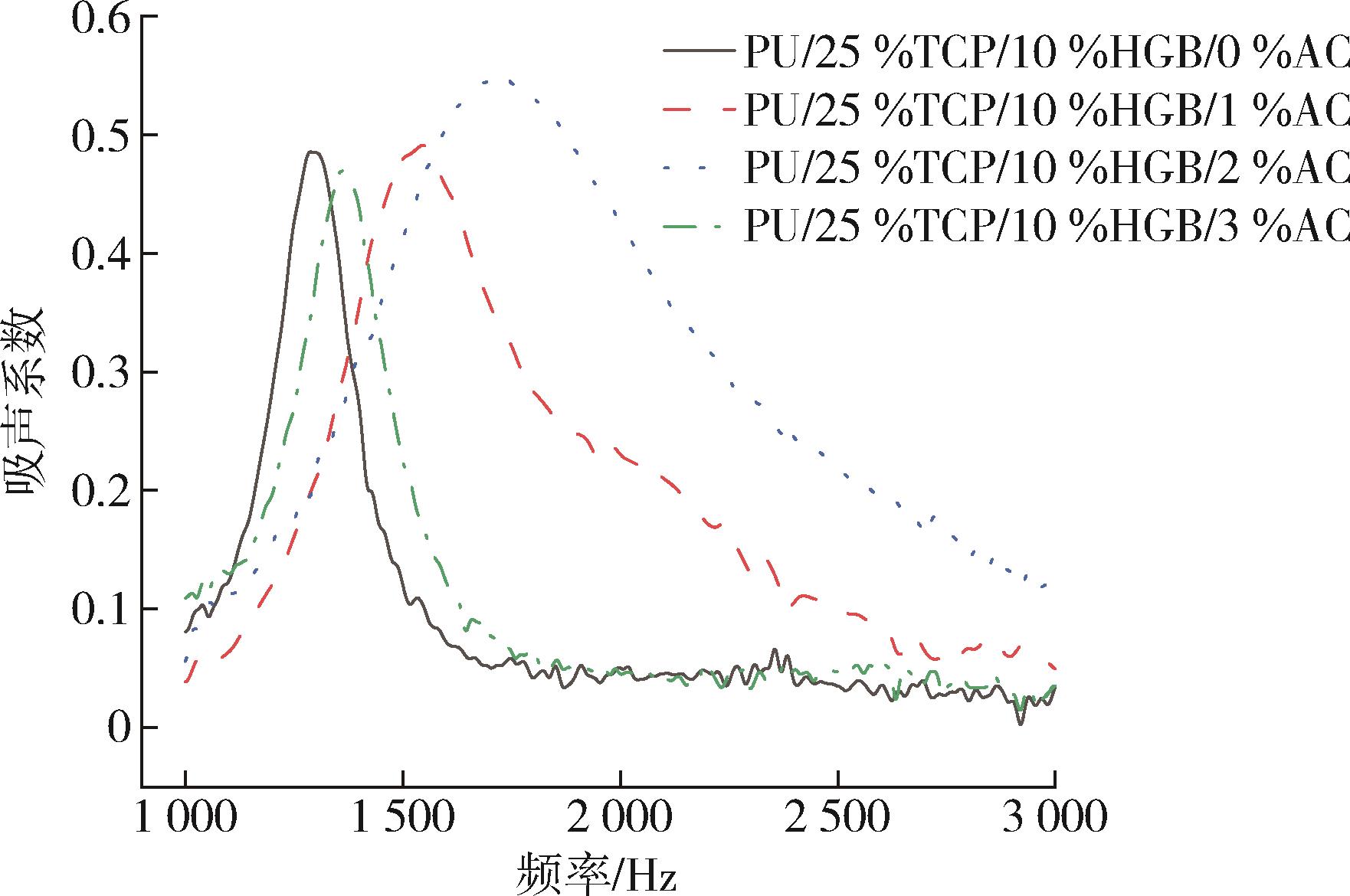

图3 AC发泡剂含量对PU/TCP/HGB/AC材料吸声系数的影响

Fig.3 Effect of AC content on sound absorption coefficient of PU/TCP/HGB/AC composites

图4 不同含量AC发泡剂的PU/TCP/HGB/AC材料的SEM照片

Fig.4 SEM of PU/TCP/HGB/AC composites with different content of AC foaming agent

AC含量/ %	开孔体积/cm³	开孔率/%
1	0.359	33.782
2	0.569	53.565
3	0.678	63.744

表1 AC发泡剂含量对PU/TCP/HGB/AC材料开孔率的影响

Tab.1 Effects of different content of AC foaming agent of the porosity of PU/TCP/HGB/AC composites

TCP含量/%	HGB含量/%	AC含量/%	半峰宽/Hz
0	-	-	400
10	-	-	362
15	-	-	308
20	-	-	306
25	-	-	180
-	0	-	180
-	5	-	188
-	10	-	228
-	15	-	282
-	20	-	490
-	-	0	228
-	-	1	586
-	-	2	946
-	-	3	270

表2 TCP、HGB、AC发泡剂含量对不同材料吸声系数频率半峰宽大小的影响

Tab.2 Effects of different content of TCP， HGB and AC foaming agent on the half peak width of sound absorption coefficient frequency of different composites

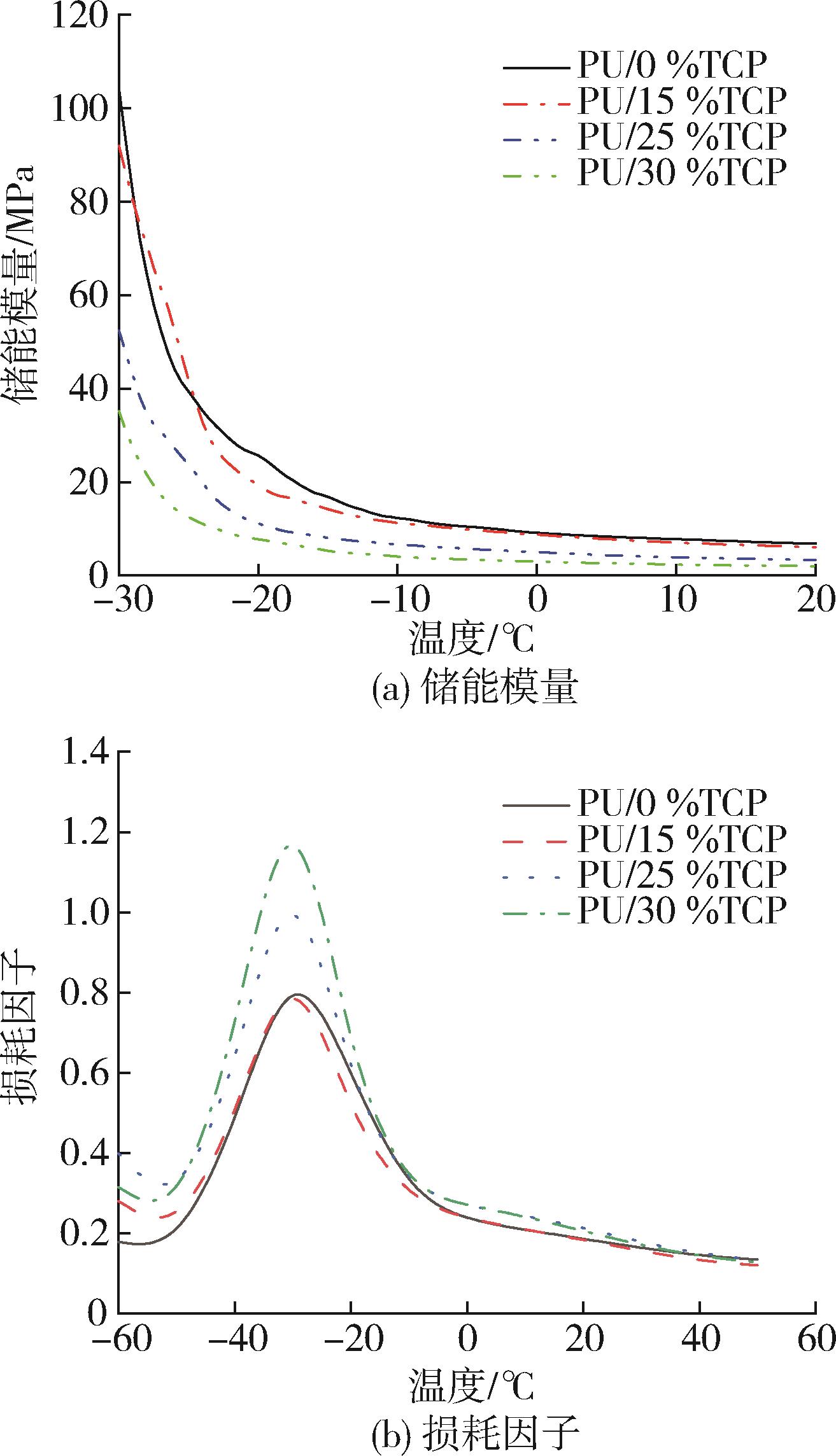

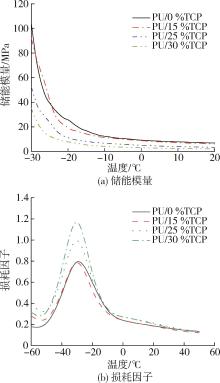

图5 TCP含量对PU/TCP材料动态力学性能的影响

Fig.5 Effect of TCP content on dynamic mechanical properties of PU/TCP composites

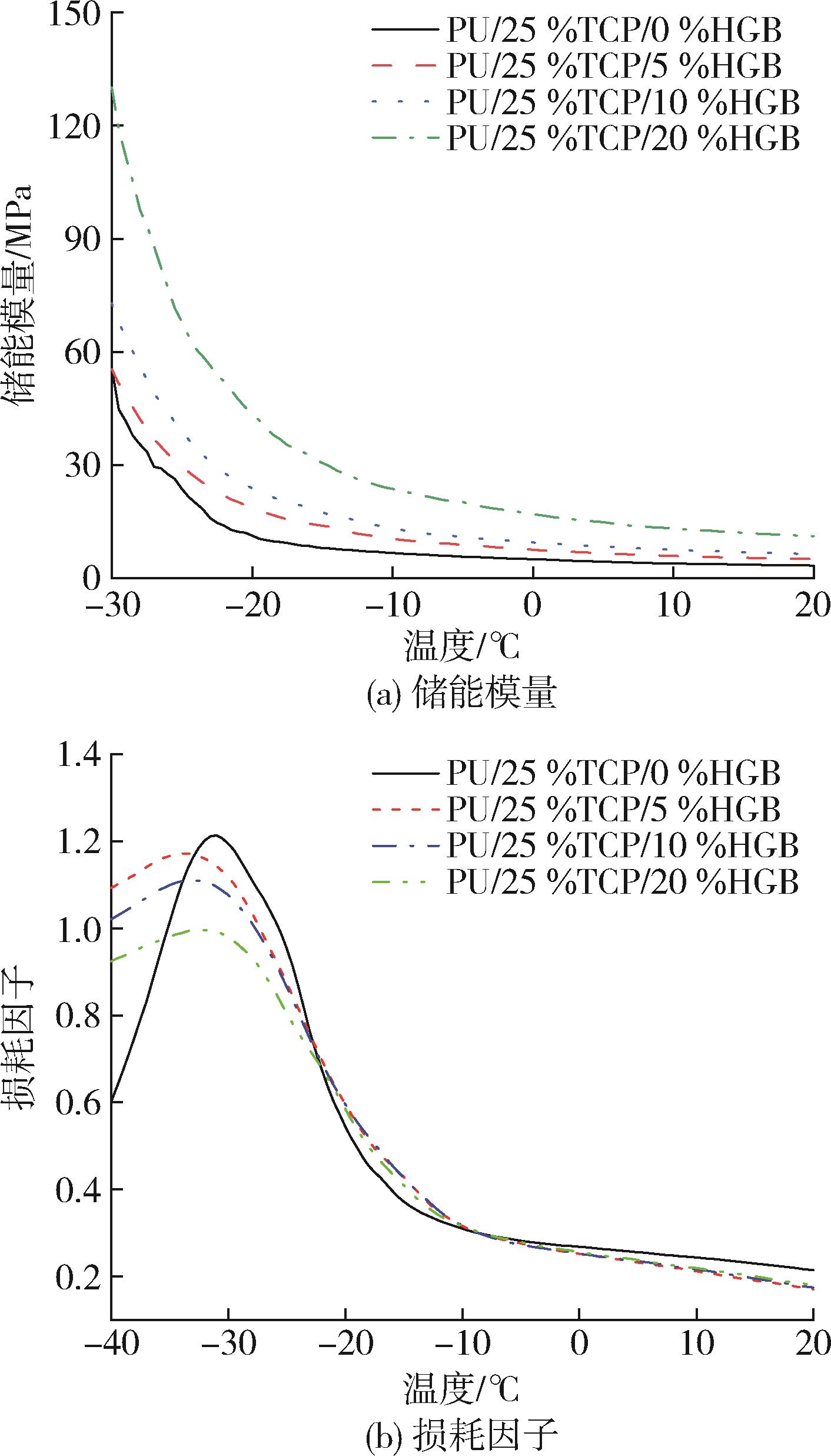

图6 HGB含量对PU/TCP/HGB材料动态力学性能的影响

Fig.6 Effect of HGB content on dynamic mechanical properties of PU/TCP/HGB composites

参考文献 29

1	Ramon M K， Glicéreio T， Samir NY G， et al. Evaluation of sound absorption capacity of asphalt mixtures［J］. Applied Acoustics， 2016，114：266⁃274.
2	Xie S C， Li Z， Yan H Y， et al. Ultra⁃broadband sound absorption performance of a multi⁃cavity composite structure filled with polyurethane［J］. Applied Acoustics， 2022，189：https：//doi.org/10.1016/j.apacoust.2021.108612.
3	Hyeon C， Giwook S， Jung H K. Chemical treatment of wood fibers to enhance the sound absorption coefficient of flexible polyurethane composite foams［J］. Composites Science and Technology， 2018，156：19⁃27.
4	Gao N， Zhang Z， Deng J， et al. Acoustic metamaterials for noise reduction： a review［J］. Advanced Materials Technologies， 2022，7：https：//doi.org/10.1002/admt.202100698.
5	Ji Y， Chen S. Optimization of acoustic performances of a new tung oleic acid⁃based composite polyurethane foam［J］. Journal of Applied Polymer Science， 2019，136：https：//doi.org/10.1002/app.47861.
6	Sun F S， Li L J， Gang X Y， et al. Equivalent model of spatial random array vibration system on sound⁃absorbing computing for porous material［J］. Applied Acoustics， 2020，165：https：//doi.org/10.1016/j.apacoust.2020.107299.
7	Lin J H， Li T T， Lou C W. Puncture⁃resisting， sound⁃absorbing and thermal⁃insulating properties of polypropylene⁃selvages reinforced composite nonwovens［J］. Journal of Industrial Textiles， 2016，45（6）：1 477⁃1 489.
8	Rastegar N， Ershad⁃Langroudi A， Parsimehr H， et al. Sound⁃absorbing porous materials： a review on polyurethane⁃based foams［J］. Iranian Polymer Journal， 2022，31：83⁃105.
9	Hyeon C， Jae H L， Jung H K. Polyurethane composite foams including CaCO₃ fillers for enhanced sound absorption and compression properties［J］. Composites Science and Technology， 2020，194：https：//doi.org/10.1016/j.compscitech.2020.108153.
10	Hilal O， Emine D K. Rice plant waste reinforced polyurethane composites for use as the acoustic absorption material［J］. Applied Acoustics，2021，173：https：//doi.org/10.1016/j.apacoust.2020.107733.
11	Fang W， Fei Y， Lu H， et al. Enhanced sound insulation and mechanical properties based on inorganic fillers/thermoplastic elastomer composites［J］. Journal of Thermoplastic Composite Materials， 2019，32（7）：936⁃950.
12	Zhang Z， Jiang H， Li R， et al. High⁃damping polyurethane/hollow glass microspheres sound insulation materials： Preparation and characterization［J］. Journal of Applied Polymer Science， 2021，138：https：//doi.org/10.1002/app.49970.
13	Lu J J， Guan J P， Wang H Q， et al. Investigation on compressive and impact performance of GO-modified hollow glass beads/epoxy resin composites in simulated deep-sea environment［J］. Composites Science and Technology， 2022，227：https：//doi.org/10.1016/j.compscitech.2022.109608.
14	Liu Y， Huo Y J， Du Y K， et al. Research progress in the preparation and properties of sound absorbing materials［J］. Journal of Functional Materials， 2022，53（2）：2 073⁃2 079.
15	刘杨，霍又嘉，杜元开，等. 吸声材料制备、性能研究进展［J］. 功能材料， 2022，53（2）：2 073⁃2 079.
	LIU Y， HUO Y J， DU Y K， et al. Research progress in the preparation and properties of sound absorbing materials［J］. Journal of Functional Materials， 2022，53（2）：2 073⁃2 079.
16	Khanlari T， Bayat Y， Bayat M. Preparation of a novel polyurethane network based on PPG⁃P GN⁃PPG： investigation of the effect of plasticizers on its properties［J］. Polymer Bulletin， 2022，79：709⁃724.
17	Chu H Y， Li H B， Sun X Y， et al. Synthesis of biomass based plasticizer from linoleic acid and cardanol for preparing durable PVC material［J］. Journal of Polymers and the Environment，2022，30：3 270⁃3 278.
18	Norazlina H， Kamal Y. Elucidating the plasticizing effect on mechanical and thermal properties of poly（lactic acid）/carbon nanotubes nanocomposites［J］. Polymer Bulletin， 2021，78：6 911⁃6 933.
19	Lin J H， Hsu P Y， Huang C H， et al. Functional hollow ceramic microsphere/flexible polyurethane foam composites with a cell structure［J］. Mechanical Property and Sound Absorptivity. Polymers， 2022，14（5）：913.
20	Seung H B， Jung H K. Polyurethane composite foams including silicone⁃acrylic particles for enhanced sound absorption via increased damping and frictions of sound waves［J］. Composites Science and Technology， 2020，198：https：//doi.org/10.1016/j.compscitech.2020.108325.
21	王建忠，奚正平，汤慧萍，等.金属纤维多孔材料吸声性能研究现状［J］. 稀有金属材料与工程， 2012，41（S2）：405⁃408.
	WANG J Z， XI Z P， TANG H P， et al. Research status of sound absorption property of porous materials made by metal fiber［J］. Rare Metal Materials and Engineering， 2012，41（S2）：405⁃408.
22	Rostami⁃Tapeh⁃Esmaeil E， Vahidifar A， Esmizadeh E， et al. Chemistry， processing， properties， and applications of rubber foams［J］. Polymers. 2021，13（10）：1 565.
23	Huang C H， Lou C W， Chuang Y C， et al. Acoustic absorption properties and theoretics of pol⁃ ymer foams［J］. Investigation Economica， 2015，55：237⁃257.
24	Md A S S， Aminul I， Venkata K N. Damping and sound absorption properties of polymer matrix composites： a review［J］. Polymer Testing， 2021，104：https：//doi.org/10.1016/j.polymer testing.2021.107338.
25	Mishra R， Wiener J， Militky J， et al. Bio⁃composites reinforced with natural fibers： comparative analysis of thermal， static and dynamic⁃mechanical properties［J］. Fibers and Polymer，2020，21（3）：619⁃627.
26	Devangamath S S， Lobo B， Masti S P， et al. Mechanical and dynamic mechanical studies on epoxy⁃cobaltous sulfate polymer hybrids［J］. Fibers and Polymer， 2018，19（7）：1 490⁃1 499.
27	Wloch M， Ostaszewska U， Datta J. The effect of polyurethane glycolysate on the structure and properties of natural rubber/carbon black composites［J］. Journal of Polymers and the Environment， 2019，27：1 367⁃1 378.
28	Behniafar H， Ahmadi⁃khaneghah A， Yazdi M. Enhanced heat stability and storage modulus in novel PTMO⁃intercalated clay platelets/PTMO⁃based polyurethane nanocomposites［J］. Journal of Polymer Research， 2016，23（9）：202.
29	Xu Q， Li Z， Liu J， et al. Influence of HGB on cell structure and mechanical properties of CSW⁃reinforced PP/LDPE foam composites［J］. Journal of Reinforced Plastics and Composites， 2014，33（4）：322⁃329.
