热熔螺母嵌件在3D打印塑胶壳体中的应用研究

doi:10.19491/j.issn.1001-9278.2023.10.009

中国塑料 ›› 2023, Vol. 37 ›› Issue (10): 63-69.DOI: 10.19491/j.issn.1001-9278.2023.10.009

热熔螺母嵌件在3D打印塑胶壳体中的应用研究

王琛(), 张佳音, 蒋旻翰, 夏凌然

南京林业大学家居与工业设计学院，南京 210037

收稿日期:2023-06-16 出版日期:2023-10-26 发布日期:2023-10-23
作者简介:王琛（1992—），男，实验师，研究方向的3D打印技术应用、逆向工程、计算机辅助产品结构设计等，996869559@qq.com
基金资助:
江苏省高校品牌专业建设工程项目(PPZY2015B150)

Study on the application of hot melt nut insert in 3D⁃printed plastic shell

WANG Chen(), ZHANG Jiayin, JIANG Minhan, XIA Lingran

College of Home and Industrial，Nanjing Forestry University，Nanjing 210037，China

Received:2023-06-16 Online:2023-10-26 Published:2023-10-23

摘要/Abstract

摘要：

为探究热熔螺母嵌件与塑胶的连接性能，将热熔螺母嵌件连接方式合理应用到三维（3D）打印塑胶壳体中。通过单因素试验分析了嵌件类型、热熔温度和孔洞直径对热熔螺母嵌件与塑胶连接性能的影响，采用田口方法对埋植参数进行优化，得到埋植参数的优化组合，完成了热熔螺母嵌件在3D打印电子产品壳体中的应用实践。结果表明，嵌件的形状影响了其与塑胶的连接性能，各类嵌件的抗拔脱性能排序为：斜纹>网纹>直纹，抗扭转性能排序为：斜纹>直纹>网纹；180~220 ℃范围内，随着热熔温度的升高，嵌件与塑胶的连接性能增强；5.8~6.0 mm范围内，随着孔洞直径的减小，嵌件与塑胶的连接性能增强；埋植参数对嵌件与塑胶连接性能的影响程度为：嵌件类型>孔洞直径>热熔温度，优化埋植参数为：嵌件类型（斜纹）、孔洞直径（5.8 mm）、热熔温度（220 ℃），此参数组合下热熔螺母嵌件的最大拉出力1.22 kN、最大扭矩3.04 N·m，嵌件与塑胶的连接性能最佳。

关键词: 热熔螺母嵌件, 3D打印, 塑胶壳体, 连接性能

Abstract:

To explore the connection performance between the hot melt nut inserts and plastics， the connection method of hot melt nut inserts was reasonably applied for 3D⁃printed plastic shells. This paper analyzed the influence of insert type， hot⁃melt temperature， and hole diameter on the connection performance of the hot⁃melt nut insert and plastics through a single⁃factor test， optimized the embedding parameters by the Taguchi methods， obtained the optimal combination of embedding parameters， and completed the practical application verification of the hot⁃melt nut inserts in a 3D⁃printed electronic product shell. The results indicated that the shape of the insert affected its connection performance with plastics. The order of anti pull⁃out performance of various inserts is as follows： twill > mesh > straight， and the order of their anti⁃torsion performance is as follows： twill > straight > mesh. The connection performance between the insert and the plastics increased with an increase in the hot melt temperature ranging from 180 to 220 ℃. Meanwhile， the connection performance between the insert and the plastics increased with a decrease in the hole diameter ranging from 6.0 to 5.8 mm. The order of the influence level of embedding parameters on the connection performance between the insert and plastics is as follows： insert type > hole diameter > hot melt temperature. The optimized embedding parameters were determined to be an insert type of twill， a hole diameter of 5.8 mm， and a hot melt temperature of 220 ℃. Under this parameter combination， the maximum pulling force of the hot melt nut insert was 1.22 kN， and the maximum torque was 3.04 N·m， achieving the best connection performance between the insert and plastics.

Key words: hot melt nut insert, 3D printing, plastic shell, connection performance

中图分类号:

320.66

王琛, 张佳音, 蒋旻翰, 夏凌然. 热熔螺母嵌件在3D打印塑胶壳体中的应用研究[J]. 中国塑料, 2023, 37(10): 63-69.

WANG Chen, ZHANG Jiayin, JIANG Minhan, XIA Lingran. Study on the application of hot melt nut insert in 3D⁃printed plastic shell[J]. China Plastics, 2023, 37(10): 63-69.

图/表 17

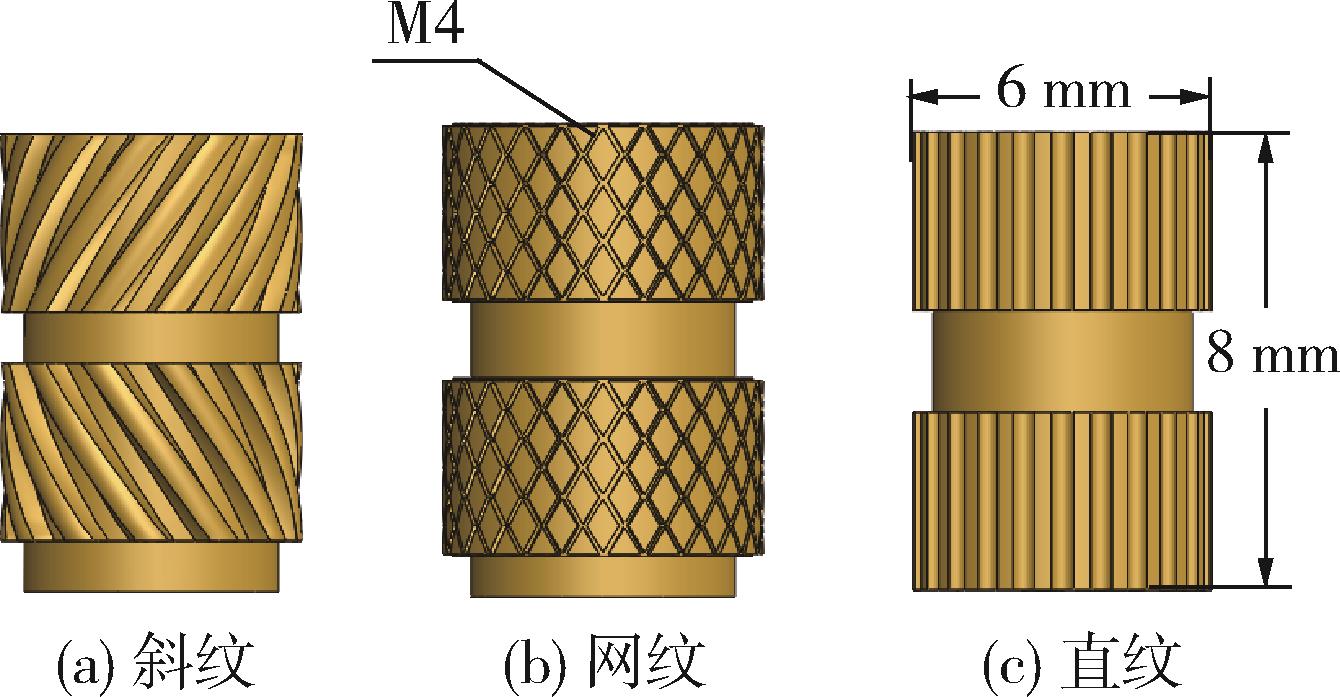

图1 螺母嵌件示意图

Fig.1 Schematic diagram of the nut insert

水平	因素
水平	嵌件类型（A）	热熔温度（B）/℃	孔洞直径（C）/mm
1	斜纹	180	5.8
2	网纹	200	5.9
3	直纹	220	6.0

表1 因素水平表

Tab.1 Factor level table

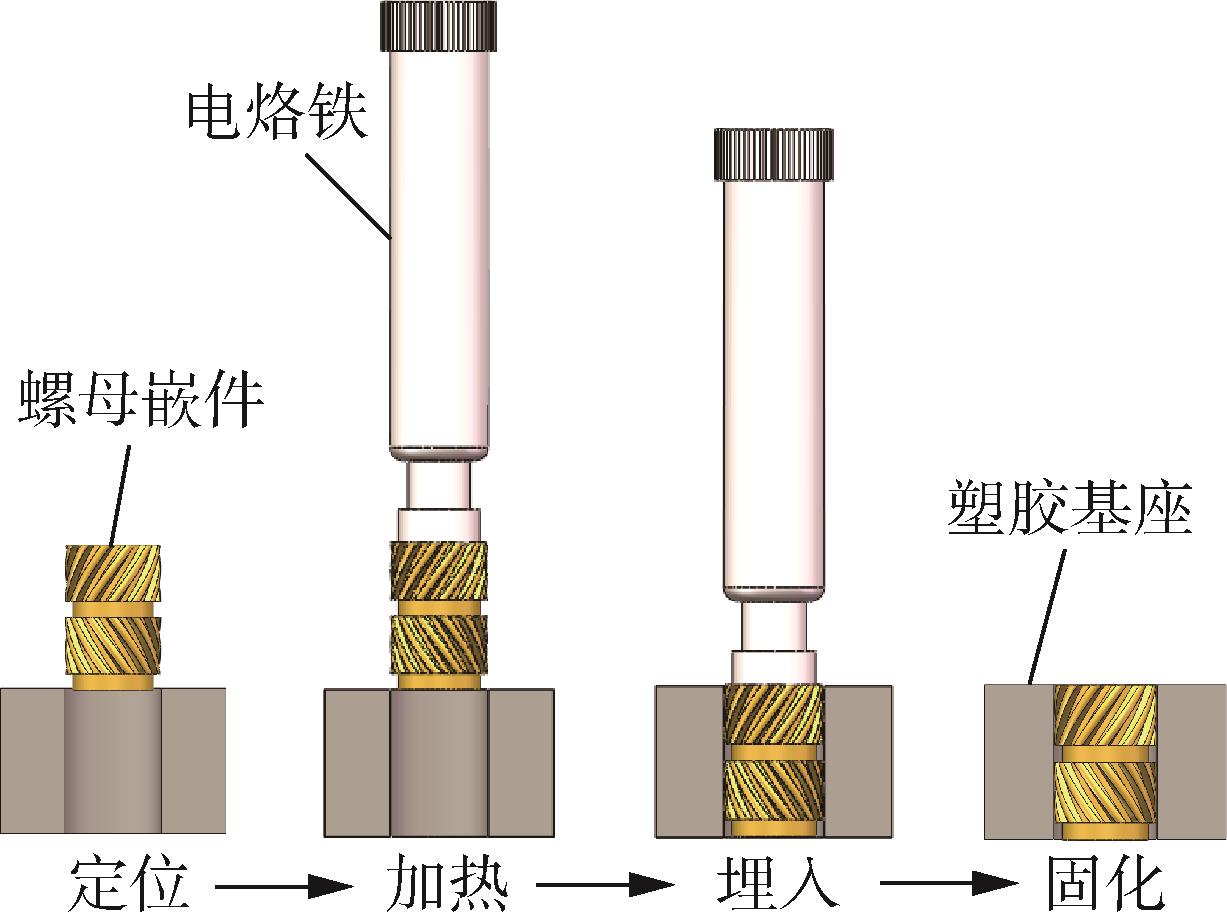

图2 螺母嵌件的埋植操作流程

Fig.2 Embedding operation process of the nut insert

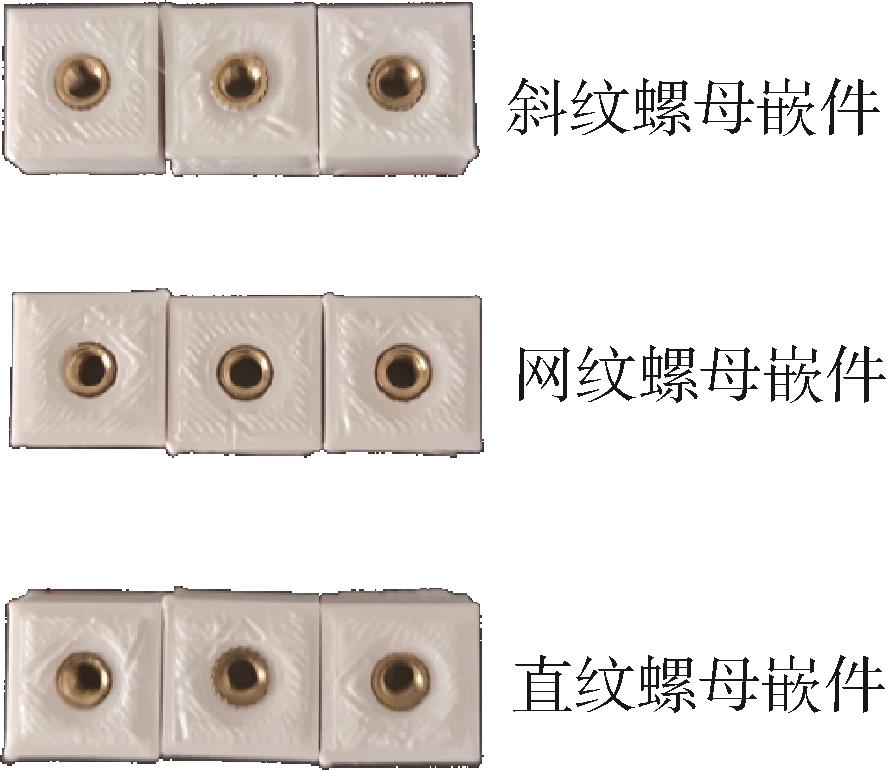

图3 螺母嵌件植入效果图

Fig.3 Effect of the nut insert implantation

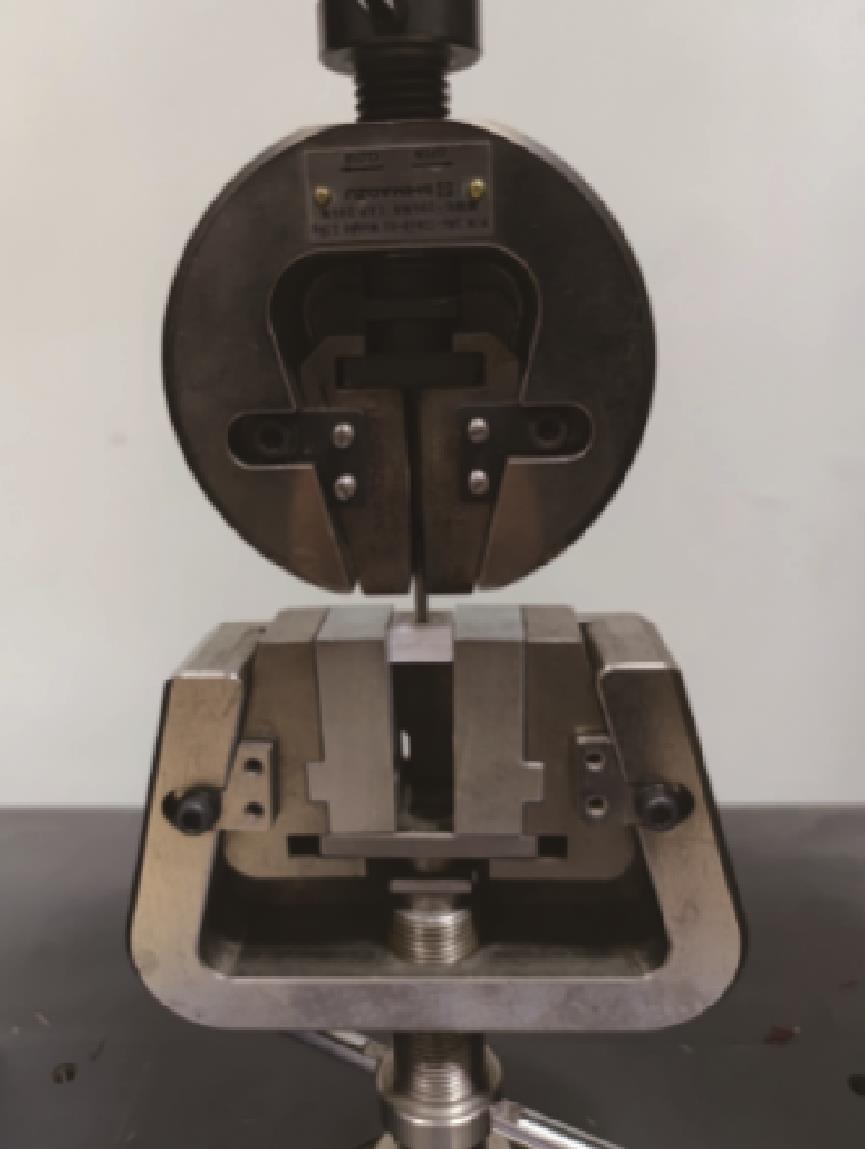

图4 抗拔脱性能测试

Fig.4 Testing of pullout resistance

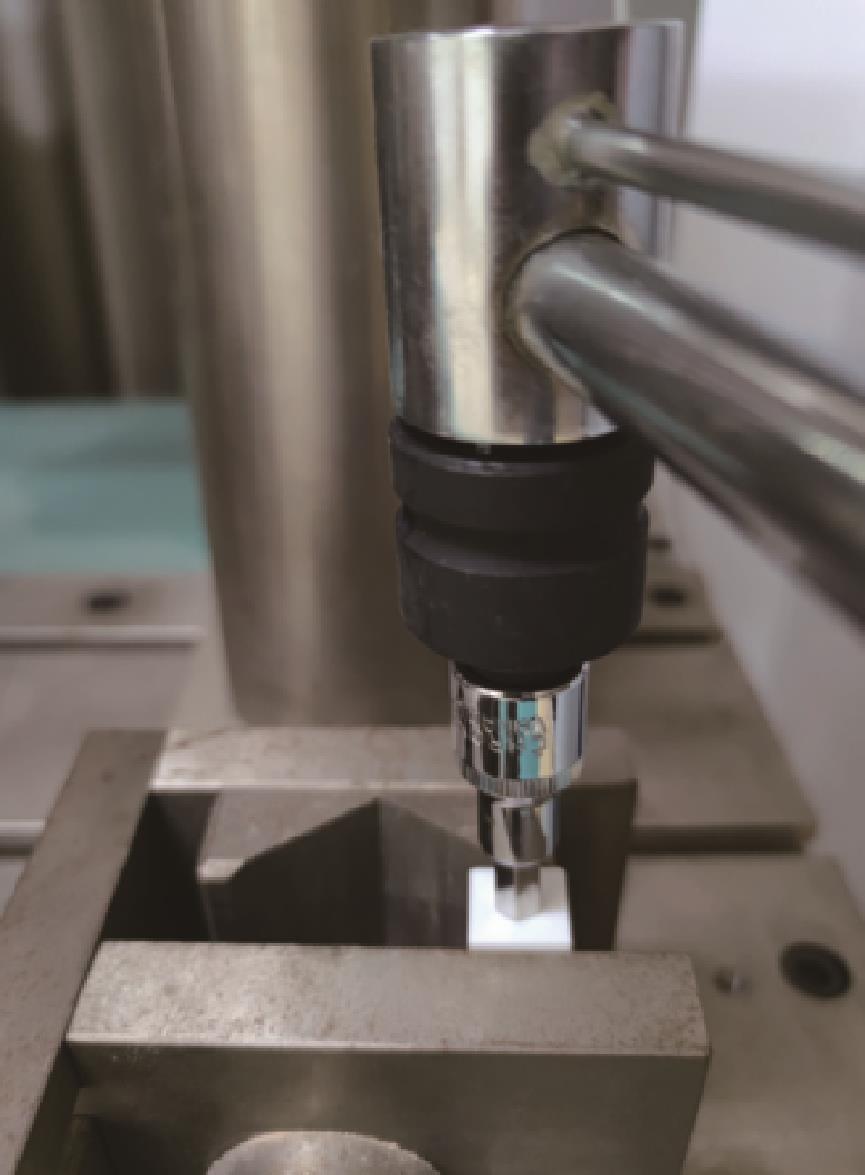

图5 抗扭转性能测试

Fig.5 Testing of torsion resistance

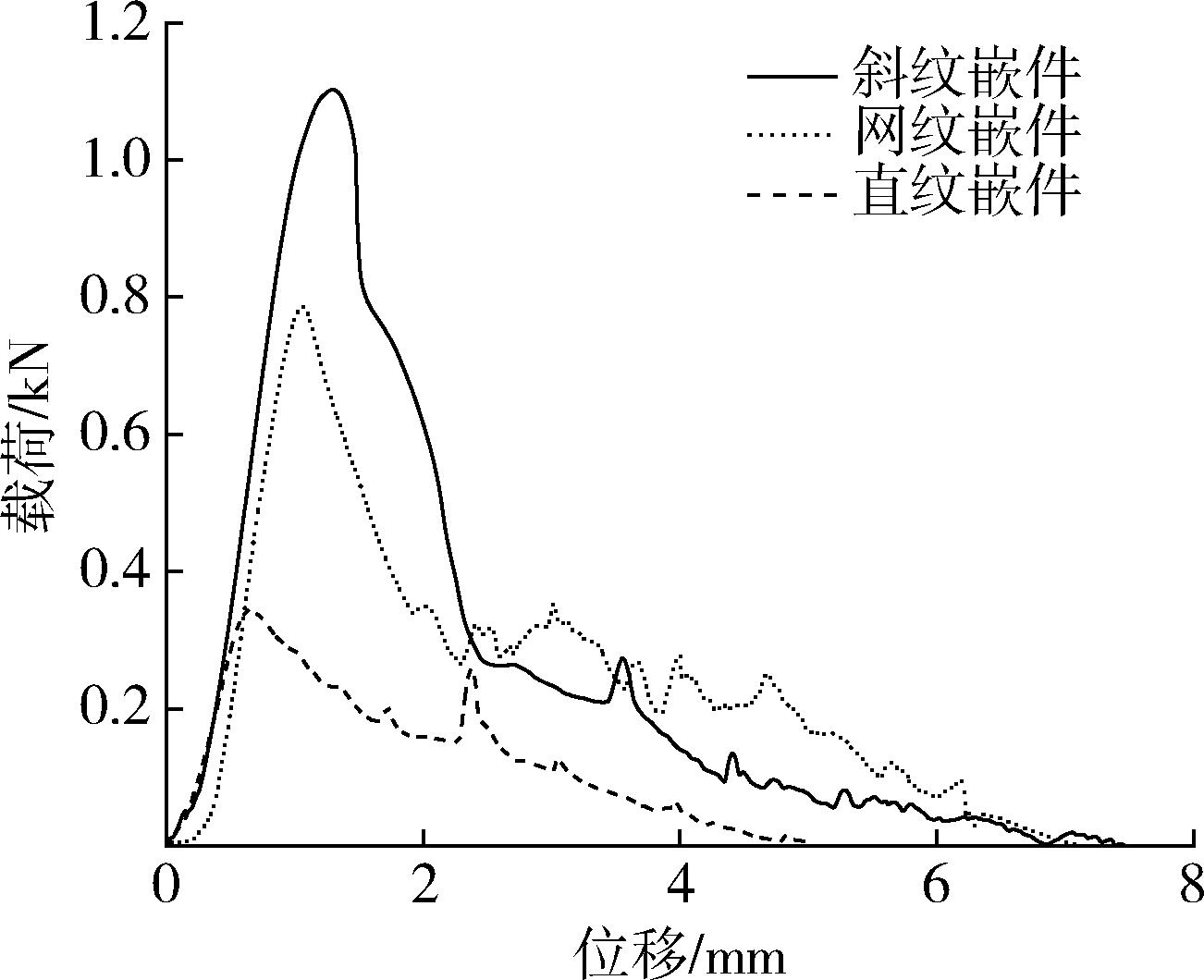

图6 载荷⁃位移曲线

Fig.6 Load⁃displacement curves

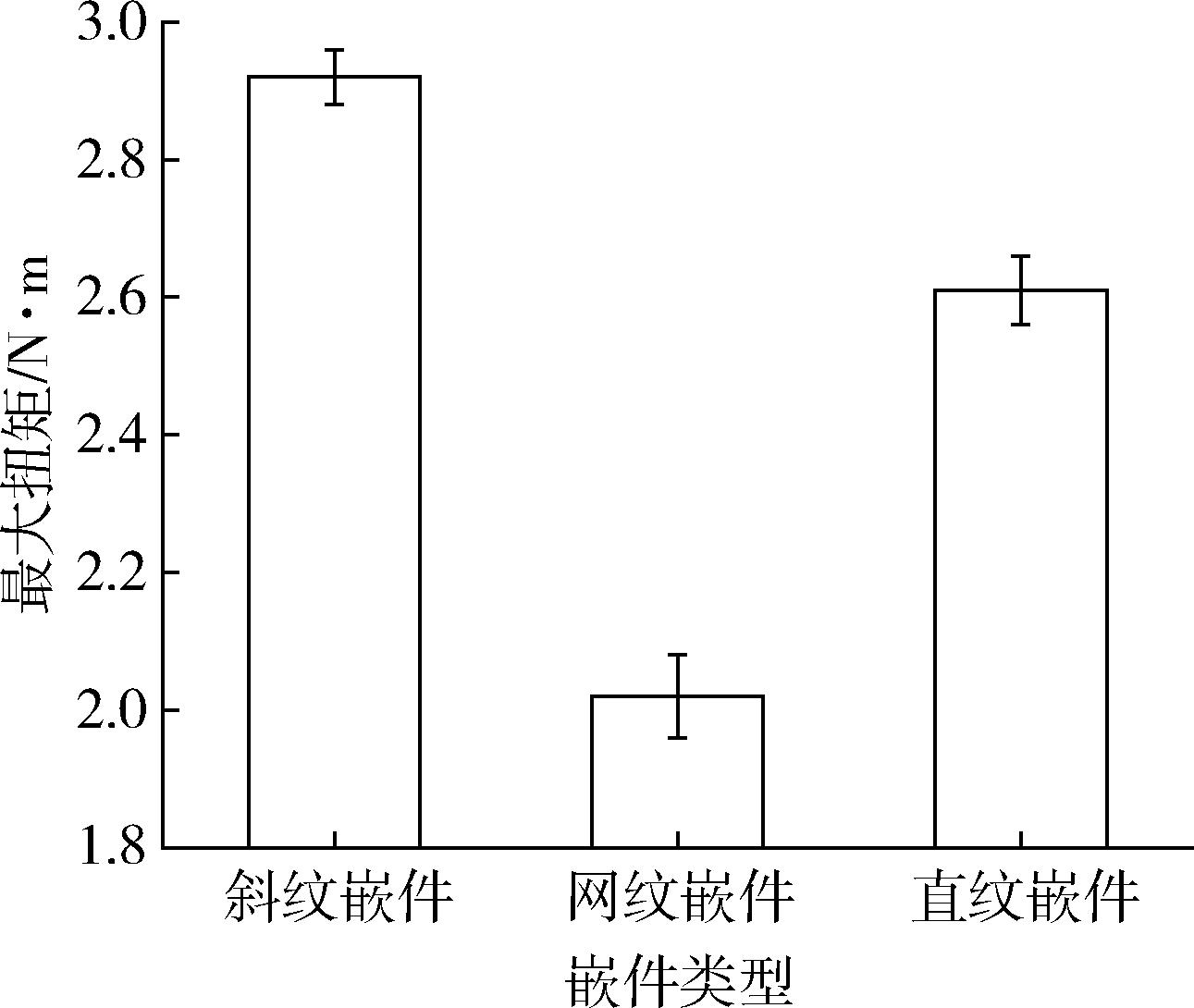

图7 嵌件类型对最大扭矩的影响

Fig.7 Effect of insert type on maximum torque

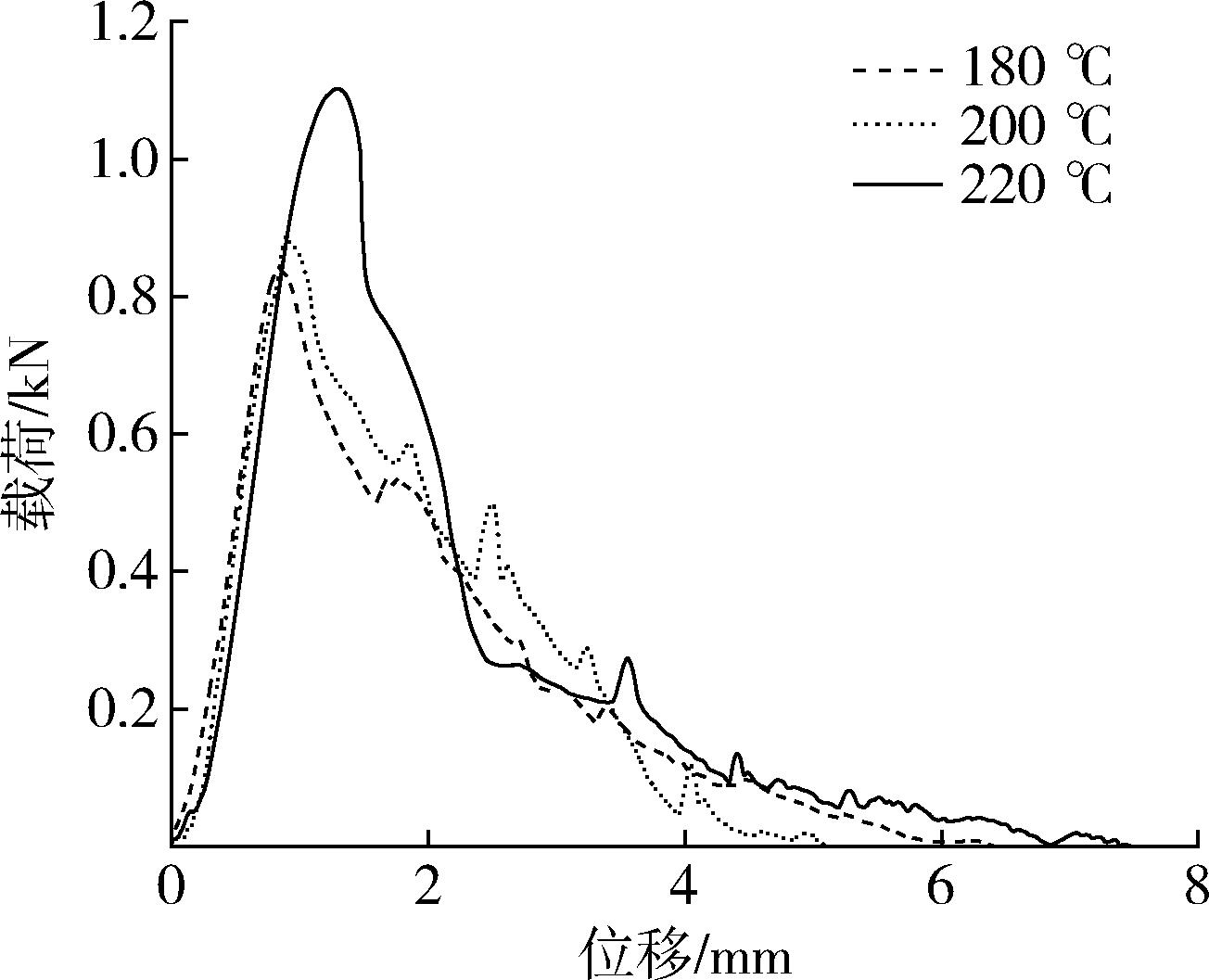

图8 载荷⁃位移曲线

Fig.8 Load⁃displacement curves

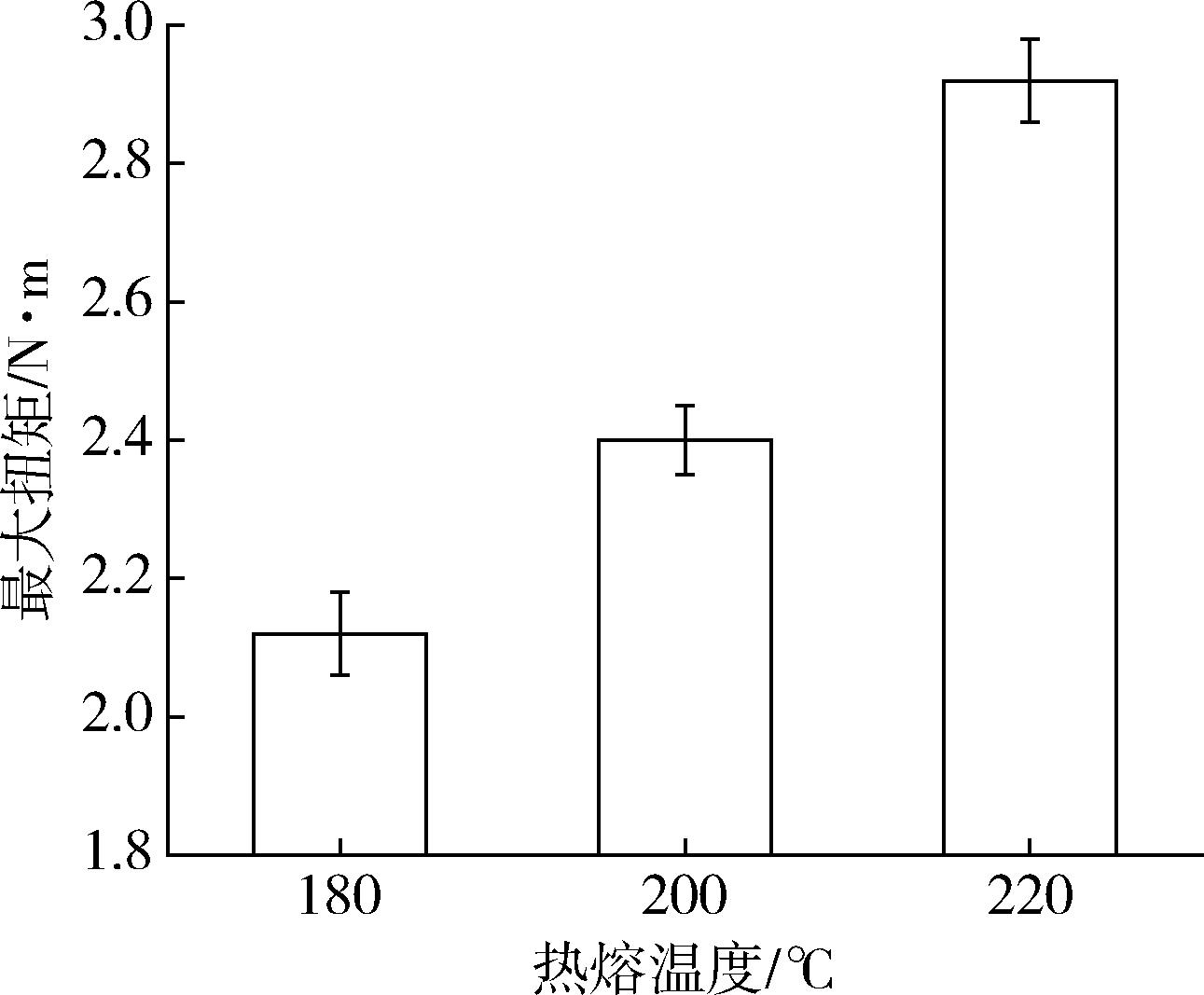

图9 热熔温度对最大扭矩的影响

Fig.9 Effect of hot melt temperature on maximum torque

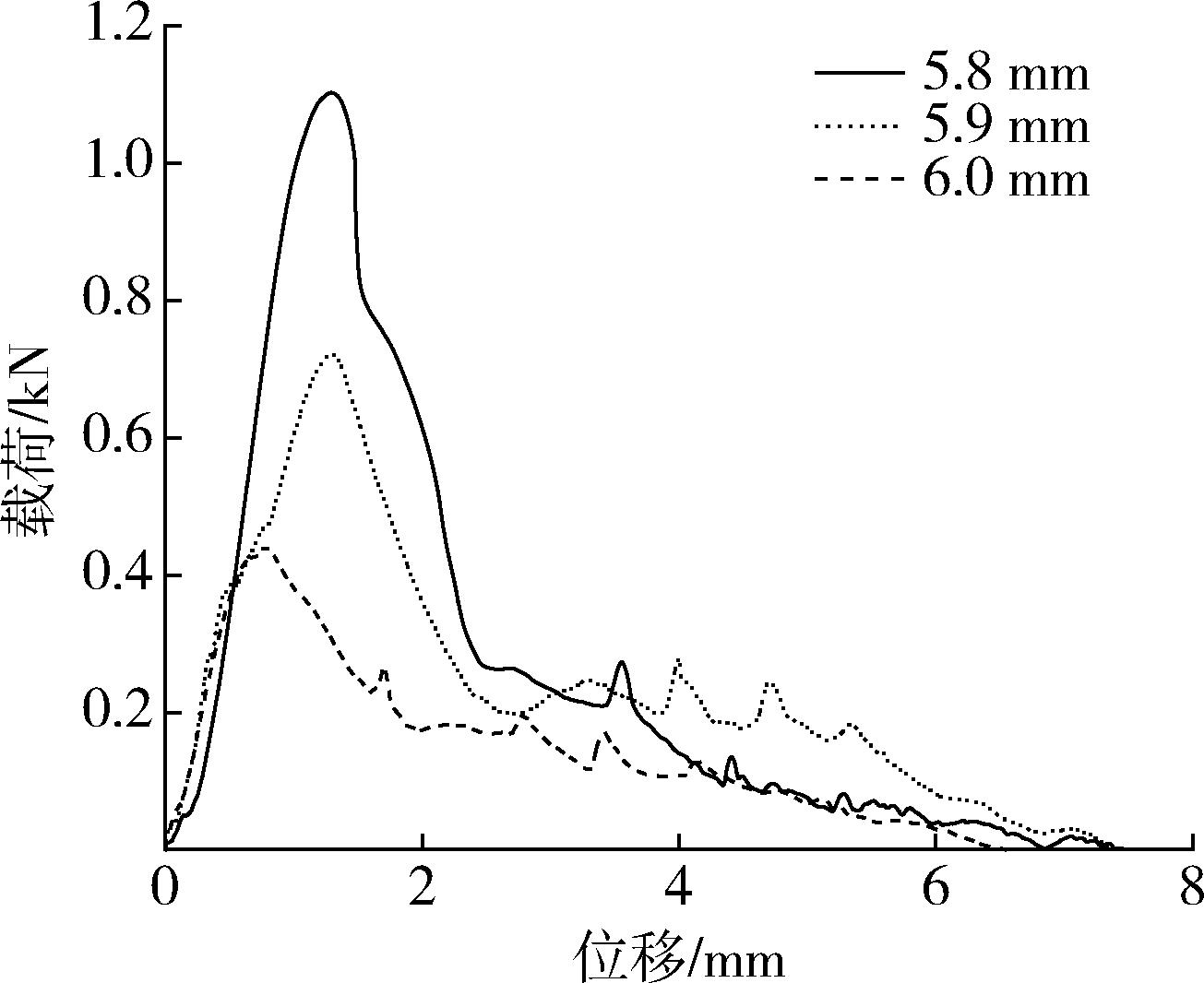

图10 载荷⁃位移曲线

Fig.10 Load⁃displacement curves

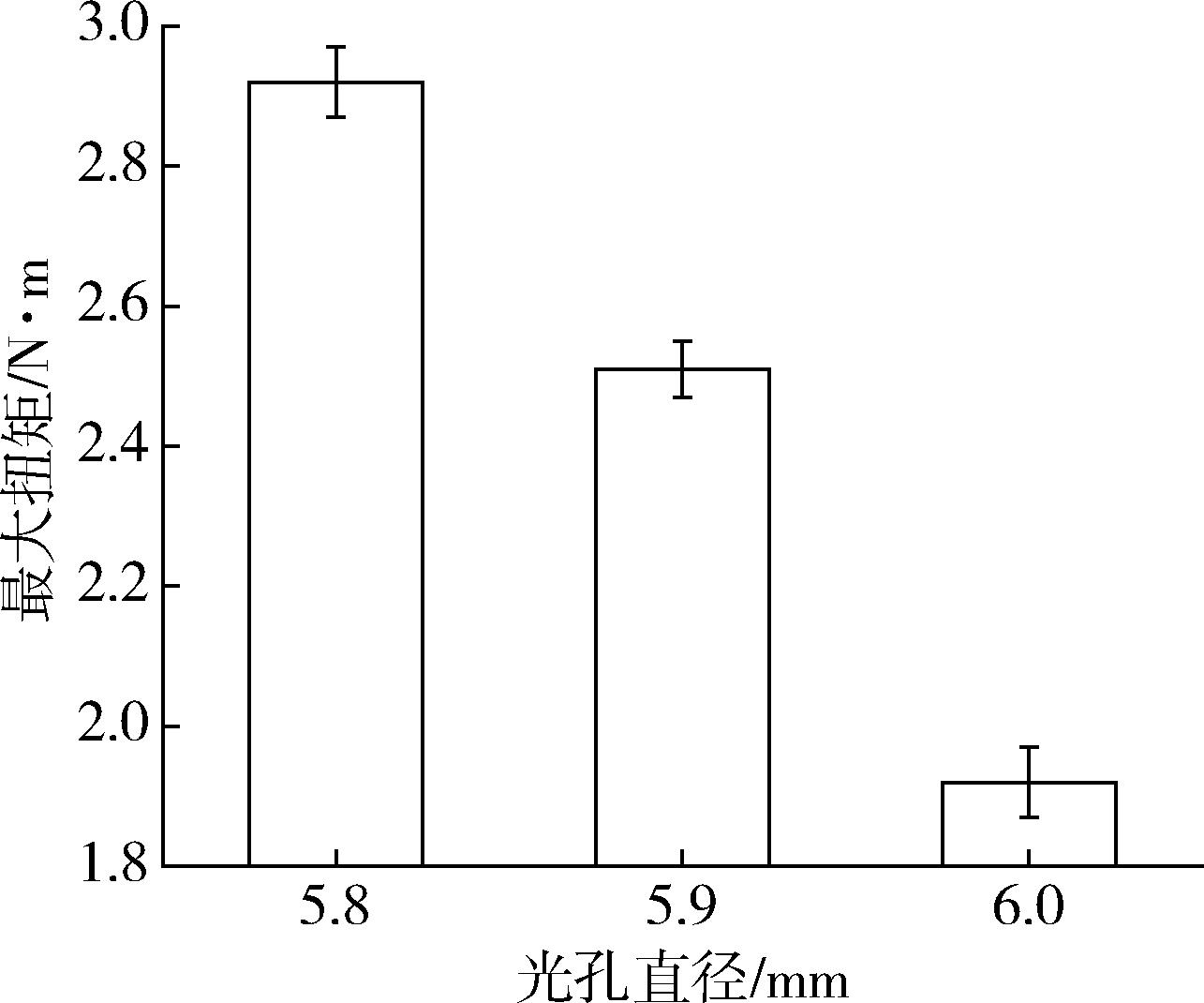

图11 孔洞直径对最大扭矩的影响

Fig.11 Effect of hole diameter on maximum torque

嵌件类型	热熔温度/℃	孔洞直径/mm	最大拉出力P/kN	最大扭矩 T/N·m	连接性能加权值W_i
A₁（斜纹）	B₁（180）	C₁（5.8）	0.83	2.12	1.0000
A₁（斜纹）	B₂（200）	C₂（5.9）	0.66	2.08	0.8882
A₁（斜纹）	B₃（220）	C₃（6.0）	0.43	1.92	0.7119
A₂（网纹）	B₁（180）	C₂（5.9）	0.47	1.51	0.6393
A₂（网纹）	B₂（200）	C₃（6.0）	0.33	1.17	0.6162
A₂（网纹）	B₃（220）	C₁（5.8）	0.78	2.02	0.9463
A₃（直纹）	B₁（180）	C₃（6.0）	0.11	1.08	0.3210
A₃（直纹）	B₂（200）	C₁（5.8）	0.28	1.32	0.4799
A₃（直纹）	B₃（220）	C₂（5.9）	0.19	1.21	0.3998

表2 正交试验方案及结果

Tab.2 Orthogonal test plan and results

水平	因素
水平	嵌件类型（A）	热熔温度（B）/℃	孔洞直径（C）/mm
1	-1.327	-4.585	-2.285
2	-2.857	-3.871	-4.293
3	-8.070	-3.798	-5.676
S/N	6.743	0.787	3.390
排秩	1	3	2

表3 信噪比响应表

Tab.3 Signal⁃to⁃noise ratio response table

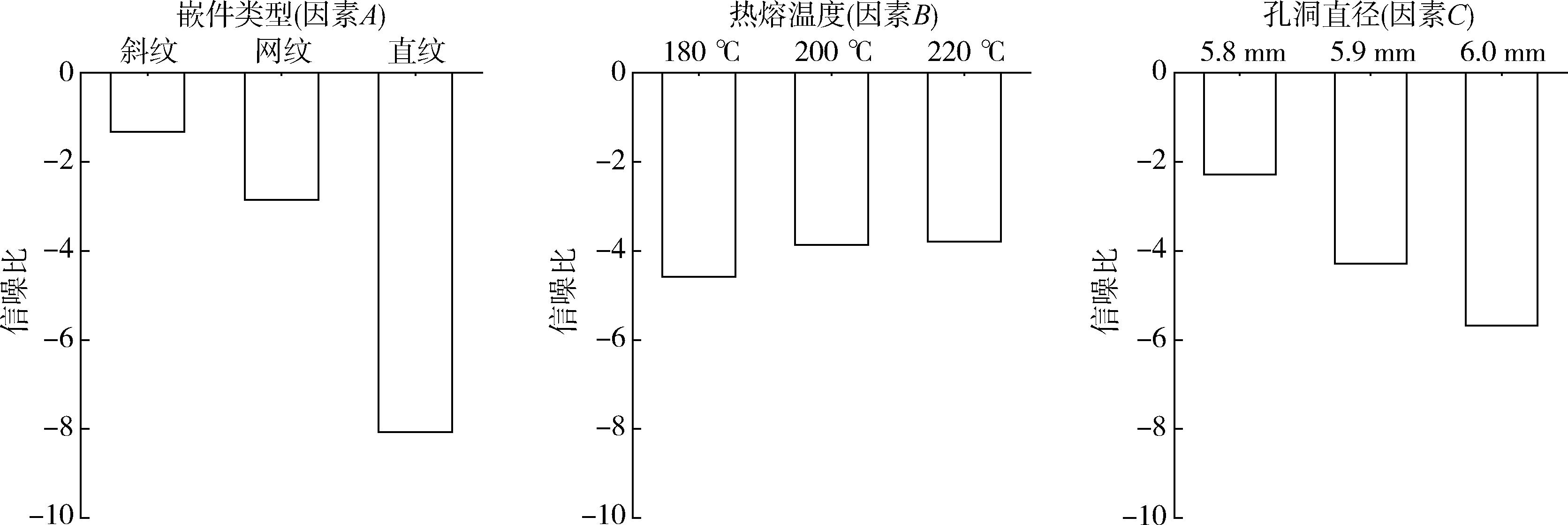

图12 信噪比响应图

Fig.12 Signal⁃to⁃noise ratio response diagram

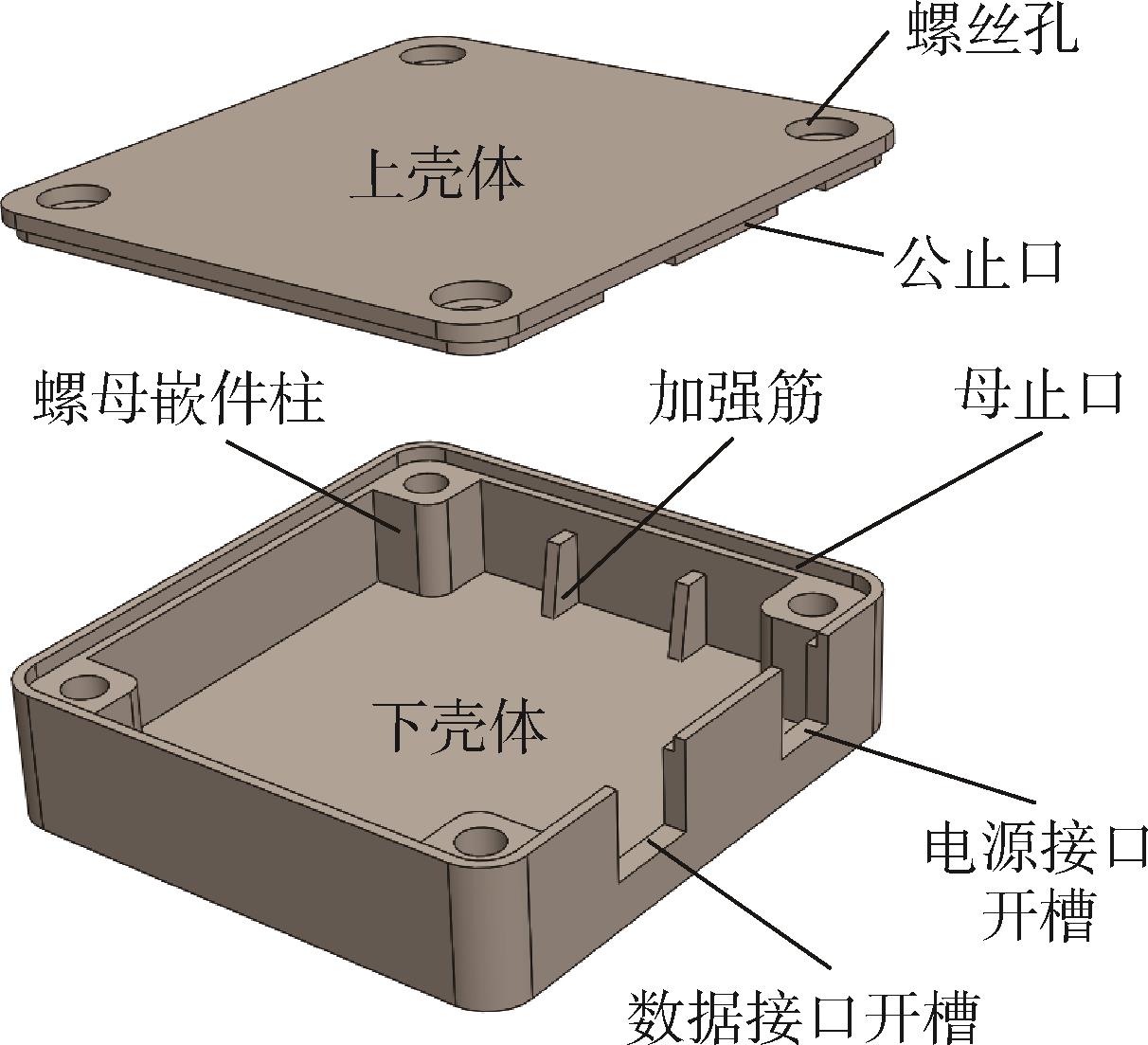

图13 3D打印电子产品壳体的结构示意图

Fig.13 Schematic diagram of the shell structure of 3D printed electronic products

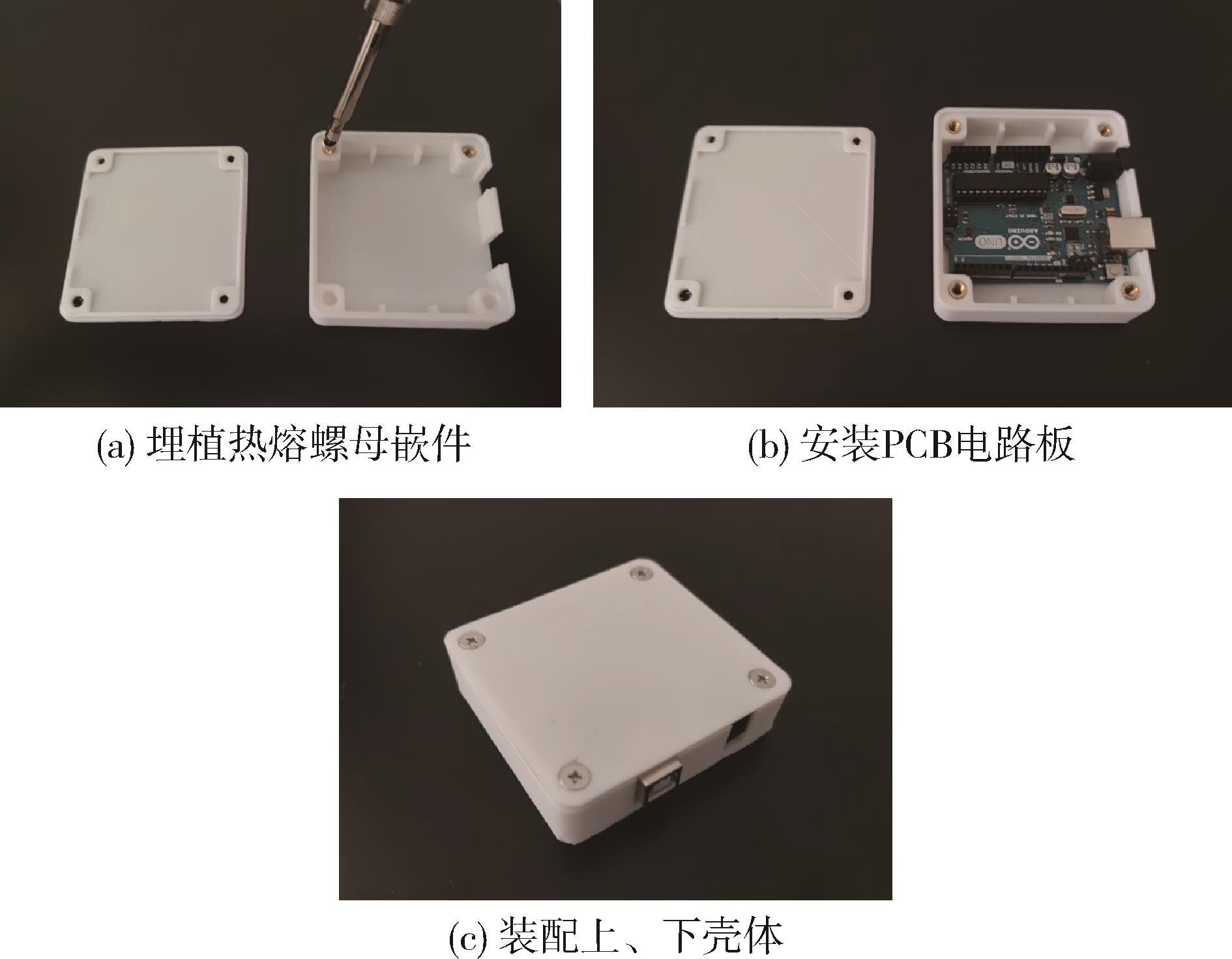

图14 嵌件埋植与装配过程示意图

Fig.14 Schematic diagram of embedding and assembly process of embedded parts
