生物基聚脲酰胺的制备及性能研究

doi:10.19491/j.issn.1001-9278.2024.01.001

中国塑料 ›› 2024, Vol. 38 ›› Issue (1): 1-6.DOI: 10.19491/j.issn.1001-9278.2024.01.001

• 材料与性能 •

生物基聚脲酰胺的制备及性能研究

潘伯超, 林晨熹, 汤栋霖()

华南理工大学材料科学与工程学院，广州 510640

收稿日期:2023-07-23 出版日期:2024-01-26 发布日期:2024-01-22
通讯作者: 汤栋霖（1982—），男，副教授，研究方向为生物基高分子材料，msdltang@scut.edu.cn
E-mail:msdltang@scut.edu.cn

Preparation and properties of bio⁃based poly（urea⁃amide）s

PAN Bochao, LIN Chenxi, TANG Donglin()

School of Materials Science and Engineering，South China University of Technology，Guangzhou 510640，China

Received:2023-07-23 Online:2024-01-26 Published:2024-01-22
Contact: TANG Donglin E-mail:msdltang@scut.edu.cn

摘要/Abstract

摘要：

采用一锅两步法熔融缩聚合成了高强高韧的生物基聚脲酰胺（PUA）材料。在无催化剂及无溶剂的条件下，先将尿素与1，10⁃癸二胺反应合成新型生物基单体二（氨基十亚甲基）脲（DADU），并进一步与1，10⁃癸二酸（DA10）、1，12⁃十二碳二酸（DA12）或二聚酸（DmA）熔融缩聚制备了一系列高性能PUA。核磁共振氢谱和傅里叶变换红外光谱证明了PUA的链结构，由体积排阻色谱得出PUA的分子量为12~13 kg/mol。PUA可热压成型，并展现了良好的力学性能，拉伸强度和断裂伸长率分别为25~45 MPa和400 %~700 %。其中PUA⁃DA10的拉伸强度达到聚酰胺1010（PA1010）的水平，但断裂伸长率是PA1010的2倍以上，可见其韧性远超于PA1010。PUA⁃DmA的断裂伸长率不亚于PA⁃DmA，但是其拉伸强度高于PA⁃DmA，体现出更高的强度和韧性。本研究证实将脲基引入聚酰胺（PA）得到的PUA可以提高材料的力学性能，该方法十分适合生物基聚酰胺的性能改进和多样化设计与应用。

关键词: 聚脲酰胺, 生物基高分子, 热塑性高分子, 尿素

Abstract:

A series of bio⁃based poly（urea⁃amide）s （PUAs） with high strength and high toughness were synthesized through a one⁃pot method using urea， 1，10⁃decanediamine， and diacids as raw materials without any catalyst or any solvent. Di（aminodecyl）urea was first synthesized via urea ammonolysis with 1，10⁃decanediamine and then polymerized with different diacids such as 1，10⁃decanedioic acid （DA10）， 1，12⁃dodecanedioic acid， and dimer acid （DmA）. The chemical structures of the as⁃synthesized PUAs were confirmed by ¹H⁃NMR and FTIR spectroscopy， and their M_n's are about 12~13 kg/mol. The PUAs are processible with tensile strength of 25~45 MPa and elongation at break of 400 %~700 %. The strain at break value of PUA⁃DA10 is approximately twice as much as PA1010， whereas these two materials exhibit similar tensile strength. The strain at break of PUA⁃DmA is higher than that of PA⁃DmA， but they show similar tensile strength. The introduction of urea groups into the backbones of polyamides can improve their performance. This simple synthetic method is quite suitable for enhancing the performance of bio⁃based polyamide as well as for their diverse design and applications.

Key words: poly（urea?amide）s, bio?based polymer, thermoplastic polymer, urea

中图分类号:

TQ323.6

潘伯超, 林晨熹, 汤栋霖. 生物基聚脲酰胺的制备及性能研究[J]. 中国塑料, 2024, 38(1): 1-6.

PAN Bochao, LIN Chenxi, TANG Donglin. Preparation and properties of bio⁃based poly（urea⁃amide）s[J]. China Plastics, 2024, 38(1): 1-6.

图/表 12

样品	第一阶段		第二阶段		第三阶段		真空度/MPa
样品	设置温度/°C	反应时间/h	设置温度/°C	反应时间/h	设置温度/°C	反应时间/h	真空度/MPa
PUA⁃DA10	240	1	280	3	300	2	0.06
PUA⁃DA12	240	1	285	3	305	2	0.06
PUA⁃DmA	240	1	260	3	280	2	0.06

表1 PUA的聚合反应条件

Tab.1 Conditions for polymerization of PUAs

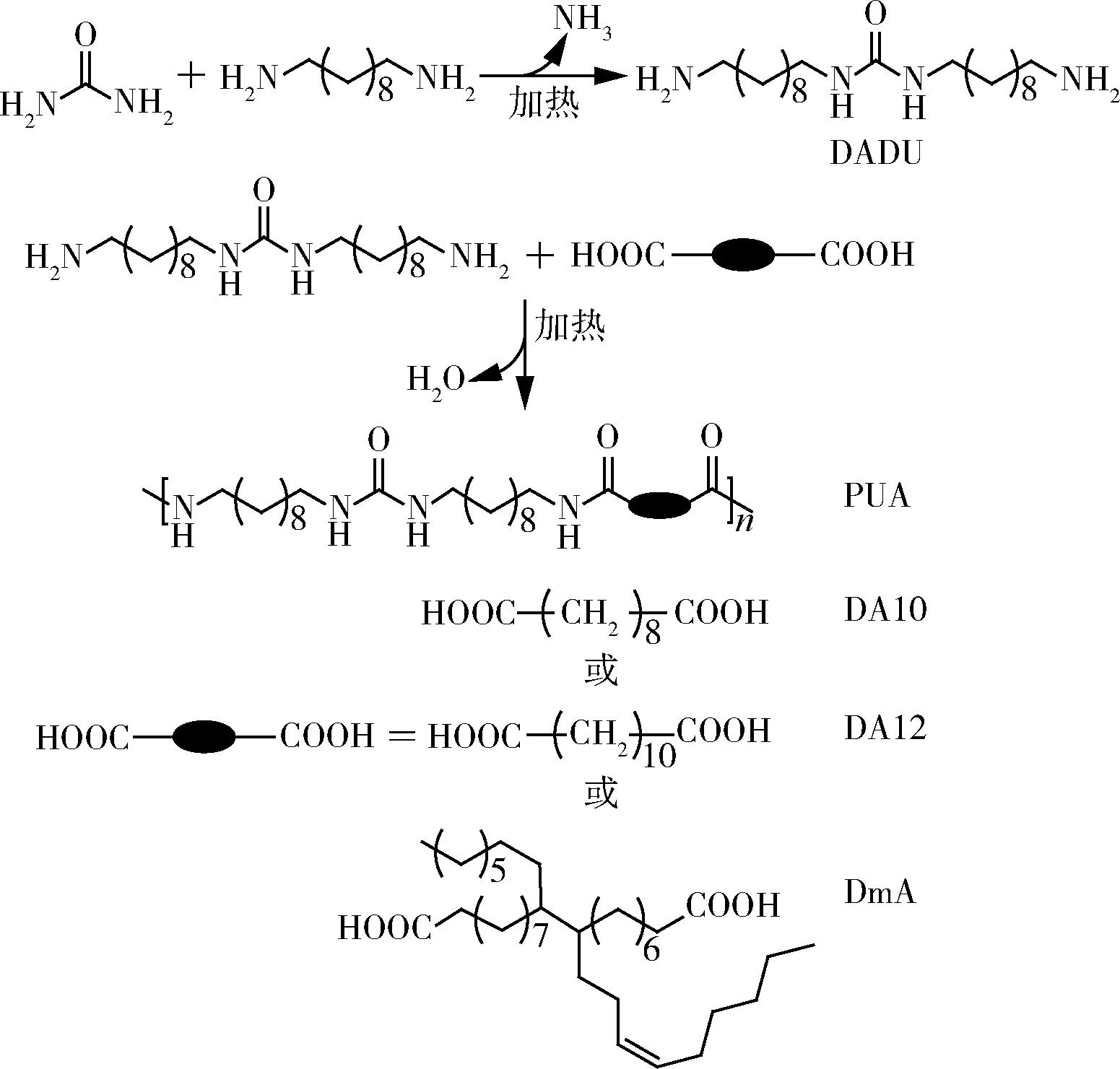

图1 PUA的合成路线

Fig.1 Synthetic route for PUAs

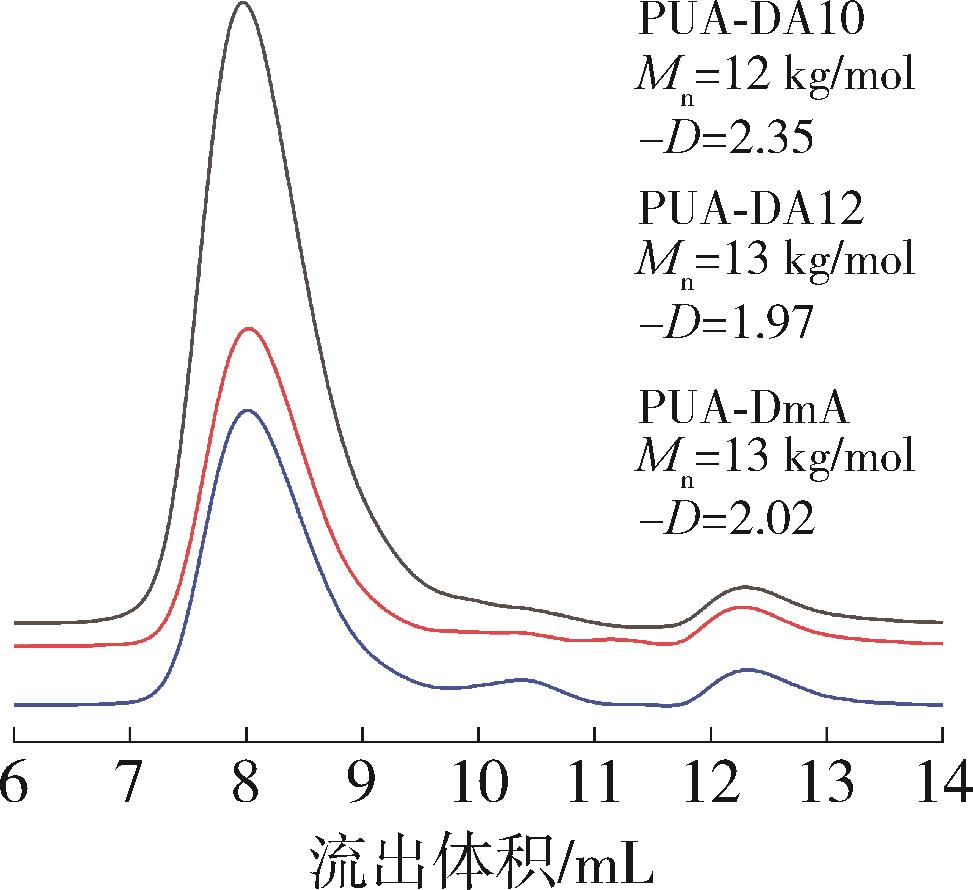

图2 3种PUA的SEC流出曲线

Fig.2 SEC retention curves of the three PUA products

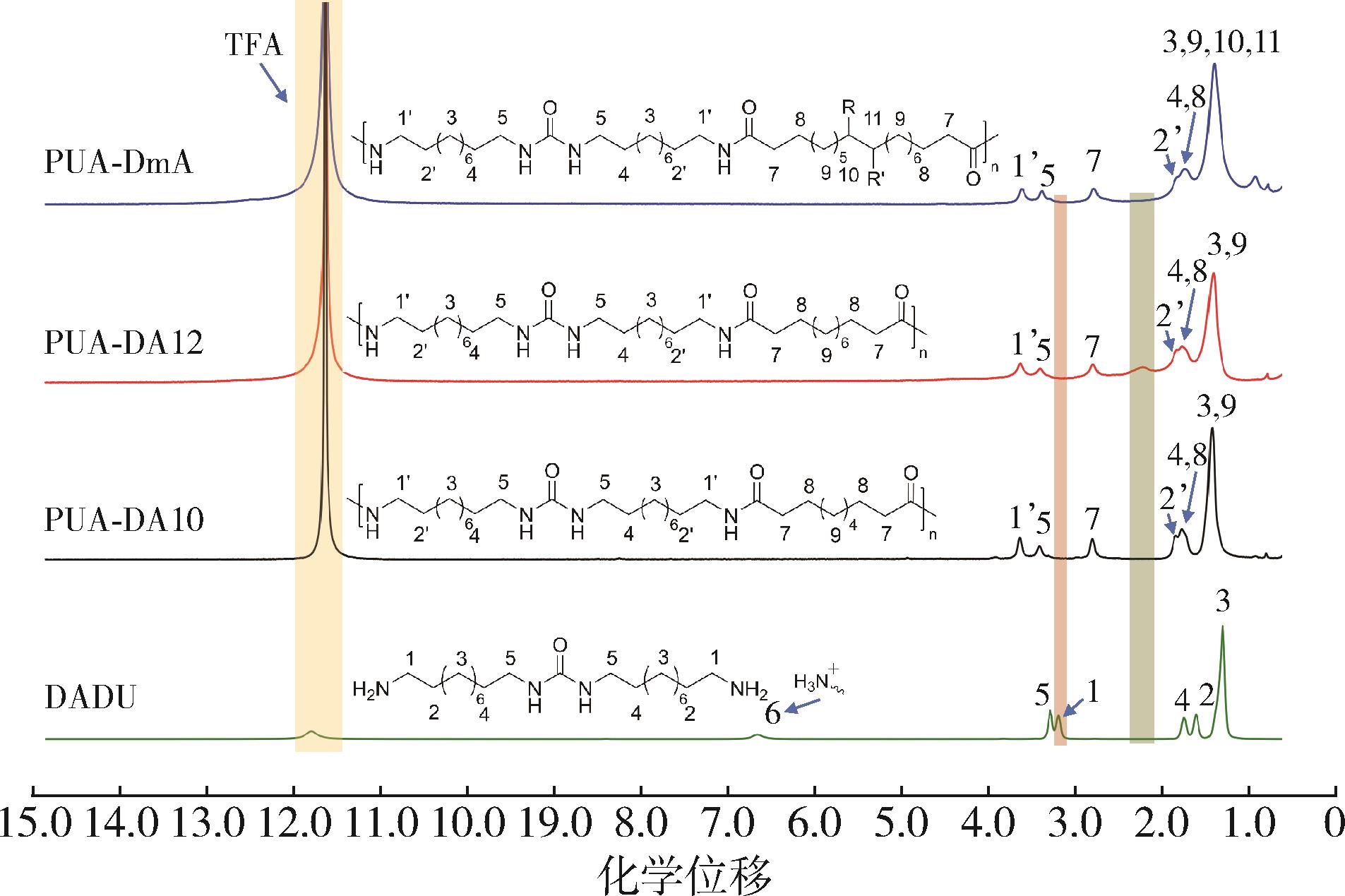

图3 DADU和3种PUA的1H⁃NMR谱图

Fig.3 1H⁃NMR spectra of DADU and PUAs

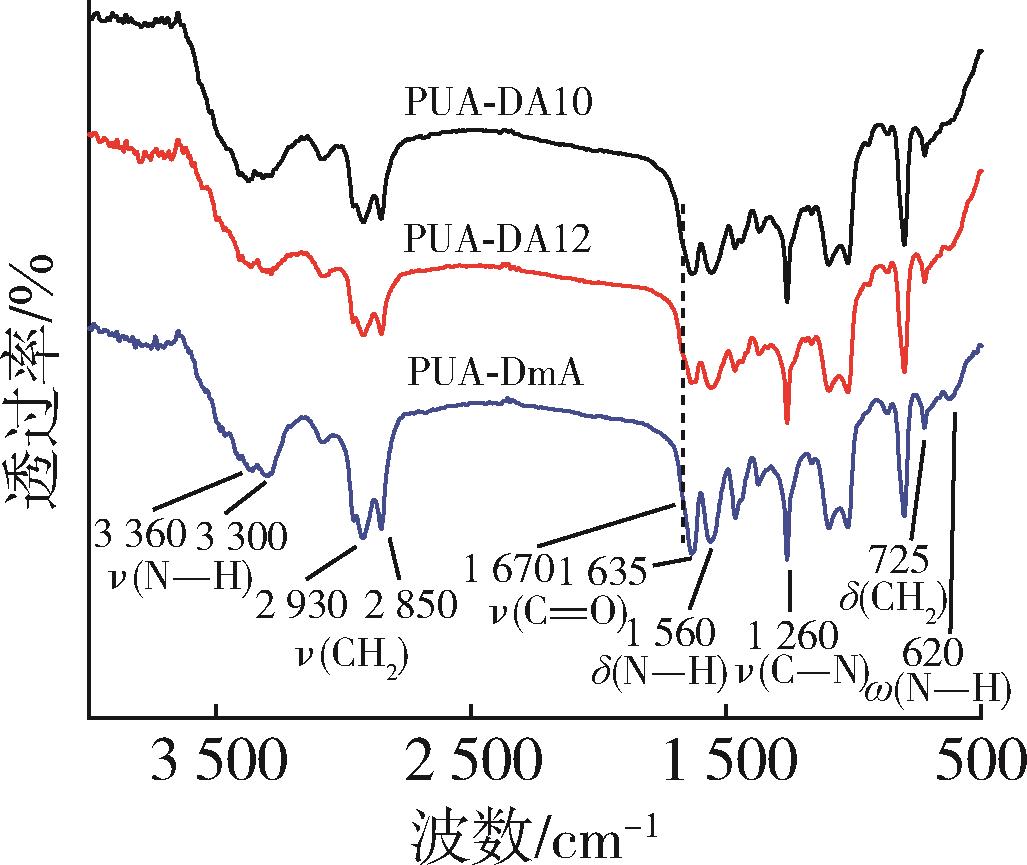

图4 PUA的FTIR谱图

Fig.4 FTIR spectra of PUAs

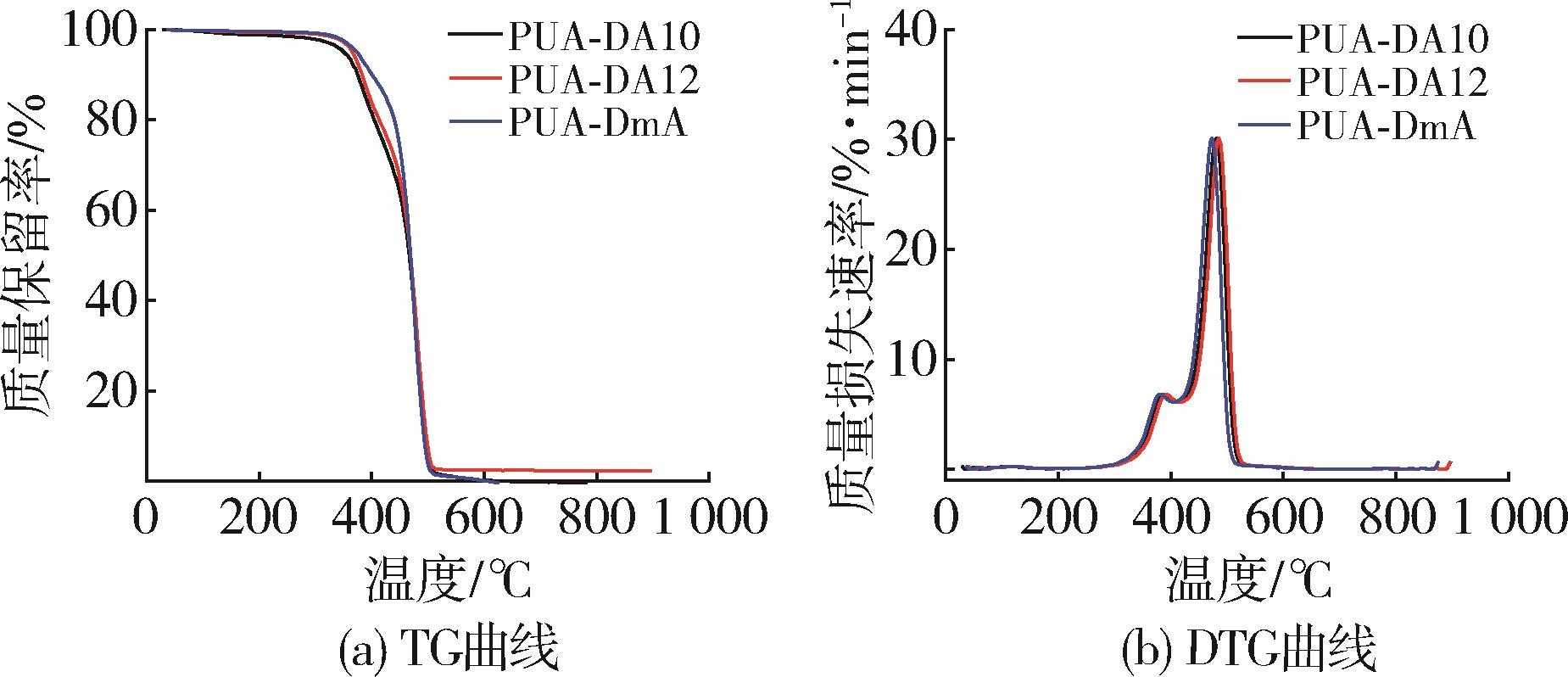

图5 PUA的TG和DTG曲线

Fig.5 TG and DTG curves of PUAs

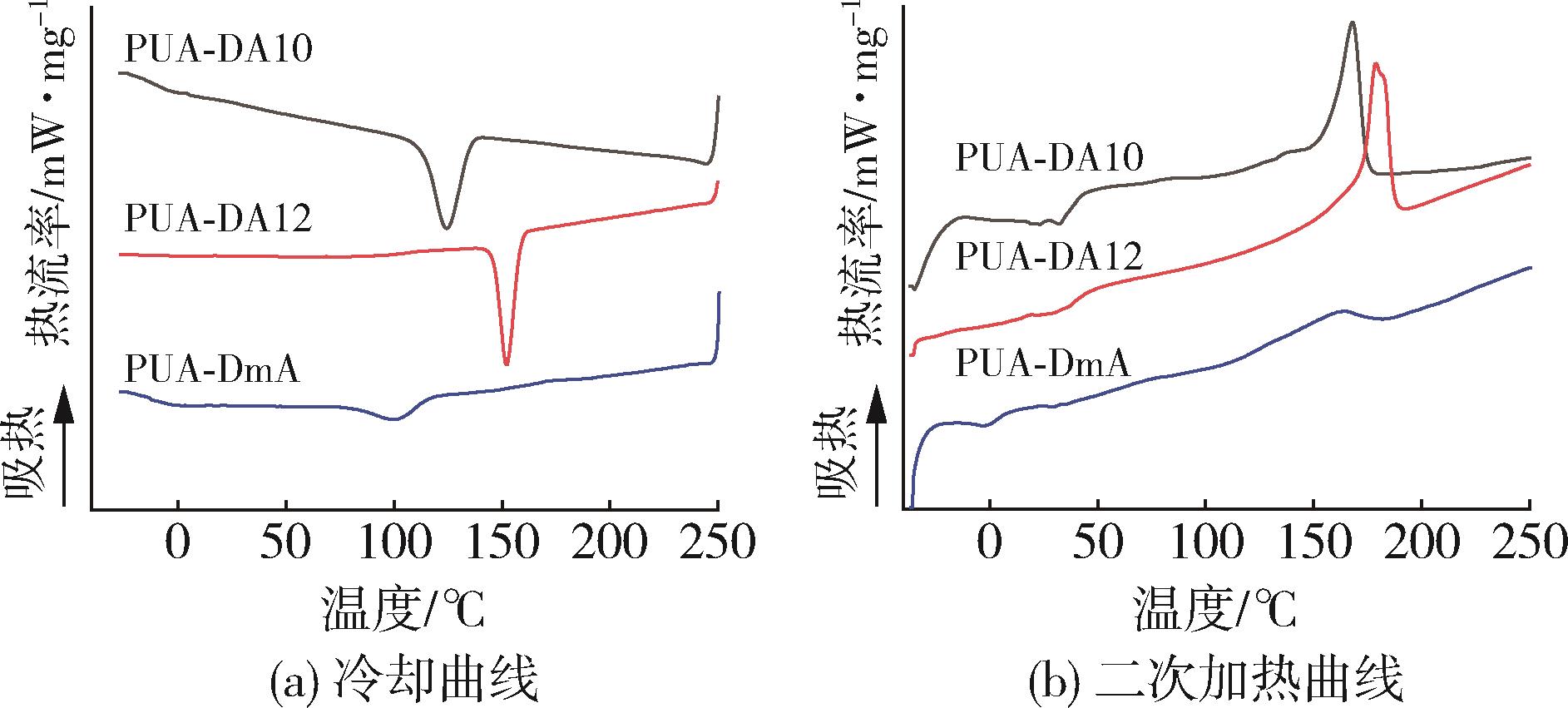

图6 PUA的DSC曲线

Fig.6 DSC curves of PUAs

样品

T_g^a）/

℃

T_c^b）/

℃

T_m^a）/

℃

T_{d，5 %}/

℃

T_d，1^c）/

℃

T_d，2^c）/

℃

ΔH_m，2^a）/

J·g^-1

表2 PUA的热学性能数据

Tab.2 Thermal properties of PUAs

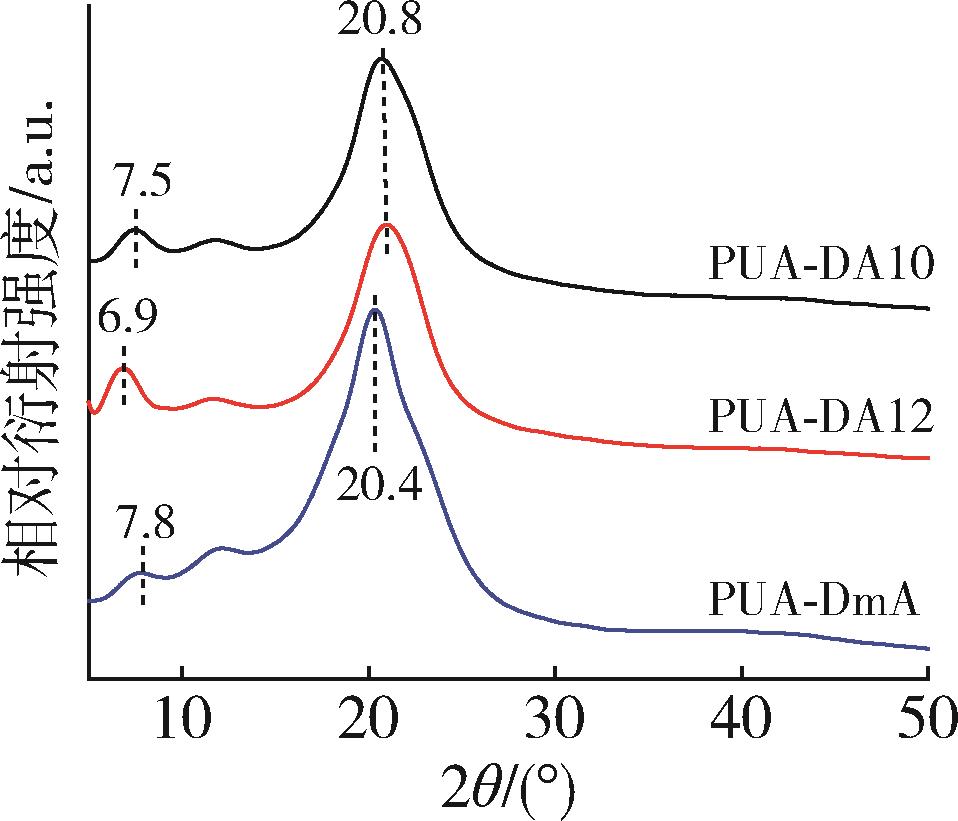

图7 PUA的XRD谱图

Fig.7 XRD pattern of PUAs

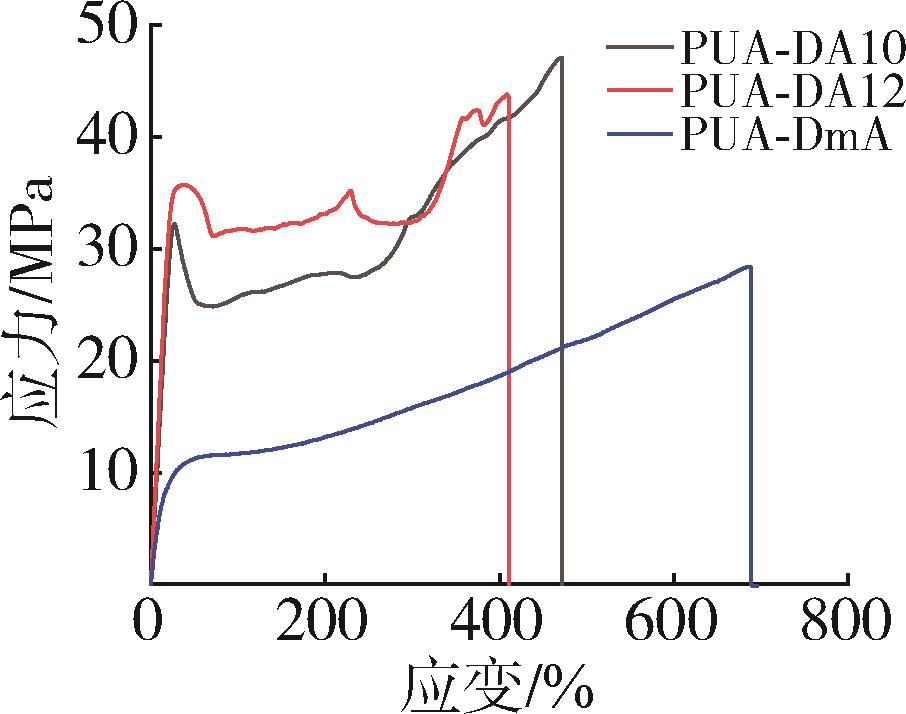

图8 PUA的应力⁃应变曲线

Fig.8 Stress⁃strain curves of PUAs

样品

弹性模量/

MPa

屈服强度/

MPa

断裂强度/

MPa

断裂伸长率/%

韧性/

J·cm^-3

表3 PUA的力学性能数据

Tab.3 Mechanical properties of PUAs

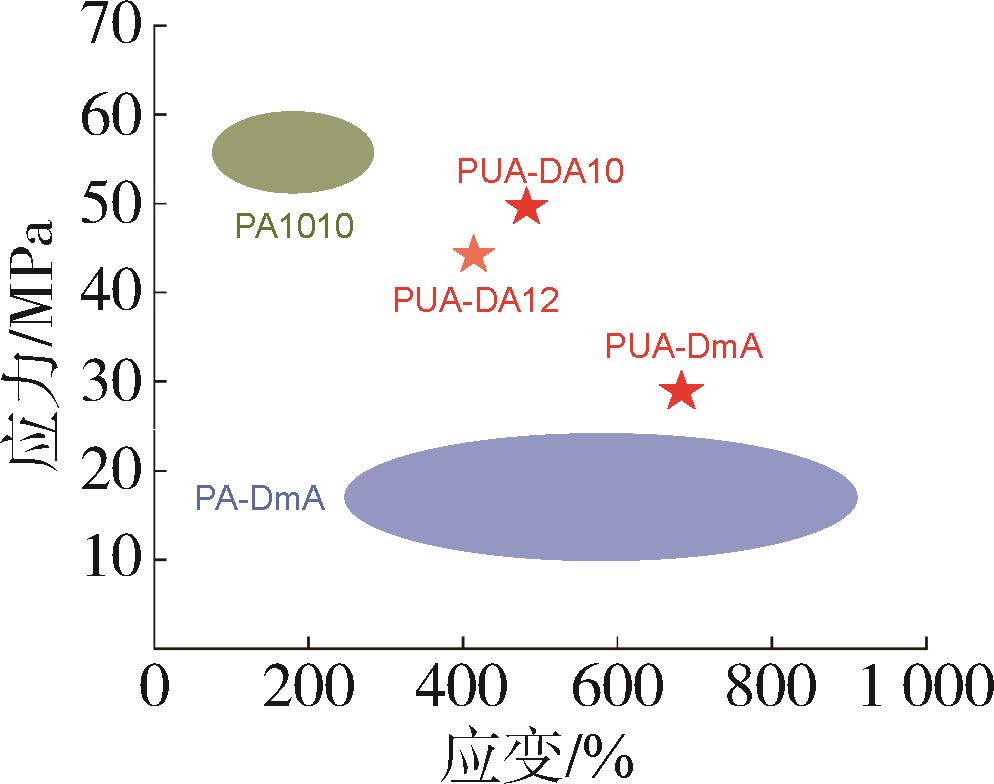

图9 PUA与已报道的PA1010［22］和PA⁃DmA的力学性能比较［16⁃17， 23⁃25］

Fig.9 Comparison of mechanical properties of PUAs with PA1010［22］ and PA⁃DmA［16⁃17， 23⁃25］

参考文献 25

1	Iwata T. Biodegradable and bio⁃based polymers： future prospects of eco⁃friendly plastics［J］. Angewandte Chemie International Edition， 2015， 54（11）： 3 210⁃3 215.
2	Garrison T F， Murawski A， Quirino R L. Bio⁃based polymers with potential for biodegradability［J］. Polymers， 2016， 8（7）： 262.
3	Zhang Q， Song M， Xu Y Y， et al. Bio⁃based polyesters： recent progress and future prospects［J］. Progress in Polymer Science， 2021， 120： 101430.
4	Tang Y L， Zheng G Q， Lin Y X， et al. Bio⁃based long⁃chain aliphatic polyamide with intrinsic flame retardancy and great overall properties［J］. Polymer Degradation and Stability， 2023， 214： 110416.
5	Li Y D， Jian X Y， Zhu J， et al. Fully biobased and high performance epoxy thermosets from epoxidized soybean oil and diamino terminated polyamide 1010 oligomers［J］. Polymer Testing， 2018， 72： 140⁃146.
6	Lin C X， Xie K Z， Tang D L. High⁃performance thermoplastic polyureas via a non‐isocyanate route from urea and aliphatic diamines［J］. Journal of Applied Polymer Science， 2022， 139（28）： e52513.
7	Winnacker M， Rieger B. Biobased polyamides： recent advances in basic and applied research［J］. Macromolecular Rapid Communications， 2016， 37（17）： 1 391⁃1 413.
8	Fukuda Y， Sasanuma Y. Computational characterization of nylon 4， a biobased and biodegradable polyamide superior to nylon 6［J］. ACS Omega， 2018， 3（8）： 9 544⁃9 555.
9	Ogunniyi D S. Castor oil： a vital industrial raw material［J］. Bioresource Technology， 2006， 97（9）： 1 086⁃1 091.
10	安田真穂，宫保淳. ヒマシ油から作るポリアミド［J］. 繊維学会誌， 2010， 66（4）： 137⁃142.
11	Funk I， Rimmel N， Schorsch C， et al. Production of dodecanedioic acid via biotransformation of low cost plant⁃oil derivatives using candida tropicalis［J］. Journal of Industrial Microbiology and Biotechnology， 2017， 44（10）： 1 491⁃1 502.
12	Quiles⁃Carrillo L， Montanes N， Boronat T， et al. Evaluation of the engineering performance of different bio⁃based aliphatic homopolyamide tubes prepared by profile extrusion［J］. Polymer Testing， 2017， 61： 421⁃429.
13	陈焕章，王春芳. 二聚酸的生产与应用［J］. 化工时刊， 1994 （12）： 10⁃12.
	CHEN H Z， WANG C F. Production and application of dimer acid［J］. Chemical Industry Times， 1994 （12）： 10⁃12.
14	Geeti D K， Niranjan K. Environmentally benign bio⁃based waterborne polyesters： synthesis， thermal⁃ and bio⁃degradation studies［J］. Progress in Organic Coatings， 2019， 127： 419⁃428.
15	Xu B W， Yin Q C， Han F L， et al. A bio⁃based healable/renewable polyurethane elastomer derived from l⁃tyrosine/vanillin/dimer acid［J］. Chemical Engineering Science， 2022， 258： 117736.
16	Ranganathan P， Chen C W， Tasi M C， et al. Biomass thermoplastic （co）polyamide elastomers synthesized from a fatty dimer acid： a sustainable route toward a new era of uniform and bimodal foams［J］. Industrial & Engineering Chemistry Research， 2021， 60（33）： 12 139⁃12 154.
17	Park M S， Lee S J， Kim A R， et al. Toughened and hydrophobically modified polyamide 11 copolymers with dimer acids derived from waste vegetable oil［J］. Journal of Applied Polymer Science， 2019， 136（10）： 47174.
18	Zhang Z H， Lin C X， Hou R， et al. Construction of polyallophanate vitrimers from poly（urea carbonate） via group revival induced crosslinking［J］. European Polymer Journal， 2021， 161： 110819.
19	Tang D L， Chen Z J， Correa⁃Netto F， et al. Poly（urea ester）： a family of biodegradable polymers with high melting temperatures［J］. Journal of Polymer Science Part A： Polymer Chemistry， 2016， 54（24）： 3 795⁃3 799.
20	Li S Q， Sang Z H， Zhao J B， et al. Crystallizable and tough aliphatic thermoplastic polyureas synthesized through a nonisocyanate route［J］. Industrial & Engineering Chemistry Research， 2016， 55（7）： 1 902⁃1 911.
21	Deng Y， Li S Q， Zhao J B， et al. Crystallizable and tough aliphatic thermoplastic poly（ether urethane）s synthesized through a non⁃isocyanate route［J］. RSC Advances， 2014， 4（82）： 43 406⁃43 414.
22	Holding S. Polymers： a property database［J］. Chromatographia， 2010， 72（5）： 587⁃587.
23	Ranganathan P， Chen Y H， Rwei S P， et al. Optically transparent bio⁃based polyamides with microcellular foaming properties derived from renewable difunctional aminoamides［J］. Journal of Applied Polymer Science， 2022， 139（2）： 51461.
24	Chen Z X， Ma H R， Li Y X， et al. Biomass polyamide elastomers based on hydrogen bonds with rapid self⁃healing properties［J］. European Polymer Journal， 2020， 133： 109802.
25	Wang X H. Effect of intercalating agents on structure and properties of dimer acid⁃based polyamide modified by in situ doping of na⁃montmorillonite［J］. Polymers for Advanced Technologies， 2017， 28（8）： 1 030⁃1 037.

[1]	孙乙博, 刘亚宁, 芦浩凡, 陈士宏, 王向东, 武丽丽. PA66扩链改性及其超临界CO₂微孔发泡行为研究[J]. 中国塑料, 2023, 37(12): 41-46.
[2]	周阳, 赵世坤, 赵彪, 刘会鹏, 黎杰, 曹志文, 潘凯. 半芳香族聚酰胺6T/6I/6的合成及其非等温结晶动力学研究[J]. 中国塑料, 2022, 36(10): 15-22.
[3]	董玥, 董霄, 朱德兆, 杨延翔, 罗琛, 李阳, 李锦山. 聚酰亚胺发展概况与应用展望[J]. 中国塑料, 2022, 36(9): 85-95.
[4]	陈佰全, 郑友明, 田际波, 张磊, 王金松, 林夏洁, 段亚鹏. 高含量玻璃纤维增强阻燃聚酰胺材料的制备与性能[J]. 中国塑料, 2022, 36(8): 42-48.
[5]	魏思淼, 邵路山, 许准, 刘艳婷, 赵思衡, 许博. 次磷酸盐⁃环四硅氧烷双基化合物复配二乙基次磷酸铝对PA6的阻燃性能研究[J]. 中国塑料, 2022, 36(7): 129-135.
[6]	杨小龙, 陈文静, 李永青, 闫晓堃, 王修磊, 谢鹏程, 马秀清. 导电型聚合物/石墨烯复合材料的研究进展[J]. 中国塑料, 2022, 36(6): 165-173.
[7]	王帅, 张玉迪, 杨富凯, 徐新宇. 聚酰亚胺/多壁碳纳米管泡沫材料的制备及性能研究[J]. 中国塑料, 2022, 36(6): 39-45.
[8]	王金业, 唐博虎, 杨立宁, 谢猛, 郭泽朝, 杨光. PA12试件多射流熔融成型工艺研究[J]. 中国塑料, 2022, 36(6): 81-86.
[9]	魏茂强. 农用塑料薄膜的发展与探讨[J]. 中国塑料, 2022, 36(6): 92-99.
[10]	陈胜, 梁颖超, 吴方娟, 方辉, 范新凤, 陈晖, 王永刚. 聚酰胺6/双向经编玻璃纤维复合材料的制备及其界面改性研究[J]. 中国塑料, 2022, 36(5): 24-28.
[11]	李素圆, 刘会鹏, 龚舜, 黄国桃, 李玉才, 吴鑫, 邓建平, 潘凯. 热塑性聚酰胺弹性体改性EVA复合发泡材料的制备及性能表征[J]. 中国塑料, 2022, 36(4): 6-14.
[12]	杨正, 王振华, 鲁世科, 柳妍, 房晓敏, 李建通, 刘保英, 丁涛. 硼酸锌协效二乙基次膦酸铝阻燃PA6[J]. 中国塑料, 2022, 36(1): 120-127.
[13]	温慧, 马宇飞, 信春玲, 何亚东. 热塑性聚酰胺弹性体的扩链反应及发泡行为研究[J]. 中国塑料, 2021, 35(10): 14-20.
[14]	杨秀琴, 刘意鹤, 苗世成, 朱登昶, 于翔. 用于选择性激光烧结成型的聚酰胺6/硫酸钙复合粉体的制备及性能研究[J]. 中国塑料, 2021, 35(10): 31-36.
[15]	黄国桃, 桂源, 李玉才, 吴鑫, 冯新星, 邓建平, 王操, 潘凯. EVA/聚酰胺弹性体微孔发泡材料的制备与性能表征[J]. 中国塑料, 2021, 35(9): 1-7.

生物基聚脲酰胺的制备及性能研究

Preparation and properties of bio⁃based poly（urea⁃amide）s

RichHTML

PDF

可视化

摘要/Abstract

引用本文

使用本文

图/表 12

参考文献 25

相关文章 15

编辑推荐

Metrics

本文评价
