Diffusion Coefficient of Supercritical Carbon Dioxide in Polystyrene Melt

doi:10.19491/j.issn.1001-9278.2021.02.011

Abstract

Abstract:

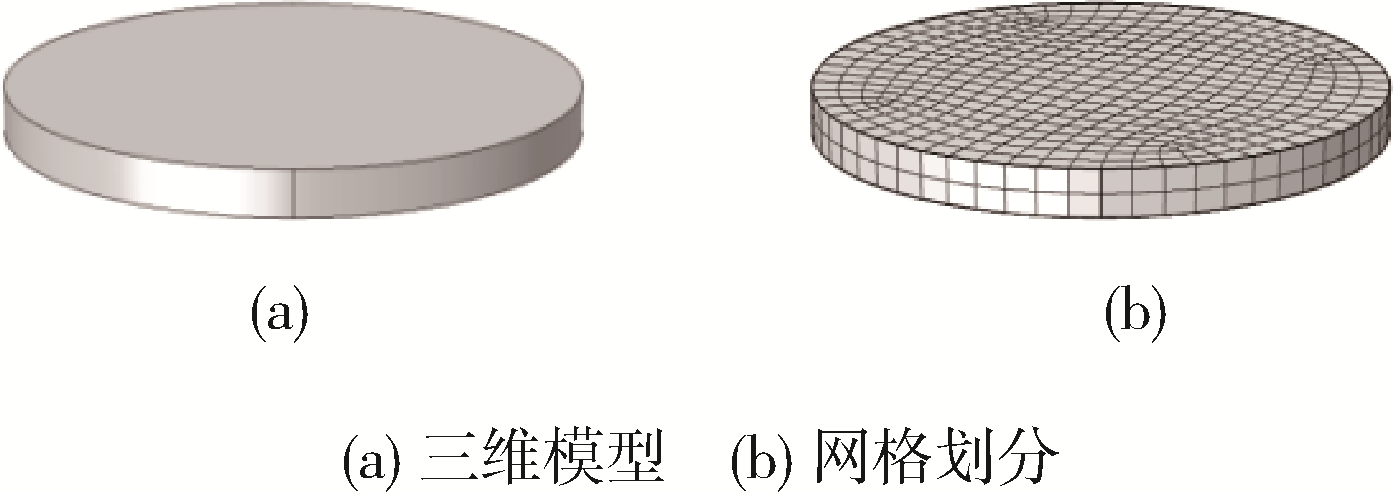

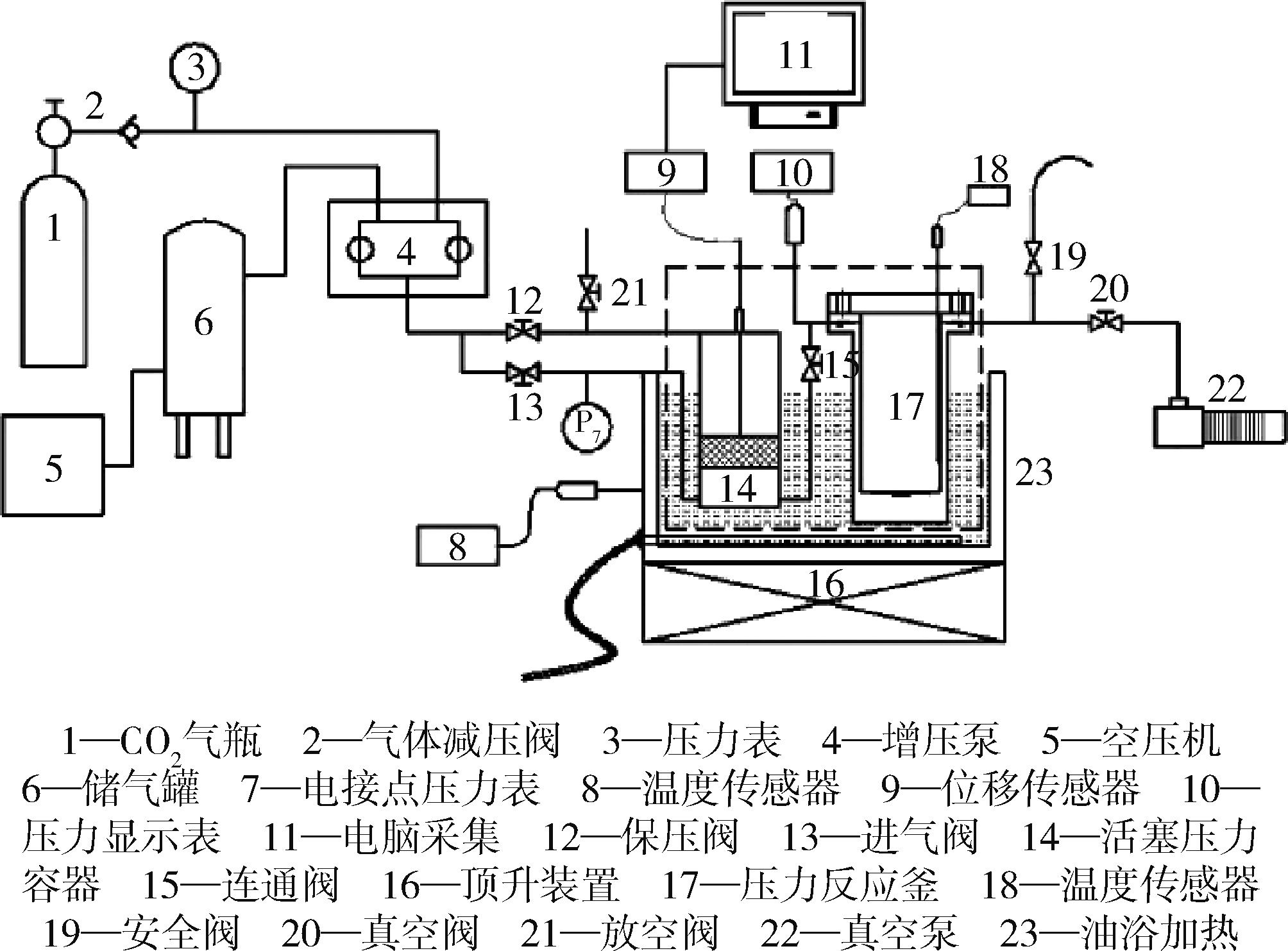

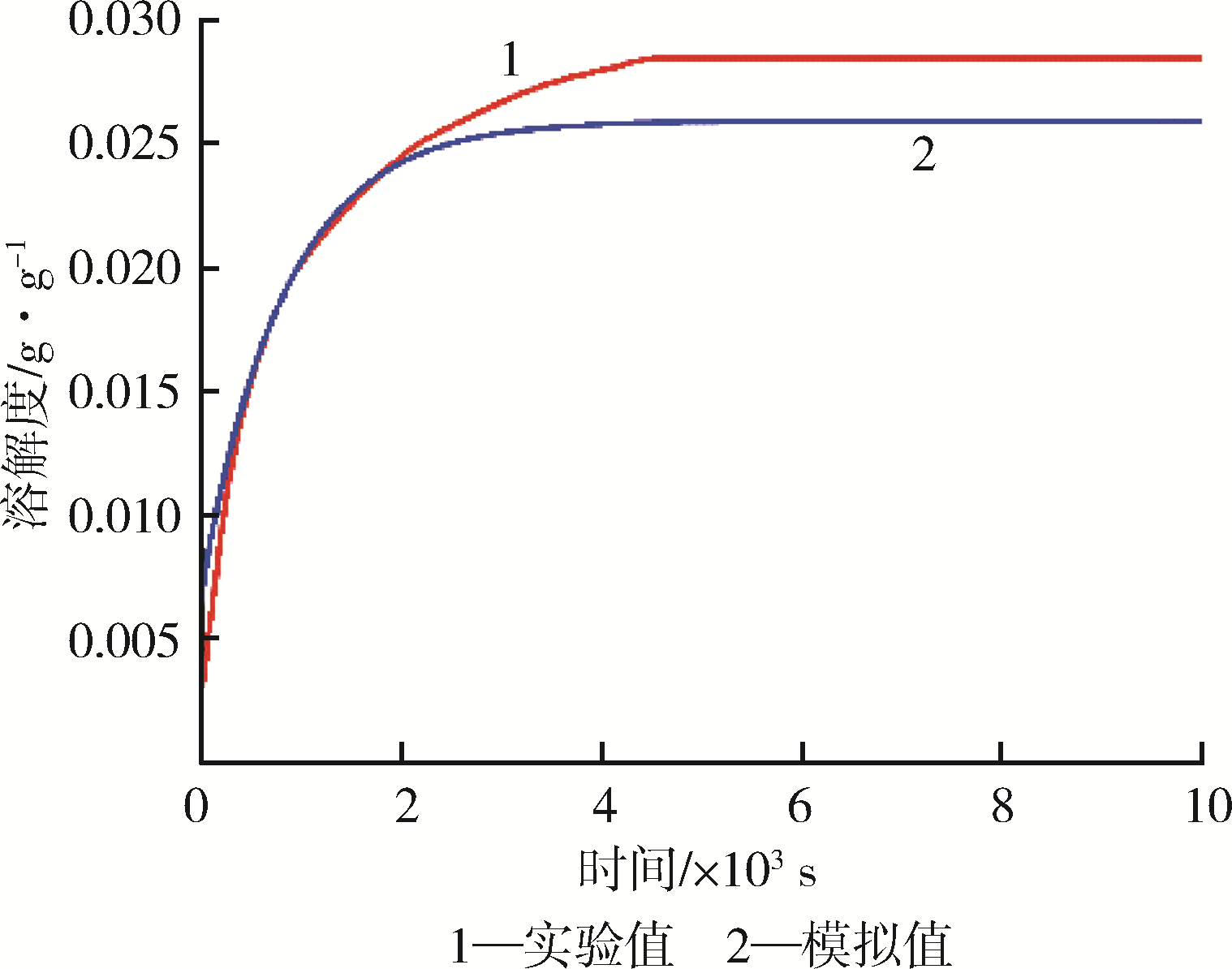

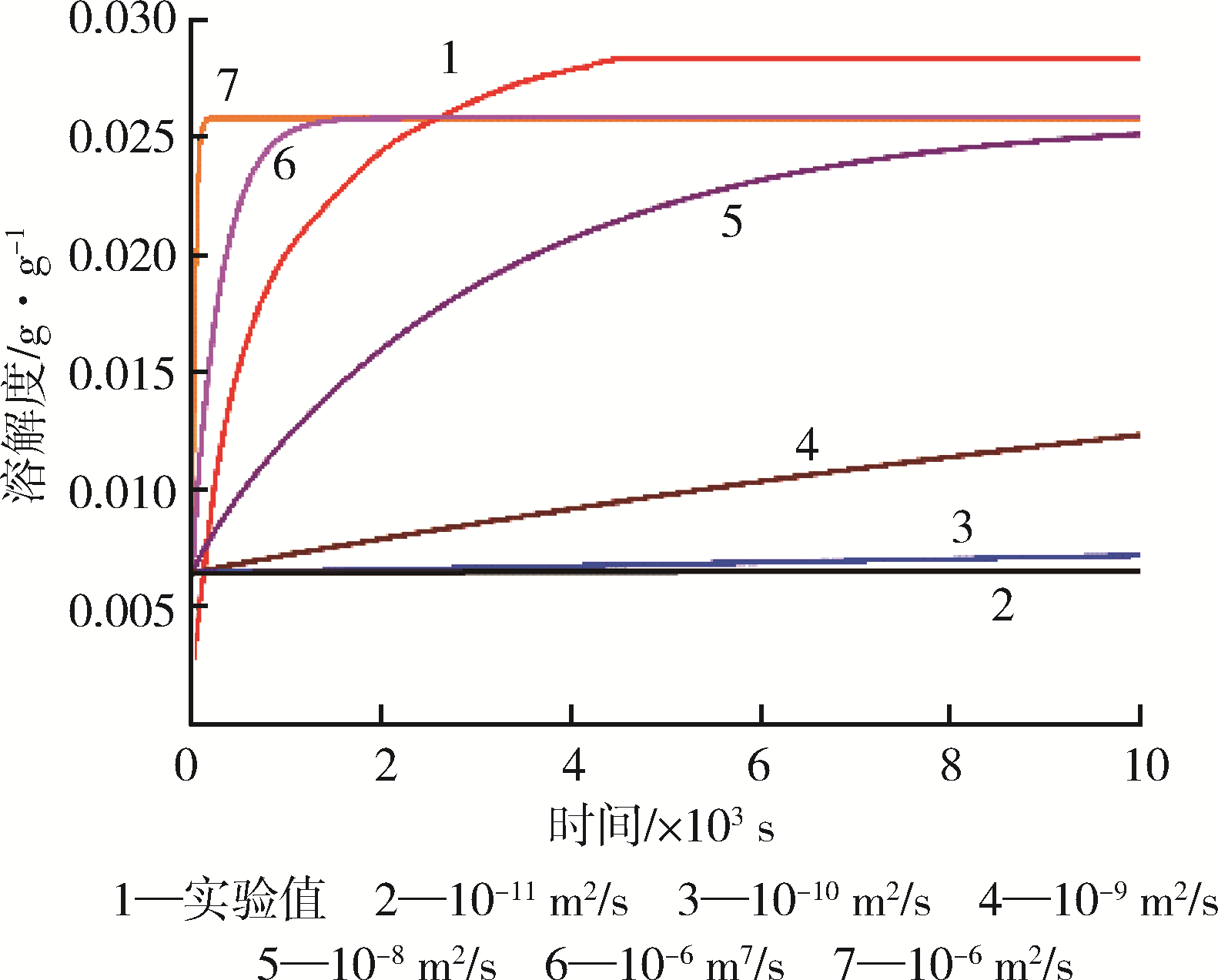

There is a close relationship between the quality of the microcellular foaming material and the amount of supercritical CO₂ dissolved in the polymer melt along with its dissolution rate. A finite element simulation method was adopted to obtain the equivalent diffusion coefficient under different conditions to characterize the dissolution rate. A volumetric?based experimental device was used to measure the amount of supercritical CO₂ dissolved in the polymer melt under different conditions. The change of the dissolution amount at different diffusion coefficients was then calculated by the COMSOL software. Through comparing the experimental data with the simulated ones， the equivalent diffusion coefficient of supercritical CO₂ in the polymer under different conditions was obtained， and its error source was analyzed. The results indicated that the amount of supercritical CO₂ dissolved in the polystyrene melt increased with an increase in pressure but decreased with an increase in temperature. The equivalent diffusion coefficient calculated by simulation is in good agreement with the experimental result. The improvement of temperature and pressure resulted in an increase in diffusion coefficient. There is no more than 20 % of error between the simulated dissolution equilibrium time and the experimental value. The experimental results are in good agreement with the simulation ones. Therefore， the simulation and calculation for the dissolved amount and equivalent diffusion coefficient are of great significance and therefore can provide a theoretical guidance for the microcellular foaming process.

Key words: supercritical carbon dioxide, polystyrene, dissolved amount, diffusion coefficient

CLC Number:

TQ325.2

WANG Duyang, CAI Zhennan, HUANG Xingyuan, WANG Long, LI Mengshan. Diffusion Coefficient of Supercritical Carbon Dioxide in Polystyrene Melt[J]. China Plastics, 2021, 35(2): 63-70.

Figures/Tables 11

References 33

1	胡军，周南桥. 连续挤出成型PVC微孔塑料的研究现状［J］. 塑料科技， 2010， 38（9）：81⁃85.
	HU J， ZHOU N Q. Research Progress on PVC Microcellular Plastics with Continuous Extrusion Molding［J］. Plastics Science and Technology， 2010， 38（9）：81⁃85.
2	张华，黄汉雄. 微孔注塑成型研究进展［J］. 塑料科技， 2010， 38（1）： 97⁃102.
	ZHANG H， HUANG H X. Research Progress of Microcellular Injection Moulding ［J］. Plastics Science and Technology， 2010， 38（1）： 97⁃102.
3	SATO Y， YURUGI M， FUJIWARA K， et al. Solubilities of Carbon Dioxide and Nitrogen in Polystyrene under High Temperature and Pressure［J］. Fluid Phase Equilibria， 1996， 125（1/2）：129⁃138.
4	冯刚，张朝阁，江平. 微孔注塑成型技术研究与应用进展［J］. 塑料工业， 2014， 42（10）：9⁃12.
	FENG G， ZHANG C G， JIANG P. Research Progress and Application of Microcellular Injection Molding Techno⁃logy［J］. China Plastics Industry， 2014， 42（10）：9⁃12.
5	徐兴家，甄卫军，赵玲. 超临界CO₂发泡制备聚氯乙烯微孔材料研究进展［J］. 中国塑料， 2019， 33（7）： 117⁃129.
	XU J X， ZHEN W J， ZHAO L. Research Progress in Preparation of Microcellular PVC Foamed with Supercritical CO₂ ［J］. China Plastics， 2019， 33（7）： 117⁃129.
6	程博，齐暑华，吴波，等. 超临界CO₂发泡微孔塑料的研究进展［J］. 中国塑料， 2010， 24（12）：14⁃20.
	CHENG B， QI S H， WU B， et al. Study Progess of Microcellular Plastics Foamed by Supercritical CO₂［J］. China Plastics， 2010， 24（12）：14⁃20.
7	高云长，周南桥，彭响方. 微孔发泡过程中聚合物/超临界CO₂均相体系形成的研究［J］. 工程塑料应用， 2003， 31（10）： 32⁃34.
	GAO Y C， ZHOU N Q， PENG X F. Study on the Formation of Polymer/Supercritical Carbon Dioxide Solution in the Foaming Processing of Microcellular Plastics［J］. Engineering Plastics Application， 2003， 31（10）： 32⁃34.
8	蔡金平，黄兴元，柳和生. 微孔塑料成型加工的研究［J］. 塑料工业， 2007， 35（9）：7⁃10.
	CAI J P， HUANG X Y， LIU H S. Study of Moulding Process of Microcellular Plastics［J］. China Plastics Industry， 2007， 35（9）：7⁃10.
9	SATO Y， FUJIWARA K， TAKIKAWA T， et al. Solubilities and Diffusion Coefficients of Carbon Dioxide and Nitrogen in Polypropylene， High⁃Density Polyethylene， and Polystyrene under High Pressures and Temperatures［J］. Fluid Phase Equilibria， 1999， 162（1/2）：261⁃276.
10	SATO Y， TAKIKAWA T， SORAKUBO A， et al. Solubility and Diffusion Coefficient of Carbon Dioxide in Biodegradable Polymers［C］//2000， 39：4 813⁃4 819.
11	SATO Y， TAKIKAWA T， TAKISHIMA S， et al. Solubilities and Diffusion Coefficients of Carbon Dioxide in Poly（vinyl acetate） and Polystyrene［J］. The Journal of Supercritical Fluids， 2001， 19（2）：187⁃198.
12	高龙. 微孔发泡材料气泡长大与表面质量的数值预测［D］. 长春：吉林大学， 2016：41⁃49.
13	LI D C， LIU T， ZHAO L， et al. Solubility and Diffusivity of Carbon Dioxide in Solid⁃State Isotactic Polypropylene by the Pressure⁃Decay Method［J］. Industrial & Engineering Chemistry Research， 2009， 48（15）：7 117⁃7 124.
14	LI G， LI H， WANG J， et al. Investigating the Solubility of CO₂ in Polypropylene Using Various EOS Models［J］. Cellular Polymers， 2006， 25（4）：237⁃248.
15	杨李慧. 超临界二氧化碳在聚氨酯体系中溶解和扩散行为的分子动力学模拟研究［D］. 上海：华东理工大学， 2017：41⁃49.
16	TANG M， HUANG W H， CHEN Y P. Comparisons of the Sorption and Diffusion of Supercritical Carbon Dioxide into Polycarbonate and Polysulfone［J］. Journal of the Chinese Institute of Chemical Engineers， 2007， 38（5/6）：419⁃424.
17	AUBERT J H. Solubility of Carbon Dioxide in Polymers by the Quartz Crystal Microbalance Technique［J］. Journal of Supercritical Fluids， 1998， 11（3）：163⁃172.
18	HUSSAIN Y， WU Y T， AMPAW P J， et al. Dissolution of Polymer Films in Supercritical Carbon Dioxide Using a Quartz Crystal Microbalance［J］. Journal of Supercritical Fluids， 2007， 42（2）：255⁃264.
19	PANTOULA M， PANAYIOTOU C. Sorption and Swelling in Glassy Polymer/Carbon Dioxide Systems［J］. The Journal of Supercritical Fluids， 2006， 37（2）：254⁃262.
20	吴晓丹，彭玉成，蔡业彬. 超临界CO₂在聚合物中的溶解度和扩散性研究［J］. 中国塑料， 2005， 19（7）：59⁃63.
	WU X D， PENG Y C， CAI Y B. Investigation on Solubility and Diffusion Coefficients of Supercritical CO₂ in Polymers［J］. China Plastics， 2005， 19（7）：59⁃63.
21	宋海华，尹小勇. 模拟扩散系数的分子动力学方法［J］. 物理化学学报， 2005， 18（5）： 719⁃723.
	SONG H H， YIN X Y. Molecular Dynamics Method for Simulating Diffusivities［J］. Chinese Journal of Chemical Physics， 2005， 18（5）：719⁃723.
22	李毅梅，车小军，孙炜. 323K超临界CO₂自扩散系数的分子动力学模拟［J］. 云南化工， 2008， 35（6）：1⁃3.
	LI Y M， CHE X J， SUNWEI. Molecular Dynamic Simulation of Self⁃Diffusion Coefficient of Supercritical Carbon Dioxide［J］. Yunnan Chemical Technology， 2008， 35（6）：1⁃3.
23	黄文建，孙振范，常勇慧，等. 超临界二氧化碳自扩散系数的模拟研究［J］. 广东化工， 2014， 41（4）：3，12.
	HUANG W J， SUN Z F， CHANG Y H， et al. Simulation of Self⁃Diffusion Coefficients of Supercritical Carbon Dioxide［J］. Guangdong Chemical Industry， 2014， 41（4）：3，12.
24	WANG D Y， HUANG X Y， CAI Z N， et al. Experimental and Simulation Study on the Dissolved Amount and Dissolution Rate of Supercritical CO₂ in Polystyrene Melt［J］. ACS Omega， 2019， 4（27）：22 464⁃22 474.
25	SANCHEZ I C， LACOMBE R H. An Elementary Molecular Theory of Classical Fluids. Pure Fluids［J］. Journal of Physical Chemistry， 1976， 80（21）：2 352⁃2 362.
26	LACOMBE R H， SANCHEZ I C. Statistical Thermodynamics of Fluid Mixtures［J］. Journal of Physical Chemistry， 1976， 80（23）：2 568⁃2 580.
27	SANCHEZ I C， LACOMBE R H. Statistical Thermodynamics of Polymer Solutions［J］. Macromolecules， 1978， 11（6）：1 145⁃1 156.
28	陈力骅. 超临界二氧化碳诱导非晶聚合物溶胀和玻璃化温度退化行为研究［D］. 上海：华东理工大学， 2011：38⁃40.
29	AREERAT S， FUNAMI E， HAYATA Y， et al. Measurement and Prediction of Diffusion Coefficients of Supercritical CO₂ in Molten Polymers［J］. Polymer Engineering and Science， 2004， 44（10）：1 915⁃1 924.
30	Nikitin L N， Gallyamov M O， Vinokur R A， et al. Swelling and Impregnation of Polystyrene Using Supercritical Carbon Dioxide［J］. Journal of Supercritical Fluids， 2003， 26： 263⁃273.
31	ZHONG H， SUN S， XI Z， et al. Solubility of CO2 in Molten Poly（ethylene terephthalate）. Journal of Industrial and Engineering Chemistry， 2013， 64：1513⁃1519.
32	AIONICESEI E， ŠKERGET M， ŽKNEZ. Measurement of CO₂ Solubility and Diffusivity in Poly（l⁃lactide） and Poly（d， l⁃lactide⁃co⁃glycolide） by Magnetic Suspension Balance［J］. Journal of Supercritical Fluids， 2008， 47（2）：296⁃301.
33	ELENA A； MOJCA S； ZELJKO K. Measurement and Modeling of the CO2 Solubility in Poly（ethylene glycol） of Different Molecular Weights. Journal of Chemical and Engineering Data， 2008， 53：185⁃188.

170 ℃		180 ℃		190 ℃
压力/ MPa	密度/ g·cm^-3	压力/MPa	密度/ g·cm^-3	压力/MPa	密度/ g·cm^-3
7.5	0.989 9	7.5	0.983 8	7.5	0.977 6
8.5	0.990 8	8.5	0.984 7	8.5	0.978 6
9.5	0.991 7	9.5	0.985 7	9.5	0.979 6

170 ℃		180 ℃		190 ℃
压力/ MPa	密度/ g·cm^-3	压力/MPa	密度/ g·cm^-3	压力/MPa	密度/ g·cm^-3
7.5	0.989 9	7.5	0.983 8	7.5	0.977 6
8.5	0.990 8	8.5	0.984 7	8.5	0.978 6
9.5	0.991 7	9.5	0.985 7	9.5	0.979 6

170 ℃		180 ℃		190 ℃
压力/ MPa	溶解度/ g·g^-1	压力/MPa	溶解度/ g·g^-1	压力/MPa	溶解度/ g·g^-1
7.5	0.025 9	7.5	0.023 6	7.5	0.021 7
8.5	0.029 3	8.5	0.026 8	8.5	0.024 6
9.5	0.032 8	9.5	0.030 0	9.5	0.027 5

170 ℃		180 ℃		190 ℃
压力/ MPa	溶解度/ g·g^-1	压力/MPa	溶解度/ g·g^-1	压力/MPa	溶解度/ g·g^-1
7.5	0.025 9	7.5	0.023 6	7.5	0.021 7
8.5	0.029 3	8.5	0.026 8	8.5	0.024 6
9.5	0.032 8	9.5	0.030 0	9.5	0.027 5

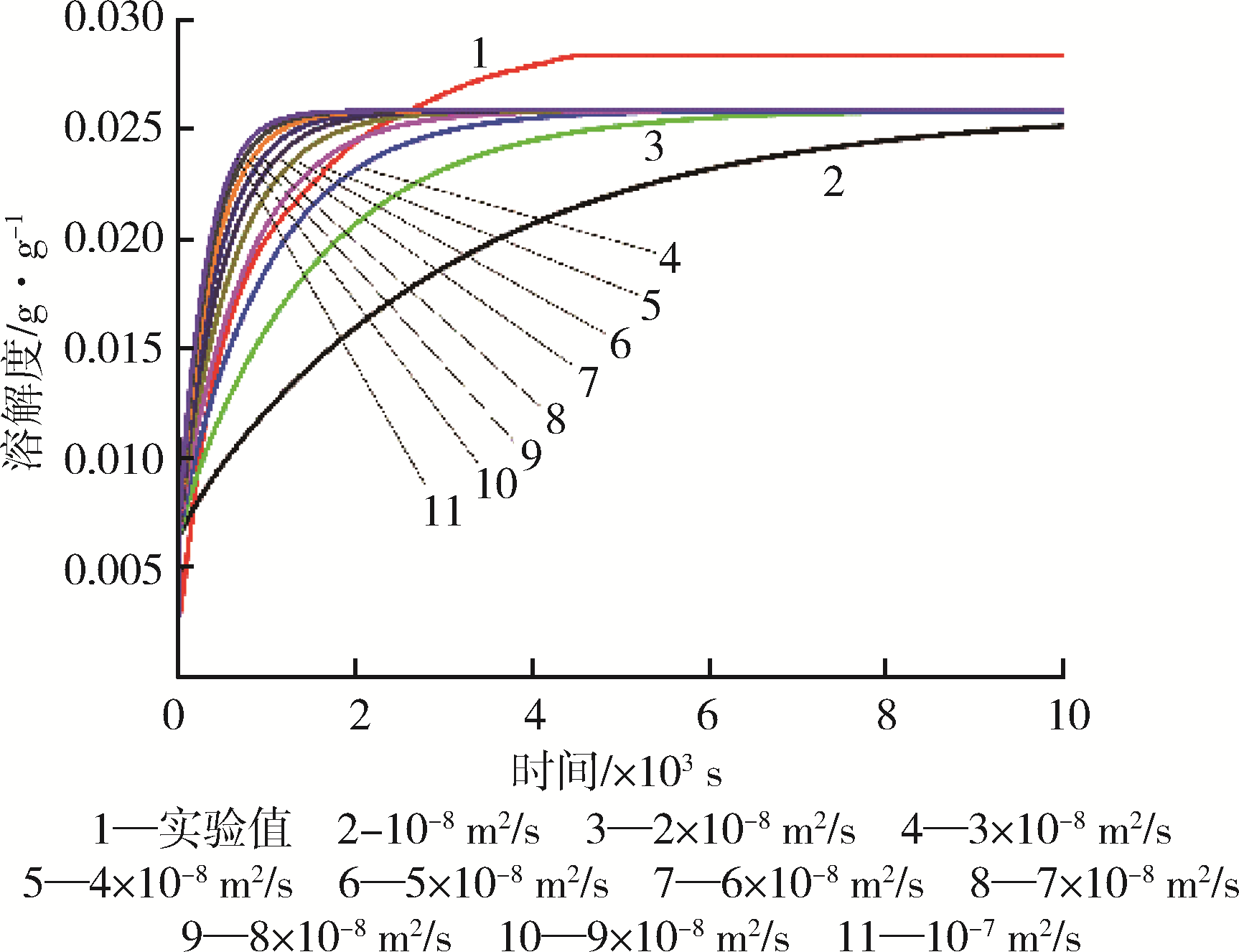

扩散系数/×10^-8 m²·s^-1	平均差/m²·s^-1
1	0.005 753
2	0.003 074
3	0.002 152
4	0.001 919
5	0.002 120
6	0.002 290
7	0.002 425
8	0.002 527
9	0.002 607
10	0.002 671
