Preparation process optimization and characterization of chitosan/gellan gum bilayer films

doi:10.19491/j.issn.1001-9278.2022.11.003

Abstract

Abstract:

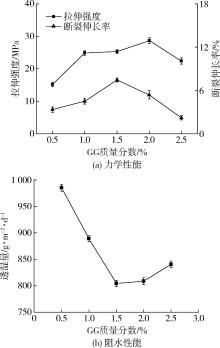

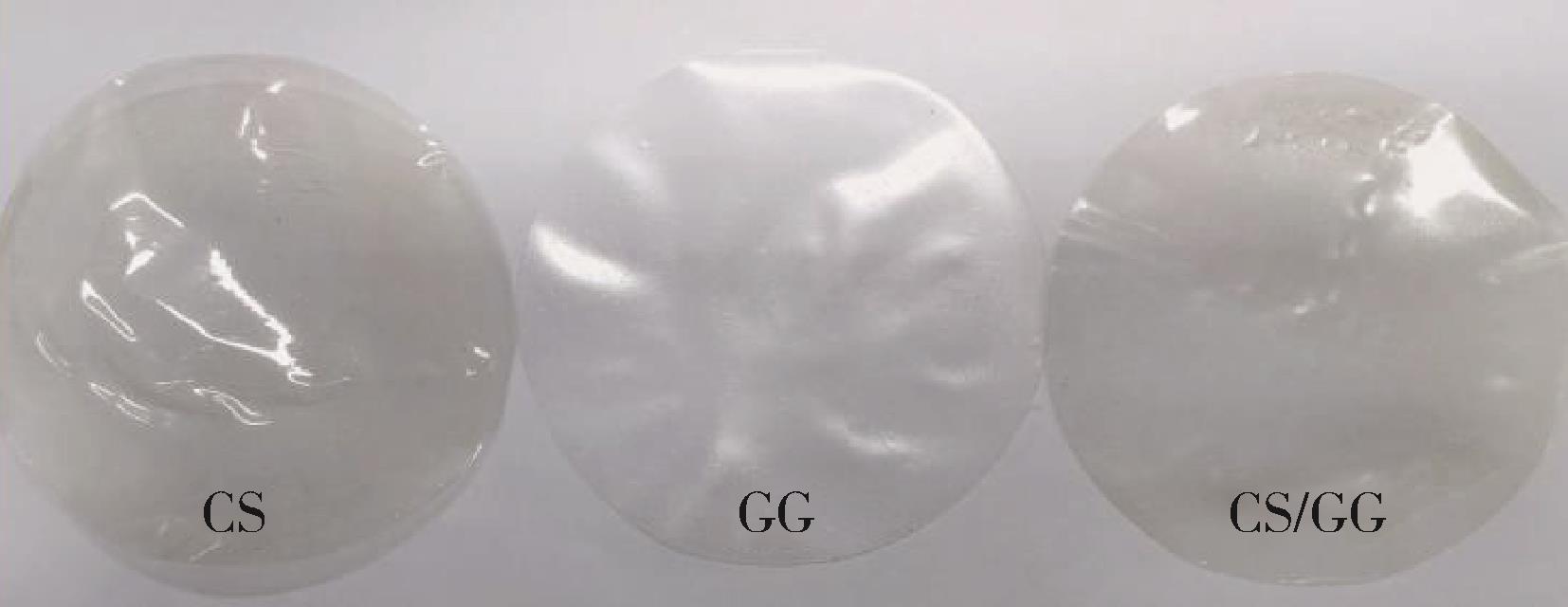

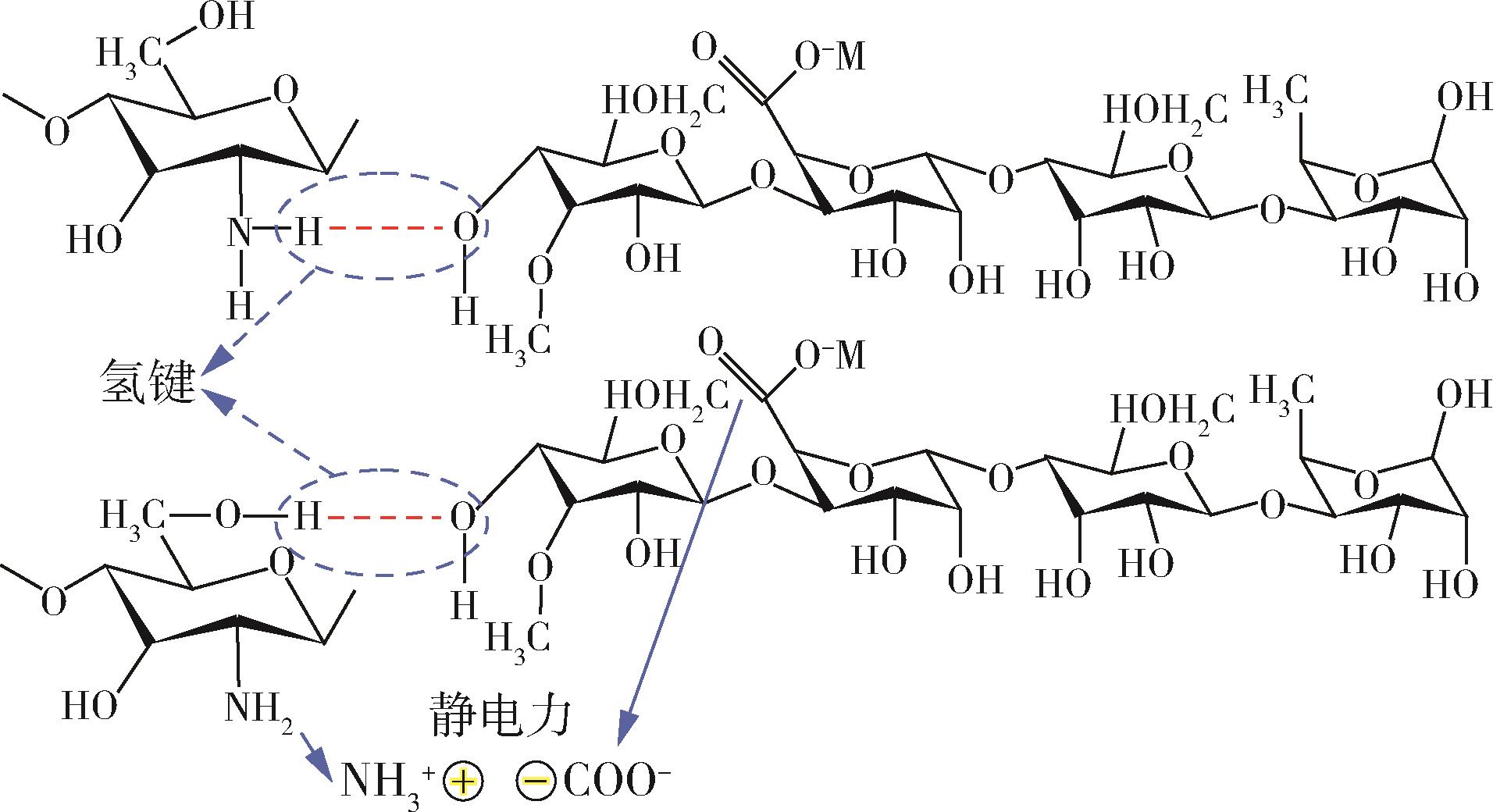

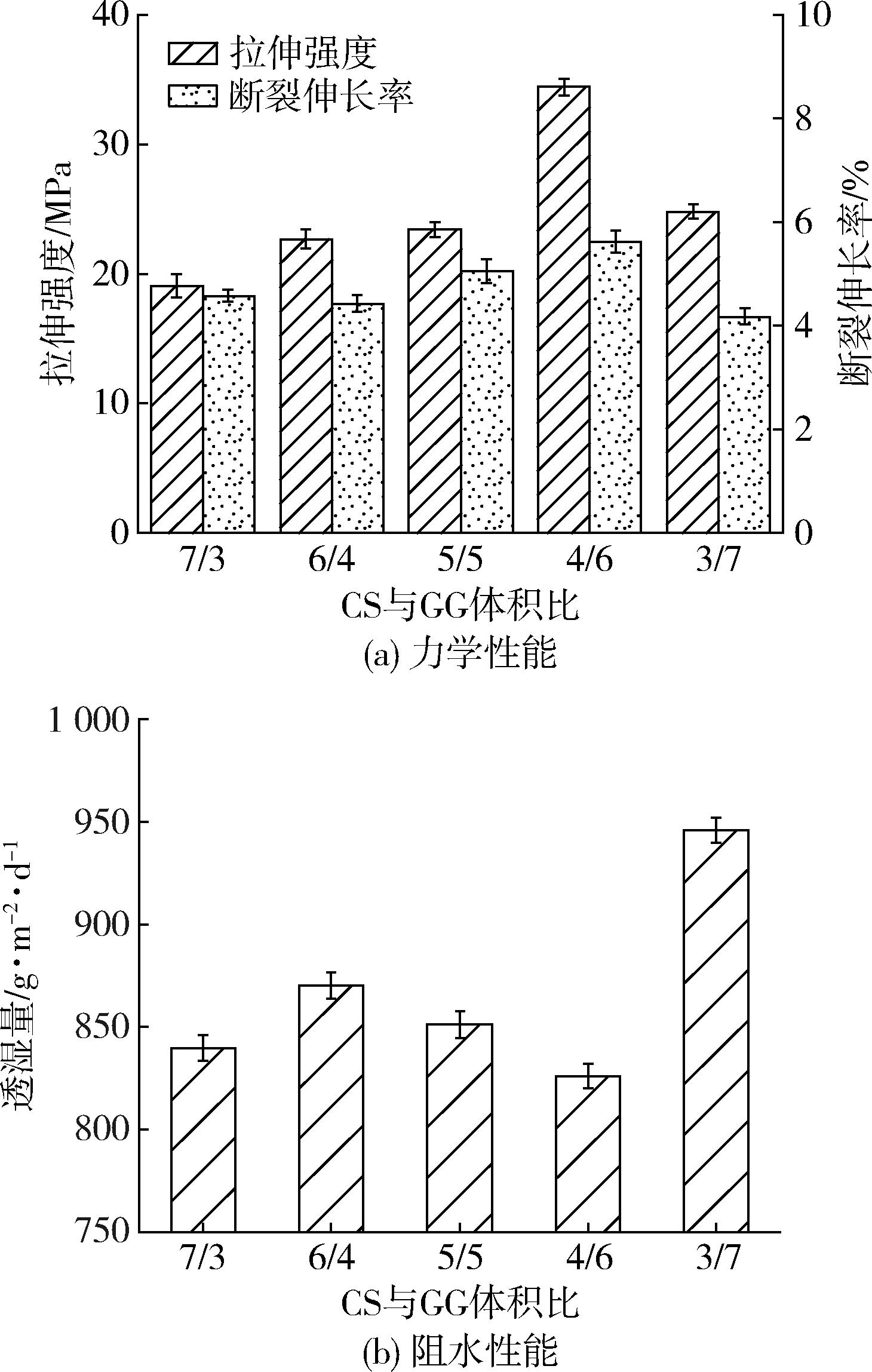

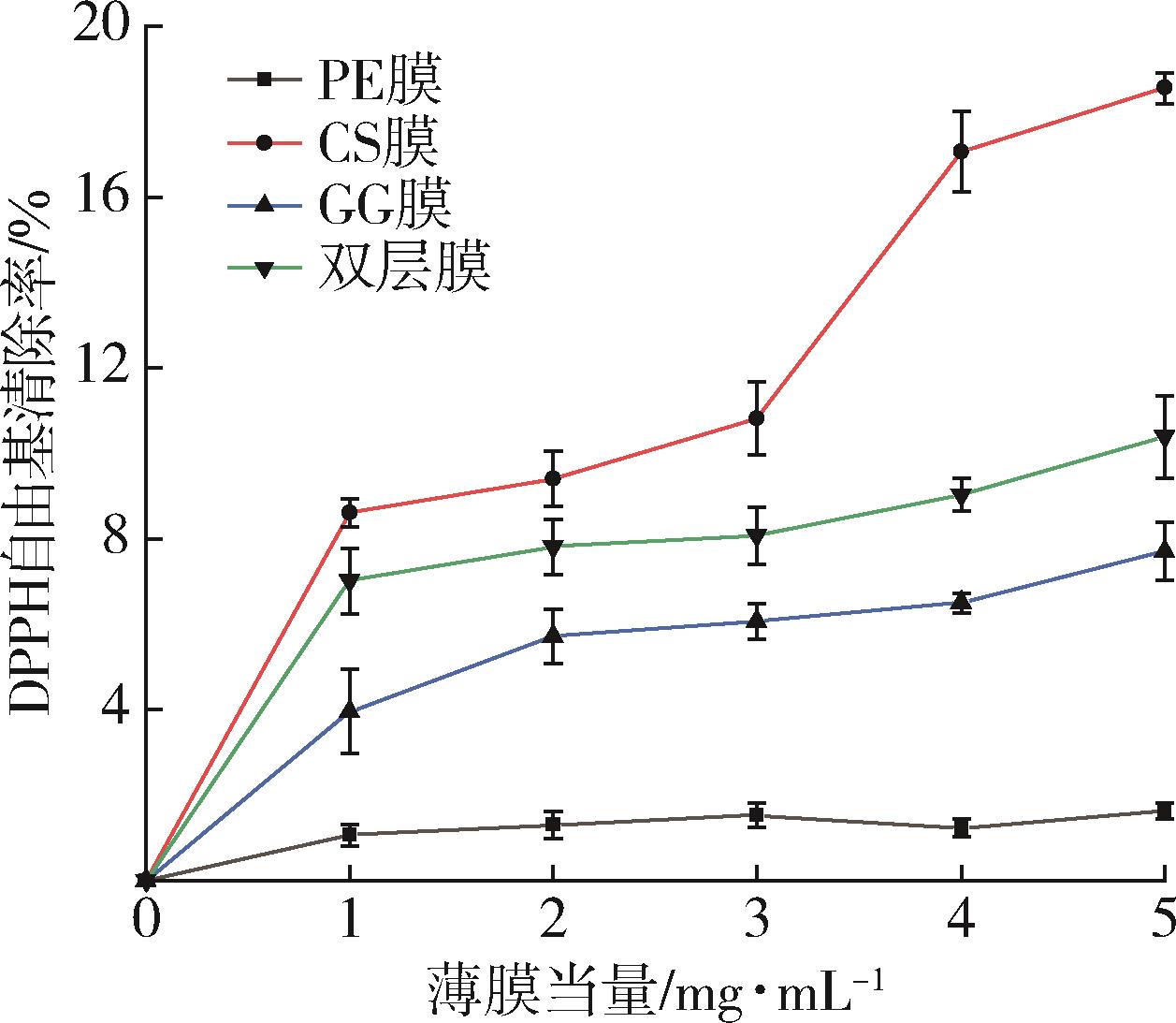

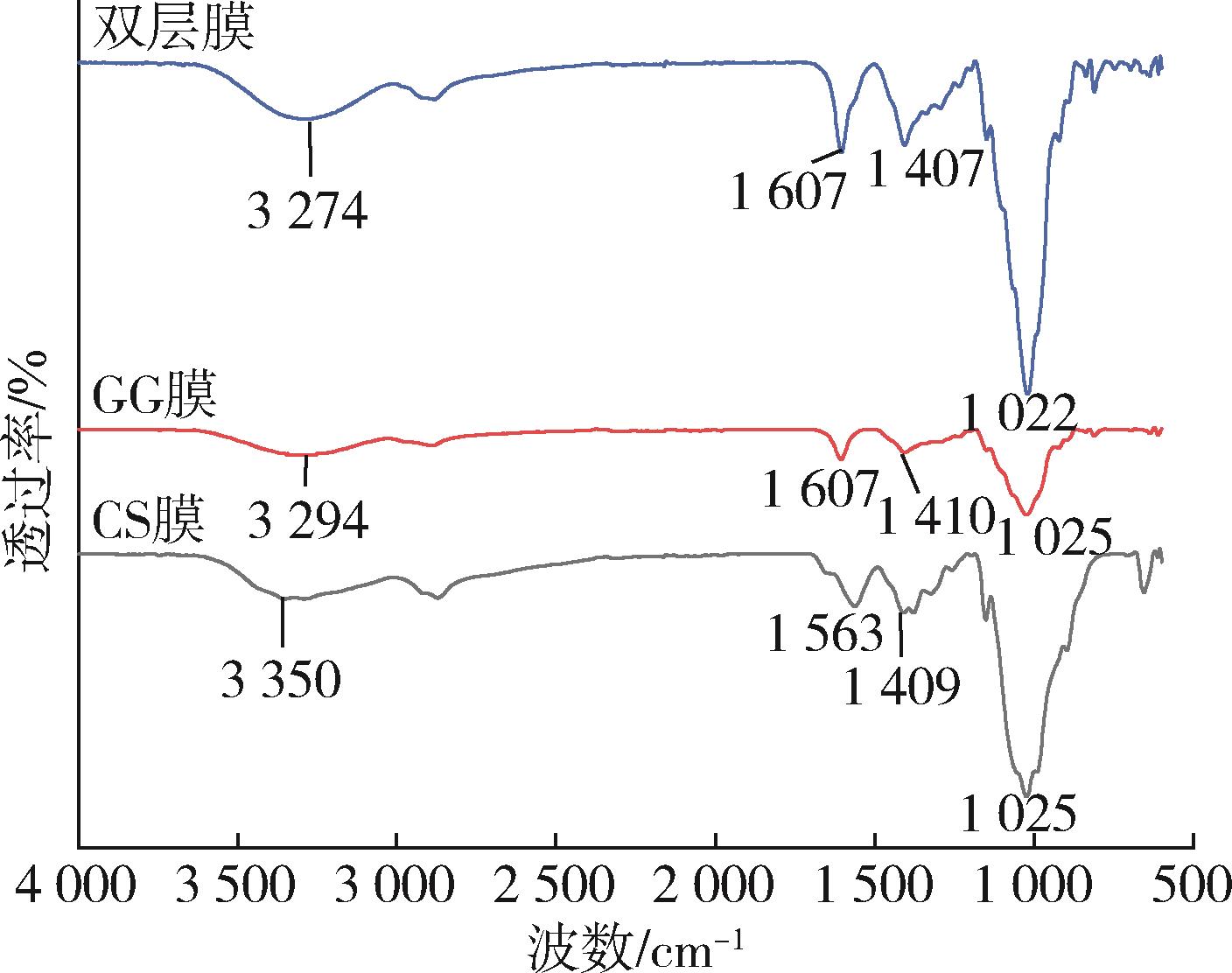

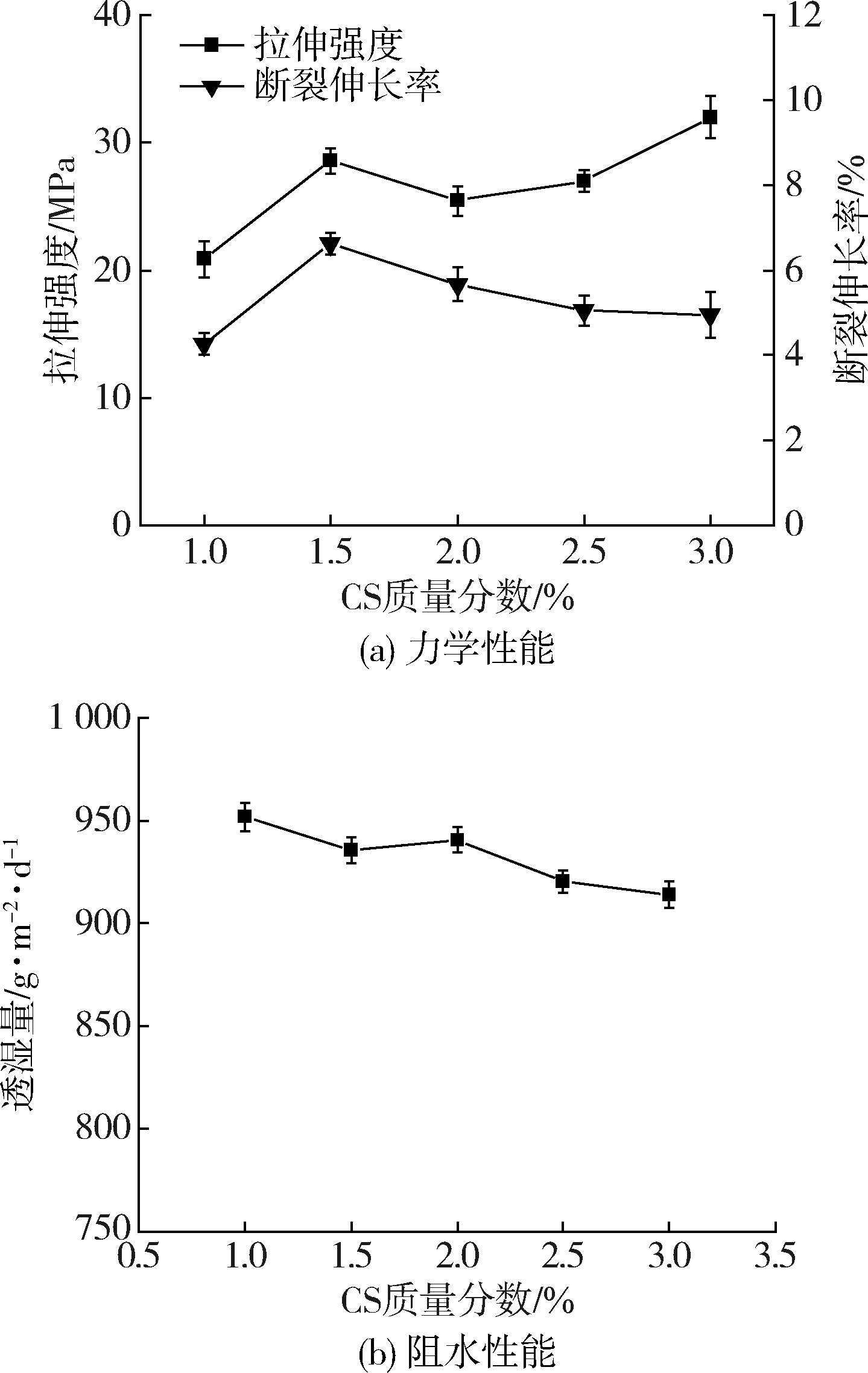

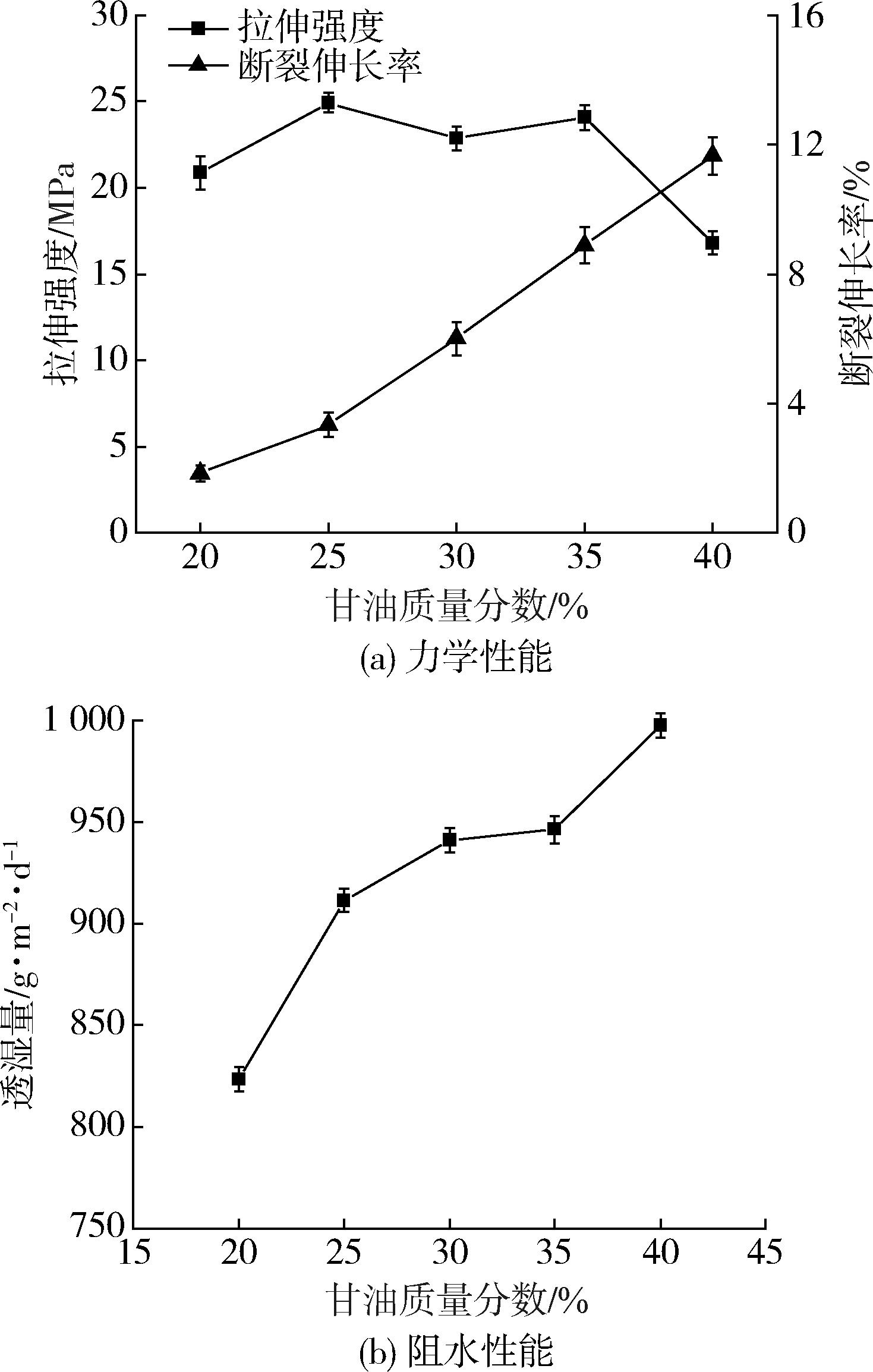

Chitosan/gellan gum bilayer films were prepared using a solution flow⁃casting method and a layer⁃by⁃layer self⁃assembly technology， their optimum preparation conditions were determined by single factor and response surface tests， and their microstructure， chemical structure， mechanical properties， optical properties， water resistance and oxidation resistance of the bilayer films were evaluated. The results indicated that the mass fractions of chitosan and gellan gum were determined to be 1.7 and 1.5 wt%， respectively， for the bilayer films. Moreover， the volume ratio of chitosan to gellan gum was 4/6， and the mass fraction of glycerol was 25 wt% in the bilayer films. Under these conditions， the bilayer films presented tensile strength of 38.83 MPa and moisture permeability of 750.76 g/（m²·d）. Compared to the single film， the bilayer films show a smooth surface and a compact cross section. Fourier⁃transform infrared spectroscopic results indicated that the bilayer films had good compatibility and their mechanical properties and water resistance were improved effectively compared to pure chitosan film and pure gellan gum film.

Key words: chitosan, gellan gum, bilayer film, layer?by?layer self?assembly, response surface optimization

CLC Number:

TQ320.72⁺1

YANG Xu, FANG Jian, QIN Min, YU Lei. Preparation process optimization and characterization of chitosan/gellan gum bilayer films[J]. China Plastics, 2022, 36(11): 14-23.

Figures/Tables 14

References 28

1	姚倩儒，陈历水，李慧，等. 冷鲜肉保鲜包装技术现状和发展趋势［J］. 包装工程， 2021， 42（9）： 194–200.
	YAO Q R， CHEN L S， LI H，et al. Current situation and development trend of packaging technology for chilled fresh meat［J］. Packaging Engineering， 2021， 42（9）： 194⁃200.
2	Yan J， Li M， Wang H， et al. Preparation and property studies of chitosan⁃PVA biodegradable antibacterial multilayer films doped with Cu₂O and nano⁃chitosan composites［J］. Food Control， 2021， 126： 108049.
3	Kumar S， Mukherjee A， Dutta J. Chitosan based nanocomposite films and coatings： emerging antimicrobial food packaging alternatives［J］. Trends in Food Science & Technology， 2020， 97： 196⁃209.
4	Azadbakht E， Maghsoudlou Y， Khomiri M， et al. Development and structural characterization of chitosan films containing eucalyptus globulus essential oil： potential as an antimicrobial carrier for packaging of sliced sausage［J］. Food Packaging and Shelf Life， 2018， 17： 65⁃72.
5	Zhang X， Liu D， Jin T Z， et al. Preparation and characteri⁃zation of gellan gum⁃chitosan polyelectrolyte complex films with the incorporation of thyme essential oil nanoemulsion［J］. Food Hydrocolloids， 2021， 114： 106570.
6	李昭勇，陈春梅，赵芸，等. 海藻酸钠⁃结冷胶复合膜的性能与应用研究［J］. 食品研究与开发，2021，42（1）：21⁃25.
	LI Z Y， CHEN C M， ZHAO Y， et al. The research of property and application of NaAlg⁃gellan blend films［J］. Food Research and Development，2021，42（1）：21⁃25.
7	李金星，沈春红，黎先发. 改性壳聚糖复合膜的制备及优化［J］. 食品工业科技， 2021， 42（8）： 144⁃151.
	LI J X， SHEN C H， LI X F. Preparation and optimization of modified chitosan composite film［J］. Science and Technology of Food Industry， 2021， 42（8）： 144-151.
8	Basu S， Plucinski A， Catchmark J M. Sustainable barrier materials based on polysaccharide polyelectrolyte complexes［J］. Green Chemistry， 2017， 19（17）： 4 080⁃4 092.
9	程珊，王稳航，滕安国，等. 羧甲基纤维素强化胶原纤维膜的制备及其性能分析［J］. 食品科学， 2019， 40（3）： 194⁃201.
	CHENG S， WANG W H， TENG A G， et al. Preparation and property analysis of carboxymethyl cellulosereinforced collagen fiber film［J］. Food Science， 2019， 40（3）： 194⁃201.
10	马骏，苏冬云，褚岩，等. 层层自组装石墨烯/聚苯胺纳米复合电极［J］. 电源技术， 2022， 46（1）： 41⁃43.
	MA J， SU D Y， CHU Y，et al. Layer⁃by⁃layer self⁃assembled graphene/polyaniline nanocomposite electrode［J］. Chinese Journal of Power Sources， 2022， 46（1）： 41–43.
11	张仲达，杨文芳. 层层自组装技术的研究进展及应用情况［J］. 材料导报， 2017， 31（5）： 40⁃45.
	ZHANG Z D， YANG W F. Research progress and application of layer⁃by⁃layer self⁃assembly technology［J］. Materials Review， 2017， 31（5）： 40⁃45.
12	Li G， Si Z， Yang S， et al. Fast layer⁃by⁃layer assembly of PDMS for boosting the gas separation of P84 membranes［J］. Chemical Engineering Science， 2022， 253： 117588.
13	蒋雷，李延报，姚松，等. 作为药物载体的壳聚糖/氧化石墨烯中空微胶囊的制备［J］. 功能材料， 2015， 46（16）： 16 119⁃16 124.
	JIANG L， LI Y B， YAO S， et al. Synthesis of chitosan/graphene oxide microcapsules as drug carriers［J］. Journal of Functional Materials， 2015， 46（16）： 16 119⁃16 124.
14	Tavassoli M， Sani M A， Khezerlou A， et al. Multifunctional nanocomposite active packaging materials： immobilization of quercetin， lactoferrin， and chitosan nanofiber particles in gelatin films［J］. Food Hydrocolloids， 2021， 118： 106747.
15	Wang Y， Zhang J， Zhang L. An active and pH⁃responsive film developed by sodium carboxymethyl cellulose/polyvinyl alcohol doped with rose anthocyanin extracts［J］. Food Chemistry， 2022， 373： 131367.
16	Sun J， Jiang H， Wu H， et al. Multifunctional bionanocomposite films based on konjac glucomannan/chitosan with nano⁃zno and mulberry anthocyanin extract for active food packaging［J］. Food Hydrocolloids， 2020， 107： 105942.
17	Wang X， Yong H， Gao L， et al. Preparation and characterization of antioxidant and pH⁃sensitive films based on chitosan and black soybean seed coat extract［J］. Food Hydrocolloids， 2019， 89： 56⁃66.
18	李梦琦，汪东风，高翔，等. 结冷胶琼胶可食性复合膜的研究［J］. 食品工业科技， 2012， 33（14）：319⁃322， 359.
	LI M Q， WANG D F， GAO X，et al. Study on the edible composite films of gellan gum and agar［J］. Science and Technology of Food Industry， 2012， 33（14）：319⁃322，359.
19	Richardson J J， Bjoernmalm M， Caruso F. Technology⁃driven layer⁃by⁃layer assembly of nanofilms［J］. Science， 2015， 348（6 233）： 2491.
20	李京缦，李研，熊睿婧，等. 含有桑葚花青素和纳米二氧化钛的壳聚糖/羟乙基纤维素双层膜的3D打印制备及研究［J］. 塑料工业， 2021， 49（11）： 55⁃59，69.
	LI J M， LI Y， XIONG R J，et al. Chitosan/hydroxyethyl cellulose containing mulberry anthocyanin and nano titanium dioxide preparation and research of two⁃layer film by 3D prin⁃ting［J］. China Plastics Industry， 2021， 49（11）： 55⁃59，69.
21	Ferreira A， Torres C， Freitas F，et al. Development and characterization of bilayer films of fucopol and chitosan［J］. Carbohydrate Polymers， 2016： 8.
22	Zhou N， Wang L， You P， et al. Preparation of pH⁃sensitive food packaging film based on konjac glucomannan and hydroxypropyl methyl cellulose incorporated with mulberry extract［J］. International Journal of Biological Macromolecules， 2021， 172： 515⁃523.
23	Hosseini S F， Rezaei M， Zandi M， et al. Development of bioactive fish gelatin/chitosan nanoparticles composite films with antimicrobial properties［J］. Food Chemistry， 2016， 194： 1 266⁃1 274.
24	彭林. 基于非共价、共价双交联策略的明胶膜性能改善及其机制［D］. 重庆：西南大学， 2021.
25	Liu H， Adhikari R， Guo Q， et al. Preparation and characterization of glycerol plasticized （high⁃amylose） starch⁃chitosan films［J］. Journal of Food Engineering， 2013， 116（2）： 588⁃597.
26	陈凤霞，曹军，刘玉梅. 啤酒花浸膏对壳聚糖/聚乙烯双层膜的性能影响及释放行为［J］. 食品科学， 2021， 42（3）： 219⁃226.
	CHEN F X， CAO J， LIU Y M. Effect of hops extract on the properties and release behavior of chitosan/polyethyle⁃ne bilayer film［J］. Food Science， 2021， 42（3）： 219⁃226.
27	Jiang Y. Antimicrobial， antioxidant and physical properties of chitosan film containing Akebia trifoliata （Thunb.） Koidz. peel extract/montmorillonite and its application［J］. Food Chemistry， 2021： 10.
28	刘志辉，邱添源，杜留熠，等. 海藻酸壳聚糖可塑性支架材料的制备及表征［J］. 高等学校化学学报， 2018， 39（5）： 1 105⁃1 112.
	LIU Z H， QIU T Y， DU L Y， et al. Preparation and characterization of chitosan alginate plastic scaffolds［J］. Chemical Journal of Chinese Universities， 2018， 39（5）： 1 105⁃1 112.

水平	因素
水平	X₁/%	X₂/%	X₃/%
-1	1.50	1.00	25
0	1.75	1.25	30
1	2.00	1.50	35

水平	因素
水平	X₁/%	X₂/%	X₃/%
-1	1.50	1.00	25
0	1.75	1.25	30
1	2.00	1.50	35

试验编号	X₁/%	X₂/%	X₃/%	Y₁/MPa	Y₂/g·m^-2·d^-1
1	1.75	1.25	30	35.85	814.54
2	1.75	1.5	25	38.46	776.05
3	1.50	1.00	30	37.61	833.77
4	1.50	1.25	25	35.56	798.10
5	2.00	1.25	35	28.10	862.83
6	1.75	1.50	35	33.02	762.62
7	1.50	1.5	30	37.69	795.83
8	1.75	1.25	30	35.00	810.18
9	1.75	1.25	30	35.19	819.05
10	1.75	1.25	30	35.20	809.05
11	2.00	1.50	30	35.20	844.72
12	1.75	1.00	25	36.10	773.35
13	2.00	1.00	30	32.78	866.42
14	2.00	1.25	25	39.19	840.18
15	1.50	1.25	35	38.38	830.76
16	1.75	1.25	30	36.06	799.61
17	1.75	1.00	35	33.35	828.49

试验编号	X₁/%	X₂/%	X₃/%	Y₁/MPa	Y₂/g·m^-2·d^-1
1	1.75	1.25	30	35.85	814.54
2	1.75	1.5	25	38.46	776.05
3	1.50	1.00	30	37.61	833.77
4	1.50	1.25	25	35.56	798.10
5	2.00	1.25	35	28.10	862.83
6	1.75	1.50	35	33.02	762.62
7	1.50	1.5	30	37.69	795.83
8	1.75	1.25	30	35.00	810.18
9	1.75	1.25	30	35.19	819.05
10	1.75	1.25	30	35.20	809.05
11	2.00	1.50	30	35.20	844.72
12	1.75	1.00	25	36.10	773.35
13	2.00	1.00	30	32.78	866.42
14	2.00	1.25	25	39.19	840.18
15	1.50	1.25	35	38.38	830.76
16	1.75	1.25	30	36.06	799.61
17	1.75	1.00	35	33.35	828.49

来源	拉伸强度					透湿量
来源	平方和	自由度	均方	F值	P值^a	平方和	自由度	均方	F值	P值
模型	113.22	9	12.58	93.37	<0.000 1	13 944.12	9	1 549.35	44.87	<0.000 1
X₁	24.43	1	24.43	181.31	<0.000 1	3 029.92	1	3 029.92	87.74	<0.000 1
X₂	2.57	1	2.57	19.05	0.003 3	1 885.29	1	1 885.29	54.60	0.000 2
X₃	33.87	1	33.87	251.41	<0.000 1	1 176.61	1	1 176.61	34.07	0.000 6
X₁X₂	1.37	1	1.37	10.18	0.015 3	65.93	1	65.93	1.91	0.209 5
X₁X₃	48.34	1	48.34	358.79	<0.000 1	25.05	1	25.05	0.73	0.422 6
X₂X₃	1.82	1	1.82	13.49	0.007 9	1 175.46	1	1 175.46	34.04	0.000 6
X₁²	0.202 8	1	0.202 8	1.50	0.259 6	5 538.85	1	5 538.85	160.40	<0.000 1
X₂²	0.084 8	1	0.084 8	0.62	0.453 5	563.69	1	563.69	16.32	0.004 9
X₃²	0.573 5	1	0.573 5	4.26	0.078 0	800.46	1	800.46	23.18	0.001 9
残差	0.943 2	7	0.134 7	—	—	241.72	7	34.53	—	—
失拟项	0.085 7	3	0.028 6	0.133 3	0.935 2	31.50	3	10.50	0.199 8	0.891 6
纯误差	0.857 5	4	0.214 4	—	—	210.22	4	52.56	—	—
总离差	114.17	16	—	—	—	14 185.85	16	—	—	—
变化系数	1.04					0.720 5
决定系数	0.991 7					0.983 0
矫正决定系数	0.981 1					0.961 1
精密度	39.315 4					22.448 7
