Effect of modified waste PET pellets on performance of asphalt and its mixture

doi:10.19491/j.issn.1001-9278.2025.09.017

Abstract

Abstract:

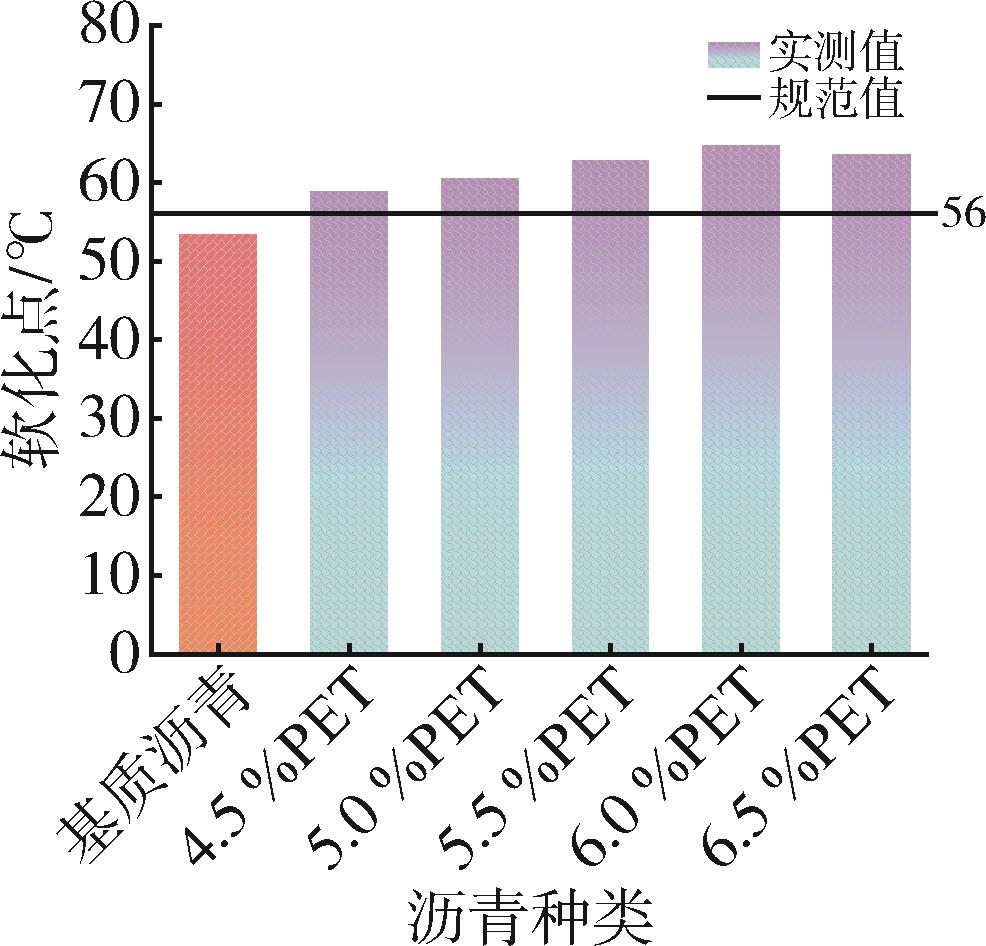

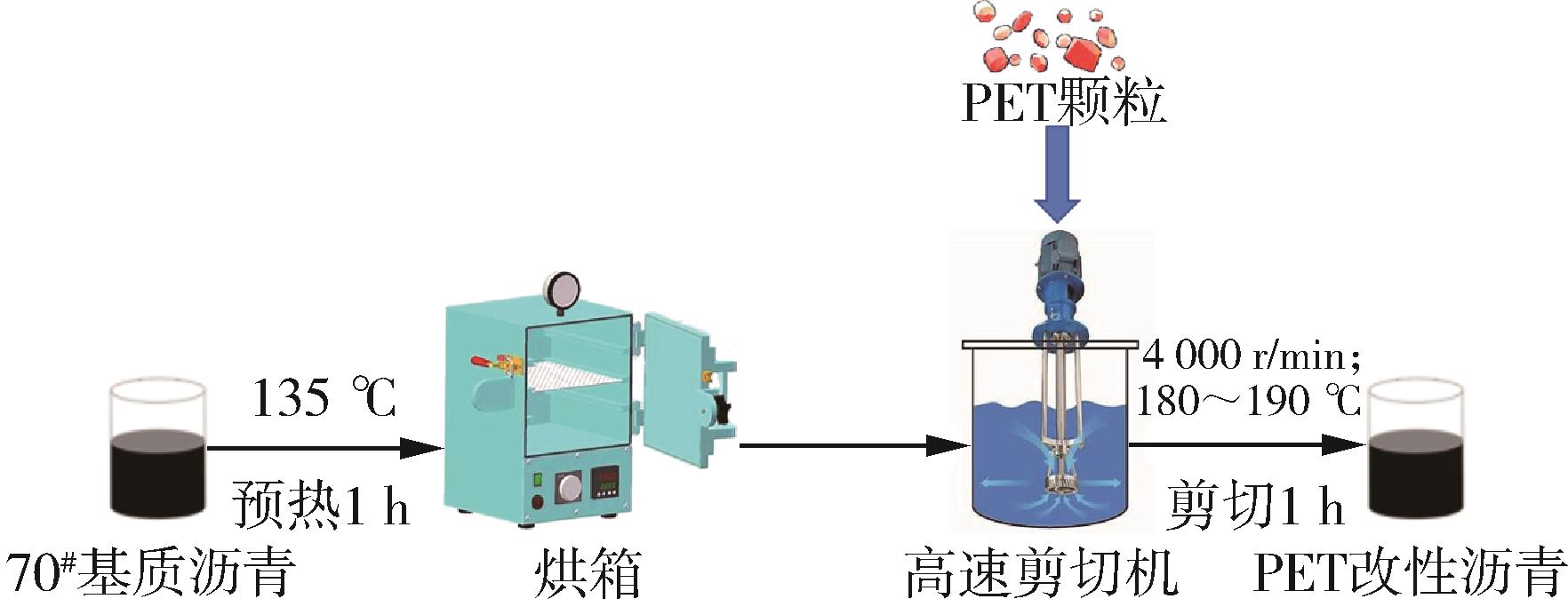

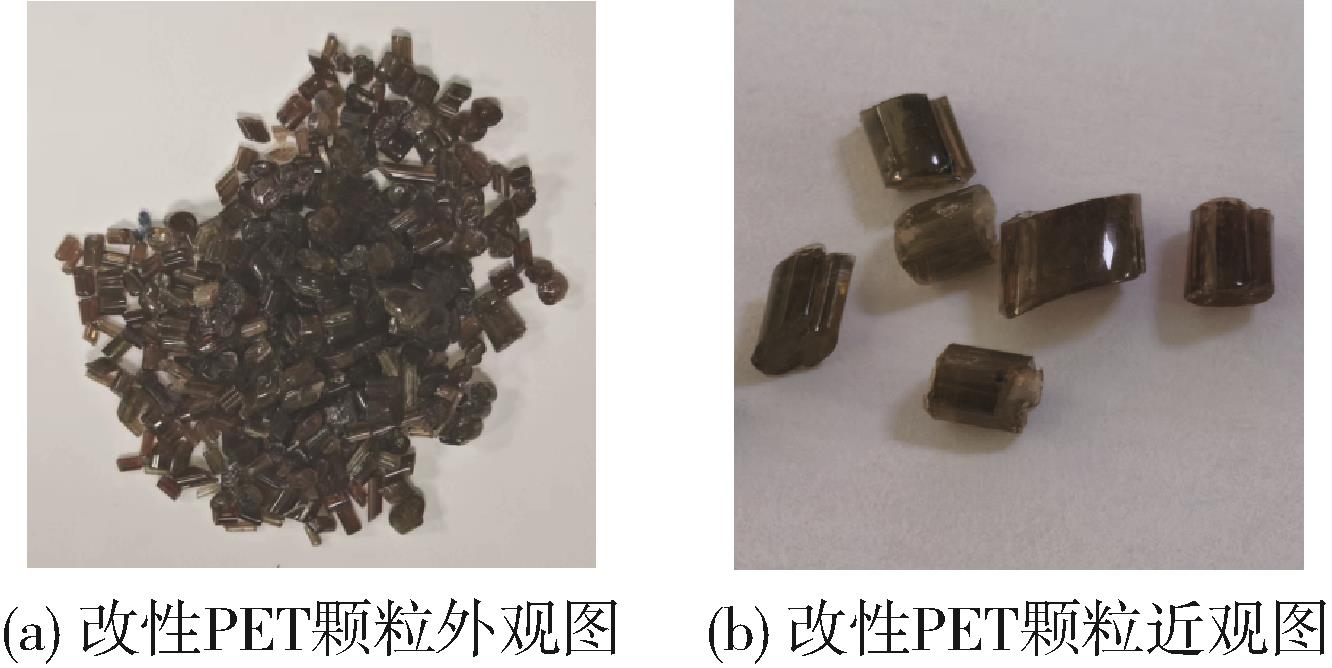

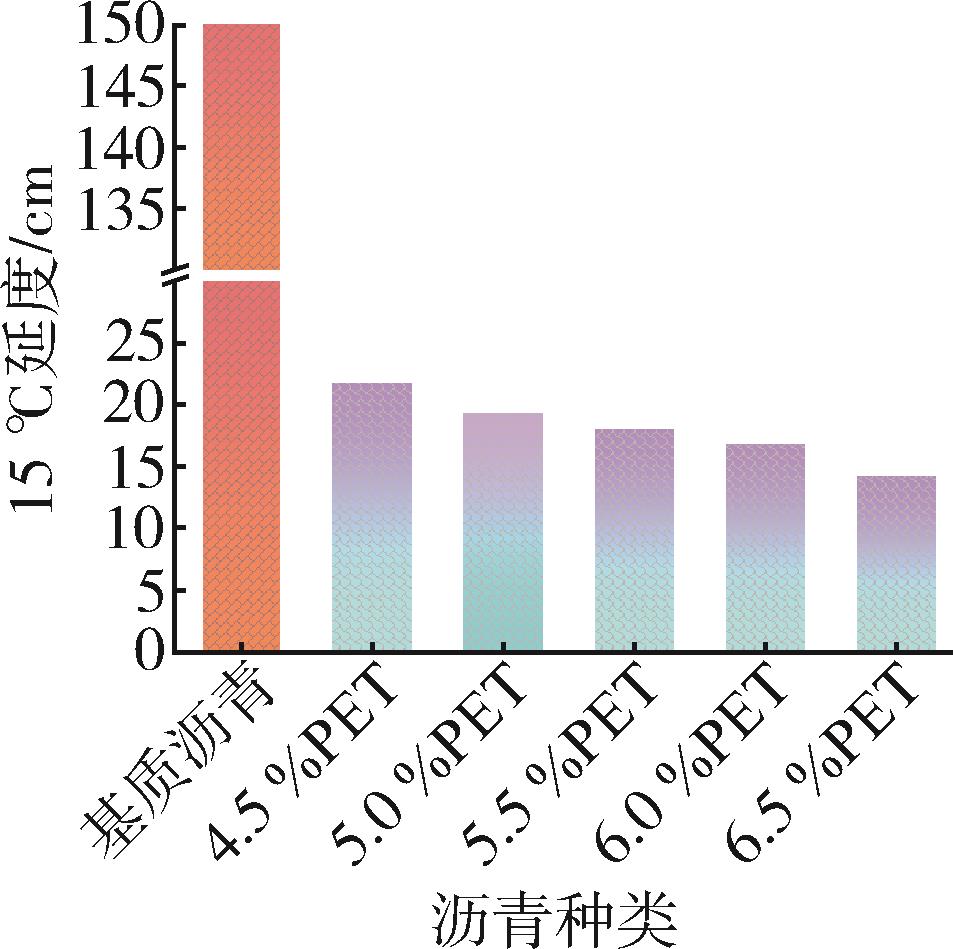

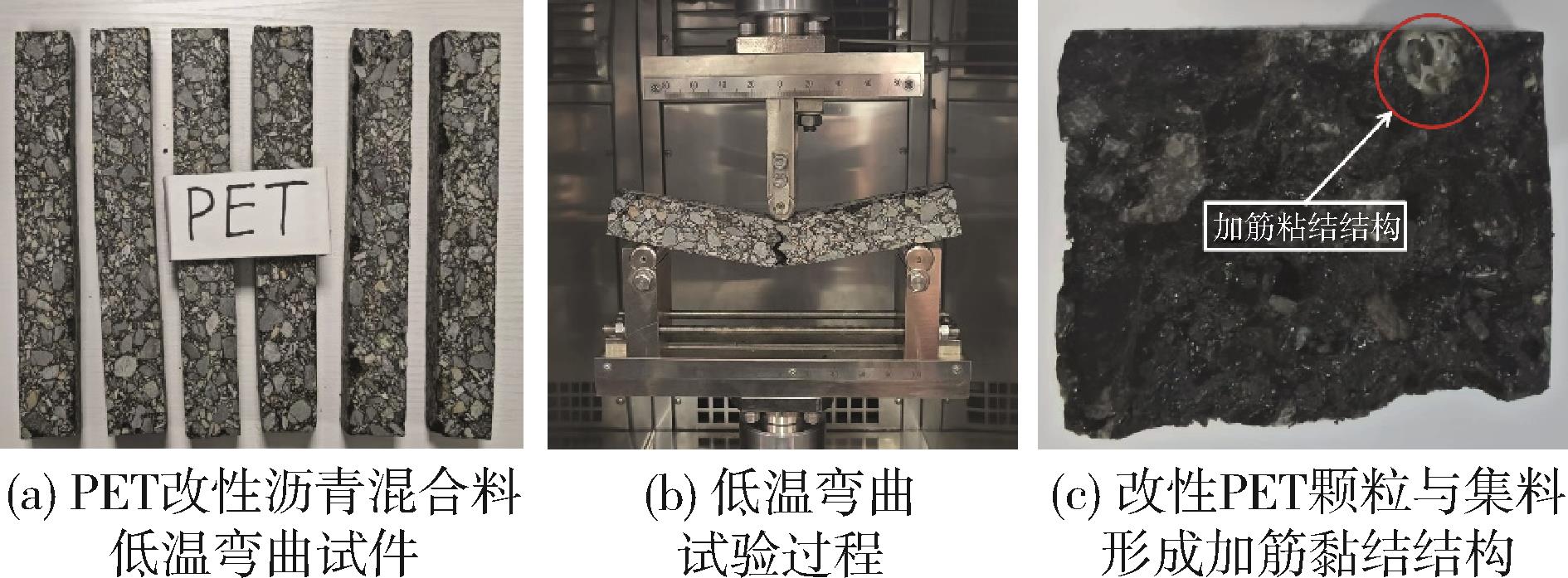

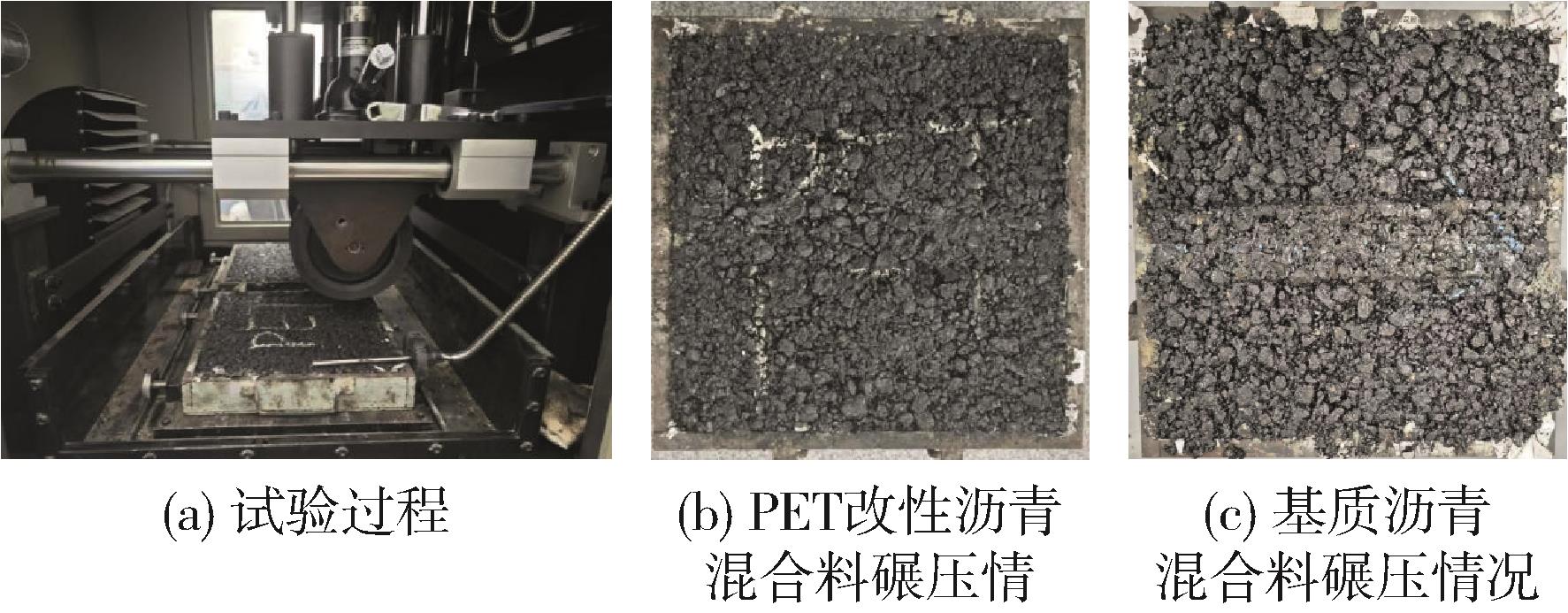

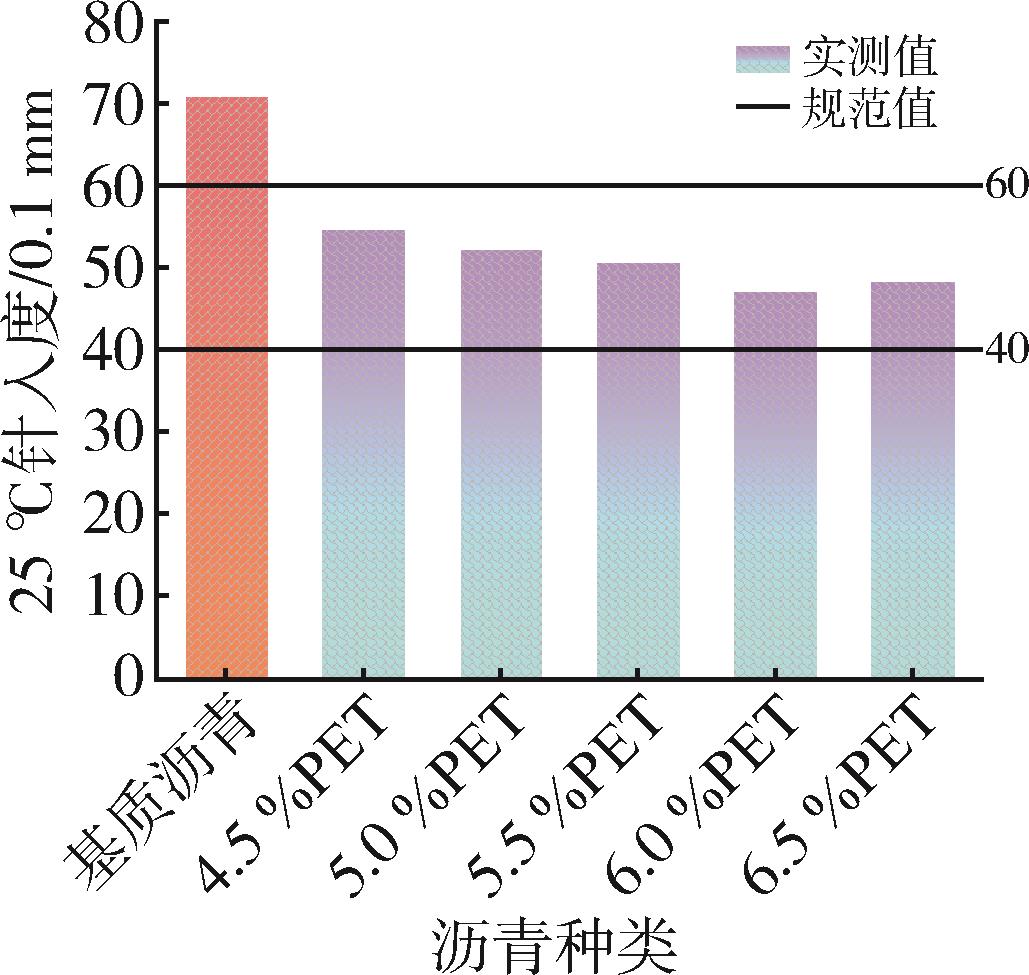

This study investigated the application of modified waste polyethylene terephthalate （PET） pellets as an asphalt modifier for road construction. PET⁃modified asphalt was prepared with varying modifier contents （4.5 %~6.5 % by mass of base asphalt） and systematically evaluated. Comprehensive testing identified 6.0 % PET content as the optimal modifier content， demonstrating significant performance improvements： a 33.3 % reduction in penetration degree， 21.1 % increase in softening point， and decreased ductility compared to base asphalt. Subsequent mixture evaluation through rutting tests， low⁃temperature bending tests， water immersion Marshall tests， and freeze⁃thaw splitting tests revealed enhanced performance characteristics. The modified mixture exhibited 151.1 % greater dynamic stability， along with 5.6 % and 3.0 % improvements in residual stability ratio and freeze⁃thaw splitting strength ratio， respectively. While low⁃temperature crack resistance decreased marginally （5.3 % reduction in flexural tensile strength and 6.7 % in strain）， the results indicated that PET modification substantially improved high⁃temperature stability and water resistance of asphalt mixtures. This study validates the technical feasibility of using waste PET in road engineering while providing an effective recycling solution for plastic waste， contributing to sustainable infrastructure development.

Key words: polyethylene terephthalate, modified asphalt, asphalt mixture, high temperature stability, low temperature crack resistance, water stability

CLC Number:

TQ321.3

YANG Fan, HU Yihong, YANG Fayong, HU Bin, JING Hongjun, LI Haibin. Effect of modified waste PET pellets on performance of asphalt and its mixture[J]. China Plastics, 2025, 39(9): 108-114.

Figures/Tables 16

References 20

[1]	马占峰，姜宛君. 中国塑料加工工业（2020）［J］. 中国塑料， 2021， 35（05）： 119⁃125.
	MA Z F， JIANG W J. China Plastics Industry （2020）［J］. China Plastics， 2021， 35（05）： 119⁃125.
[2]	李琳. 生活废塑料改性沥青的制备参数及性能研究［D］. 武汉工程大学， 2023.
[3]	张文才，郝晓刚，李萍，等. 聚乙烯接枝马来酸酐含量对废旧聚乙烯改性沥青性能的影响［J］. 中国塑料， 2022， 36（06）： 24⁃31.
	ZHANG W C， HAO X G， LI P， et al. Effect of maleic⁃anhydride⁃grafted polyethylene content on performance of recycled polyethylene⁃modified asphalt［J］. China Plastics， 2022， 36（06）： 24⁃31.
[4]	张文才，郝晓刚，裴强，等. 废弃聚乙烯/废弃聚丙烯共混物功能化改性沥青混合料性能研究［J］. 中国塑料， 2023， 37（05）： 40⁃47.
	ZHANG W C， HAO X G， PEI Q， et al. Study on properties of asphalt functionally modified with waste polyethylene/waste polypropylene blends［J］. China Plastics， 2023， 37（05）： 40⁃47.
[5]	TEMITOPE A A. 高温地区废塑料改性沥青性能评价及机理分析［D］， 2021.
[6]	陈国夫. 基于氨解法制备的废弃PET添加剂对再生骨料沥青混合料性能影响研究［D］. 武汉工程大学， 2023.
[7]	HAIBIN L， LICHANG Z， JIANMEI S， et al. Analysis of the influence of production method， plastic content on the basic performance of waste plastic modified asphalt［J］. Polymers， 2022， 14（20）： 4 350.
[8]	HAIBIN L， GONGXIN H， LICHANG Z， et al. Effect of different waste plastic modifiers on conventional asphalt performance： optimal preparation parameters determination and mechanism analysis［J］. Environmental science and pollution research international， 2023， 30（38）： 89910⁃26.
[9]	李玉环. 废旧塑料改性沥青的研究［D］. 中国石油大学， 2010.
[10]	AHMADINIA E， ZARGAR M， KARIM M R， et al. Performance evaluation of utilization of waste Polyethylene Terephthalate （PET） in stone mastic asphalt［J］. Construction and Building Materials， 2012， 36（Nov）： 984⁃989.
[11]	ABUADDOUS M， TAAMNEH M M， RABAB'AH S R. The potential use of recycled polyethylene terephthalate （RPET） plastic waste in asphalt binder［J］. International Journal of Pavement Research and Technology， 2021， 14（Nov）： 579⁃587.
[12]	MOGHADDAM T B， SOLTANI M， KARIM M R. Evaluation of permanent deformation characteristics of unmodified and Polyethylene Terephthalate modified asphalt mixtures using dynamic creep test［J］. Materials and Design， 2014， 53： 317⁃324.
[13]	交通运输部公路科学研究院. ，公路工程集料试验规程［S］. 北京：人民交通出版社， 2005.
[14]	DUARTE G M， FAXINA A L. Asphalt concrete mixtures modified with polymeric waste by the wet and dry processes： A literature review［J］. Construction and Building Materials， 2021，312（Dec.20）：125408.1⁃125408.20.
[15]	Haider， Safeer， Hafeez Imran， and Ullah Rafi. Sustainable use of waste plastic modifiers to strengthen the adhesion properties of asphalt mixtures［J］. Construction and Building Materials， 2020， 235（Feb.28）： 117496.1⁃117496.15.
[16]	徐宁. 湿法和干法SBS改性沥青混合料路用性能及改性机理对比研究［D］. 长安大学， 2019.
[17]	赵栩龙. 干拌直投式橡塑复合改性沥青混合料路用性能及机理研究［D］. 长安大学， 2021.
[18]	郑军. 干法SBS改性沥青在国道312线的应用研究［J］. 运输经理世界， 2020（10）： 99⁃100.
	ZHENG J. Application of dry SBS modified asphalt in national highway 312［J］. Transport Business China， 2020（10）： 99⁃100.
[19]	交通运输部公路科学研究院. ，公路工程沥青及沥青混合料试验规程［S］. 北京：人民交通出版社， 2011.
[20]	交通运输部公路科学研究院. ，公路沥青路面施工技术规范［S］. 北京：人民交通出版社， 2004.

项目	技术要求	试验结果	试验方法
针入度（25 ℃，5 s，100 g）/0.1 mm	60~80	70.6	T 0604—2011
软化点（环球法）/℃	≥46	53.5	T 0606—2011
延度（10 ℃）/cm	≥20	34	T 0605—2011
延度（15 ℃）/cm	≥100	>100	T 0605—2011
密度/g·cm^-3	-	1.023	T 0603—2011
溶解度/%	≥99.5	99.97	T 0607—2011
动力黏度（60 ℃）/Pa·s	≥180	224.6	T 0620—2000
闪点/℃	≥260	306.3	T 0611—2011
与粗集料的黏附性	≥4级	4级	T 0616—1993

项目	技术要求	试验结果	试验方法
针入度（25 ℃，5 s，100 g）/0.1 mm	60~80	70.6	T 0604—2011
软化点（环球法）/℃	≥46	53.5	T 0606—2011
延度（10 ℃）/cm	≥20	34	T 0605—2011
延度（15 ℃）/cm	≥100	>100	T 0605—2011
密度/g·cm^-3	-	1.023	T 0603—2011
溶解度/%	≥99.5	99.97	T 0607—2011
动力黏度（60 ℃）/Pa·s	≥180	224.6	T 0620—2000
闪点/℃	≥260	306.3	T 0611—2011
与粗集料的黏附性	≥4级	4级	T 0616—1993

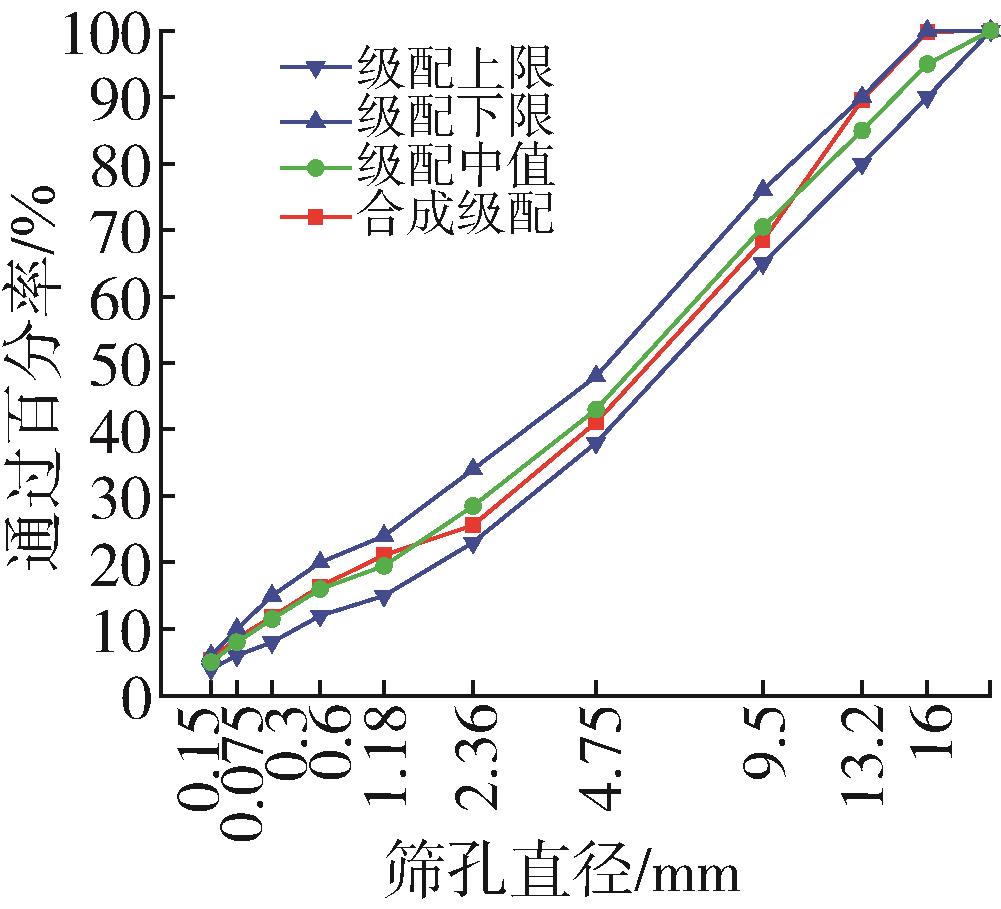

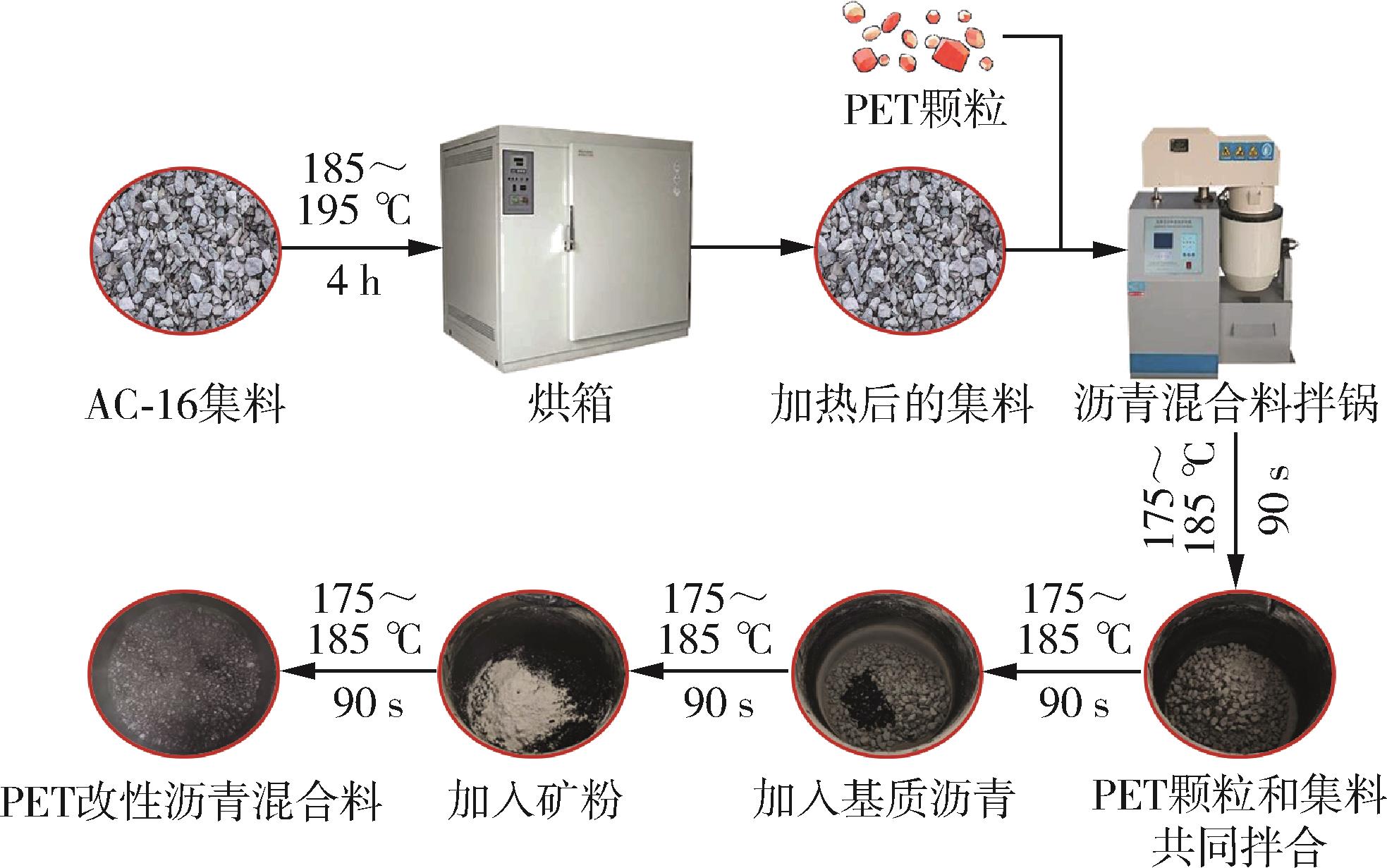

材料名称	配合比/%	通过以下筛孔（mm）的质量百分率/%
材料名称	配合比/%	19	16	13.2	9.5	4.75	2.36	1.18	0.6	0.3	0.15	0.075
11⁃16碎石	28	100.0	99.3	67.3	13.2	2.3	1.3	1.3	1.3	1.3	1.3	1.3
6⁃11碎石	24	100.0	100.0	95.1	70.2	6.5	1.5	1.5	1.5	1.5	1.5	1.5
4⁃6碎石	17	100.0	100.0	99.7	99.4	47.5	7.3	5.8	4.8	4.1	1.3	2.4
0⁃4机制砂	28	100.0	100.0	100.0	100.0	99.3	73.8	58.4	42.2	26.4	17.4	7.1
矿粉	3	100.0	100.0	100.0	100.0	100.0	100.0	100.0	100.0	99.2	93.7	77.6
合成级配		100.0	99.8	89.6	68.4	41.1	25.6	21.1	16.4	11.8	8.6	5.4
中值		100.0	95.0	85.0	70.5	43.0	28.5	19.5	16.0	11.5	8.0	5.0
级配上限		100.0	90.0	80.0	65.0	38.0	23.0	15.0	12.0	8.0	6.0	4.0
级配下限		100.0	100.0	90.0	76.0	48.0	34.0	24.0	20.0	15.0	10.0	6.0

材料名称	配合比/%	通过以下筛孔（mm）的质量百分率/%
材料名称	配合比/%	19	16	13.2	9.5	4.75	2.36	1.18	0.6	0.3	0.15	0.075
11⁃16碎石	28	100.0	99.3	67.3	13.2	2.3	1.3	1.3	1.3	1.3	1.3	1.3
6⁃11碎石	24	100.0	100.0	95.1	70.2	6.5	1.5	1.5	1.5	1.5	1.5	1.5
4⁃6碎石	17	100.0	100.0	99.7	99.4	47.5	7.3	5.8	4.8	4.1	1.3	2.4
0⁃4机制砂	28	100.0	100.0	100.0	100.0	99.3	73.8	58.4	42.2	26.4	17.4	7.1
矿粉	3	100.0	100.0	100.0	100.0	100.0	100.0	100.0	100.0	99.2	93.7	77.6
合成级配		100.0	99.8	89.6	68.4	41.1	25.6	21.1	16.4	11.8	8.6	5.4
中值		100.0	95.0	85.0	70.5	43.0	28.5	19.5	16.0	11.5	8.0	5.0
级配上限		100.0	90.0	80.0	65.0	38.0	23.0	15.0	12.0	8.0	6.0	4.0
级配下限		100.0	100.0	90.0	76.0	48.0	34.0	24.0	20.0	15.0	10.0	6.0

混合料类型	浸水30 min后的稳定度/kN	浸水48 h后的稳定度/kN	残留稳定度比/%	残留稳定度比规范要求/%
PET（6%）改性沥青混合料	13.82	12.76	92.3	≥85
基质沥青混合料	10.14	8.79	86.7	≥80
