短切碳纤维对聚苯腈/碳纤维复合材料性能的影响

doi:10.19491/j.issn.1001-9278.2023.02.005

中国塑料 ›› 2023, Vol. 37 ›› Issue (2): 31-37.DOI: 10.19491/j.issn.1001-9278.2023.02.005

短切碳纤维对聚苯腈/碳纤维复合材料性能的影响

董竞辉, 桑晓明, 陈祯, 尹伟浩, 姜骞, 陈兴刚()

华北理工大学材料科学与工程学院，河北省无机非金属材料重点实验室，唐山市功能高分子材料重点实验室，河北唐山 063210

收稿日期:2022-11-07 出版日期:2023-02-26 发布日期:2023-02-22
通讯作者: 陈兴刚（1985—），男，讲师，从事聚合物复合材料研究，chenxinggang000@126.com
E-mail:chenxinggang000@126.com
基金资助:
河北省自然科学基金项目(E2019209514);河北省高等学校科学技术研究项目(QN2020228)

Effect of short⁃cut carbon fibers on performance of phthalonitrile/carbon fiber composites

DONG Jinghui, SANG Xiaoming, CHEN Zhen, YIN Weihao, JIANG Qian, CHEN Xinggang()

Key Laboratory of Functional Polymer Materials of Tangshan City，Key Laboratory of Inorganic Nonmetallic Materials of Hebei Province，School of Materials Science and Engineering，Tangshan 063210，China

Received:2022-11-07 Online:2023-02-26 Published:2023-02-22
Contact: CHEN Xinggang E-mail:chenxinggang000@126.com

摘要/Abstract

摘要：

利用碳纤维（CF）增强聚苯腈（PN）树脂制备一系列PN/CF复合材料，利用万能试验机和动态热机械分析仪（DMA），研究短CF含量、长度与偶联剂种类对PN树脂力学性能的影响。结果表明，采用苯基三乙氧基硅烷作为偶联剂时力学性能和热稳定性达到最佳水平，相较于未经偶联剂改性PN/CF复合材料的储能模量提高了22.2 %，热失重5 %温度（T_{d5 %}）提高了33.1 %；随着CF掺杂量的增加，材料力学性能呈现先增大后减小趋势，在0.3 %（质量分数，下同）时获得了最优异力学性能，相较于PN树脂，其弯曲强度提高了38.4 %，弯曲模量提升了97.7%；CF长度为6 mm时材料的弯曲强度和储能模量优于CF长度为3 mm时的材料。

关键词: 聚苯腈, 碳纤维, 复合材料, 动态力学性能, 力学性能

Abstract:

A series of phthalonitrile/carbon fiber composites were prepared using short⁃cut carbon fibers as a reinforcement agent， and the effects of the content and length of short⁃cut carbon fibers and the type of coupling agent on the mechanical properties of the composites were investigated using a universal testing machine and a dynamic thermomechanical analyzer. The results indicated that the composites obtained optimal mechanical properties and thermal stability when phenyltriethoxysilane was used as a coupling agent. Compared to the composites without a coupling agent， the composites modified with phenyltriethoxysilane exhibited an increase in the energy storage modulus by 22.2 % and in the characteristic temperature at a 5 wt% weight loss by 33.1 %. With an increase in the addition amount of carbon fibers， the mechanical properties of the composites showed an increasing trend at first and then tended to decrease. The composites obtain optimal mechanical properties at a carbon⁃fiber loading of 0.3 wt%. Compared to pure phthalonitrile resin， the composites achieved an increase in bending strength by 38.4 % and in bending modulus by 97.7 %. The composites exhibited higher bending strength and a higher energy⁃storage modulus at a carbon⁃fiber length of 6 mm than those at a fiber length of 3 mm.

Key words: phthalonitrile, carbon fiber, composite, dynamic mechanical property, mechanical property

中图分类号:

TQ325

董竞辉, 桑晓明, 陈祯, 尹伟浩, 姜骞, 陈兴刚. 短切碳纤维对聚苯腈/碳纤维复合材料性能的影响[J]. 中国塑料, 2023, 37(2): 31-37.

DONG Jinghui, SANG Xiaoming, CHEN Zhen, YIN Weihao, JIANG Qian, CHEN Xinggang. Effect of short⁃cut carbon fibers on performance of phthalonitrile/carbon fiber composites[J]. China Plastics, 2023, 37(2): 31-37.

图/表 10

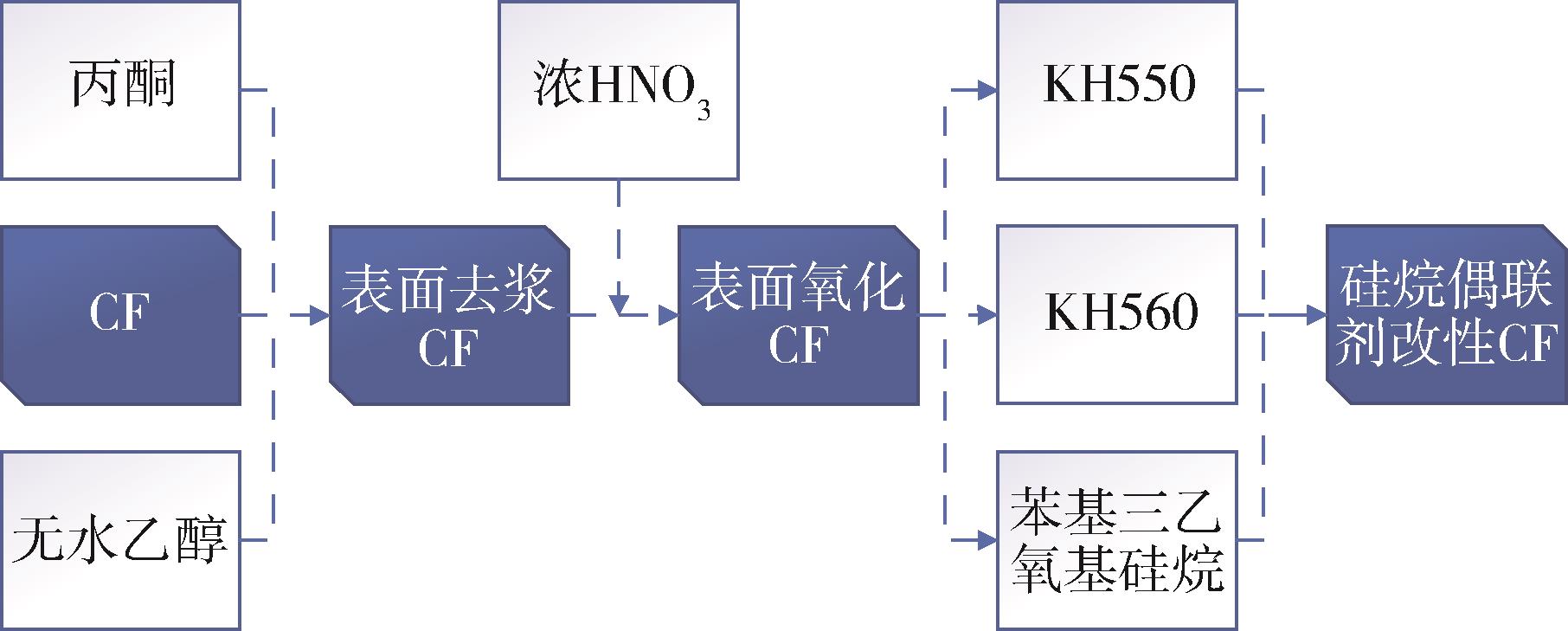

图1 表面改性CF制备过程

Fig.1 Preparation process of surface modified CF

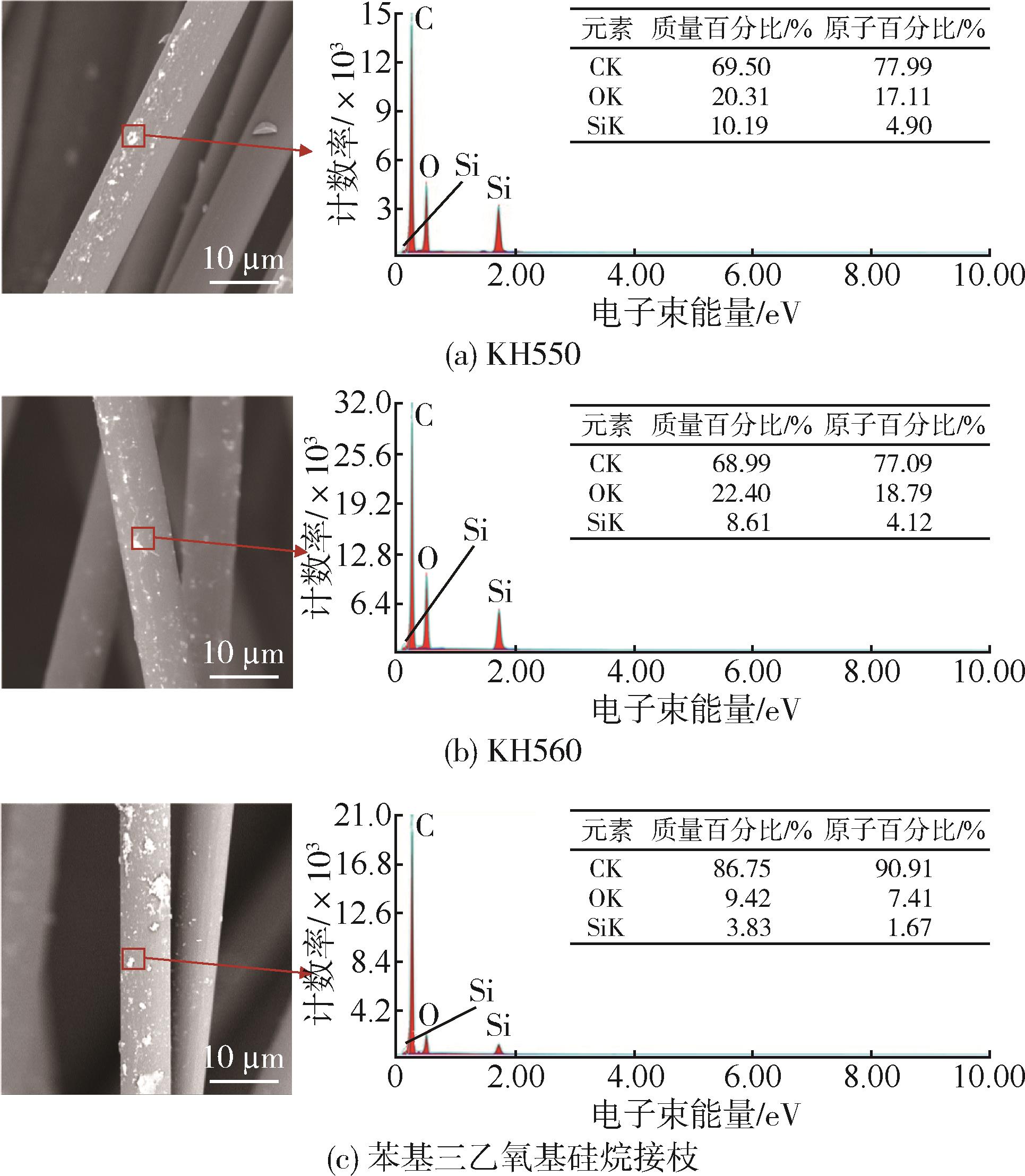

图2 偶联剂改性CF的SEM照片与EDS能谱

Fig.2 SEM images and EDS spectra of coupling agent modified CF

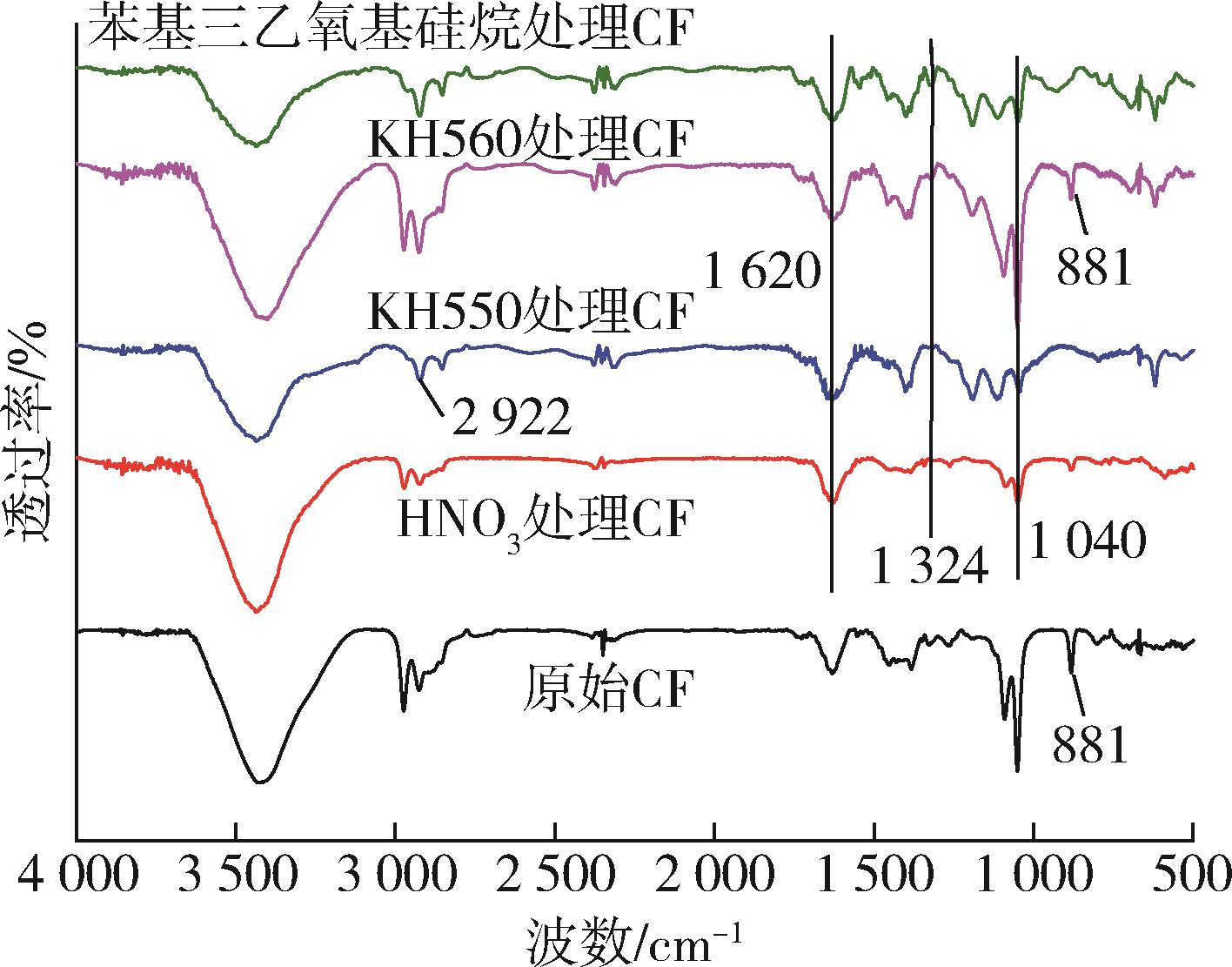

图3 改性CF的FTIR谱图

Fig.3 FTIR spectra of the modified CF

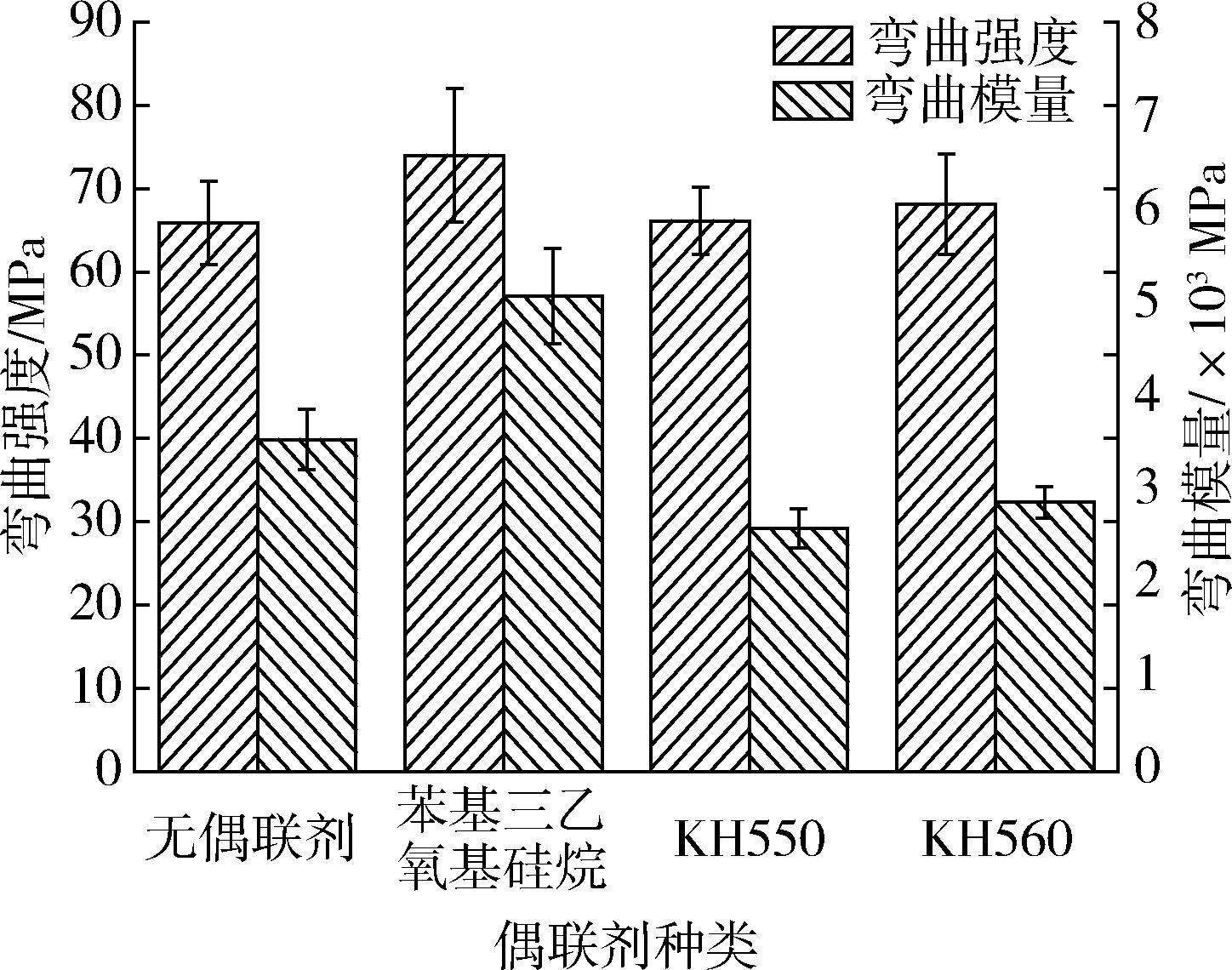

图4 偶联剂种类对复合材料弯曲性能的影响

Fig.4 Effect of coupling agent type on bending properties of the composite

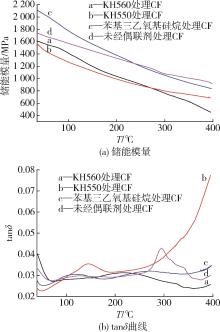

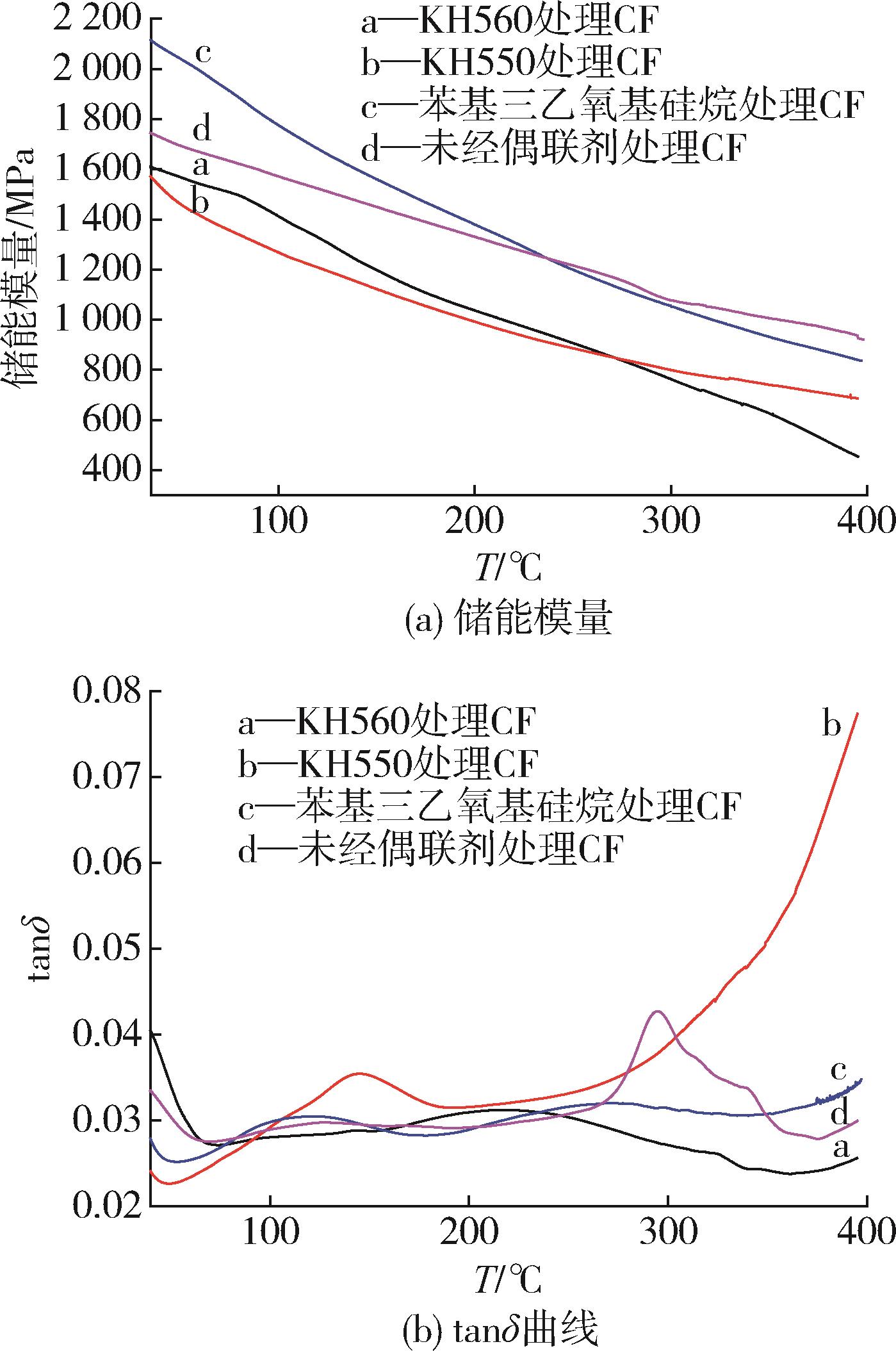

图5 CF接枝偶联剂种类对复合材料动态力学性能的影响

Fig.5 Effect of CF grafting coupling agent type on dynamic mechanical properties of the composites

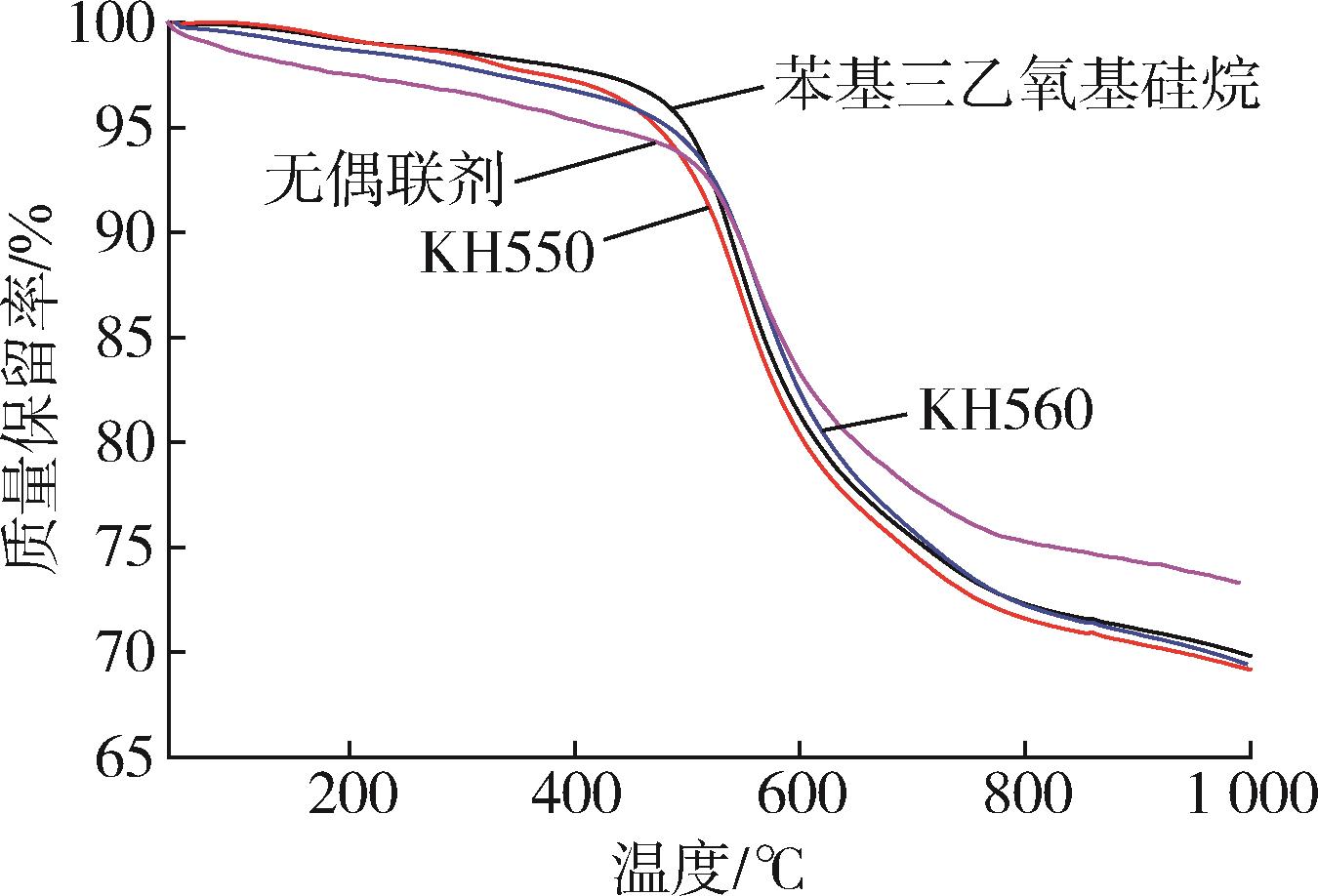

图6 PN/CF复合材料的TG曲线

Fig.6 TG curves of PN/CF composites

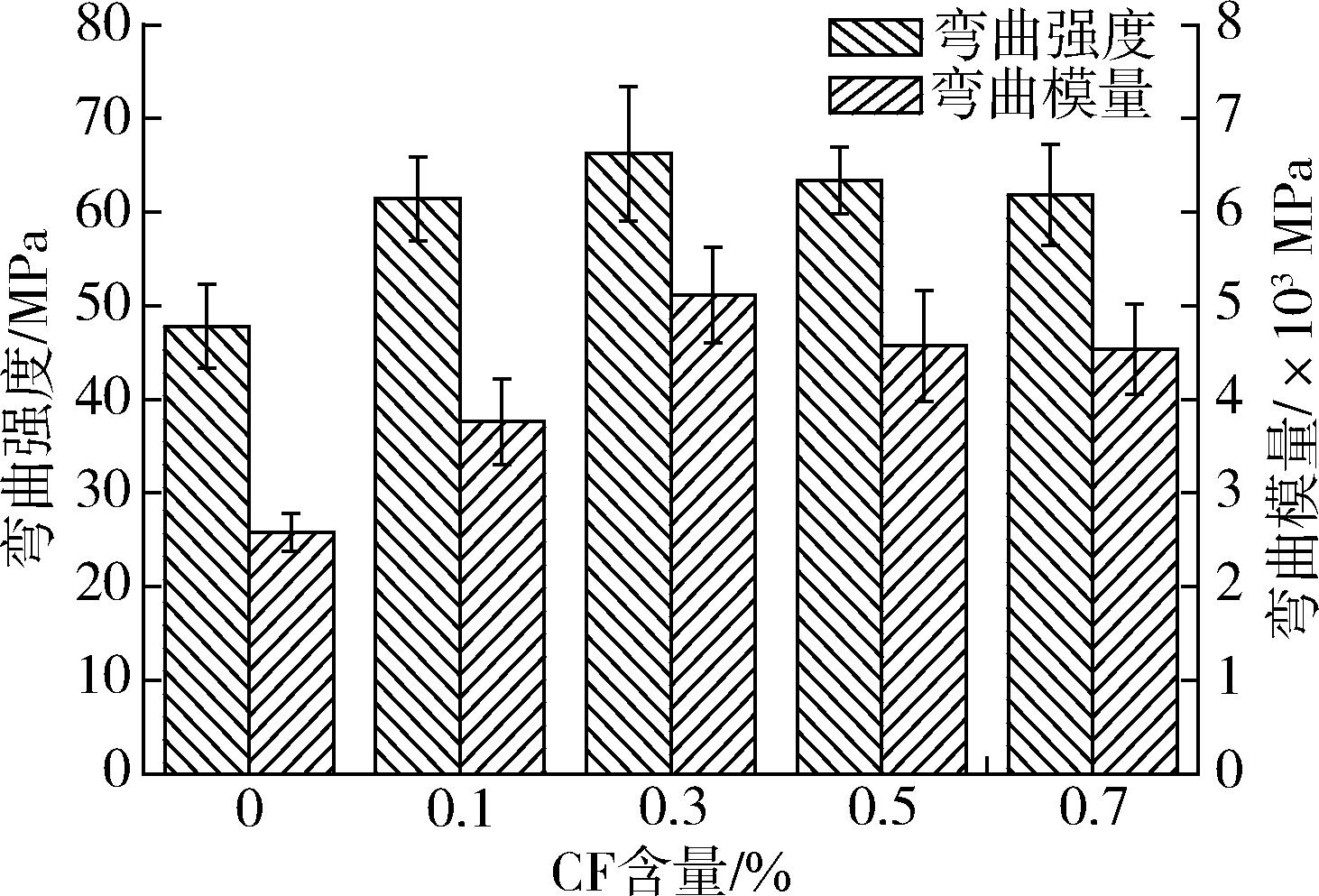

图7 CF含量对复合材料弯曲性能的影响

Fig.7 Effect of CF content on flexural properties of the composites

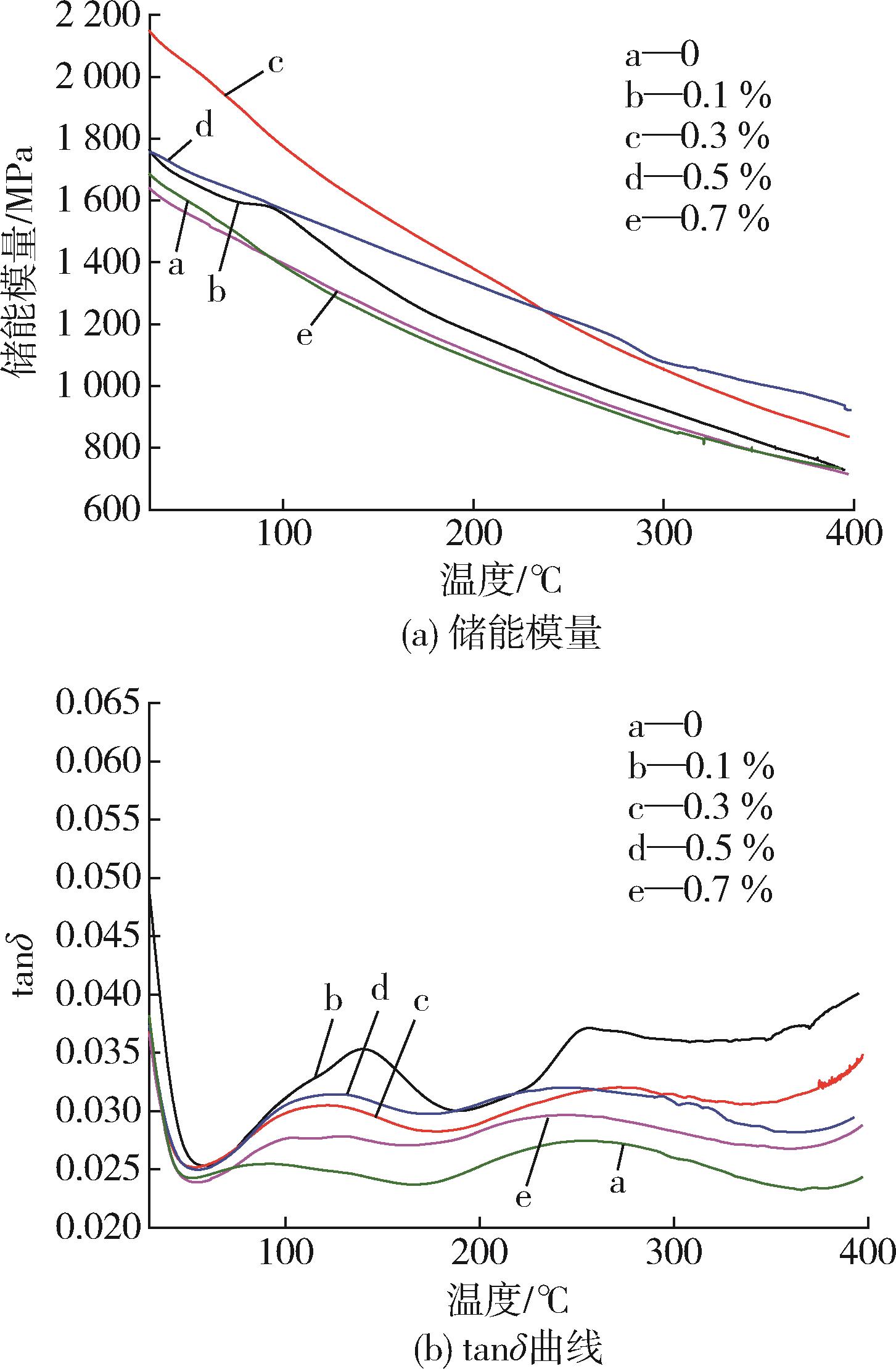

图8 CF含量对复合材料动态力学性能的影响

Fig.8 Effect of CF content on dynamic mechanical properties of the composites

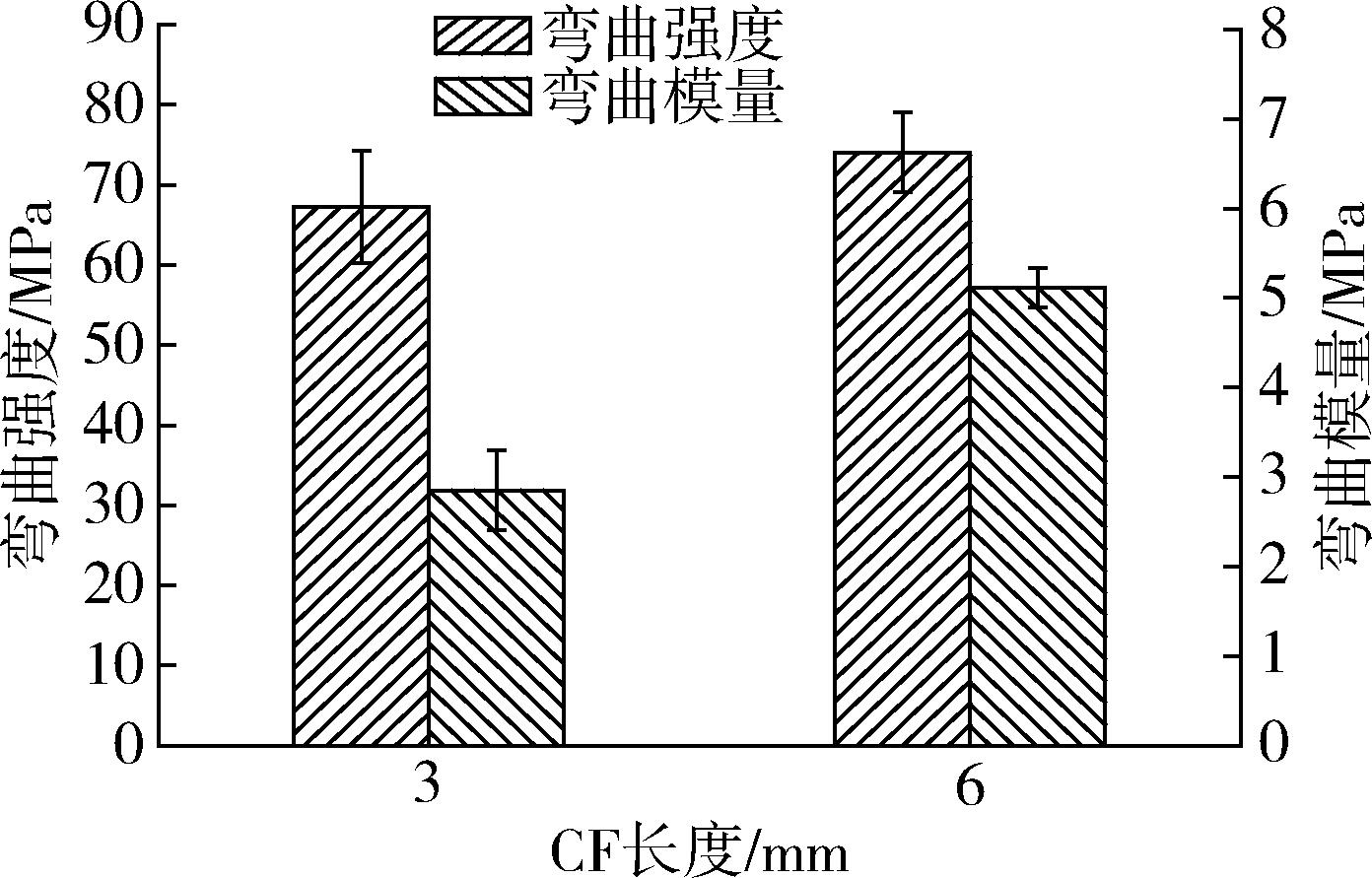

图9 CF长度对复合材料弯曲性能的影响

Fig.9 Effect of CF length on bending properties of the composites

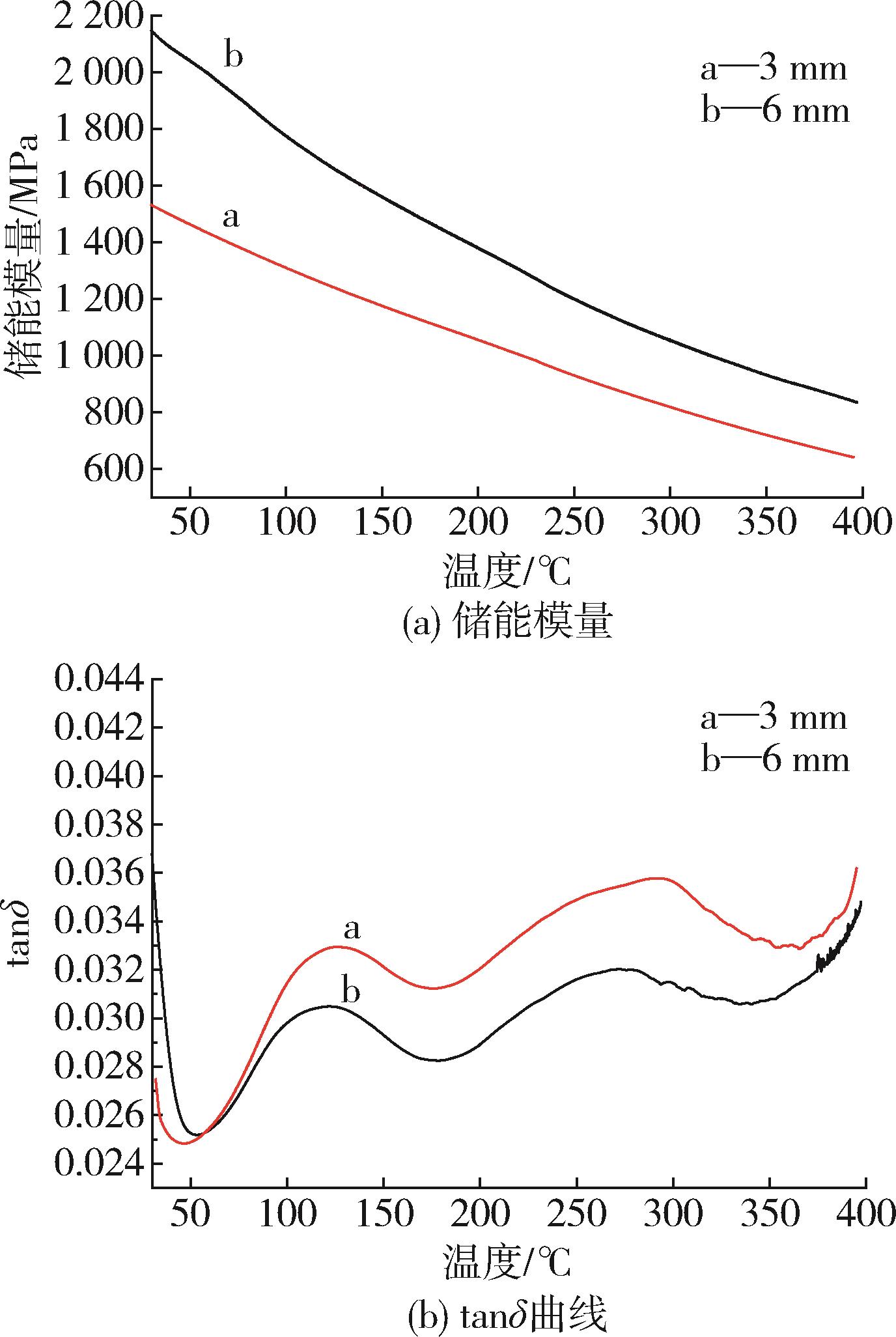

图10 CF长度对复合材料动态力学性能的影响

Fig.10 Effect of CF length on dynamic mechanical properties of the composites

参考文献 19

1	李洪峰，曲春艳，王德志. 耐高温双邻苯二甲腈树脂研究进展［J］. 黑龙江科学，2013，1： 30⁃32.
	LI H F， QU C Y， WANG D Z.Research progress on biphenyl phthalonitrile resin［J］. Heilongjiang Science，2013，1： 30⁃32.
2	郑劲东. 舰船用新型耐高温阻燃结构材料——聚邻苯二甲腈复合材料［J］. 材料导报， 2002， 10： 63⁃66.
	ZHENG J D.New high⁃temperature and flame resistant phthalonitrile⁃based composites for ships［J］. Materials Review， 2002， 10： 63⁃66.
3	LI J， WU M， RONG J. Synthesis and properties of phthalonitrile polymer with a novel piperazine structural curing agent［J］. Chemistry Select， 2022， 4： 202104467.
4	HAN Y. Phthalonitrile resins derived from vanillin： synthesis， curing behavior， and thermal properties［J］. Chinese Journal of Polymer Science， 2020， 38（1）： 72⁃83.
5	于海宁，高长星，王艳华. 碳纤维增强树脂基复合材料的应用及展望［J］. 合成纤维工业， 2020， 43（1）： 1⁃5.
	YU H N， GAO C X， WANG Y H.Application and prospect of carbon fiber reinforced resin⁃based composites［J］. China Synthetic Fiber Industry， 2020， 43（1）： 1⁃5.
6	谢顺利，雷红红，张春丽，等. 表面改性对碳纤维及其复合材料性能影响的研究进展［J］. 表面技术， 2022， 51（11）：10.
	XIE S L， LEI H H， ZHANG C L， et al. Progress in surface treatment of carbon fiber and composite material［J］. Surface Technology， 2022， 51（11）：10.
7	张豫坤，牛宏校，邓晨兴. 碳纤维增强热塑性树脂基复合材料的力学性能研究［J］. 当代化工研究， 2017， 6： 66⁃67.
	ZHANG Y K， NIU H X， DENG C X. Study of the enhancement of thermoplastic resin matrix composites mechanical property under the function of carbon fiber［J］. Modern Chemical Research， 2017， 6： 66⁃67.
8	徐秋红，谭臻，闫烨，等. 国内碳纤维增强热塑性复合材料研究进展［J］. 工程塑料应用， 2014， 42（7）： 122⁃126.
	XU Q H， TAN Z， YAN Y. Research progress on domestic carbon fiber reinforced thermoplastic composite［J］. Engineering Plastics Application， 2014， 42（7）： 122⁃126.
9	王媛媛. 碳纤维复合材料在轨道车辆上的应用浅析［J］. 现代制造技术与装备， 2019， 7： 97⁃9.
	WANG Y Y. Analysis of application of carbon fiber reinforced polymer on railway vehicle［J］. Modern Manufacturing Technology and Equipment， 2019， 7： 97⁃99.
10	董广雨. 连续碳纤维增强热塑性树脂基复合材料的制备及工艺研究［D］.北京：北京化工大学， 2018.
11	宇云峰. 高填充热固性酚醛树脂复合材料的导热及增韧研究［D］.北京：北京化工大学， 2016.
12	BECKER STAINES A， BREMSER W， TRÖSTER T. Cyclodextrin as sizing for carbon fibers： new bonding mechanism improves adhesion in carbon fiber reinforced epoxy resin［J］. Heliyon， 2020， 6（4）： 03766.
13	HU Y， ZHANG Y， FU X， et al. Mechanical properties of Ti/CF/PMR polyimide fiber metal laminates with va⁃rious layup configurations［J］. Composite Structures， 2019， 229： 111408.
14	刘永强. 解析航空航天领域碳纤维复合材料的实践应用［J］. 粘接， 2019， 40（7）： 3.
	LIU Y Q. Analysis of practical application of carbon fiber composites in aerospace field［J］. Adhesion， 2019， 40（7）： 3.
15	黄远，何芳，万怡灶，等. 碳纤维增强环氧树脂基复合材料湿热残余应力的微Raman光谱测试表征［J］. 复合材料学报， 2009， 4：22⁃28.
	HUANG Y， HE F， WAN Y Z， et al. Testing and characterization of hygrothermal stresses incarbon⁃fibers reinforced epoxy composites using raman spectroscopy［J］. Acta Mateae Compositae Sinica， 2009， 4： 22⁃28.
16	戈翔，田华峰，刘茜，等. 相容剂对聚丙烯/碳纤维复合材料性能的影响［J］. 塑料， 2016， 45（1）： 4⁃7.
	GE X， TIAN H F， LIU Q， et al. Effect of compatilizer on rheological and mechanical properties of polypropylene /carbon fiber composite［J］. Plastics， 2016， 45（1）： 4⁃7.
17	李威，郭权锋. 碳纤维复合材料在航天领域的应用［J］. 中国光学， 2011，4（3）：201⁃212.
	LI W， GUO Q F. Application of carbon fiber composites to cosmonautic fields［J］. Chinese Optics， 2011，4（3）：201⁃212.
18	Jeong Jin⁃Soo， Kim Kwan⁃Woo， An Kay⁃Hyeok， et al. Fast recovery process of carbon fibers from waste carbon fibers⁃reinforced thermoset plastics［J］. Journal of Environmental Management， 2019， 247： 816⁃821.
19	XU X， XU M， LIU T， et al. Understanding the curing behaviors and properties of phthalonitrile containing benzoxazine with a new type of aniline curing agent［J］. Polymer Testing， 2022， 107：107487.

[1]	金清平, 刘运蝶. 纤维增强复合材料约束混凝土柱耐久性研究进展[J]. 中国塑料, 2023, 37(2): 121-128.
[2]	李传敏, 杨建军, 李洋, 王洛唯. PDMS/SiC功能梯度复合材料3D打印主动混合喷头结构设计与工艺参数优化[J]. 中国塑料, 2023, 37(2): 71-76.
[3]	段凯歌, 朱辉, 倪佳, 泮豪, 周朝锡, 陈小蝶, 梅振威, 于东明. 热塑性交联聚乙烯（TPEXa）管材的制备及性能研究[J]. 中国塑料, 2023, 37(1): 8-12.
[4]	李毅, 樊桂琪, 吴天宇, 叶海木. 石墨微片对聚三氟氯乙烯结晶及性能的影响[J]. 中国塑料, 2023, 37(1): 18-25.
[5]	焦锐敏, 何小芳, 董青松, 王林, 曹新鑫. 共改性煤粉增强丁苯橡胶的硫化、力学和热稳定性能研究[J]. 中国塑料, 2023, 37(1): 46-53.
[6]	沈一蕊, 周文斌, 张菁菁, 赵承仲, 高华坤, 沈曙光, 刘德开, 蒋平平. 中长碳链氯化石蜡在聚氯乙烯制品中的应用及性能研究[J]. 中国塑料, 2023, 37(1): 31-37.
[7]	张伟程, 胡祥, 罗鸿兴, 金卉, 游峰, 江学良, 姚楚. 中空玻璃微珠填充聚氨酯发泡材料的吸声性能与动态力学性能研究[J]. 中国塑料, 2023, 37(1): 38-45.
[8]	赵一权, 董婧晗, 张铜柱, 王焰孟, 刁帅, 李明贺, 徐昌竹. 汽车外饰用再生聚丙烯材料性能研究[J]. 中国塑料, 2023, 37(1): 112-118.
[9]	刘昊育, 辛菲, 杜家盈, 樊晓玲. 无卤阻燃聚酯复合材料研究进展[J]. 中国塑料, 2023, 37(1): 133-143.
[10]	贾明印, 董贤文, 王佳明, 陈轲. 浸渍方式对纤维增强聚酰胺6复合材料真空袋压成型工艺及性能的影响[J]. 中国塑料, 2022, 36(9): 1-6.
[11]	张林, 夏章川, 何亚东, 信春玲, 王瑞雪, 任峰. 等离子体射流载气流量大小对玻璃纤维改性效果影响的研究[J]. 中国塑料, 2022, 36(9): 7-15.
[12]	焦志伟, 王克琛, 张杨, 杨卫民. 基于碳纳米涂层沉积滑石粉与炭黑协同填充PVC/ABS复合材料的性能研究[J]. 中国塑料, 2022, 36(8): 10-15.
[13]	喻九阳, 王众浩, 陈琦, 夏亚忠. 基于阀体制造的先进树脂基复合材料性能研究[J]. 中国塑料, 2022, 36(8): 16-22.
[14]	张陶忠, 陈晓龙, 郝晓宇, 于福家. 滑石、CaCO₃、BaSO₄填充PP复合材料力学性能及界面相互作用对比[J]. 中国塑料, 2022, 36(8): 36-41.
[15]	杜青, 何祎, 余坦竟, 蓝艳姣, 赵彦芝, 周菊英. 取向PAN/MWCNTs与热塑性聚烯烃复合材料的制备及表征[J]. 中国塑料, 2022, 36(8): 49-55.

短切碳纤维对聚苯腈/碳纤维复合材料性能的影响

Effect of short⁃cut carbon fibers on performance of phthalonitrile/carbon fiber composites

RichHTML

PDF

可视化

摘要/Abstract

引用本文

使用本文

图/表 10

参考文献 19

相关文章 15

编辑推荐

Metrics

本文评价
