纳米复合对聚丙烯高压直流电缆电气性能影响的研究进展

doi:10.19491/j.issn.1001-9278.2023.12.019

中国塑料 ›› 2023, Vol. 37 ›› Issue (12): 135-142.DOI: 10.19491/j.issn.1001-9278.2023.12.019

• 综述 • 上一篇

纳米复合对聚丙烯高压直流电缆电气性能影响的研究进展

郭文娇¹, 李娟², 李莹³()

^1.国网山西省电力公司大同供电公司，山西大同 037000
^2.生态环境部对外合作与交流中心，北京 100035
^3.北京化工大学碳纤维及功能高分子教育部重点实验室，北京 100029

收稿日期:2023-11-16 出版日期:2023-12-26 发布日期:2023-12-26
通讯作者: 李莹（1982-），女，博士，研究方向为聚合物发泡材料，ying8285@126.com
E-mail:ying8285@126.com

Research progress on electric property of polypropylene nanocomposites for HVDC cables insulation material

GUO Wenjiao¹, LI Juan², LI Ying³()

^1.Datong Power Supply Company of State Grid Shanxi Electric Power Company，Datong 037000，China
^2.Foreign Environmental Cooperation Center，Ministry of Ecology and Environment，Beijing 100035，China
^3.Key Laboratory of Carbon Fiber and Functional Polymers，Ministry of Education，Beijing University of Chemical Technology，Beijing 100029，China

Received:2023-11-16 Online:2023-12-26 Published:2023-12-26
Contact: LI Ying E-mail:ying8285@126.com

摘要/Abstract

摘要：

介绍了聚丙烯（PP）基纳米复合材料在高压直流（HVDC）电缆绝缘材料中的应用进展，特别关注了纳米填料的各种参数对PP基HVDC电缆绝缘材料电气性能的影响。最后，对PP基纳米复合材料在HVDC电缆绝缘材料中的应用进行了展望。

关键词: 聚丙烯, 纳米填料, 电气性能, 高压直流电缆

Abstract:

This review introduced the progress of polypropylene（PP）⁃based nanocomposites in cross⁃linked polyethylene （XLPE） cable insulation materials， particularly focusing on the various parameters of nanofillers and their impact on the electrical properties of PP⁃based HVDC cable insulation materials. Finally， a promising outlook was presented for the application of PP⁃based nanocomposites in HVDC cable insulation materials.

Key words: polypropylene, nanofiller, electrical property, high voltage direct current cables

中图分类号:

TQ325.1⁺4

郭文娇, 李娟, 李莹. 纳米复合对聚丙烯高压直流电缆电气性能影响的研究进展[J]. 中国塑料, 2023, 37(12): 135-142.

GUO Wenjiao, LI Juan, LI Ying. Research progress on electric property of polypropylene nanocomposites for HVDC cables insulation material[J]. China Plastics, 2023, 37(12): 135-142.

图/表 4

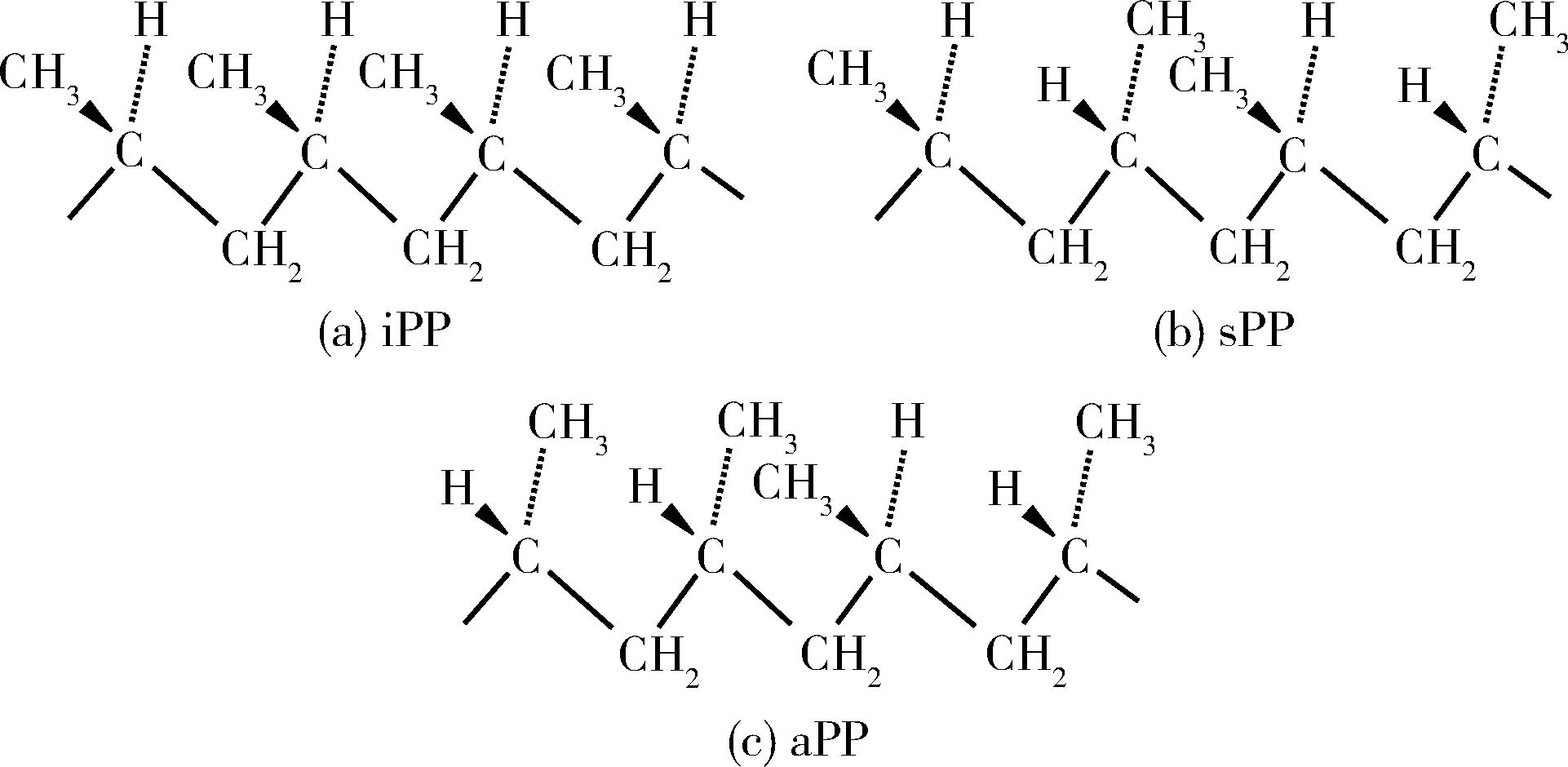

图1 3种PP的结构图

Fig.1 Stereochemical conﬁguration of PP

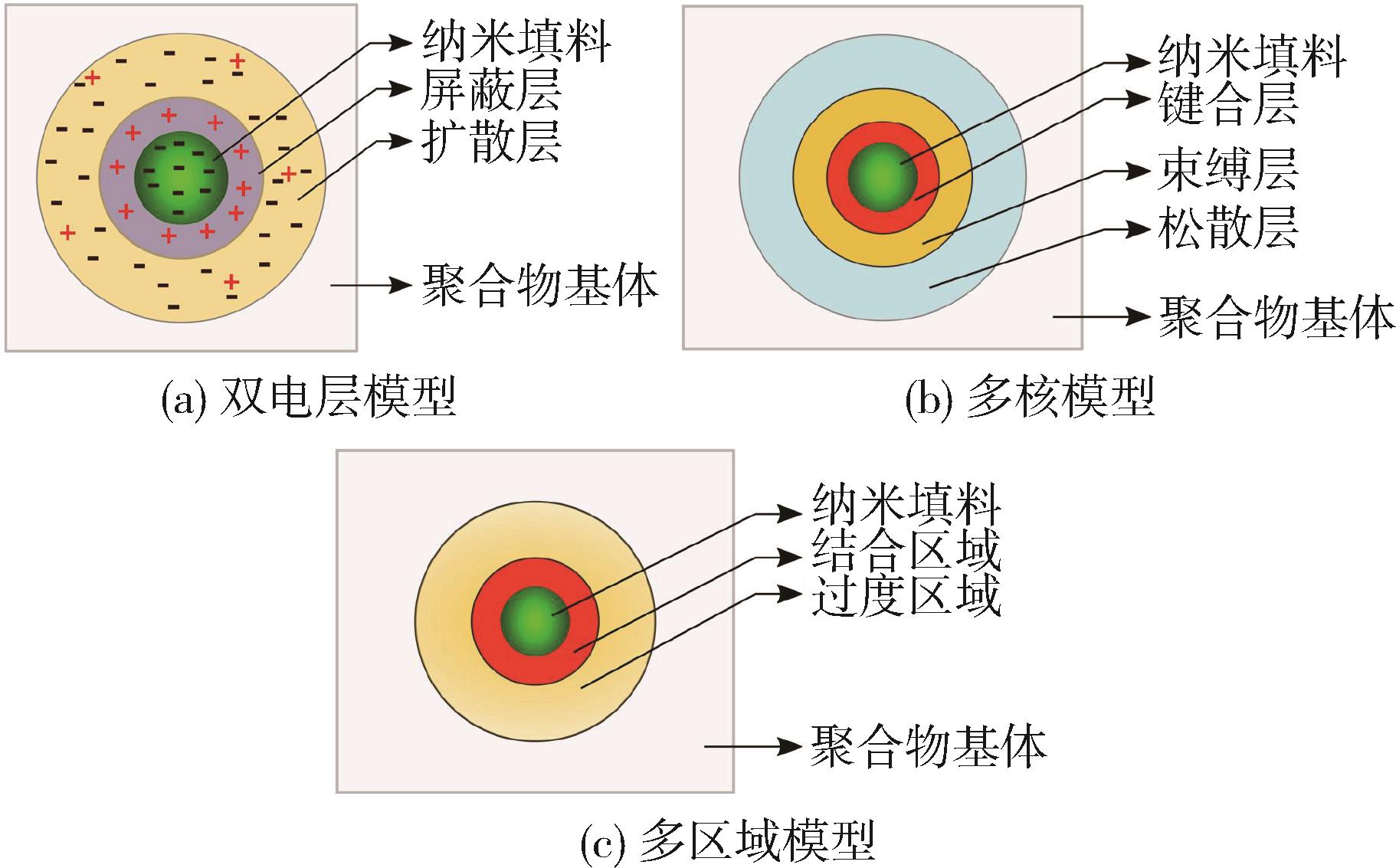

图2 3种不同的界面模型

Fig.2 Three interface models between nanofiller and polymer

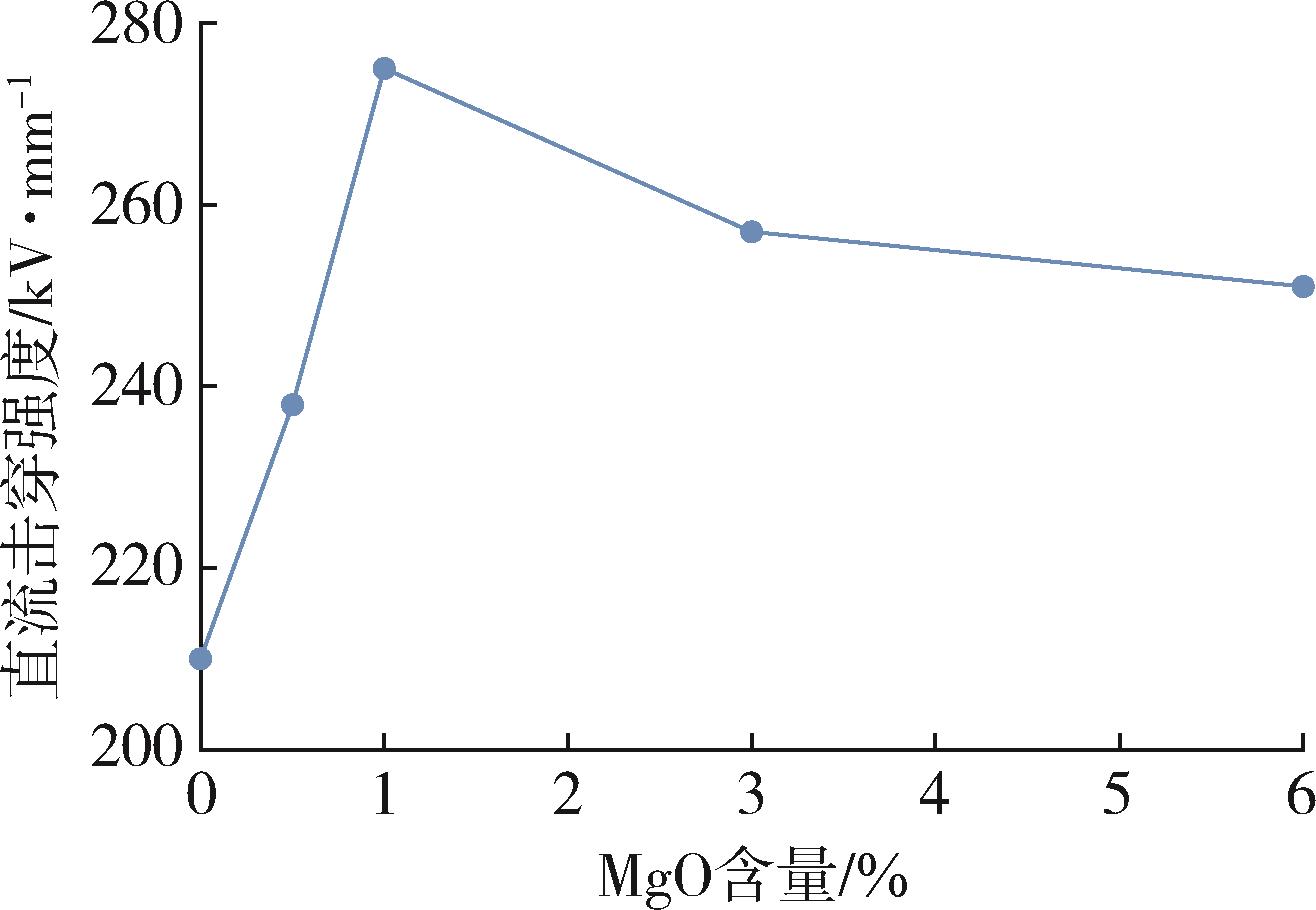

图3 纳米MgO含量对PP纳米复合材料击穿强度的影响

Fig.3 Direct current breakdown of PP nanocomposites with nano MgO of different contents

图4 4种纳米填料对PP纳米复合材料击穿强度的影响

Fig.4 Direct current breakdown of PP nanocomposites with different nanoﬁllers of different contents
